Запасные части для газовой горелки Ecoflam BLU 500.1 PAB (MC) / BLU 700.1 PAB (MC) / BLU 1000.1 PAB (MC) / BLU 1200.1 PAB (MC) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Ecoflam BLU 1000.1 PAB TC | 3124014 | 25101/101C |
| Газовая горелка Ecoflam BLU 1000.1 PAB TL | 3124015 | 25101/102C |
| Газовая горелка Ecoflam BLU BLU 1200.1 PAB TC | 3124016 | 25121/101C |
| Газовая горелка Ecoflam BLU 1200.1 PAB TL | 3124017 | 25121/102C |

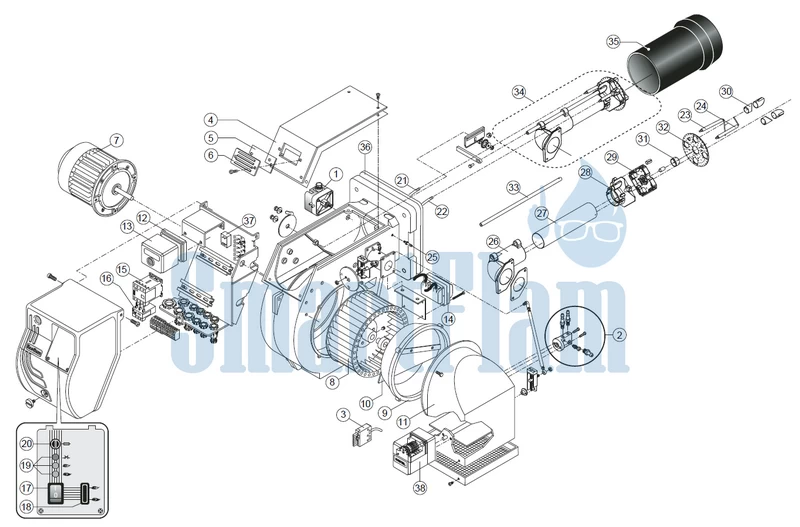

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Ecoflam BLU 500.1 PAB (MC) / BLU 700.1 PAB (MC) / BLU 1000.1 PAB (MC) / BLU 1200.1 PAB (MC)
| Поз. | Наименование | Новый арт. № | Арт. № |
| 1 | Реле давления воздуха LGW 10 A2P | 65323047 | Q120 |
| 2 | Принадлежности воздухозаборного короба | GRPA101 | |
| 3 | 6-контактный разъем | 65322072 | E226 |
| 4 | Крышка | BFC09151/038 | |
| 5 | Смотровое окно | 65320487 | BFC02004 |
| 6 | Рама смотрового стекла | 65320488 | BFC02006 |
| 7 | Электродвигатель BLU 500.1 550 Вт | 65322847 | M169 |
| Электродвигатель BLU 700.1 740 Вт | 65322834 | M147/4 | |
| Электродвигатель BLU 1000.1 1100 Вт | 65322803 | M115/3 | |
| Электродвигатель BLU 1200.1 2200 Вт | 65322841 | M167 | |
| 8 | Вентилятор BLU 500.1 Ø220X98 | 65321779 | BFV10155/001 |
| Вентилятор BLU 700.1 Ø250X84 | 65321777 | BFV10153/001 | |
| Вентилятор BLU 1000.1 Ø260X98 | 65321776 | BFV10152/001 | |
| Вентилятор BLU 1200.1 Ø260X110 | 65321775 | BFV10151/001 | |
| 9 | Кольцо всасываемого воздуха BLU 500.1 | 65320640 | BFC08202/017 |
| Кольцо всасываемого воздуха BLU 700.1/1000.1/1200.1 | 65320639 | BFC08201/017 | |
| 10 | Направляющая нагнетаемого воздуха BLU 500.1 | 65320624 | BFC08055/001 |
| Направляющая нагнетаемого воздуха BLU 700.1/1000.1/1200.1 | 65320622 | BFC08051/001 | |
| 11 | Воздухозаборный короб | BFC04160/038 | |
| 12 | Цоколь топочного автомата SIEMENS | 65320092 | A402 |
| 13 | Топочный автомат SIEMENS LGB22 | 65320034 | A130/1 |
| 14 | Трансформатор поджига COFI 820 PM | 65323226 | T106/4 |
| 15 | Переключатель дистанционно/локально | 65323138 | R623 |
| 16 | Термореле электродвигателя BLU 500.1 RF9 1,4-2,3A | 65323098 | R510 |
| Термореле электродвигателя BLU 700.1 RF9 2,0-3,3A | 65323099 | R510/1 | |
| Термореле электродвигателя BLU 1000.1 RF9 3,0-5,0A | 65323100 | R510/2 | |
| Термореле электродвигателя BLU 1200.1 RF9 4,5-7,5A | 65323101 | R510/3 | |
| 17 | Главный выключатель | 65323064 | R1020 |
| 18 | Переключатель Выше-Ниже | 65323065 | R1020/1 |
| 19 | Лампа EL/N-SC4 | 65322053 | E1510 |
| 20 | Гнездо предохранителя FH-B528 | 65322181 | E802/2 |
| 21 | Кабель ионизации TC | 65320948 | BFE01403/4 |
| Кабель ионизации TL | 65322002 | E1102/21 | |
| 22 | Кабель поджига TC | 65320940 | BFE01402/1 |
| Кабель поджига BLU 500.1 TL | 65320941 | BFE01402/2 | |
| Кабель поджига TL | 65320942 | BFE01402/3 | |
| 23 | Электрод ионизации | 65320902 | BFE01075 |
| 24 | Электрод поджига | 65320903 | BFE01076 |
| 25 | Ниппель для измерения давления | 65321341 | BFT01105/001 |
| 26 | Коленчатая газовая труба | 65321649 | BFT13121/004 |
| 27 | Газовая трубка TC | BFT13128/001 | |
| Газовая трубка TL | BFT13132/001 | ||
| Газовая трубка BLU 1200.1 TC | BFT13130/001 | ||
| Газовая трубка BLU 1200.1 TL | 65321651 | BFT13131/001 | |
| 28 | Головка смесительного устройства | 65321646 | BFT13118/051 |
| 29 | Крышка смесительного устройства | 65321647 | BFT13119/051 |
| 30 | Газовое сопло 500.1 G20 | 65321652 | BFT13133 |
| Газовое сопло 700.1/1000.1 G20 | 65321653 | BFT13134 | |
| Газовое сопло 1200.1 G20 | 65321655 | BFT13136 | |
| Газовое сопло 500.1/700.1 G30-G31 | 65321652 | BFT13133 | |
| Газовое сопло 1000.1/1200.1 G30-G31 | 65321654 | BFT13135 | |
| 31 | Диафрагма природного газа | 65321648 | BFT13120 |
| Диафрагма сжиженного газа | 65321650 | BFT13126 | |
| 32 | Уравнительный диск BLU 500.1/700.1 | 65320822 | BFD07043 |
| Уравнительный диск BLU 1000.1 | BFD07045 | ||
| Уравнительный диск BLU 1200.1 | 65320824 | BFD07046 | |
| 33 | Стержень TC | BFA08039/001 | |
| Стержень TL | BFA08045/001 | ||
| Стержень BLU 1200.1 TC | BFA08047/001 | ||
| Стержень BLU 1200.1 TL | 65320253 | BFA08048/001 | |
| 34 | Смесительное устройство в комплекте BLU 500.1 TC (G20) | GRTT0102/001 | |
| Смесительное устройство в комплекте BLU 500.1 TC (G30-G31) | GRTT0102/003 | ||
| Смесительное устройство в комплекте BLU 500.1 TL (G20) | GRTT0102/002 | ||
| Смесительное устройство в комплекте BLU 500.1 TL (G30-G31) | 65322548 | GRTT0102/004 | |
| Смесительное устройство в комплекте BLU 700.1 TC (G20) | GRTT0102/011 | ||
| Смесительное устройство в комплекте BLU 700.1 TC (G30-G31) | GRTT0102/013 | ||
| Смесительное устройство в комплекте BLU 700.1 TL (G20) | GRTT0102/012 | ||
| Смесительное устройство в комплекте BLU 700.1 TL (G30-G31) | 65322549 | GRTT0102/014 | |
| Смесительное устройство в комплекте BLU 1000.1 TC (G20) | GRTT0102/021 | ||
| Смесительное устройство в комплекте BLU 1000.1 TC (G30-G31) | GRTT0102/023 | ||
| Смесительное устройство в комплекте BLU 1000.1 TL (G20) | GRTT0102/022 | ||
| Смесительное устройство в комплекте BLU 1000.1 TL (G30-G31) | GRTT0102/024 | ||
| Смесительное устройство в комплекте BLU 1200.1 TC (G20) | GRTT0102/031 | ||
| Смесительное устройство в комплекте BLU 1200.1 TC (G30-G31) | GRTT0102/033 | ||
| Смесительное устройство в комплекте BLU 1200.1 TL (G20) | 65322550 | GRTT0102/032 | |
| Смесительное устройство в комплекте BLU 1200.1 TL (G30-G31) | GRTT0102/034 | ||
| 35 | Жаровая труба BLU 500.1 TC (G20) | BFB04020/017 | |
| Жаровая труба BLU 500.1 TC (G30-G31) | 65320394 | BFB04018/017 | |
| Жаровая труба BLU 500.1 TL (G20) | BFB04023/017 | ||
| Жаровая труба BLU 500.1 TL (G30-G31) | 65320395 | BFB04022/017 | |
| Жаровая труба BLU 700.1 TC (G20) | BFB04019/017 | ||
| Жаровая труба BLU 700.1 TC (G30-G31) | BFB04017/017 | ||
| Жаровая труба BLU 700.1 TL (G20) | BFB04024/017 | ||
| Жаровая труба BLU 700.1 TL (G30-G31) | BFB04021/017 | ||
| Жаровая труба BLU 1000.1 TC (G20) | BFB05015/017 | ||
| Жаровая труба BLU 1000.1 TC (G30-G31) | BFB05013/017 | ||
| Жаровая труба BLU 1000.1 TL (G20) | BFB05019/017 | ||
| Жаровая труба BLU 1000.1 TL (G30-G31) | BFB05017/017 | ||
| Жаровая труба BLU 1200.1 TC (G20) | BFB05014/017 | ||
| Жаровая труба BLU 1200.1 TC (G30-G31) | 65320415 | BFB05012/017 | |
| Жаровая труба BLU 1200.1 TL (G20) | BFB05018/017 | ||
| Жаровая труба BLU 1200.1 TL (G30-G31) | 65320416 | BFB05016/017 | |
| 36 | Прокладка фланца BLU 500.1/700.1 | 65321115 | BFG03002/1 |
| Прокладка фланца BLU 1000.1/1200.1 | 65321116 | BFG03002/2 | |
| 37 | Противопомеховый фильтр | 65323170 | S132/4 |
| 38 | Сервопривод SIEMENS SQN30.151A2700 | 65322897 | M212/3 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam BLU 500.1 PAB (MC) / BLU 700.1 PAB (MC) / BLU 1000.1 PAB (MC) / BLU 1200.1 PAB (MC) будет являться предоставление фотографии шильдика горелки.
