Запчасти для газовой горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD)

Заявки на Запчасти для газовой горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD) принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать газовой горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD), заказать запчасти для газовой горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD) в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для газовой горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD) (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Газовая горелка Ecoflam BLU 1000.1 PR TC3124031 | 28101/101C
Газовая горелка Ecoflam BLU 1000.1 PR TL3124032 | 28101/102C
Газовая горелка Ecoflam BLU 1200.1 PR TC3124033 | 28121/101C
Газовая горелка Ecoflam BLU 1200.1 PR TL3124034 | 28121/102C

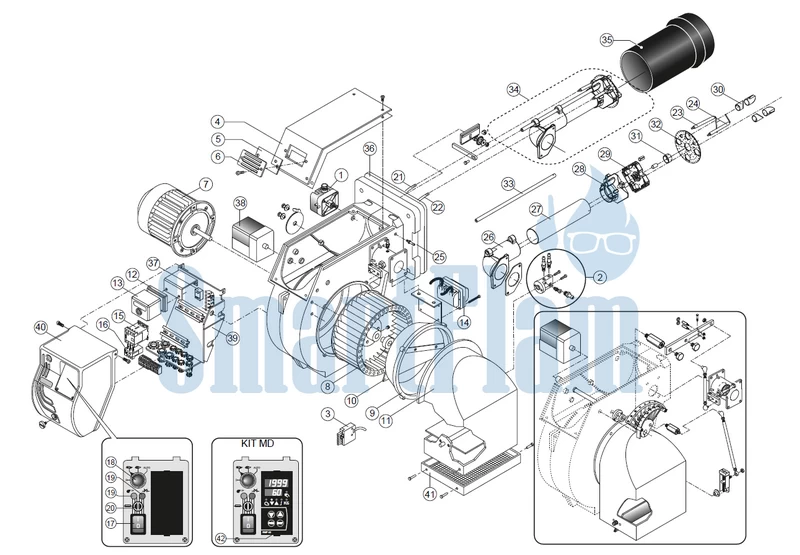

1. Схема-деталировка запасных частей

Схема Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD)

2. Деталировка запчастей к горелке Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD)

Поз.НаименованиеНовый арт. №Арт. №
1Реле давления воздуха LGW 10 A2P65323047Q120
2Принадлежности воздухозаборного короба65322346GRPA100
36-контактный разъем65322072E226
4Крышка BFC09151/038
5Смотровое окно65320487BFC02004
6Рама смотрового стекла65320488BFC02006
7Электродвигатель BLU 500.1  550 Вт65322847M169
Электродвигатель BLU 700.1  740 Вт65322834M147/4
Электродвигатель BLU 1000.1  1100 Вт65322803M115/3
Электродвигатель BLU 1200.1  2200 Вт65322841M167
8Вентилятор BLU 500.1  Ø220X9865321779BFV10155/001
Вентилятор BLU 700.1  Ø250X8465321777BFV10153/001
Вентилятор BLU 1000.1  Ø260X9865321776BFV10152/001
Вентилятор BLU 1200.1  Ø260X11065321775BFV10151/001
9Кольцо всасываемого воздуха BLU 500.165320640BFC08202/017
Кольцо всасываемого воздуха BLU 700.1/1000.1/1200.165320639BFC08201/017
10Направляющая нагнетаемого воздуха BLU 500.165320624BFC08055/001
Направляющая нагнетаемого воздуха BLU 700.1/1000.1/1200.165320622BFC08051/001
11Воздухозаборный короб BFC04160/038
12Цоколь топочного автомата SIEMENS65320092A402
13Топочный автомат SIEMENS LGB2265320034A130/1
14Трансформатор поджига COFI 820 PM65323226T106/4
15Переключатель дистанционно/локально65323138R623
16Термореле электродвигателя BLU 500.1  RF9 1,4-2,3A65323098R510
Термореле электродвигателя BLU 700.1  RF9 2,0-3,3A 65323099R510/1
Термореле электродвигателя BLU 1000.1  RF9 3,0-5,0A 65323100R510/2
Термореле электродвигателя BLU 1200.1  RF9 4,5-7,5A65323101R510/3
17Главный выключатель65323064R1020
18Переключатель R1020/5
19Лампа EL/N-SC465322053E1510
20Гнездо предохранителя FH-B52865322181E802/2
21Кабель ионизации TC65320948BFE01403/4
Кабель ионизации TL65322002E1102/21
22Кабель поджига TC65320940BFE01402/1
Кабель поджига BLU 500.1  TL 65320941BFE01402/2
Кабель поджига TL65320942BFE01402/3
23Электрод ионизации65320902BFE01075
24Электрод поджига65320903BFE01076
25Ниппель для измерения давления65321341BFT01105/001
26Коленчатая газовая труба65321649BFT13121/004
27Газовая трубка TC BFT13128/001
Газовая трубка TL BFT13132/001
Газовая трубка BLU 1200.1  TC BFT13130/001
Газовая трубка BLU 1200.1  TL65321651BFT13131/001
28Головка смесительного устройства65321646BFT13118/051
29Крышка смесительного устройства65321647BFT13119/051
30Газовое сопло 500.1  G2065321652BFT13133
Газовое сопло 700.1/1000.1  G2065321653BFT13134
Газовое сопло 1200.1  G2065321655BFT13136
Газовое сопло 700.1  G30-G31 65321652BFT13133
Газовое сопло 1000.1/1200.1  G30-G3165321654BFT13135
31Диафрагма природного газа 65321648BFT13120
Диафрагма сжиженного газа65321650BFT13126
32Уравнительный диск BLU  500.1/700.1  BFD07043
Уравнительный диск BLU 1000.165320822BFD07045
Уравнительный диск BLU 1200.1 BFD07046
33Стержень TC BFA08039/001
Стержень TL BFA08045/001
Стержень BLU 1200.1  TC BFA08047/001
Стержень BLU 1200.1  TL65320253BFA08048/001
34Смесительное устройство в комплекте BLU 500.1  TC (G20) GRTT0102/001
Смесительное устройство в комплекте BLU 500.1  TC (G30-G31) GRTT0102/003
Смесительное устройство в комплекте BLU 500.1  TL (G20) GRTT0102/002
Смесительное устройство в комплекте BLU 500.1  TL (G30-G31)65322548GRTT0102/004
Смесительное устройство в комплекте BLU 700.1  TC (G20) GRTT0102/011
Смесительное устройство в комплекте BLU 700.1  TC (G30-G31) GRTT0102/013
Смесительное устройство в комплекте BLU 700.1  TL (G20) GRTT0102/012
Смесительное устройство в комплекте BLU 700.1  TL (G30-G31)65322549GRTT0102/014
Смесительное устройство в комплекте BLU 1000.1  TC (G20) GRTT0102/021
Смесительное устройство в комплекте BLU 1000.1  TC (G30-G31)  GRTT0102/023
Смесительное устройство в комплекте BLU 1000.1  TL (G20) GRTT0102/022
Смесительное устройство в комплекте BLU 1000.1  TL (G30-G31)  GRTT0102/024
Смесительное устройство в комплекте BLU 1200.1  TC (G20) GRTT0102/031
Смесительное устройство в комплекте BLU 1200.1  TC (G30-G31)  GRTT0102/033
Смесительное устройство в комплекте BLU 1200.1  TL (G20)65322550GRTT0102/032
Смесительное устройство в комплекте BLU 1200.1  TL (G30-G31) GRTT0102/034
35Жаровая труба BLU 500.1  TC (G20) BFB04020/017
Жаровая труба BLU 500.1  TC (G30-G31)65320394BFB04018/017
Жаровая труба BLU 500.1  TL (G20) BFB04023/017
Жаровая труба BLU 500.1  TL (G30-G31)65320395BFB04022/017
Жаровая труба BLU 700.1  TC (G20) BFB04019/017
Жаровая труба BLU 700.1  TC (G30-G31) BFB04017/017
Жаровая труба BLU 700.1  TL (G20) BFB04024/017
Жаровая труба BLU 700.1  TL (G30-G31) BFB04021/017
Жаровая труба BLU 1000.1  TC (G20) BFB05015/017
Жаровая труба BLU 1000.1  TC (G30-G31)  BFB05013/017
Жаровая труба BLU 1000.1  TL (G20) BFB05019/017
Жаровая труба BLU 1000.1  TL (G30-G31)  BFB05017/017
Жаровая труба BLU 1200.1  TC (G20) BFB05014/017
Жаровая труба BLU 1200.1  TC (G30-G31) 65320415BFB05012/017
Жаровая труба BLU 1200.1  TL (G20) BFB05018/017
Жаровая труба BLU 1200.1  TL (G30-G31)65320416BFB05016/017
36Прокладка фланца BLU 500.1/700.1 65321115BFG03002/1
Прокладка фланца BLU 1000.1/1200.165321116BFG03002/2
37Противопомеховый фильтр65323170S132/4
38Сервопривод SIEMENS SQN31.251A270065322895M212
39Электромонтажная плита65320478BFC01502/017
40Кожух65320477BFC01501
41Защитная решетка65320556BFC04155/003
42Регулятор мощности в комплекте RWF40 для модели BLU… MD3122291E2490/5514

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD) будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD) принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD),

и сами газовые горелки Ecoflam BLU 500.1 PR (-MD) / BLU 700.1 PR (-MD) / BLU 1000.1 PR (-MD) / BLU 1200.1 PR (-MD)
