Запасные части для газовой горелки Ecoflam BLU 700.1 LN PAB / BLU 1000.1 PAB / BLU 1000.1 LN PAB / BLU 1200.1 PAB / BLU 1200.1 LN PAB (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Газовая горелка Ecoflam BLU 700.1 LN PAB TC 3143977
Газовая горелка Ecoflam BLU 700.1 LN PAB TL 3143978
Газовая горелка Ecoflam BLU 1000.1 PAB TC 3144040
Газовая горелка Ecoflam BLU 1000.1 PAB TL 3144041
Газовая горелка Ecoflam BLU 1000.1 LN PAB TC 3143988
Газовая горелка Ecoflam BLU 1000.1 LN PAB TL 3143989
Газовая горелка Ecoflam BLU 1200.1 PAB TC 3144043
Газовая горелка Ecoflam BLU 1200.1 PAB TL 3144044
Газовая горелка Ecoflam BLU 1200.1 LN PAB TC 3143994
Газовая горелка Ecoflam BLU 1200.1 LN PAB TL 3143995

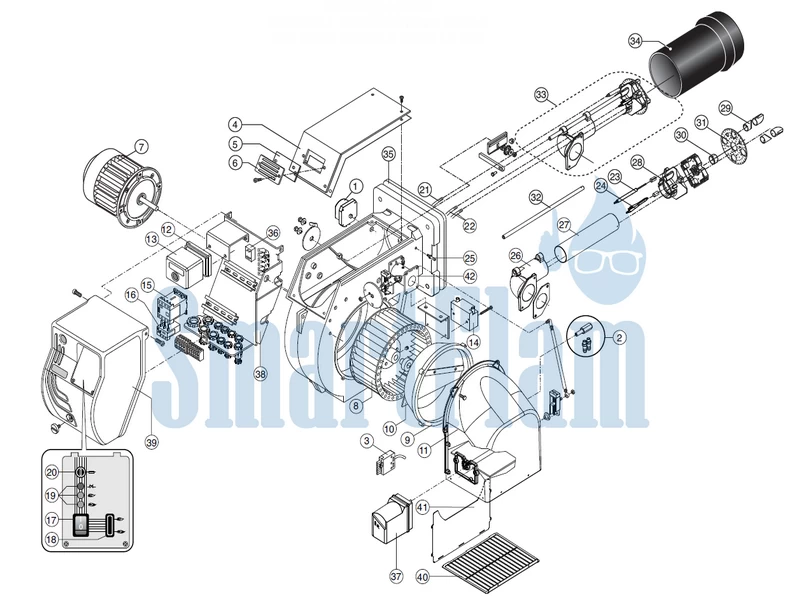

1. Схема-деталировка запасных частей

Ecoflam BLU 700.1 LN PAB / BLU 1000.1 PAB / BLU 1000.1 LN PAB / BLU 1200.1 PAB / BLU 1200.1 LN PAB

2. Деталировка запчастей к горелке Ecoflam BLU 700.1 LN PAB / BLU 1000.1 PAB / BLU 1000.1 LN PAB / BLU 1200.1 PAB / BLU 1200.1 LN PAB

BLU 700.1 LN PAB / BLU 1000.1 LN PAB
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка Wieland 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 260 X 9865321776
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока управления Siemens65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60Hz13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 3-5 A65323100
17Главный выключатель Cod.40100I150965323064
18Переключатель большого/малого горения Cod.36000000165323065
19Индикаторная лампочка El/N-Sc4 Elettrospring65322053
20Гнездо плавкого предохранителя Fusit Fh-B52865322181
21Провод электрода обнаружения пламени TC65326181
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65326133
Провод розжига TL65326131
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324339
Трубка огневой головки TL65324340
28Огневая головка65321646
29Рассекатель65321654
30Вставка65324161
31Передний диск65324345
32Регулировочный шток огневой головки TC65324341
Регулировочный шток огневой головки TL65324342
33Огневая головка в сборе TC65326185
Огневая головка в сборе TL65326186
34Стакан огневой горелки TC65324346
Стакан огневой горелки TL65324347
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.2A4A2065326189
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел дроссельного клапана65326190
BLU 1000.1 PAB
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 260 x 9865321776
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока управления SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 3-5 A65323100
17Главный выключатель cod.40100I150965323064
18Переключатель большого/малого горения cod.36000000165323065
19Индикаторная лампочка EL/N-SC4 Elettrospring65322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326181
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65326133
Провод розжига TL65326131
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324339
Трубка огневой головки TL65324340
28Огневая головка65321646
29Рассекатель65321652
30Вставка65324161
31Передний диск65324345
32Регулировочный шток огневой головки TC65324341
Регулировочный шток огневой головки TL65324342
33Огневая головка в сборе TC65326185
Огневая головка в сборе TL65326186
34Стакан огневой горелки TC65324453
Стакан огневой горелки TL65324455
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.2A4A2065326189
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел дроссельного клапана65326190
BLU 1200.1 LN PAB
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 2200 W65325414
8Вентилятор 260 x 11065321775
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока управления SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 4,5 — 7,5 A65323101
17Главный выключатель cod.40100I150965323064
18Переключатель большого/малого горения cod.36000000165323065
19Индикаторная лампочка EL/N-SC4 Elettrospring65322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326182
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65320929
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324209
Трубка огневой головки TL65321651
28Огневая головка65321646
29Рассекатель65321654
30Вставка65324161
31Передний диск65320824
32Регулировочный шток огневой головки TC65324210
Регулировочный шток огневой головки TL65320253
33Огневая головка в сборе TC65326187
Огневая головка в сборе TL65326188
34Стакан огневой горелки TC65320415
Стакан огневой горелки TL65320416
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.2A4A2065326189
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел дроссельного клапана65326190
BLU 1200.1 PAB
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 2200 W65325414
8Вентилятор 260 x 11065321775
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока управления SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 4,5 — 7,5 A65323101
17Главный выключатель cod.40100I150965323064
18Переключатель большого/малого горения cod.36000000165323065
19Индикаторная лампочка EL/N-SC4 Elettrospring65322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326182
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65320929
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324209
Трубка огневой головки TL65321651
28Огневая головка65321646
29Рассекатель65321652
30Вставка65324161
31Передний диск65320824
32Регулировочный шток огневой головки TC65324210
Регулировочный шток огневой головки TL65320253
33Огневая головка в сборе TC65326187
Огневая головка в сборе TL65326188
34Стакан огневой горелки TC65324454
Стакан огневой горелки TL65324211
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.2A4A2065326189
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел дроссельного клапана65326190
