Запчасти для газовой горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR

Заявки на Запчасти для газовой горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать газовые горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR, заказать запчасти для газовой горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для газовой горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Газовая горелка Ecoflam BLU 700.1 LN PR TC 3143984
Газовая горелка Ecoflam BLU 700.1 LN PR TL 3143985
Газовая горелка Ecoflam BLU 1000.1 PR TC 3144045
Газовая горелка Ecoflam BLU 1000.1 PR TL 3144046
Газовая горелка Ecoflam BLU 1000.1 LN PR TC 3143990
Газовая горелка Ecoflam BLU 1000.1 LN PR TL 3143991
Газовая горелка Ecoflam BLU 1200.1 PR TC 3144047
Газовая горелка Ecoflam BLU 1200.1 PR TL 3144048
Газовая горелка Ecoflam BLU 1200.1 LN PR TC 3143996
Газовая горелка Ecoflam BLU 1200.1 LN PR TL 3143997

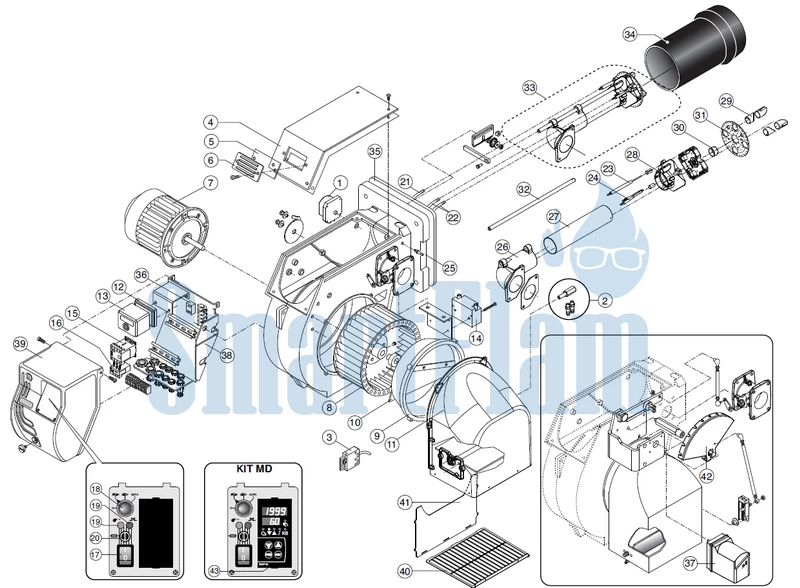

1. Схема-деталировка запасных частей

Схема Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR

2. Деталировка запчастей к горелке Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR

BLU 700.1 LN PR
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 250 x 8465321777
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока управления SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 3-5 A65323100
17Главный выключатель cod.40100I150965323064
18Переключатель65323067
19Индикаторная лампочка EL/N-SC465322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326181
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65325253
Провод розжига TL65325277
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324339
Трубка огневой головки TL65324340
28Огневая головка65321646
29Рассекатель (G20)65321654
Рассекатель (G30-G31)840030012900
30Вставка (G20)65324161
Вставка (G30-G31)840030013100
31Передний диск65320822
32Регулировочный шток огневой головки TC65324341
Регулировочный шток огневой головки TL65324342
33Огневая головка в сборе TC (G20)65326183
Огневая головка в сборе TL (G20)65326184
34Стакан огневой горелки TC65324343
Стакан огневой горелки TL65324344
35Фланец ISOMART65321115
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.4A4A2065326179
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел кулачка65322356
43Модуляционный регулятор SIEMENS RWF 503143713
BLU 1000.1 LN PR
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 260 x 9865321776
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 3-5 A65323100
17Главный выключатель cod.40100I150965323064
18Переключатель65323067
19Индикаторная лампочка EL/N-SC465322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326181
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65325253
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324339
Трубка огневой головки TL65324340
28Огневая головка65321646
29Рассекатель65321654
30Вставка (G20)65324161
31Передний диск65324345
32Регулировочный шток огневой головки TC65324341
Регулировочный шток огневой головки TL65324342
33Огневая головка в сборе TC65326185
Огневая головка в сборе TL65326186
34Стакан огневой горелки TC65324346
Стакан огневой горелки TL65324347
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.4A4A2065326179
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел кулачка65322356
43Модуляционный регулятор SIEMENS RWF 503143713
BLU 1000.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 260 x 9865321776
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 3-5 A65323100
17Главный выключатель cod.40100I150965323064
18Переключатель65323067
19Индикаторная лампочка EL/N-SC465322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326181
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65325253
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324339
Трубка огневой головки TL65324340
28Огневая головка65321646
29Рассекатель65321652
30Вставка (G20)65324161
31Передний диск65324345
32Регулировочный шток огневой головки TC65324341
Регулировочный шток огневой головки TL65324342
33Огневая головка в сборе TC65326185
Огневая головка в сборе TL65326186
34Стакан огневой горелки TC65324453
Стакан огневой горелки TL65324455
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.4A4A2065326179
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел кулачка65322356
43Модуляционный регулятор SIEMENS RWF 503143713
BLU 1200.1 LN PR
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 2200 W65325414
8Вентилятор 260 x 11065321775
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RE9 4,5 — 7,5 A65323101
17Главный выключатель cod.40100I150965323064
18Переключатель65323067
19Индикаторная лампочка EL/N-SC465322053
20Гнездо плавкого предохранителя EUSIT EH-B52865322181
21Провод электрода обнаружения пламени TC65326182
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65320929
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324209
Трубка огневой головки TL65321651
28Огневая головка65321646
29Рассекатель65321654
30Вставка (G20)65324161
31Передний диск65320824
32Регулировочный шток огневой головки TC65324210
Регулировочный шток огневой головки TL65320253
33Огневая головка в сборе TC65326187
Огневая головка в сборе TL65326188
34Стакан огневой горелки TC65320415
Стакан огневой горелки TL65320416
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.4A4A2065326179
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел кулачка65322356
43Модуляционный регулятор SIEMENS RWE 503143713
BLU 1200.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха LGW 10 A2P 165323047
2Воздухозабор в сборе65325211
3Вилка WIELAND 6 pin65322072
4Крышка горелки65324052
5Стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 2200 W65325414
8Вентилятор 260 x 11065321775
9Воздуховод65320639
10Дефлектор65320622
11Воздухозабор65325383
12Монтажная пластина блока SIEMENS65320092
13Блок управления LME22.331 C265324042
14Трансформатор розжига 230V-50/60HZ13009663
15Дистанционный пускатель TRIP. BG0910A65323138
16Тепловое реле двигателя Lovato RF9 4,5 — 7,5 A65323101
17Главный выключатель cod.40100I150965323064
18Переключатель65323067
19Индикаторная лампочка EL/N-SC465322053
20Гнездо плавкого предохранителя FUSIT FH-B52865322181
21Провод электрода обнаружения пламени TC65326182
Провод электрода обнаружения пламени TL65326182
22Провод розжига TC65320929
Провод розжига TL65324307
23Электрод обнаружения пламени65326180
24Электроды розжига65300738
25Манометр65321341
26Крепежная трубка огневой головки65321649
27Трубка огневой головки TC65324209
Трубка огневой головки TL65321651
28Огневая головка65321646
29Рассекатель65321652
30Вставка (G20)65324161
31Передний диск65320824
32Регулировочный шток огневой головки TC65324210
Регулировочный шток огневой головки TL65320253
33Огневая головка в сборе TC65326187
Огневая головка в сборе TL65326188
34Стакан огневой горелки TC65324454
Стакан огневой горелки TL65324211
35Фланец ISOMART65321116
36Фильтр подавления помех65323170
37Привод воздушной заслонки SQN72.4A4A2065326179
38Поддержка65320478
39Крышка65320477
40Предохранение65324049
41Отсекающая пластина65324050
42Узел кулачка65322356
43Модуляционный регулятор SIEMENS RWE 503143713

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR,

и сами газовые горелки Ecoflam BLU 700.1 LN PR / BLU 1000.1 PR / BLU 1000.1 LN PR / BLU 1200.1 PR / BLU 1200.1 LN PR

Метки: ,

On-line запрос горелочного устройства

Важно! При предоставлении неверного номера телефона, недействительного почтового адреса, неверных сведений- коммерческое предложение не предоставляется.

On-line заявка запасных частей к горелке

При сомнении в правильной идентификации необходимо выслать шильду горелки с заводским номером

Важно! При предоставлении неверного номера телефона, недействительного почтового адреса, неверных сведений- коммерческое предложение не предоставляется.
Срок подготовки предложения в среднем составляет - 4-6 часов, кроме заявок с пометкой Авария!

Запрос инфракрасных излучателей

L = Vпом х Kp (м3/ч), где Vпом — объем помещения, м3; Kp — нормативная кратность воздухообмена, 1/ч. (СНБ 4.02.01-03)

Важно! При предоставлении неверного номера телефона, недействительного почтового адреса, неверных сведений- коммерческое предложение не предоставляется.
