Запчасти для газовой горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox

Заявки на Запчасти для газовой горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать газовые горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox, заказать запчасти для газовой горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для газовой горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Газовая горелка Ecoflam MAX GAS 70 PR TC .
Газовая горелка Ecoflam MAX GAS 70 PR TL.
Газовая горелка Ecoflam MAX GAS 105 PR TC.
Газовая горелка Ecoflam MAX GAS 105 PR TL.
Газовая горелка Ecoflam MAX GAS 120 PR TC.
Газовая горелка Ecoflam MAX GAS 120 PR TL.

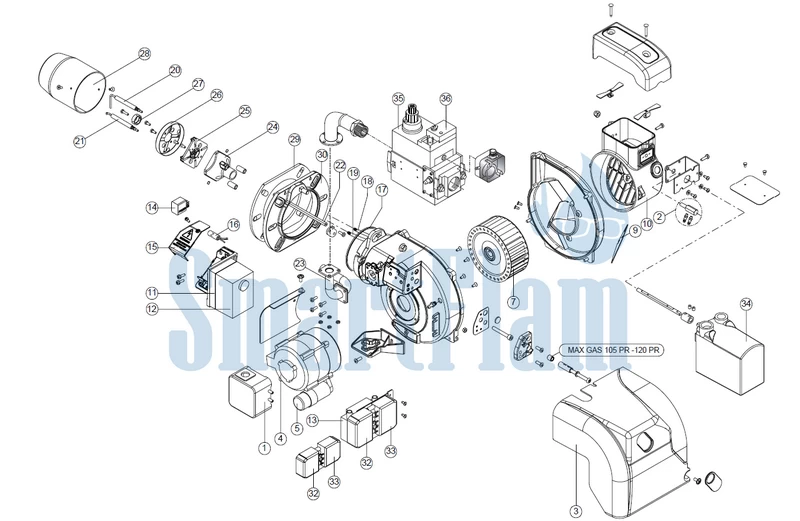

1. Схема-деталировка запасных частей

Схема Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox

2. Деталировка запчастей к горелке Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox

Поз.НаименованиеНовый арт. №Арт. №
1Реле давления воздуха LGW 10 A2P65323047Q120
2Принадлежности воздухозаборного короба65321974
+
65321334		CFR01007
+
 BFT01029
3Кожух65320602BFC06144/059
4Электродвигатель 75 Вт AEG65322867M181/11
5Конденсатор 3 μФ65321857C107/9
6Заслонка MAX GAS 7120 BFS01009/001
7Вентилятор Ø120X50 BFV10060/001
9Направляющая нагнетаемого воздуха BFC08010/001
10Воздухозаборный короб BAA10014
11Цоколь топочного автомата SIEMENS65320092A402
12Топочный автомат SIEMENS LGB22.33065320034A130/1
13Трансформатор поджига EBI M65323258T130/1
14Реле Finder 553265323139R711
15Крышка65320663BFC09011/1
16Противопомеховый фильтр MAX GAS 7065323170S132/4
Противопомеховый фильтр MAX GAS 105/12065323169S132/3
17Кольцевая прокладка65321061BFG01029
18Кабель ионизации65322006E1102/6
Кабель ионизации (только для 70  TL)65322007E1102/7
19Кабель поджига TC65320934BFE01401/3
Кабель поджига MAX 70  TL65320935BFE01401/4
Кабель поджига MAX 105/120  TL65320936BFE01401/5
20Электрод ионизации65320905BFE01078
21Электрод поджига65320904BFE01077
22Стержень MAX 70  TC 65320162BFA06008/001
Стержень TL65320163BFA06009/001
Стержень MAX 105/120  TC65320164BFA06010/001
Стержень TL65320165BFA06011/001
23Коленчатая газовая труба MAX 70  TC65321528BFT10016/001
Коленчатая газовая труба TL65321529BFT10017/001
Коленчатая газовая труба MAX 105/120  TC65321530BFT10018/001
Коленчатая газовая труба TL65321531BFT10019/001
24Головка смесительного устройства65321568BFT11374/051
25Крышка смесительного устройства для природного газа65321569BFT11375/051
26Уравнительный диск MAX GAS 70/105 65320761BFD04024/020
Уравнительный диск MAX GAS 120 BFD04024/009
27Диафрагма для природного газа65321570BFT11376
28Жаровая труба MAX GAS 70  TC BFB01221/009
Жаровая труба TL BFB01222/009
Жаровая труба MAX GAS 105  TC BFB01223/009
Жаровая труба TL65320314BFB01224/002
Жаровая труба MAX GAS 120  TC65320317BFB01227/017
Жаровая труба TL BFB01228/009
29Прокладка фланца65321109BFG02039
30Фланец65320972BFF01019/004
31Картер65320518BFC03055
32Разъем Wieland 7-контактный 65322069E225
Разъем Wieland 4-контактный65322065E222/1
33Штекер WIELAND 7-контактный 65322070E225/1
Штекер WIELAND 4-контактный65322068E223/1
34Сервопривод KromSchroeder GT31-15T3E M235
35Газовый клапан (20 мбар) DUNGS MB-VEF 407 B01 S10 65323674V196
Газовый клапан (20 мбар) MAX GAS 70/105
36Электромагнитная катушка DUNGS MB-VEF 407 B01 S10
Электромагнитная катушка MAX GAS 70/105

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox,

и сами газовые горелки Ecoflam MAX GAS 70 PR Low Nox / MAX GAS 105 PR Low Nox / MAX GAS 120 PR Low Nox
