Запчасти для комбинированной горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR

Заявки на Запчасти для комбинированной горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать комбинированные горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR, заказать запчасти для комбинированной горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для комбинированной горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Комбинированная горелка Ecoflam MULTICALOR 300.1 PR TC SGT 230-400-50 3142642
Комбинированная горелка Ecoflam MULTICALOR 300.1 PR TL SGT 230-400-50 3142643
Комбинированная горелка Ecoflam MULTICALOR 400.1 PR TC SGT 230-400-50 3142644
Комбинированная горелка Ecoflam MULTICALOR 400.1 PR TL SGT 230-400-50 3142645
Комбинированная горелка Ecoflam MULTICALOR 300.1 PR TC SGT 230-400-50 NS 3143765
Комбинированная горелка Ecoflam MULTICALOR 300.1 PR TL SGT 230-400-50 NS 3143766
Комбинированная горелка Ecoflam MULTICALOR 400.1 PR TC SGT 230-400-50 NS 3143767
Комбинированная горелка Ecoflam MULTICALOR 400.1 PR TL SGT 230-400-50 NS 3143768

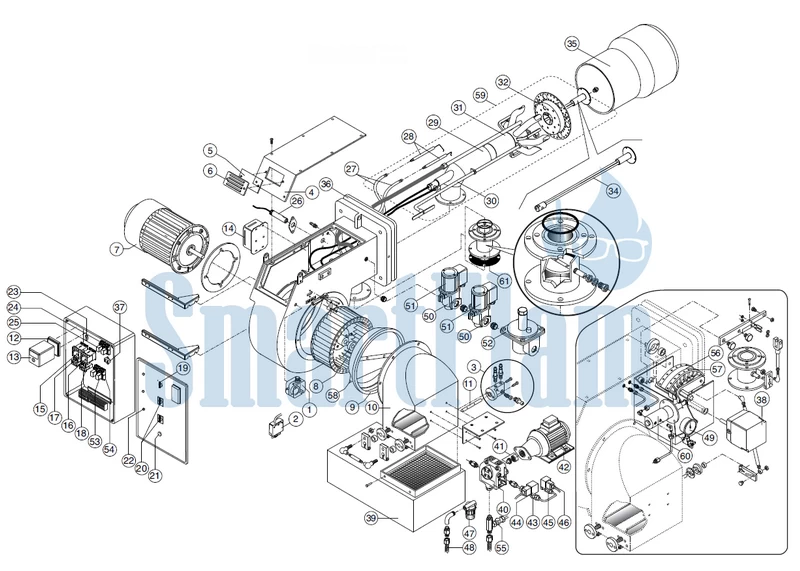

1. Схема-деталировка запасных частей

Схема Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR

2. Деталировка запчастей к горелке Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR

Multicalor 300.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW10 A2P65323047
2Штекер WIELAND 6 pin65322072
3Гнездо отбора давления в сборе65322346
4Крышка65320678
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 5,5 k W65325357
Двигатель 7,5 k W—
8Вентилятор 320 x 15065321800
9Воздуховод65320645
10Кожух воздуховода65324357
11Трубка воздухозабора65321230
12Монтажная пластина аппаратуры управления SIEMENS65320091
13Аппаратура управления SIEMENS LFL1.33365320031
14Трансформатор BRAHMA T865323222
15Пускатель AEG LS15K.0065323136
16Пускатель (насос) AEG LS05.1065323132
17Тепловое реле двигателя AEG 8-12A65323119
Тепловое реле двигателя AEG 14,5-18A—
18Тепловое реле двигателя (насос) AEG 2,2-3,2A65323122
19Главный выключатель COMEPI art.ECX104065324098
20Переключатель видов топлива RCK 194L-E12-875165326257
21Кнопка возврата COMEPI ART.ECX120165324101
22Индикаторная лампочка LYVIA 10X28 BA9S65324100
23Гнездо плавкого предохранителя HK 520 04/165324279
24Монтажная пластина реле FINDER 553265323149
25Реле FINDER 553265323139
26Фотоэлемент SIEMENS QRA 265320075
27Провод розжига TC65320946
Провод розжига TL65320947
28Электроды розжига65325222
29Крепежная трубка огневой головки TC65321675
Крепежная трубка огневой головки TL65324491
30Регулировочный шток огневой головки TC65320242
 Регулировочный шток огневой головки TL65320243
31Огневая головка65321676
32Передний диск65324157
33 —
34Огневая головка для мазута TC65324494
Огневая головка для мазута TL65324769
35Стакан TC65325863
Стакан TL65325864
36Фланец ISOMART65321125
37Фильтр подавления помех65323170
38Регулятор давления топлива SIEMENS SQM50.481A265322902
39Шумоглушитель65324107
40Топливный насос SUNTEC TA3C4010565322992
41Муфта65325386
42Двигатель насоса 740 W65322832
43Топливный клапан LUCIFER 1/2 E321H25-427065323633
44Катушка LUCIFER 1/2 E321H25-427065323810
45Топливный клапан LUCIFER 1/2 E321H25-427065323633
46Катушка LUCIFER 1/2 E321H25-427065323810
47Топливный фильтр MOD.70501/03 GR.65324103
48Гибкие шланги TN 18X150065323182
49Манометр CEWAL R1/4 D50-40BAR65324105
50Пилотный газовый клапан BRAHMA EG12SR GDF65323595
51Катушка BRAHMA65323707
52Стабилизатор давления/фильтр 1/2 FG1B 1565325207
53Реле FINDER 553465323140
54Монтажная пластина реле FINDER 553465323150
55Обратный клапан ART. FZVR10 3/865325066
56Регулировка газа65322355
57Регулировка жидкого топлива65322356
58Дефлектор—
59Огневая головка в сборе TC
Огневая головка в сборе TL
60Регулятор давления топлива PR80 HRC42-46 d11x2065322350
Регулятор давления топлива PR80 HRC42-46 d11x20—
61Узел дроссельного клапана65325722
Multicalor 400.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW10 A2P65323047
2Штекер WIELAND 6 pin65322072
3Гнездо отбора давления в сборе65322346
4Крышка65320678
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 5,5 k W—
Двигатель 7,5 k W65325350
8Вентилятор 320 x 15065321800
9Воздуховод65320645
10Кожух воздуховода65324357
11Трубка воздухозабора65321230
12Монтажная пластина аппаратуры управления SIEMENS65320091
13Аппаратура управления SIEMENS LFL1.33365320031
14Трансформатор BRAHMA T865323222
15Пускатель AEG LS15K.0065323136
16Пускатель (насос) AEG LS05.1065323132
17Тепловое реле двигателя AEG 8-12A—
Тепловое реле двигателя AEG 14,5-18A65323120
18Тепловое реле двигателя (насос) AEG 2,2-3,2A65323122
19Главный выключатель COMEPI art.ECX104065324098
20Переключатель видов топлива RCK 194L-E12-875165326257
21Кнопка возврата COMEPI ART.ECX120165324101
22Индикаторная лампочка LYVIA 10X28 BA9S65324100
23Гнездо плавкого предохранителя HK 520 04/165324279
24Монтажная пластина реле FINDER 553265323149
25Реле FINDER 553265323139
26Фотоэлемент SIEMENS QRA 265320075
27Провод розжига TC65320946
Провод розжига TL65320947
28Электроды розжига65325222
29Крепежная трубка огневой головки TC65321675
Крепежная трубка огневой головки TL65324491
30Регулировочный шток огневой головки TC65320242
Регулировочный шток огневой головки TL65320243
31Огневая головка65321676
32Передний диск65324157
33 —
34Огневая головка для мазута TC65324494
Огневая головка для мазута TL65324769
35Стакан TC65325041
Стакан TL65326010
36Фланец ISOMART65321125
37Фильтр подавления помех65323170
38Регулятор давления топлива SIEMENS SQM50.481A265322902
39Шумоглушитель65324107
40Топливный насос SUNTEC TA3C4010565322992
41Муфта65325386
42Двигатель насоса 740 W65322832
43Топливный клапан LUCIFER 1/2 E321H25-427065323633
44Катушка LUCIFER 1/2 E321H25-427065323810
45Топливный клапан LUCIFER 1/2 E321H25-427065323633
46Катушка LUCIFER 1/2 E321H25-427065323810
47Топливный фильтр MOD.70501/03 GR.65324103
48Гибкие шланги TN 18X150065323182
49Манометр CEWAL R1/4 D50-40BAR65324105
50Пилотный газовый клапан BRAHMA EG12SR GDF65323595
51Катушка BRAHMA65323707
52Стабилизатор давления/фильтр 1/2 FG1B 1565325207
53Реле FINDER 553465323140
54Монтажная пластина реле FINDER 553465323150
55Обратный клапан ART. FZVR10 3/865325066
56Регулировка газа65322355
57Регулировка жидкого топлива65322356
58Дефлектор65320627
59Огневая головка в сборе TC
Огневая головка в сборе TL
60Регулятор давления топлива PR80 HRC42-46 d11x20—
Регулятор давления топлива PR80 HRC42-46 d11x2065324304
61Узел дроссельного клапана65325722

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии MULTICALOR 300.1 PR / MULTICALOR 400.1 PR,

и сами комбинированные горелки Ecoflam MULTICALOR 300.1 PR / MULTICALOR 400.1 PR
