Запчасти для комбинированной горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR

Заявки на Запчасти для комбинированной горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать комбинированные горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR, заказать запчасти для комбинированной горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для комбинированной горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Комбинированная горелка Ecoflam MULTIFLAM 500.1 PR TC SGT 230-400-50 3142660
Комбинированная горелка Ecoflam MULTIFLAM 500.1 PR TC SGT 230-400-50 NS 3143783
Комбинированная горелка Ecoflam MULTIFLAM 500.1 PR TL SGT 230-400-50 3142661
Комбинированная горелка Ecoflam MULTIFLAM 500.1 PR TL SGT 230-400-50 NS 3143784
Комбинированная горелка Ecoflam MULTIFLAM 600.1 PR TC SGT 230-400-50 3142662
Комбинированная горелка Ecoflam MULTIFLAM 600.1 PR TL SGT 230-400-50 3142663

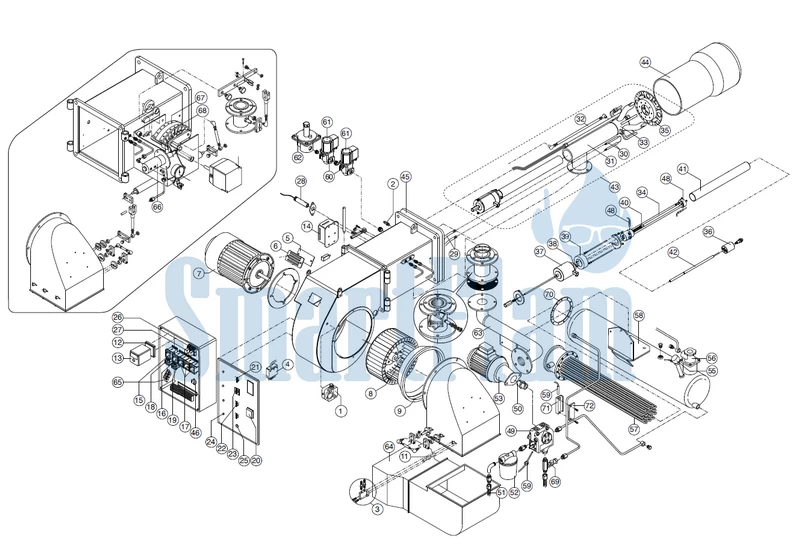

1. Схема-деталировка запасных частей

Схема Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR

2. Деталировка запчастей к горелке Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR

MULTIFLAM 500.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW10 A2P65323047
2Штекер WIELAND65321341
3Гнездо отбора давления в сборе65322346
4Вилка 6 pin65322072
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 11 k W65111471
Двигатель 15 k W—
8Вентилятор 360 x 13565321801
Вентилятор 380 x 135—
9Воздуховод65326791
10Кожух воздуховода65324265
11Трубка воздухозабора65321230
12Монтажная пластина аппаратуры управления SIEMENS65320091
13Аппаратура управления SIEMENS LFL1.33365320031
14Трансформатор BRAHMA T865323222
15Пускатель AEG LS15K.0065323136
16Пускатель (насоса) AEG LS05.1065323132
17Пускатель AEG LS7K.1065324097
Пускатель AEG LS4K.1065323133
18Тепловое реле двигателя AEG 21-26A65324066
Тепловое реле двигателя AEG 25-32A—
19Тепловое реле двигателя (насоса) AEG 3-4,7A65323116
20Регулятор температуры GEFRAN 600-R65322045
21Главный выключатель Comepi65324098
22Переключатель видов топлива Comepi a.ECX165324099
23Переключатель RCK 194L-E12-8751740160016800
24Индикаторная лампочка LYVIA 10X28 BA9S65324100
25Кнопка возврата COMEPI art.ECX120165324101
26Монтажная пластина реле Finder 553265323149
Монтажная пластина реле Finder 553465323150
27Реле Finder 553265323139
Реле Finder 553465323140
28Фотоэлемент SIEMENS QRA 265320075
29Провод розжига TC65320946
Провод розжига TL65320947
30Электроды розжига65325222
31Крепежная трубка огневой головки TC65324082
Крепежная трубка огневой головки TL65324081
32Регулировочный шток огневой головки TC65325133
Регулировочный шток огневой головки TL65325378
33Огневая головка TC65324084
Огневая головка TL65324083
34Огневая головка для мазута TC65324266
Огневая головка для мазута TL65321722
35Передний диск65320820
36Держатель форсунки65320709
37Катушка EL01165323809
38Держатель катушки EL01165323571
39Кольцо65321721
40Держатель пружины65321720
41Трубка TC65324292
Трубка TL65324676
42Стержень держателя форсунки TC65324268
Стержень держателя форсунки TL65324269
43Внутренний узел TC
Внутренний узел TL
44Стакан TC65324815
Стакан TL65324816
45Фланец ISOMART65321128
46Фильтр подавления помех65323170
47Регулятор давления топлива LANDIS SQM50.381A265322902
48Нагревательный элемент 30 W65324207
49Топливный насос SUNTEC TA4C4010665322994
50Муфта65325386
51Гибкие шланги TN 25X1500 C/T65323181
52Топливный фильтр 70501/0365324103
53Двигатель насоса 1500 W65325247
54Манометр CEWAL R1/4 D50-40BAR65324105
55Термопара TC6MD2JBC65322046
56Фильтр U21008/0165323158
57Нагреватель 24000 W65323090
58Топливный бак65324817
59Нагревательный элемент 50 W65323072
60Пилотный газовый клапан BRAHMA EG12SRGMO65323595
61Катушка BRAHMA EG12SR65323707
62Стабилизатор давления/фильтр 1/2 FG1B 1565325208
63Присоединительный патрубок65325466
64Шумоглушитель65074538
65Термостат IMIT TR2 40/20065323147
66Регулятор давления топлива B-P-PRO-2 a.070H013865323166
67Регулировка газа65322355
68Регулировка жидкого топлива65322356
69Обратный клапан NAFTA ART. FZVR10 3/865322205
70Прокладка топливного бака65324010
71Держатель ТЭНа65321716
72Пластинка65321717
MULTIFLAM 600.1 PR
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW10 A2P65323047
2Штекер WIELAND65321341
3Гнездо отбора давления в сборе65322346
4Вилка 6 pin65322072
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 11 k W—
Двигатель 15 k W65325246
8Вентилятор 360 x 135—
Вентилятор 380 x 13565321802
9Воздуховод65324264
10Кожух воздуховода65324265
11Трубка воздухозабора65321230
12Монтажная пластина аппаратуры управления SIEMENS65320091
13Аппаратура управления SIEMENS LFL1.33365320031
14Трансформатор BRAHMA T865323222
15Пускатель AEG LS15K.0065323136
16Пускатель (насоса) AEG LS05.1065323132
17Пускатель AEG LS7K.1065324097
Пускатель AEG LS4K.1065323133
18Тепловое реле двигателя AEG 21-26A—
Тепловое реле двигателя AEG 25-32A65324428
19Тепловое реле двигателя (насоса) AEG 3-4,7A65323116
20Регулятор температуры GEFRAN 600-R65322045
21Главный выключатель Comepi65324098
22Переключатель видов топлива Comepi a.ECX165324099
23Переключатель RCK 194L-E12-8751740160016800
24Индикаторная лампочка LYVIA 10X28 BA9S65324100
25Кнопка возврата COMEPI art.ECX120165324101
26Монтажная пластина реле Finder 553265323149
Монтажная пластина реле Finder 553465323150
27Реле Finder 553265323139
Реле Finder 553465323140
28Фотоэлемент SIEMENS QRA 265320075
29Провод розжига TC65320946
Провод розжига TL65320947
30Электроды розжига65325222
31Крепежная трубка огневой головки TC65324082
Крепежная трубка огневой головки TL65324081
32Регулировочный шток огневой головки TC65325133
Регулировочный шток огневой головки TL65325378
33Огневая головка TC65324084
Огневая головка TL65324083
34Огневая головка для мазута TC65324266
Огневая головка для мазута TL65321722
35Передний диск65320820
36Держатель форсунки65320709
37Катушка EL01165323809
38Держатель катушки EL01165323571
39Кольцо65321721
40Держатель пружины65321720
41Трубка TC65324292
Трубка TL65324676
42Стержень держателя форсунки TC65324268
Стержень держателя форсунки TL65324269
43Внутренний узел TC
Внутренний узел TL
44Стакан TC65324815
Стакан TL65324816
45Фланец ISOMART65321128
46Фильтр подавления помех65323170
47Регулятор давления топлива LANDIS SQM50.381A265322902
48Нагревательный элемент 30 W65324207
49Топливный насос SUNTEC TA4C4010665322994
50Муфта65325386
51Гибкие шланги TN 25X1500 C/T65323181
52Топливный фильтр 70501/0365324103
53Двигатель насоса 1500 W65325247
54Манометр CEWAL R1/4 D50-40BAR65324105
55Термопара TC6MD2JBC65322046
56Фильтр U21008/0165323158
57Нагреватель 24000 W65323090
58Топливный бак65324817
59Нагревательный элемент 50 W65323072
60Пилотный газовый клапан BRAHMA EG12SRGMO65323595
61Катушка BRAHMA EG12SR65323707
62Стабилизатор давления/фильтр 1/2 FG1B 1565325208
63Присоединительный патрубок65325466
64Шумоглушитель65074538
65Термостат IMIT TR2 40/20065323147
66Регулятор давления топлива B-P-PRO-2 a.070H013865323166
67Регулировка газа65322355
68Регулировка жидкого топлива65322356
69Обратный клапан NAFTA ART. FZVR10 3/865322205
70Прокладка топливного бака65324010
71Держатель ТЭНа65321716
72Пластинка65321717

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR,

и сами комбинированные горелки Ecoflam MULTIFLAM 500.1 PR / MULTIFLAM 600.1 PR
