Запчасти для мазутной горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR

Заявки на Запчасти для мазутной горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать мазутные горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR, заказать запчасти для мазутной горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для мазутной горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR (Схема)

Данная схема предназначена для следующих горелок:

Тип горелкиАртикул горелки
Мазутная горелка Ecoflam OILFLAM 700.1 PR TC 230-400-50
Мазутная горелка Ecoflam OILFLAM 700.1 PR TC 230-400-50 NS 3143936
Мазутная горелка Ecoflam OILFLAM 800.1 PR TC 230-400-50 3142127
Мазутная горелка Ecoflam OILFLAM 1000.1 PR TC 230-400-50
Мазутная горелка Ecoflam OILFLAM 1200.1 PR TC 230-400-50

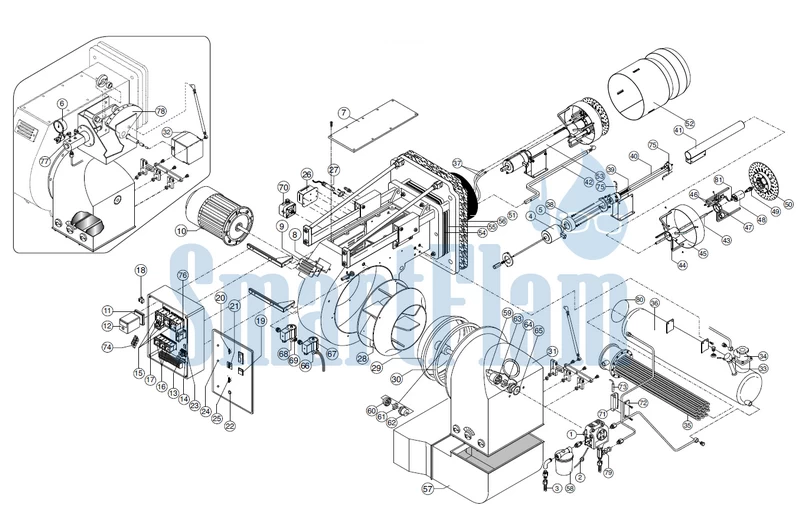

1. Схема-деталировка запасных частей

Схема Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR

2. Деталировка запчастей к горелке Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR

OILFLAM 700.1 PR
Поз.НаименованиеАрт. №
1Топливный насос SUNTEC TA5C3010665322993
2Нагревательный элемент 50 W65323072
3Гибкие шланги 25 x150065323181
4Катушка EL01165323809
5Держатель катушки EL01165323571
6Манометр CEWAL R1/4 D5065324105
7Крышка65324059
8Смотровое стекло65320487
9Рамка смотрового стекла65320488
10Двигатель 15000 W65326334
Двигатель 18500 W—
11Монтажная пластина аппаратуры управления SIEMENS LAL2.2565320097
12Аппаратура управления SIEMENS LAL2.25 Tv22″65320063
13Реле FINDER 5532 865323139
14Монтажная пластина реле FINDER 5532 865323149
15Пускатель AEG LS11K.00(1)—
Пускатель AEG LS15K.00(2)—
Пускатель AEG LS18K.00(1)65323137
16Пускатель AEG LS4K.00(2)65323133
Пускатель AEG LS7K.10(1)65324097
17Тепловое реле двигателя AEG B18K-320 25-32A65324428
Тепловое реле двигателя AEG B18K-260 21-26A—
18Фильтр подавления помех65323170
19Регулятор температуры GEFRAN 60065322045
20Главный выключатель cod.40100I150965324098
21Переключатель RCK 194L-E12-875165326257
22Кнопка возврата65324101
23Гнездо плавкого предохранителя HK 520 04-1 10A65324279
24Индикаторная лампочка LYVIA 10X28 BA9S65324100
Индикаторная лампочка RED LED65325033
Индикаторная лампочка GREEN LED65325034
Индикаторная лампочка YELLOW LED65325044
25Выключатель65324278
26Трансформатор BRAHMA T865323222
27Фоторезистор SIEMENS65320076
28Вентилятор D534/364X226 d4265325866
Вентилятор RU-560 M d.42—
29Воздуховод65320648
30Кольцо65320646
31Кожух воздуховода65324065
32Регулятор давления топлива SQM50.481A265322902
33Термопара TC6MD2JBC65322046
34Фильтр U21008/0165323158
35Нагреватель 30 kW65323091
36Топливный бак65324481
37Провод розжига65320947
38Кольцо65321721
39Держатель пружины65321720
40Огневая головка65321722
41Трубка65324267
42Регулировочный шток огневой головки TC65324579
43Регулировочный шток TC65324269
44Распорная деталь65324577
45Ограничительное кольцо65324578
46Электрод65325004
47Диффузор поддержка65320697
48Держатель форсунки65320709
49Форсунки
50Передний диск65320788
51Стакан65320458
52Колпак из нержавеющей стали65320462
53Огневая головка в сборе TC
54Фланец65321137
55Фланец65321138
56Фланец65321139
57Шумоглушитель65324071
58Фильтр 70501/0365324103
59Шток65321468
60Муфта рабочего колеса вентилятора65321792
61Резиновая муфта рабочего колеса вентилятора65321791
62Промежуточная муфта рабочего колеса вентилятора65321790
63Промежуточная насоса65321782
64Резиновая муфта насоса65321786
65Муфта насоса65325219
66Пилотный газовый клапан BRAHMA EG12SRGMO65323595
67Катушка BRAHMA EG12S65323709
68Пилотный газовый клапан BRAHMA EG12SRGMO65323595
69Катушка BRAHMA EG12S65323709
70Реле давления воздуха LGW 10 A4 (1-10mbar)65323033
71Держатель ТЭНа65321716
72Пластинка65321717
73Нагревательный элемент 50 W65323072
74Термостат IMIT TR2 40/20065323147
75Нагревательный элемент 30 W65324207
76Таймер—
77Регулятор давления топлива B-G-PRO-2 070H013865323166
Регулятор давления топлива B-P-PRO-2 070H0115—
78Регулировка жидкого топлива65322355
79Обратный клапан ART. FZVR13 1-265325173
80Прокладка топливного бака65324001
81Держатель форсунки SEAL65325363
OILFLAM 800.1 PR
Поз.НаименованиеАрт. №
1Топливный насос SUNTEC TA5C3010665322993
2Нагревательный элемент 50 W65323072
3Гибкие шланги 25 x150065323181
4Катушка EL01165323809
5Держатель катушки EL01165323571
6Манометр CEWAL R1/4 D5065324105
7Крышка65324059
8Смотровое стекло65320487
9Рамка смотрового стекла65320488
10Двигатель 15000 W—
Двигатель 18500 W65325248
11Монтажная пластина аппаратуры управления SIEMENS LAL2.2565320097
12Аппаратура управления SIEMENS LAL2.25 Tv22″65320063
13Реле FINDER 5532 865323139
14Монтажная пластина реле FINDER 5532 865323149
15Пускатель AEG LS11K.00(1)65323135
Пускатель AEG LS15K.00(2)65323136
Пускатель AEG LS18K.00(1)—
16Пускатель AEG LS4K.00(2)65323133
Пускатель AEG LS7K.10(1)65324097
17Тепловое реле двигателя AEG B18K-320 25-32A—
Тепловое реле двигателя AEG B18K-260 21-26A65324066
18Фильтр подавления помех65323170
19Регулятор температуры GEFRAN 60065322045
20Главный выключатель cod.40100I150965324098
21Переключатель RCK 194L-E12-875165326257
22Кнопка возврата65324101
23Гнездо плавкого предохранителя HK 520 04-1 10A65324279
24Индикаторная лампочка LYVIA 10X28 BA9S65324100
Индикаторная лампочка RED LED65325033
Индикаторная лампочка GREEN LED65325034
Индикаторная лампочка YELLOW LED65325044
25Выключатель65324278
26Трансформатор BRAHMA T865323222
27Фоторезистор SIEMENS65320076
28Вентилятор D534/364X226 d42—
Вентилятор RU-560 M d.4265324063
29Воздуховод65320648
30Кольцо65320646
31Кожух воздуховода65324065
32Регулятор давления топлива SQM50.481A265322902
33Термопара TC6MD2JBC65322046
34Фильтр U21008/0165323158
35Нагреватель 30 kW65323091
36Топливный бак65324481
37Провод розжига65320947
38Кольцо65321721
39Держатель пружины65321720
40Огневая головка65321722
41Трубка65324267
42Регулировочный шток огневой головки TC65324579
43Регулировочный шток TC65324269
44Распорная деталь65324577
45Ограничительное кольцо65324578
46Электрод65325004
47Диффузор поддержка65320697
48Держатель форсунки65320709
49Форсунки
50Передний диск65320788
51Стакан65324981
52Колпак из нержавеющей стали65325129
53Огневая головка в сборе TC65322499
54Фланец65321137
55Фланец65321138
56Фланец65321139
57Шумоглушитель65324071
58Фильтр 70501/0365324103
59Шток65321468
60Муфта рабочего колеса вентилятора65321792
61Резиновая муфта рабочего колеса вентилятора65321791
62Промежуточная муфта рабочего колеса вентилятора65321790
63Промежуточная насоса65321782
64Резиновая муфта насоса65321786
65Муфта насоса65325219
66Пилотный газовый клапан BRAHMA EG12SRGMO65323595
67Катушка BRAHMA EG12S65323709
68Пилотный газовый клапан BRAHMA EG12SRGMO65323595
69Катушка BRAHMA EG12S65323709
70Реле давления воздуха LGW 10 A4 (1-10 mbar)65323033
71Держатель ТЭНа65321716
72Пластинка65321717
73Нагревательный элемент 50 W65323072
74Термостат IMIT TR2 40/20065323147
75Нагревательный элемент 30 W65324207
76Таймер65324073
77Регулятор давления топлива B-G-PRO-2 070H0138—
Регулятор давления топлива B-P-PRO-2 070H011565323167
78Регулировка жидкого топлива65322355
79Обратный клапан ART. FZVR13 1-265325173
80Прокладка топливного бака65324001
81Держатель форсунки SEAL65325363

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Ecoflam серии OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR,

и сами мазутные горелки Ecoflam OILFLAM 700.1 PR / OILFLAM 800.1 PR / OILFLAM 1000.1 PR / OILFLAM 1200.1 PR
