Запчасти для дизельной горелки Elco серии ECONOM2000 EL 03B
Заявки на запчасти для жидкотопливной горелки Elco ECONOM2000 EL 03B принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать дизельные горелки Elco ECONOM2000 EL 03B, заказать запчасти для дизельной горелки Elco ECONOM2000 EL 03B в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для дизельной горелки Elco ECONOM2000 EL 03B (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Дизельная горелка Elco EL 03B.20 V | 13 007 147 |
| Дизельная горелка Elco EL 03B.20 1DV | 13 007 146 |
| Дизельная горелка Elco EL 03B.30 V | 13 007 150 |
| Дизельная горелка Elco EL 03B.30 1DV | 13 007 149 |

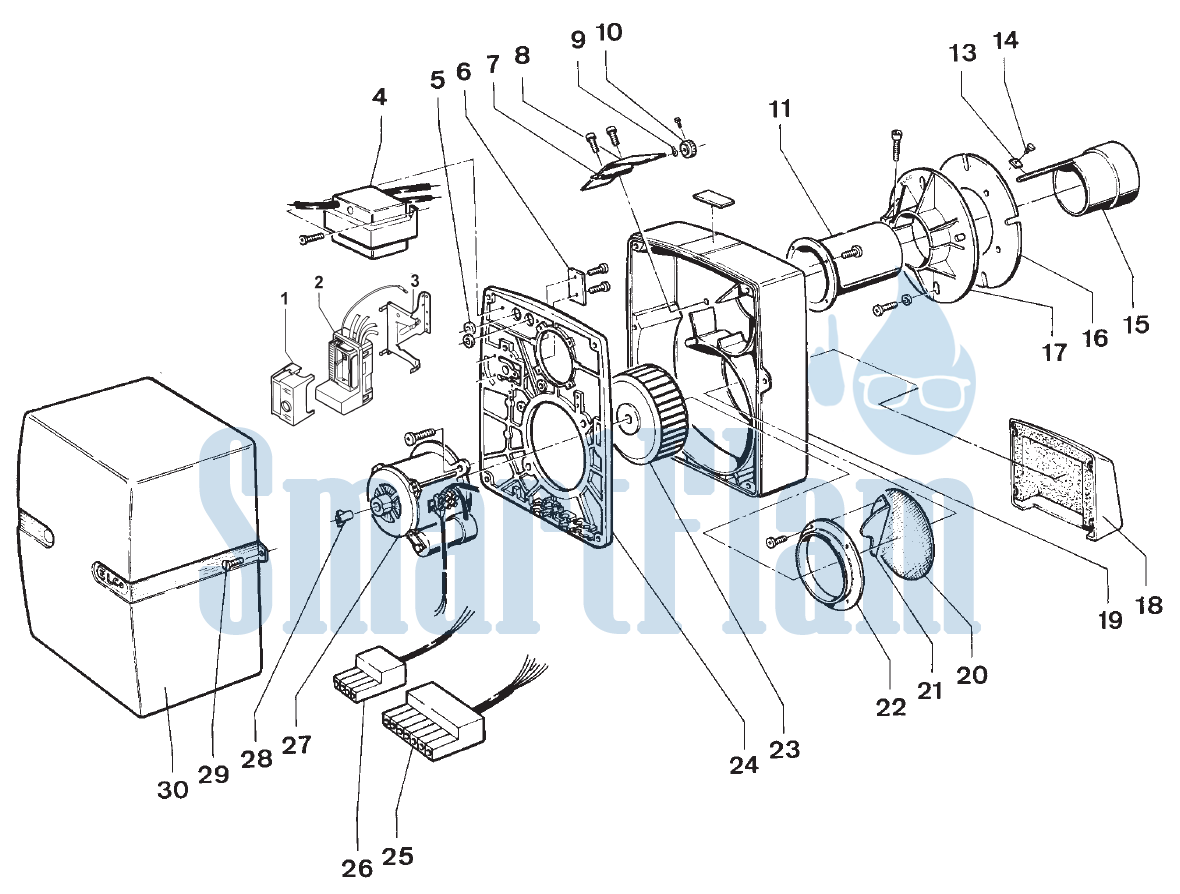

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco ECONOM2000 EL 03B
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Топочный автомат LOA 24 | 13 013 219 | 106089 |
| 2 | Терминальный блок EL 03B.20/30 V | 13 012 694 | 106684 |
| Терминальный блок EL 03B.20/30 1DV | 13 012 967 | 106748 | |
| 3 | Крепление терминального блока | 13 013 060 | 106687 |
| 4 | Трансформатор поджига ZM 20/10 | 13 010 115 | 262433 |
| 7 | Ось воздушной заслонки 4KT10-151 | 13 012 883 | 9632 |
| 8 | Воздушная заслонка | 13 013 376 | 9633 |
| 9 | Муфта оси | 13 011 922 | 9634 |
| 10 | Регулировочная гайка | 13 011 918 | 9636 |
| 11 | Жаровая труба EL 03B.20 Ø110 | 13 011 913 | 106595 |
| Жаровая труба EL 03B.30 Ø125 | 13 011 914 | 106596 | |
| 13 | Гайка головки жаровой трубы M6 | 13 013 026 | 14255 |
| 15 | Головка жаровой трубы EL 03B.20 | 13 013 153 | 12427 |
| Головка жаровой трубы EL 03B.30 | 13 013 160 | 205228 | |
| 16 | Прокладка фланца EL 03B.20 Ø110 | 13 011 908 | 214791 |
| Прокладка фланца EL 03B.30 Ø125 | 13 013 102 | 14219 | |
| 17 | Фланец EL 03B.20 Ø110 | 13 012 908 | 9 310 |
| Фланец EL 03B.30 Ø125 | 13 012 915 | 14 218 | |
| 18 | Воздухозаборный короб EL 03B.20 | 13 012 974 | 106583 |
| Воздухозаборный короб EL 03B.30 | 13 011 916 | 106584 | |
| 20 | Сетчатый фильтр | 13 011 925 | 9665 |
| 21 | Направляющая всасываемого воздуха EL 03B.30 | 13 011 926 | 9641 |
| 23 | Вентилятор Ø180Х70 ступица Ø14 | 13 013 324 | 9627 |
| 25 | 7-контактный штекер Wieland | 13 010 523 | 106155 |
| 26 | 4-контактный штекер Wieland EL 03B.20/30 1DV | 13 013 188 | 105040 |
| 27 | Электродвигатель 450 Вт | 13 013 128 | 106798 |
| 28 | Сцепление | 13 011 932 | 104781 |
| 30 | Кожух | 13 020 440 |

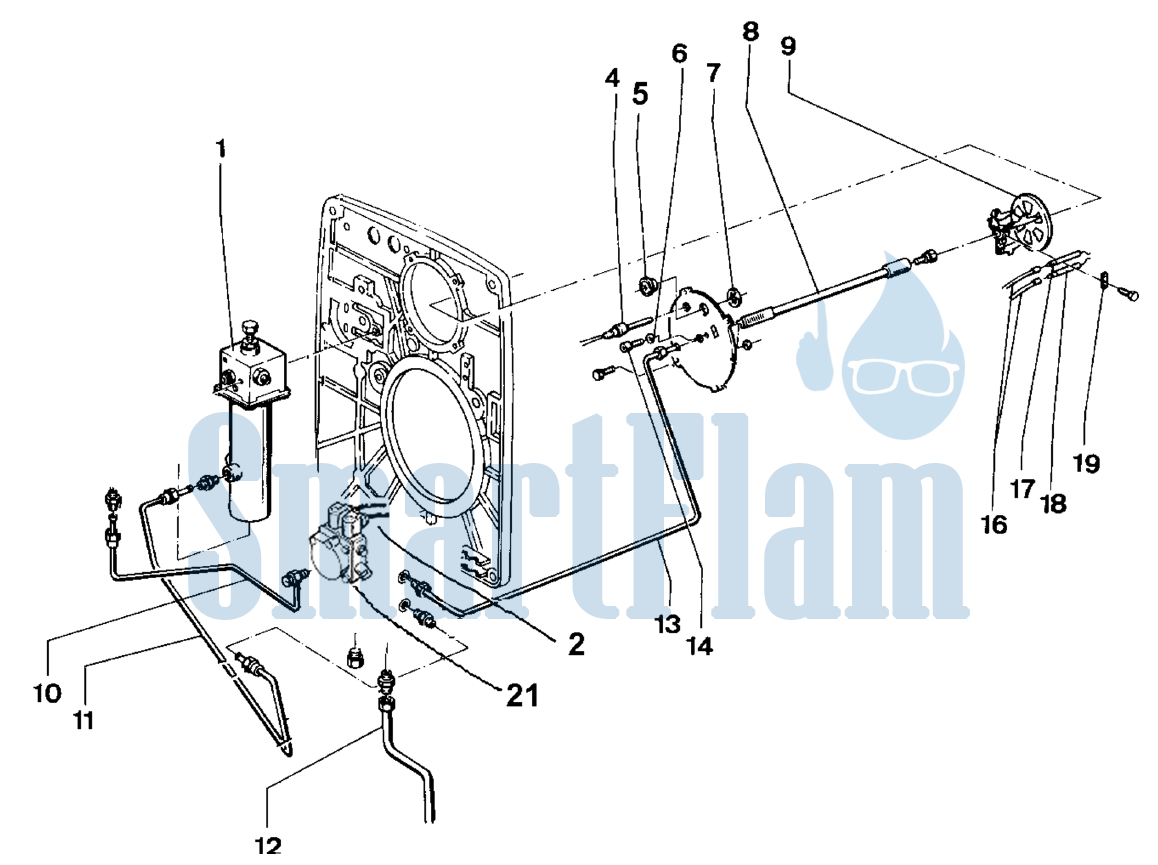

Смесительное устройство
| 1 | Гидравлический привод EL 03B.20/30 V | 13 013 093 | 13618 |
| Гидравлический привод EL 03B.20/30 1DV | 13 013 092 | 9420 | |
| 2 | Катушка электромагнитного клапана | 13 010 006 | 104118 |
| 4 | Датчик пламени QRB 1B | 13 012 976 | 8563 |
| 5 | Смотровое стекло | 13 013 361 | 9635 |
| 8 | Форсуночный стержень Ø1 9/16″ L467 | 13 012 949 | 9645 |
| 9 | Уравнительный диск EL 03B.20 LA9 Ø100/95 | 13 012 842 | 1839 |
| Уравнительный диск EL 03B.30 LA9 Ø115/110 | 13 012 853 | 9781 | |
| 10 | Медная жидкотопливная трубка EL 03B.20/30 V | 13 013 303 | 13808 |
| Медная жидкотопливная трубка EL 03B.20/30 1DV | 13 013 334 | 106444 | |
| 11 | Медная жидкотопливная трубка EL 03B.20/30 1DV | 13 013 333 | 13807 |
| 12 | Гибкий шланг + переходник ⅜» | 13 013 078 | 104275 |
| 13 | Медная жидкотопливная трубка EL 03B.20/30 V | 13 013 302 | 106443 |
| Медная жидкотопливная трубка EL 03B.20/30 1DV | 13 013 332 | 13806 | |
| 16 | Кабель поджига | 13 011 944 | 219549 |
| 17 | Электрод поджига левый Ø6.2X55 Ø2 2XGEBG | 13 013 028 | 11923 |
| 18 | Электрод поджига правый Ø6.2X55 Ø2 2XGEBG | 13 013 029 | 11924 |
| 19 | Фиксатор электродов 30X12X2.5 | 13 014 221 | 11908 |
| 21 | Жидкотопливный насос EL 03B.20/30 V AL 65 C | 13 013 138 | 105048 |
| Жидкотопливный насос EL 03B.20/30 1DV AT3 55 C | 13 011 938 | 121031 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco ECONOM2000 EL 03B будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco ECONOM2000 EL 03B принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии ECONOM2000 EL 03B,
и сами дизельные горелки Elco ECONOM2000 EL 03B
