Запчасти для газовой горелки Elco серии EK 3 G-RO(A)
Заявки на запчасти для газовой горелки Elco EK 3 G-RO(A) принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco EK 3 G-RO(A), заказать запчасти для газовой горелки Elco EK 3 G-RO(A) в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco EK 3 G-RO(A) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Elco EK 3.50 G-RO(A) | 13 007 475 |
| 13 019 899 | |
| Газовая горелка Elco EK 3.70 G-RO(A) | 13 007 863 |
| 13 019 900 |

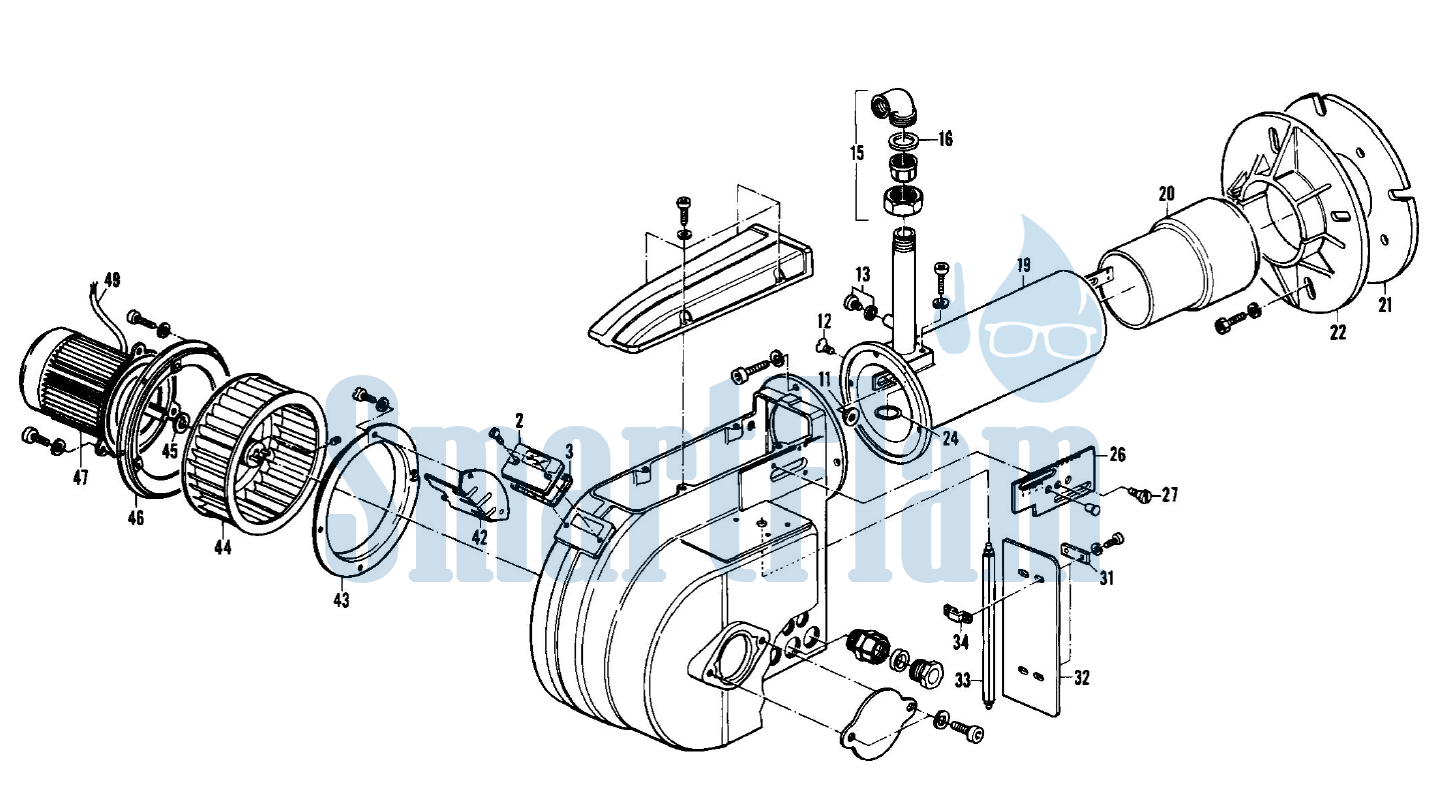

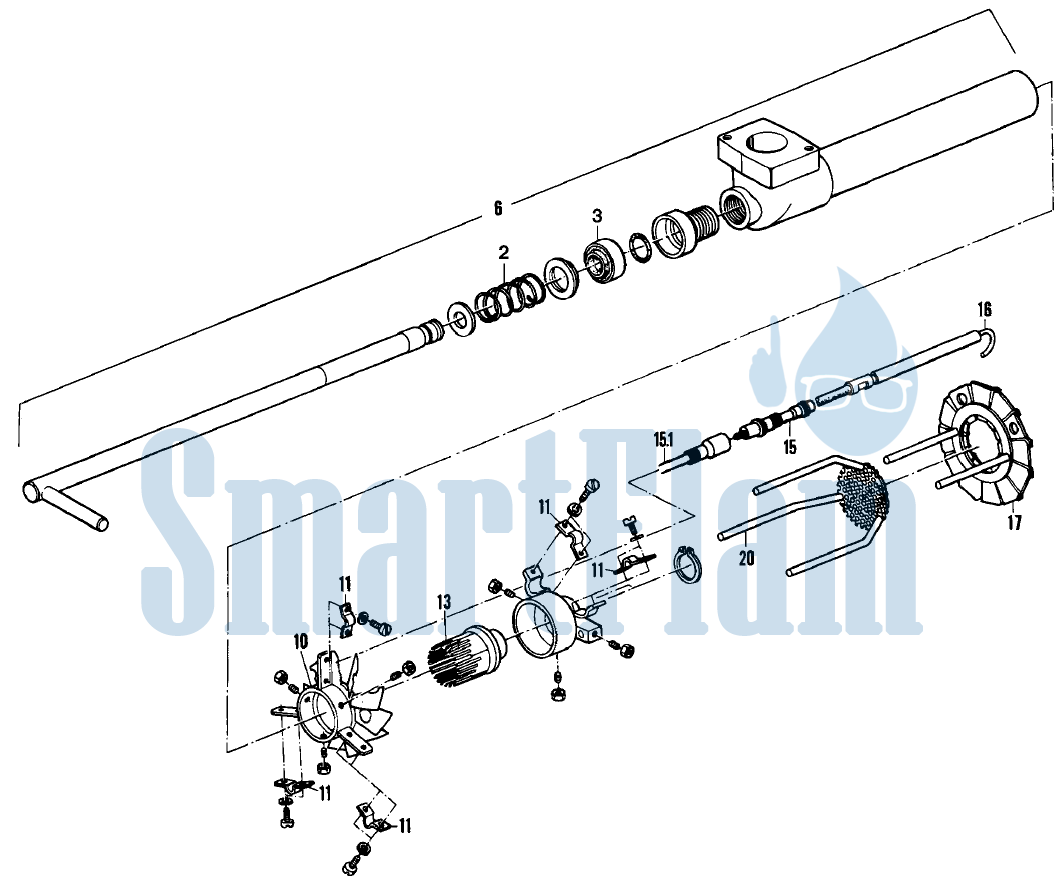

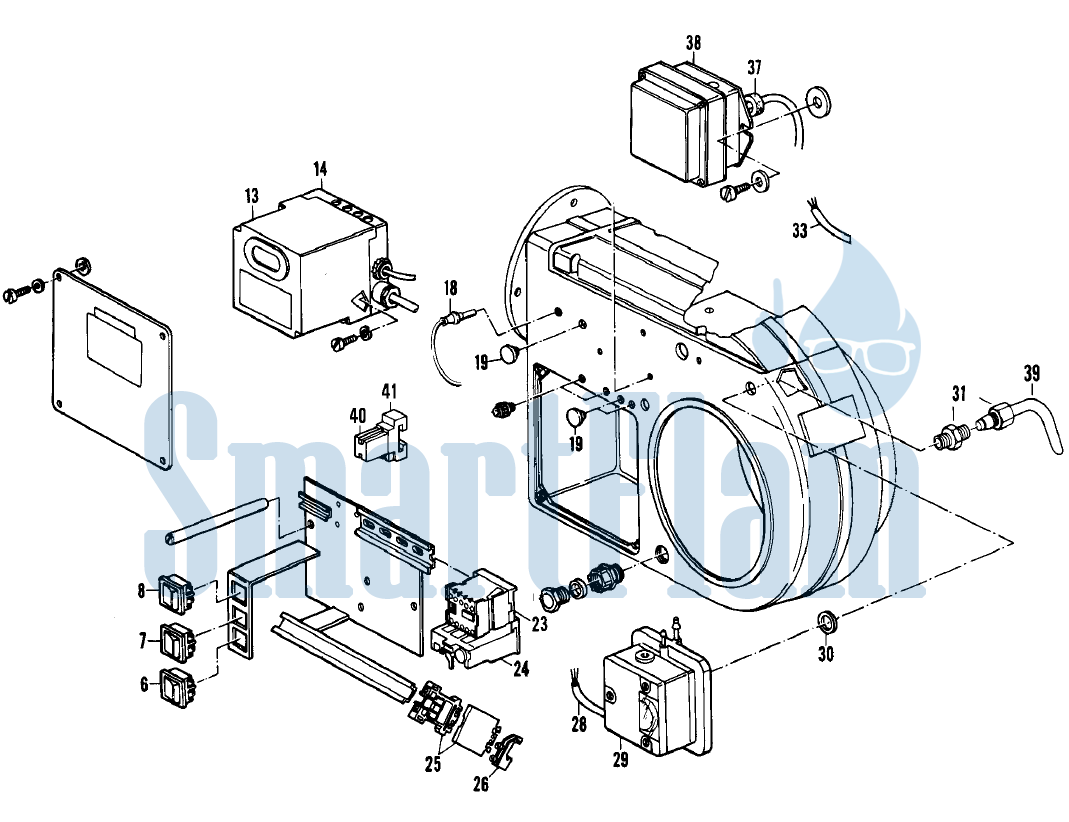

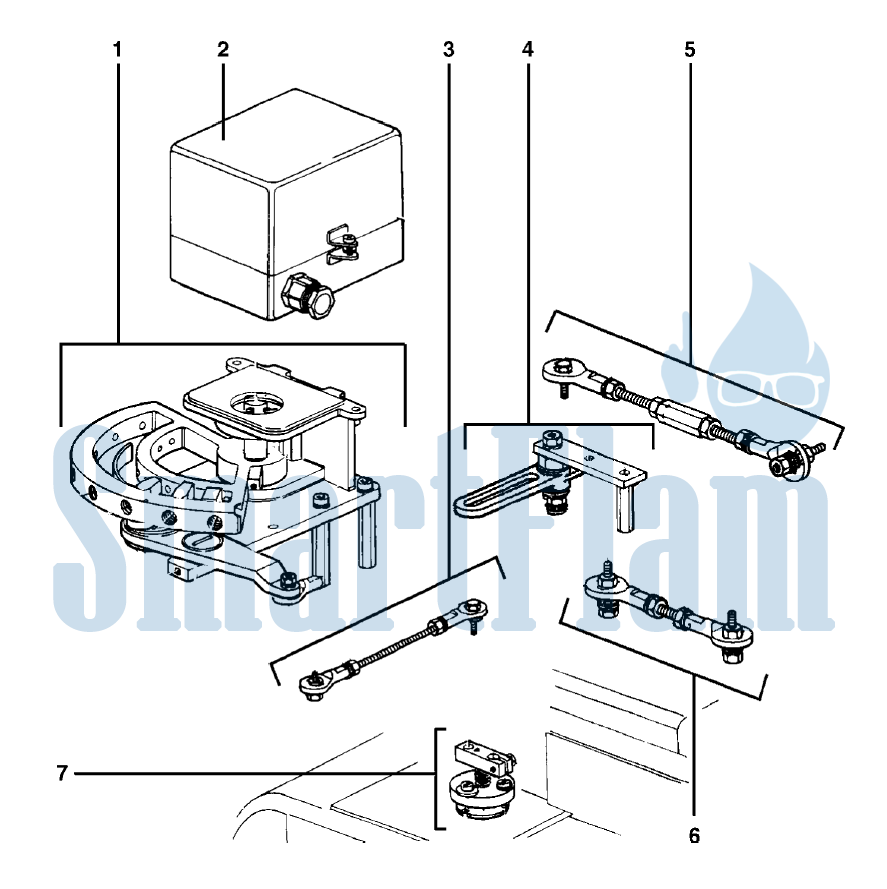

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco EK 3 G-RO(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 2 | Смотровое стекло | 13 020 533 | 13 020 533 |
| 3 | Прокладка 74/67X52/45X2 | 13 014 202 | 14682 |
| 11 | Гайка головки жаровой трубы M6 | 13 011 907 | 14255 |
| 12 | Винт с потайной головкой для головки жаровой трубы DIN914-M8X20 | 13 011 906 | 100339 |
| 14 | Медная прокладка Ø10.2/13.5X1 CU | 13 013 094 | 5724 |
| 15 | Резьбовое соединение в компл. GF95 R1½» | 13 016 883 | 109497 |
| 16 | Прокладка Ø46/62X2 R1½» | 13 014 423 | 10313 |
| 19 | Жаровая труба в комплекте EK 3.50 G-RO(A) Ø125X360 | 13 014 188 | 219045 |
| Жаровая труба в комплекте EK 3.70 G-RO(A) Ø159X360 | 13 014 189 | 219049 | |
| 20 | Головка жаровой трубы в комплекте EK 3.50 G-RO(A) Ø125X149X95 | 13 014 191 | 212242 |
| Головка жаровой трубы в комплекте EK 3.70 G-RO(A) Ø159X190X97 | 13 013 167 | 212447 | |
| 21 | Изоляционная прокладка EK 3.50 G-RO(A) Ø125.5/242X10 | 13 013 102 | 14219 |
| Изоляционная прокладка EK 3.70 G-RO(A) Ø160/319X10 | 13 012 909 | 12931 | |
| 22 | Фланец EK 3.50 G-ROA Ø125 | 13 012 915 | 14218 |
| Фланец EK 3.70 G-ROA Ø159 | 13 013 096 | 12930 | |
| 24 | Прокладка Ø42.52X2.62 | 13 013 104 | 103431 |
| 26 | Шильдик со шкалой 146X56X3 | 13 014 440 | 212814 |
| 27 | Винт Ø7X3.6-M5X16.5 DIN923 | 13 014 424 | 213184 |
| 31 | Прокладка 34X12X2.5 | 13 014 235 | 3464 |
| 32 | Воздушная заслонка E3A | 13 014 200 | 9963 |
| 33 | Ось воздушной заслонки 4KT10-297 | 13 014 199 | 9964 |
| 34 | Фиксирующая скоба 4KT10 10.1X2 | 13 014 233 | 3614 |
| 42 | Направляющая всасываемого воздуха EL3A | 13 014 205 | 9702 |
| 43 | Кольцо всасываемого воздуха Ø180/229X26.5 EL3A | 13 014 206 | 9703 |
| 44 | Вентилятор Ø218X83 ступица Ø14 | 13 013 325 | 9679 |
| 45 | Распорное кольцо 14/25X5 | 13 014 443 | 14135 |
| 46 | Промежуточный фланец Ø230/174 | 13 014 442 | 9649 |
| 47 | Электродвигатель 0,9кВт 3X230/400В 50Гц | 13 013 125 | 100834 |
| 49 | Кабель электродвигателя 4X1-595 | 13 016 884 | 14573 |
| 2 | Пружина Ø21.8X98.9 | 13 014 186 | 263067 |
| 3 | Диск Ø18/28X10 SIMRIT | 13 014 187 | 112350 |
| 6 | Газовая трубка EK 3.50 G-RO(A) Ø42X288 H50 | 13 014 195 | 214437 |
| Газовая трубка EK 3.70 G-RO(A) Ø42X288 H59 | 13 014 196 | 214441 | |
| 10 | Завихритель EK 3.50 G-RO(A) ZØ115 SCH-Ø86 | 13 014 209 | 213343 |
| Завихритель EK 3.70 G-RO(A) ZØ149 SCH-Ø86 | 13 014 210 | 213341 | |
| 11 | Скоба газовой трубки Ø5 | 13 014 481 | 211021 |
| 13 | Газовое сопло «R» (природный газ) Ø42X55 2.5 | 13 011 363 | 218578 |
| 15 | Кабель поджига с разъёмом L400 ST+BU Ø6.4 | 13 014 220 | 31340 |
| 15.1 | Кабель поджига с разъёмом L300 ST+BU Ø6.4 | 13 014 203 | 19614 |
| 16 | Электрод поджига Ø8X200 Ø3 1XGEB 180º | 13 013 049 | 213199 |
| 17 | Уравнительный диск до 1995 EK 3.50 G-RO(A) Ø110/45 | 13 014 852 | 212172 |
| Уравнительный диск до 1995 EK 3.70 G-RO(A) Ø134/50 | 13 015 336 | 212348 | |
| Уравнительный диск с 1996 EK 3.50 G-RO(A) Ø110/45 | 13 015 322 | 39732 | |
| Уравнительный диск с 1996 EK 3.70 G-RO(A) Ø134/50 | 13 015 323 | 39890 | |
| 20 | Решётчатый диск EK 3.50 G-RO(A) Ø55 | 13 014 425 | 212171 |
| Решётчатый диск EK 3.70 G-RO(A) Ø85 | 13 015 335 | 212161 | |
| 23 | Газовая трубка в комплекте Ø18X455 | 13 014 426 | 213962 |
| 6 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| 7 | 3-позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 8 | Переключатель «авто/ручной» | 13 016 885 | 262422 |
| 13 | Топочный автомат LFL 1.333 | 13 011 763 | 263598 |
| Топочный автомат LGK 16 (TRD версия) | 13 009 204 | ||
| 14 | Цоколь топочного автомата AGM4 для LFL 1.333 | 13 011 762 | 261655 |
| Цоколь топочного автомата LGK 16 (TRD версия) | 13 009 174 | ||
| 18 | Датчик пламени QRA 2(1) | 13 012 980 | 102874 |
| Датчик пламени QRA 53 (TRD версия) | 13 009 215 | ||
| 23 | Контактор B6-40-00 220/240В 40-450Гц | 13 011 025 | 120140 |
| 24 | Реле защиты перегрузки T7DU 4.0 2.4-4.0A | 13 014 225 | 120145 |
| 25 | Наклеммник 24GR 3BL | 13 013 765 | 16857 |
| 26 | Шина заземления UK5-TWIN-PE | 13 011 890 | 263820 |
| 28 | Кабель реле давления воздуха 4X0.75-860 | 13 016 886 | 205482 |
| 29 | Реле давления воздуха DL 3A | 13 013 183 | 262373 |
| Реле давления воздуха DL 50A | 13 013 811 | 123039 | |
| 30 | Медная прокладка R¼» Ø13.5/17.9X1.5 | 13 011 033 | 15667 |
| 31 | Резьбовое соединение 8 L-R¼ | 13 016 887 | 101361 |
| 33 | Кабель сервопривода 12X0.75-1500 | 13 016 888 | 218431 |
| 37 | Прокладка Ø11/18X18 | 13 014 580 | 103164 |
| 38 | Трансформатор поджига ZE30/7.5 | 13 013 261 | 263064 |
| 39 | Медная трубка | 13 015 497 | 123069 |
| 40 | Cиловое реле MY4-US-SV 220/240VAC (S) | 13 011 027 | 262991 |
| 41 | Цоколь реле 14-контактный PYF14A-E | 13 015 418 | 262990 |
| 1 | Регулирование в комплекте | 13 011 190 | 9780 |
| 2 | Сервопривод EAS2 38″/90º 5 с | 13 011 784 | 136194 |
| 3 | Карданный шарнир с резьбовым стержнем | 13 016 889 | |
| 4 | Рычаг воздушной заслонки | 13 016 890 | |
| 5 | Карданный шарнир с резьбовым стержнем | 13 016 891 | |
| 6 | Карданный шарнир с резьбовым стержнем | 13 016 892 | |
| 7 | Регулятор воздушной заслонки | 13 016 893 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 3 G-RO(A) будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 3 G-RO(A) принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 3 G-RO(A),
и сами газовые горелки Elco EK 3 G-RO(A)
