Запчасти для газовой горелки Elco серии EK 3 G-RU(A)
Заявки на запчасти для газовой горелки Elco EK 3 G-RU(A) принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco EK 3 G-RU(A), заказать запчасти для газовой горелки Elco EK 3 G-RU(A) в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco EK 3 G-RU(A) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Elco EK 3.50 G-RU | 13 014 041 |
| Газовая горелка Elco EK 3.50 G-RUA | 13 014 042 |

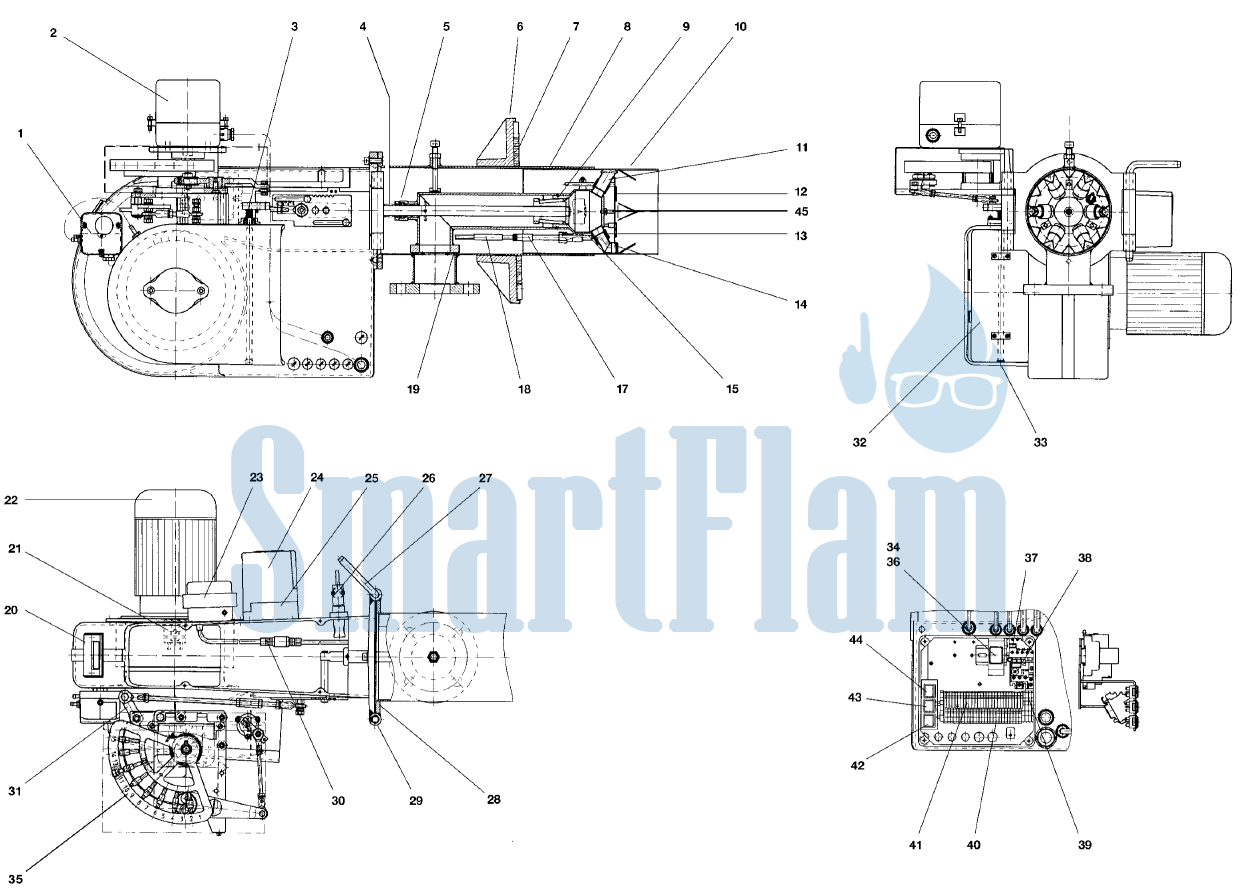

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco EK 3 G-RU(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Реле давления воздуха DL 50A | 13 013 811 | 123039 |
| 2 | Сервопривод EAS2 38″/90º 5 с | 13 011 784 | 136194 |
| 3 | Пружина воздушной заслонки Ø9X1.6 L16 | 13 013 730 | 8591 |
| 4 | Пружина Ø21.8X98.9 | 13 014 186 | 263067 |
| 5 | Диск Ø18/28X10 SIMRIT | 13 014 187 | 112350 |
| 6 | Фланец Ø159 | 13 012 909 | 12930 |
| 7 | Изоляционная прокладка Ø160/319X10 | 13 013 096 | 12931 |
| 8 | Жаровая труба Ø159X400 | 13 015 400 | 28578 |
| Жаровая труба Ø159X600 | 13 015 401 | 28579 | |
| 9 | Газовое сопло Ø45X65 | 13 011 863 | 39756 |
| 10 | Головка жаровой трубы Ø153.4 | 13 015 402 | 28580 |
| 11 | Острое звездообразное газовое сопло Ø22X40 | 13 015 403 | 28591 |
| 12 | Уравнительный диск LA Ø125 | 13 015 404 | 28594 |
| 13 | Держатель звездообразного газового сопла Ø22X33 | 13 015 405 | 28593 |
| 14 | Регулирующий элемент Ø5.9X18 | 13 011 870 | 39754 |
| 15 | Электрод поджига | 13 013 052 | 213425 |
| 17 | Кабель поджига с разъёмом L600 ST+BU Ø6.4 | 13 011 018 | 13978 |
| Кабель поджига с разъёмом L800 ST+BU Ø6.4 | 13 011 878 | 29728 | |
| 18 | Ниппель HE1 1KHOM Ø10X52.5 | 13 013 226 | 260384 |
| 19 | Прокладка | 13 013 752 | 39404 |
| 20 | Смотровое окно | 13 020 533 | 13 020 533 |
| 20.1 | Прокладка 74/67X52/45X2 | 13 014 202 | 14682 |
| 21 | Вентилятор Ø218X83 ступица Ø14 | 13 013 325 | 9679 |
| 22 | Электродвигатель 0,9кВт 3X230/400В 50Гц | 13 013 125 | 100834 |
| 23 | Трансформатор поджига ZE30/7.5 | 13 013 261 | 263064 |
| 24 | Топочный автомат LFL 1.333 | 13 011 763 | 263598 |
| Топочный автомат LGK 16 (TRD версия) | 13 009 204 | ||
| 25 | Цоколь топочного автомата AGM4 для LFL 1.333 | 13 011 762 | 261655 |
| Цоколь топочного автомата LGK 16 (TRD версия) | 13 009 174 | ||
| 26 | Датчик пламени QRA 2(1) | 13 012 980 | 203340 |
| Датчик пламени QRA 53 (TRD версия) | 13 009 215 | ||
| 27 | Болт, шарнирно-закрепленный Ø12X168 | 13 013 757 | 39461 |
| 28 | Прокладка 12X3 | 13 013 759 | 115453 |
| 29 | Шарнирно-укрепленный болт Ø12X160-ST | 13 013 760 | 39460 |
| 30 | Кабель поджига с разъёмом L300 ST+BU Ø6.4 | 13 014 203 | 19614 |
| 31 | Рычаг в комплекте Ø12 | 13 014 208 | 212815 |
| 32 | Воздушная заслонка E3A | 13 014 200 | 9963 |
| 33 | Ось воздушной заслонки 4KT10-297 | 13 014 199 | 9964 |
| 34 | Cиловое реле MY4-US-SV 220/240VAC (S) | 13 011 027 | 262991 |
| 35 | Регулирование в комплекте | 13 011 190 | 9780 |
| 36 | Крепежная скоба PYC-A1 | 13 011 029 | 261937 |
| 37 | Контактор B6-40-00 220/240В 40-450Гц | 13 011 025 | 120140 |
| 38 | Реле защиты от перегрузки T7DU 4.0 2.4-4.0A | 13 014 225 | 120145 |
| 39 | Шина заземления UK5-TWIN-PE | 13 011 890 | 263820 |
| 40 | Конденсатор 0,047µФ 250В | 13 011 024 | 100548 |
| 41 | Наклеммник 24GR 3BL | 13 013 765 | 16857 |
| 42 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| 43 | 3-позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 44 | Переключатель «авто/ручной» | 13 016 885 | 262422 |
| 45 | Газовые сопла D.6×40 | 13 016 866 | 13 016 866 |

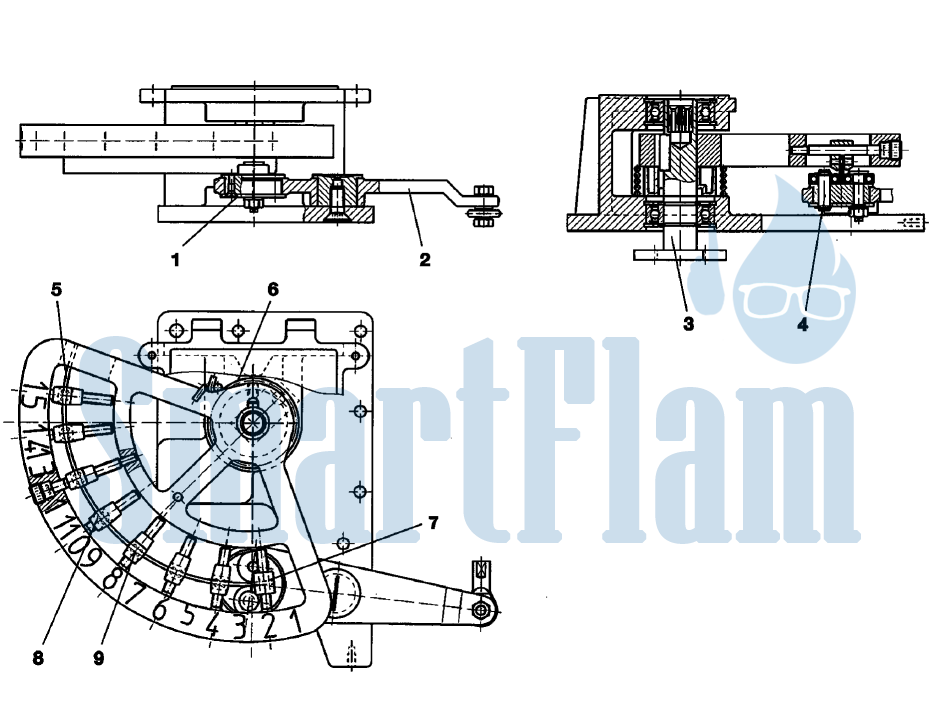

| 1 | Направляющий диск Ø40X2 | 6480 | |
| 2 | Рычаг | 9783 | |
| 3 | Вал | 9832 | |
| 4 | Ось Ø7X25 | 6485 | |
| 5 | Полоска стали 16X0.7-L237 | 4433 | |
| 6 | Пружина Ø50X3.2 L15 | 9827 | |
| 7 | Рычаг | 4431 | |
| 8 | Регулировочный рычаг 11X18-20 | 9403 | |
| 9 | Регулировочный рычаг (с просверленной муфтой) 11X18-20 Ø3 | 9404 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 3 G-RU(A) будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 3 G-RU(A) принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 3 G-RU(A),
и сами газовые горелки Elco EK 3 G-RU(A)
