Запчасти для комбинированной горелки Elco серии EK 3 GL-RO
Заявки на запчасти для комбинированной горелки Elco EK 3 GL-RO принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать комбинированные горелки Elco EK 3 GL-RO, заказать запчасти для комбинированной горелки Elco EK 3 GL-RO в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для комбинированной горелки Elco EK 3 GL-RO (Схема)

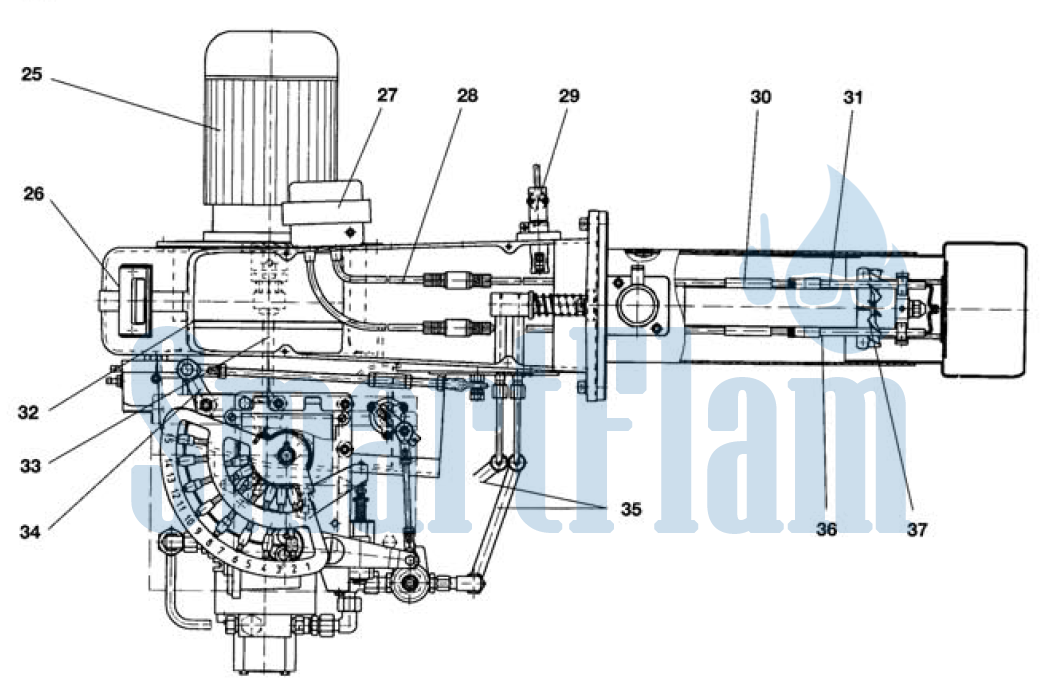

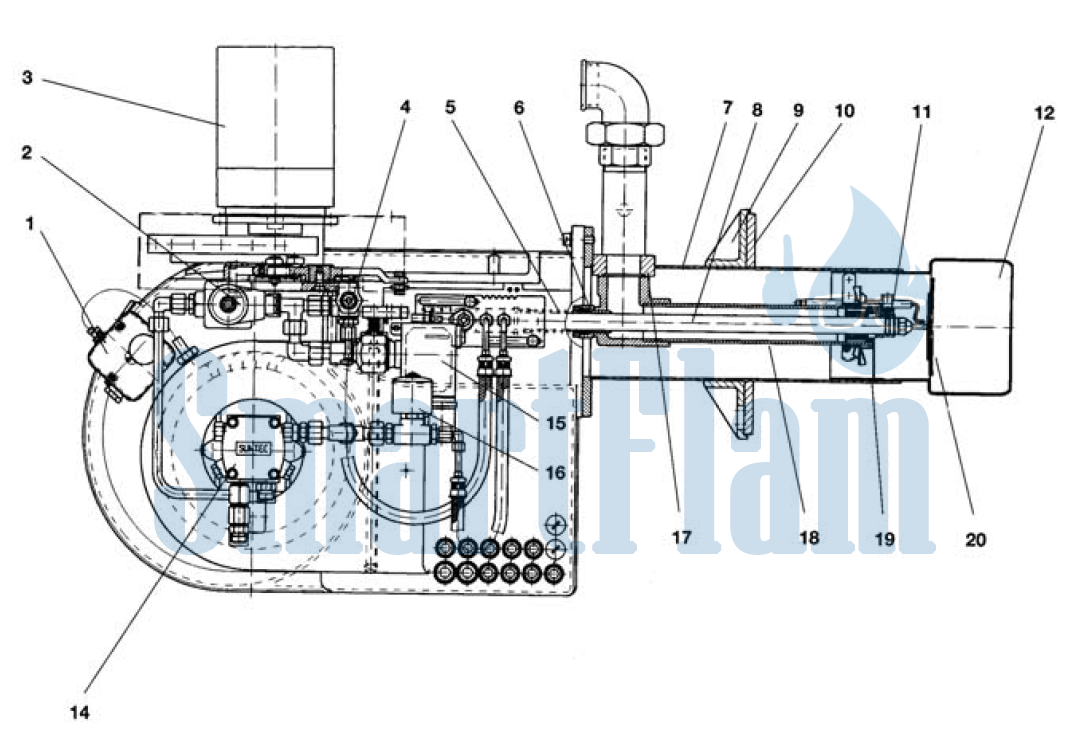

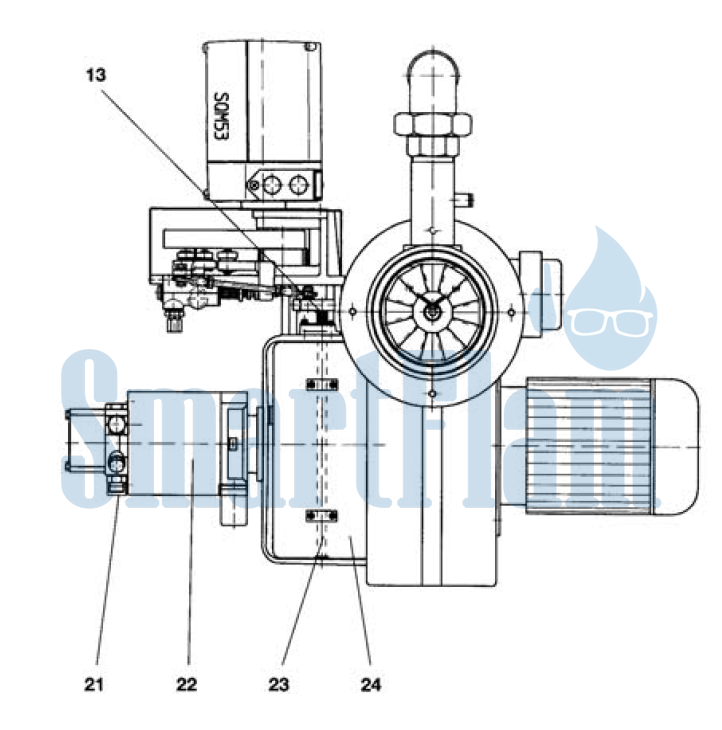

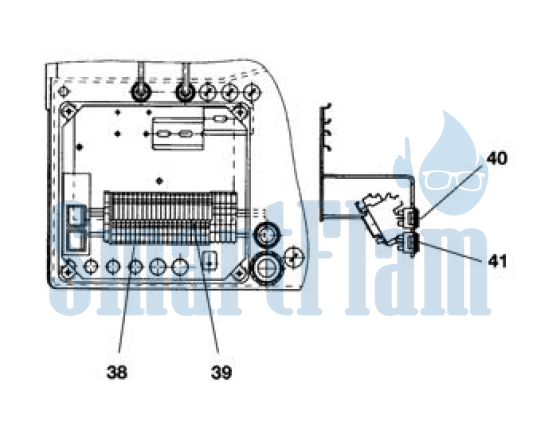

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco EK 3 GL-RO
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Реле давления воздуха DL 50A | 13 013 811 | 123039 |
| 2 | Электромагнитный клапан 121G2320 G⅜» 20Вт DIN черный | 13 013 813 | 112188 |
| 2.1 | Электромагнитная катушка 20Вт 230В 50Гц | 13 014 163 | 115464 |
| 3 | Сервовпривод SQM 53.489A2 | 13 013 814 | 123714 |
| 4 | Регулятор потока 15-140KG/H | 13 013 815 | 8486 |
| 5 | Пружина Ø21.8X98.9 | 13 014 186 | 263067 |
| 6 | Диск Ø18/28X10 SIMRIT | 13 014 187 | 112350 |
| 7 | Жаровая труба Ø125×360 EK 3.50 GL-RO | 13 014 188 | 219045 |
| Жаровая труба Ø159×360 EK 3.70 GL-RO | 13 014 189 | 219049 | |
| 8 | Форсуночный стержень Ø9/16″ L448 | 13 014 190 | 213974 |
| 9 | Фланец EK 3.50 GL-RO Ø125 | 13 012 915 | 14218 |
| Фланец EK 3.70 GL-RO Ø159 | 13 012 909 | 12930 | |
| 10 | Изоляционная прокладка EK 3.50 GL-RO Ø125.5/242X10 | 13 013 102 | 14219 |
| Изоляционная прокладка EK 3.70 GL-RO Ø160/319X10 | 13 013 096 | 12931 | |
| 11 | Держатель электродов поджига EK 3.50 GL-RO Ø25 SCH-BEF 60 | 13 011 903 | 207922 |
| Держатель электродов поджига EK 3.70 GL-RO Ø25 SCH-BEF 98 | 13 012 380 | 212165 | |
| 12 | Головка жаровой трубы EK 3.50 GL-RO Ø125/149X95 | 13 014 191 | 212242 |
| Головка жаровой трубы EK 3.70 GL-RO Ø159/190X97 | 13 013 167 | 212447 | |
| 13 | Пружина воздушной заслонки Ø9X1.6 L16 | 13 013 730 | 8591 |
| 14 | Жидкотопливный насос EK 3.50 GL-RO AJ 6 CE 1002 2P | 13 014 192 | 120229 |
| Жидкотопливный насос EK 3.70 GL-RO RSA 125 | 13 013 144 | 120236 | |
| 14.1 | Комплект фильтр + прокладка AJ 6 CE 1002 | 13 014 194 | 120451 |
| Комплект фильтр + прокладка RSA 125 | 13 014 164 | 120249 | |
| 15 | Реле давления DSA 43 F001 Rp½» | 13 013 824 | 121676 |
| 16 | Электромагнитный клапан 121K6423 19Вт | 13 013 825 | 112124 |
| 16.1 | Электромагнитная катушка 19Вт 230В 50Гц | 13 014 167 | 112225 |
| 17 | Прокладка Ø42.52X2.62 | 13 013 104 | 103431 |
| 18 | Газовая трубка EK 3.50 GL-RO Ø42X288 H50 | 13 014 195 | 214437 |
| Газовая трубка EK 3.70 GL-RO Ø42X288 H59 | 13 014 196 | 214441 | |
| 19 | Газовое сопло «R» (природный газ) Ø42X55 2.5 | 13 011 363 | 218578 |
| 20 | Уравнительный диск EK 3.50 GL-RO Ø110/45 | 13 014 197 | 207921 |
| Уравнительный диск EK 3.70 GL-RO Ø134/50 | 13 014 198 | 212516 | |
| 21 | Жидкотопливный шланг EK 3.50 GL-RO DN8X1500 ⅜»-⅜» DIN4798A | 13 013 082 | 240537 |
| 22 | Электромагнитная муфта EK 3.50 GL-RO Ø12X20/54X22 | 13 014 169 | 261706 |
| Электромагнитная муфта EK 3.70 GL-RO Ø12X30/54X36 | 13 014 170 | 209943 | |
| 23 | Ось воздушной заслонки 4KT10-295 | 13 014 199 | 9964 |
| 24 | Воздушная заслонка E3A | 13 014 200 | 9963 |
| 25 | Электродвигатель 0,9кВт 3X230/400В 50Гц | 13 013 125 | 100834 |
| 26 | Смотровое стекло | 13 020 461 | 13 020 461 |
| 26.1 | Прокладка 74/67X52/45X2 | 13 014 202 | 14682 |
| 27 | Трансформатор поджига ZM 20/12 | 13 011 015 | 116072 |
| 28 | Кабель поджига с разъёмом L300 | 13 011 016 | 31324 |
| 29 | Датчик пламени QRA 2 | 13 012 980 | 203340 |
| 30 | Кабель поджига с разъёмом L400 ST+BU Ø6.4 | 13 014 203 | 31340 |
| 30.1 | Нипель HE1 1KHOM Ø10X52.5 | 13 013 226 | 260384 |
| 31 | Электрод поджига левый Ø8X120 D3 | 13 011 939 | 213389 |
| 32 | Вентилятор Ø218X83 ступица Ø14 | 13 013 325 | 9679 |
| 32.1 | Направляющая всасывоемого воздуха EL3A | 13 014 205 | 9702 |
| 32.2 | Кольцо всасывоемого воздуха Ø180/229X26.5 EL3A | 13 014 206 | 9703 |
| 33 | Сцепление в сборе Ø12X132 | 13 014 207 | 2474 |
| 33.1 | Сцепление Ø12X22 | 13 011 021 | 139 |
| 34 | Рычаг в комплекте Ø12 | 13 014 208 | 212815 |
| 35 | Жидкотопливный шланг DN4X500 Ø6-M12X1.5 DIN4798B | 13 011 032 | 242030 |
| 36 | Электрод поджига правый Ø8X120 D3 | 13 011 939 | 213390 |
| 37 | Завихритель EK 3.50 GL-RO ZØ115 SCH-Ø86 | 13 014 209 | 213343 |
| Завихритель EK 3.70 GL-RO ZØ149 SCH-Ø86 | 13 014 210 | 213341 | |
| 38 | Конденсатор 0,047µФ 250В | 13 011 024 | 100548 |
| 39 | Наклемник 28GR 3BL | 13 013 842 | 29798 |
| 40 | 3-х позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 41 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| Топочный автомат LFL 1.333 | 13 013 222 | 263598 | |
| Цоколь топочного автомата AGM4 | 13 011 762 | 261655 | |
| 43 | Регулирование в комплекте | 13 013 843 | 9770 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 3 GL-RO будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 3 GL-RO принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 3 GL-RO,
и сами комбинированные горелки Elco EK 3 GL-RO
