Запчасти для мазутной горелки Elco серии EK 3 S-Z(A)
Заявки на запчасти для мазутной горелки Elco EK 3 S-Z(A) принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать мазутные горелки Elco EK 3 S-Z(A), заказать запчасти для мазутной горелки Elco EK 3 S-Z(A) в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для мазутной горелки Elco EK 3 S-Z(A) (Схема)

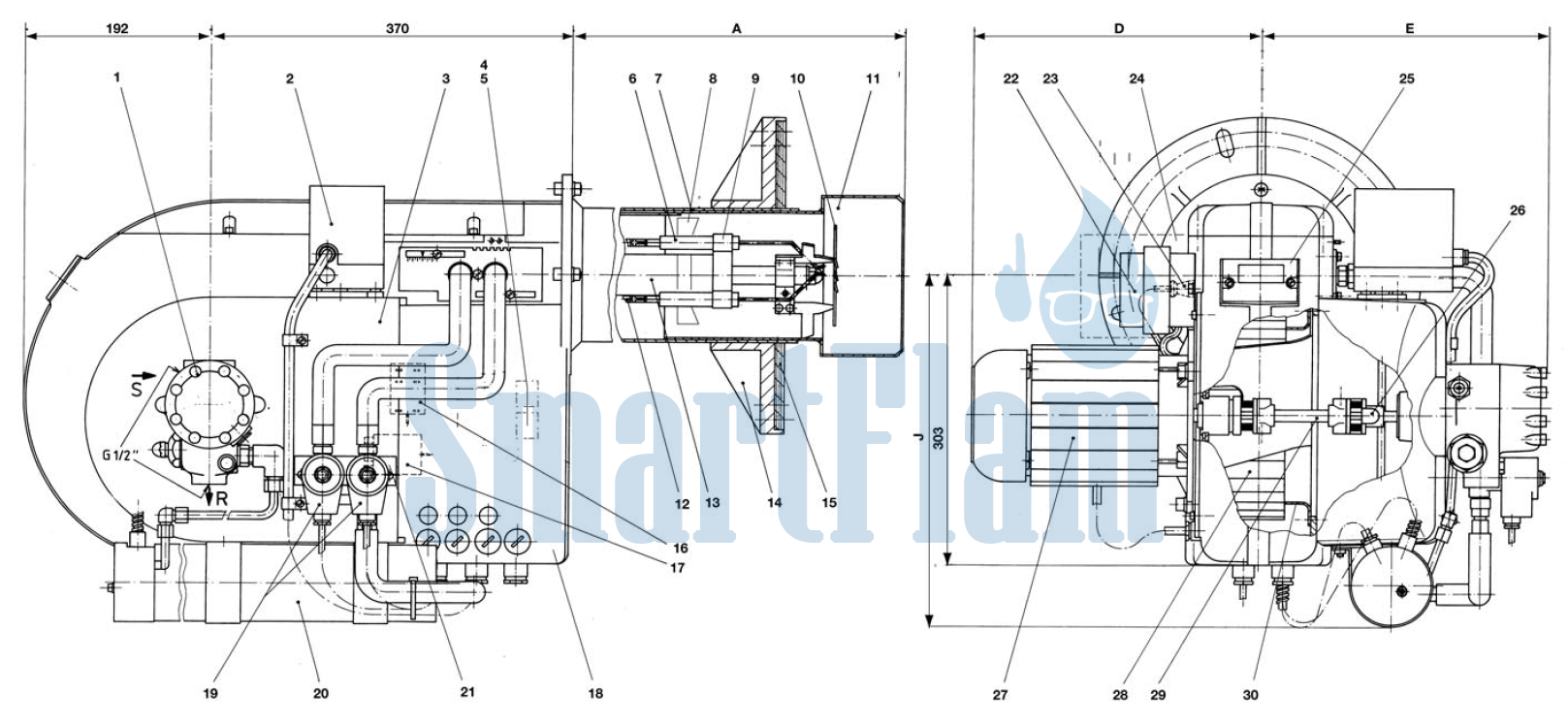

1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco EK 3 S-Z(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Жидкотопливный насос EK 3.50 E6NC 2101 л/ч, 14-18 бар | 13 015 329 | 13 1825 785 |
| Жидкотопливный насос EK 3.70 E7NC 3251 л/ч, 14-28 бар | 13 018 617 | 120093 | |
| 2 | Сервопривод SQN31.121A2730 4.5″ 90º | 13 020 426 | 262337 |
| 3 | Корпус | 28847 | |
| 4 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| 5 | Переключатель «авто/ручной» | 13 016 885 | 262422 |
| 6 | Электрод поджига х14 | 13 013 031 | 15850 |
| 7 | Жаровая труба EK 3.50 Ø125X410 | 13 013 275 | 9672 |
| Жаровая труба EK 3.70 Ø140X410 | 13 013 276 | 9763 | |
| 8 | Завихритель (исполнение А) EK 3.50 x86 | 28822 | |
| Завихритель (исполнение А) EK 3.70 x95 | 19924 | ||
| 9 | Держатель электрода | 13 019 099 | 2644 |
| 10 | Уравнительный диск EK 3.50 LA9 x110 | 13 012 849 | 9663 |
| Уравнительный диск EK 3.50 LA9 x110 (исполнение А) | 28820 | ||
| Уравнительный диск EK 3.70 Drall x110 | 13 020 448 | 12796 | |
| Уравнительный диск EK 3.70 Drall x110 (исполнение А) | 28820 | ||
| 10.1 | Держатель уравнительного диска EK 3.50 (исполнение А) | 12235 | |
| Держатель уравнительного диска EK 3.70 (исполнение А) | 28859 | ||
| 11 | Головка жаровой трубы в комплекте EK 3.50 х125 Ø149 | 13 014 226 | 10181 |
| Головка жаровой трубы в комплекте EK 3.50 х125 Ø140 (исполнение А) | 28819 | ||
| Головка жаровой трубы в комплекте EK 3.70 х140 Ø167 | 13 013 154 | 12428 | |
| Головка жаровой трубы в комплекте EK 3.70 х140 … (исполнение А) | 28824 | ||
| 12 | Кабель поджига L725 | 13 015 333 | 1840 |
| 13 | Форсуночный стержень в комплекте 900 Вт, 230 В | 13 020 449 | 12743 |
| 13.1 | Форсуночный фильтр | 13 015 326 | 118942 |
| 13.2 | Прокладка 7,65 Ø1,78 | 13 020 450 | 101388 |
| 14 | Фланец EK 3.50 x125 Ø250 | 13 012 915 | 14218 |
| Фланец EK 3.70 x140 Ø330 | 13 012 913 | 14066 | |
| 15 | Изоляционная прокладка Ø125.5/242X10 EK 3.50 S-Z(A) | 13 013 102 | 14219 |
| Изоляционная прокладка Ø140.5/319X10 EK 3.70 S-ZA (A) | 13 013 101 | 14217 | |
| 16 | Двойной термостат проточного подогревателя | 13 018 850 | 123903 |
| 17 | Термостат форсуночного стержня | 13 018 372 | 120605 |
| 18 | Конденсатор 0,047µФ 250В | 13 011 024 | 100548 |
| 19 | Электромагнитный клапан 50Гц | 13 018 909 | 120313 |
| Электромагнитный клапан 60Гц | 13 014 728 | 124393 | |
| 19.1 | Электромагнитная катушка клапана 50Гц | 13015 324 | 103873 |
| Электромагнитная катушка клапана 60Гц | 13 015 245 | 115052 | |
| 20 | Проточный подогреватель EK 3.50 1,89-2,55кВт 3Ø380-3Ø440В | 13 020 456 | 39008 |
| Проточный подогреватель EK 3.50 1,89кВт 3Ø220В | 13 020 457 | 39269 | |
| Проточный подогреватель EK 3.70 2,7-3,6кВт 3Ø380-3Ø440В | 13 020 458 | 39007 | |
| Проточный подогреватель EK 3.70 2,7кВт 3Ø220В | 13 020 459 | 39270 | |
| 21 | Поперечный распределитель | 13 020 460 | 12764 |
| 22 | Трансформатор поджига ZM20/10 230В | 13 013 256 | 1738197 702 |
| 23 | Датчик пламени QRB | 13 014 397 | 12008 015 |
| 24 | Топочный автомат LAL 1.25 | 13 009 185 | 120101 |
| 24.1 | Цоколь топочного автомата AGM4 | 13 009 797 | 120100 |
| 25 | Смотровое стекло | 13 020 461 | 13020 461 |
| 25.1 | Прокладка 74/67X52/45X2 | 13 014 202 | 14682 |
| 26 | Сцепление Ø11.5X22 | 13 012 833 | 1616 |
| 27 | Электродвигатель EK 3.50 0,55кВт 3Ø 280/400В, 50/60Гц | 13 013 124 | 100821 |
| Электродвигатель EK 3.50 0,9кВт 3Ø 280/400В, 50/60Гц | 13 013 125 | 100834 | |
| Электродвигатель EK 3.70 0,9кВт 3Ø 280/400В, 50/60Гц | 13 013 125 | 100834 | |
| 28 | Вентилятор Ø218X83 ступица Ø14 | 13 013 325 | 9679 |
| Вентилятор Ø218 x210 Ø86 60 Гц | 6289 | ||
| 29 | Сцепление в сборе L100 | 13 012 835 | 9692 |
| 30 | Кольцо всасывоемого воздуха Ø180/229X26.5 EL3A | 13 014 206 | 9703 |
| 31 | Медная жидкотопливная трубка в комплекте | 13 010 232 | 13010 232 |
| Поз. | Принадлежности | Арт. № | Арт. № |
| Жидкотопливные шланги для прямой и обратной линий Комплект состоит из: 2 жидкотопливных шлангов DN16, 850мм 1 углового резьбового соединения 4 соединительных элементов 5 прокладочных колец 4 медных прокладочных колец | — | 28748 | |
| Внешний подогреватель готов к установке | 13 018 899 | 28749 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 3 S-Z(A) будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 3 S-Z(A) принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 3 S-Z(A),
и сами мазутные горелки Elco EK 3 S-Z(A)
