Запчасти для газовой горелки Elco серии EK 4 G-RO(A)
Заявки на запчасти для газовой горелки Elco EK 4 G-RO(A) принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco EK 4 G-RO(A), заказать запчасти для газовой горелки Elco EK 4 G-RO(A) в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco EK 4 G-RO(A) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Elco EK 4.90 G-RO | 13 007 886 |
| 13 019 927 | |
| Газовая горелка Elco EK 4.90 G-ROA | 13 007 865 |
| 13 019 919 | |
| Газовая горелка Elco EK 4.135 G-RO | 13 007 887 |
| 13 020 433 | |
| Газовая горелка Elco EK 4.135 G-ROA | 13 007 479 |
| 13 019 920 | |
| Газовая горелка Elco EK 4.175 G-ROA | 13 007 869 |
| 13 019 921 |

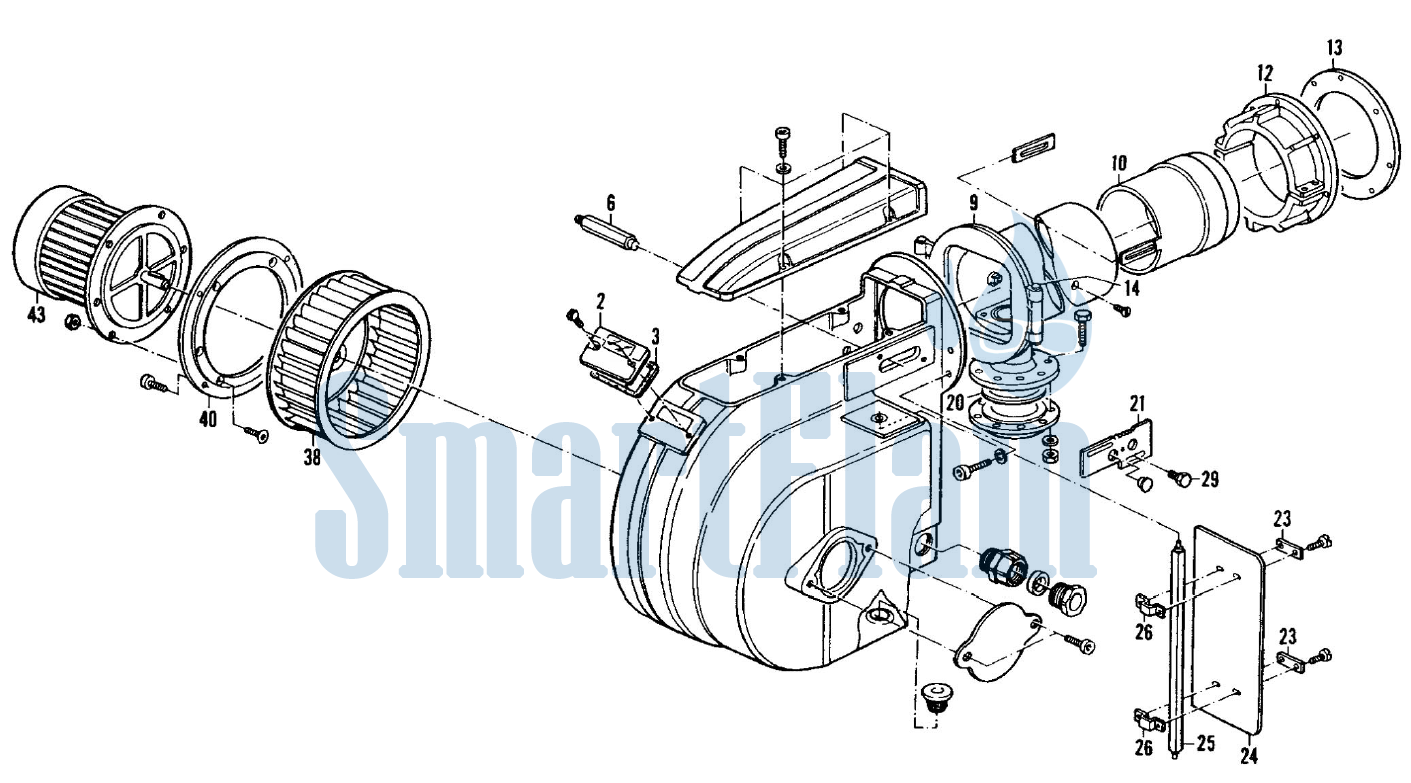

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco EK 4 G-RO(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 2 | Смотровое стекло | 13 020 538 | 13 020 538 |
| 3 | Прокладка 82X37 | 13 011 001 | 14675 |
| 9 | Жаровая труба Ø185×470 | 13 011 857 | 39469 |
| Жаровая труба Ø220×610 EK 4.175 G-RO(A) | 13 011 859 | 39473 | |
| 10 | Головка жаровой трубы Ø185/190X97 EK 4.90 GL-RO | 13 013 821 | 219250 |
| Головка жаровой трубы Ø185/220X110 EK 4.135 GL-RO | 13013 170 | 218544 | |
| Головка жаровой трубы Ø220/261X130 EK 4.175 GL-RO | 13013 165 | 211233 | |
| 11 | Планка для расширенной версии 250X22 | 13 014 238 | 12497 |
| 12 | Фланец Ø185 | 13 011 008 | 26151 |
| Фланец Ø220 EK 4.175 G-RO(A) | 13 011 009 | 3066 | |
| 13 | Изоляционная прокладка Ø190/310X10 | 13 011 004 | 419 |
| Изоляционная прокладка Ø225/370X10 EK 4.175 G-RO(A) | 13 011 005 | 420 | |
| 14 | Шарнирно-укрепленный болт Ø12X160-ST | 13 013 760 | 39460 |
| 20 | Прокладка | 13 017 322 | 104286 |
| Прокладка EK 4.175 | 13 017 323 | 106236 | |
| 21 | Шильдик со шкалой 215X64 E4 | 13 017 323 | 215108 |
| 23 | Прокладка 34X12X2.5 | 13 014 235 | 3464 |
| 24 | Воздушная заслонка 298X153.5 E4 | 13 011 019 | 12906 |
| 25 | Ось воздушной заслонки 4KT10-352 | 13 013 762 | 12907 |
| 26 | Фиксирующая скоба 4KT10 10.1X2 | 13 014 233 | 3614 |
| 38 | Вентилятор Ø250X106 ступица Ø24 EK 4.90 G-RO(A) | 13 013 755 | 13592 |
| Вентилятор Ø250X105 ступица Ø24 EK 4.135 G-RO(A) | 13 010 167 | 14406 | |
| Вентилятор Ø250X105 ступица Ø28 EK 4.175 G-RO(A) | 13 013 323 | 8693 | |
| 40 | Промежуточный фланец Ø260/130 | 13 014 239 | 14411 |
| Промежуточный фланец Ø260/180 EK 4.175 | 13 017 330 | 8694 | |
| 43 | Электродвигатель 2,2 кВт 3X230/400В 50Гц | 13 011 014 | 103046 |
| Электродвигатель 3,0 кВт 3X230/400В 50Гц EK 4.175 G-RO(A) | 13 013 126 | 103047 |
| 1.4 | Сильфон Ø37-Ø44X180 черный | 13 017 331 | 112781 |
| 1.5 | Пружина Ø42X240 | 13 013 743 | 263070 |
| 1.8 | Газовая трубка Ø65X294 H87.5 | 13 013 827 | 39546 |
| Газовая трубка Ø98X429 R105 EK 4.175 G-RO(A) | 13 014 168 | 39612 | |
| 1.11 | Газовое сопло Ø65.2X98 | 13 017 333 | 217542 |
| Газовое сопло Ø88.9X110 EK 4.175 G-RO(A) | 13 013 828 | 218591 | |
| 1.12 | Электрод поджига Ø14X200 Ø4 1XGEB 110º | 13 013 057 | 218357 |
| 1.23 | Уравнительный диск Ø140X183 EK 4.90 G-RO(A) | 13 017 332 | 39891 |
| Уравнительный диск Ø168X228 EK 4.135 G-RO(A) | 13 012 857 | 39892 | |
| Уравнительный диск Ø187X98/203 EK 4.175 G-RO(A) | 13 012 858 | 39893 | |
| 1.24 | Решётчатый диск Ø84 | 13 012 881 | 218628 |
| Решётчатый диск Ø115 EK 4.175 G-RO(A) | 13 012 878 | 213457 | |
| 1.25 | Завихритель Ø174/Ø116 L410 | 13 013 840 | 219264 |
| Завихритель Ø207/Ø160 EK 4.175 G-RO(A) | 13 013 841 | 212847 | |
| 1.26 | Прокладка Ø68/92X2 | 13 013 752 | 39484 |
| Прокладка 120/111.5X2 EK 4.175 G-RO(A) | 13 013 753 | 39521 | |
| 1.29 | Кабель поджига с разъёмом L300 ST+BU Ø6.4 | 13 011 016 | 19614 |
| 1.30 | Кабель поджига с разъёмом L600 ST+BU Ø6.4 Ø13.5 | 13 013 834 | 16971 |
| Кабель поджига с разъёмом L800 ST+BU Ø6.4 Ø13.5 EK 4.175 G-RO(A) | 13 013 885 | 29729 |

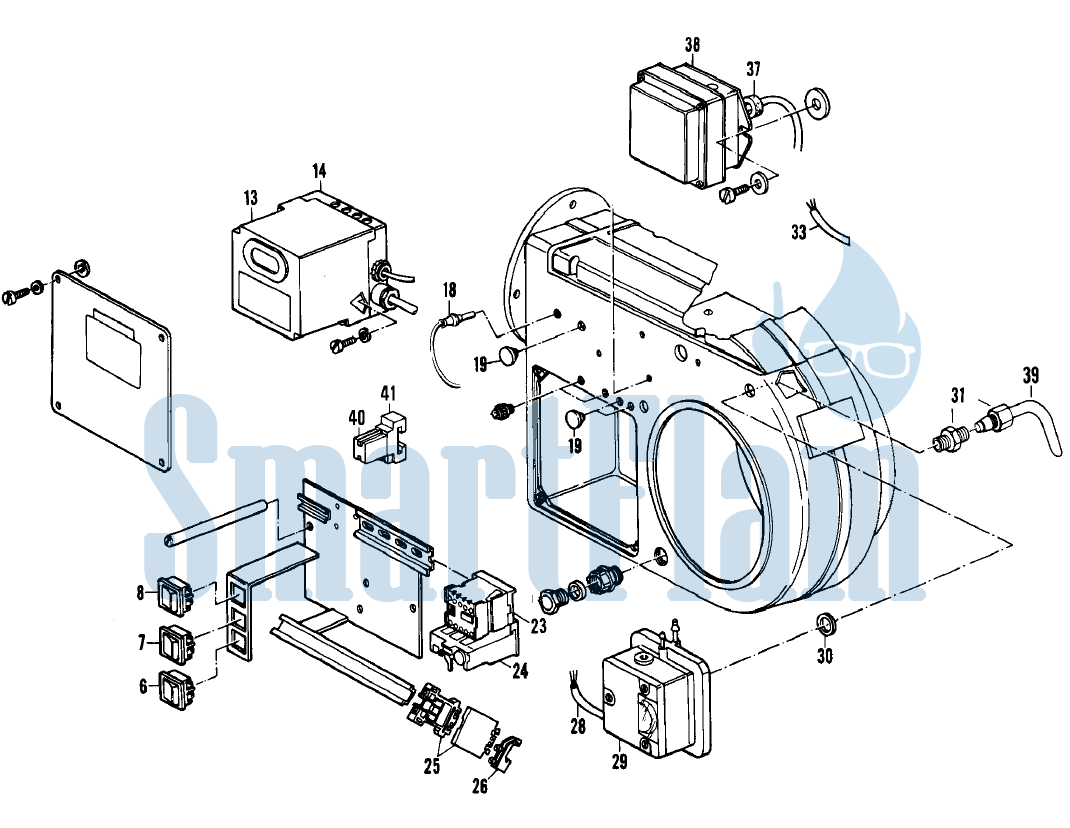

| 6 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| 7 | 3-позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 8 | Переключатель «авто/ручной» [1/21] | 13 016 885 | 262422 |
| 13 | Топочный автомат LFL 1.333 | 13 011 763 | 263598 |
| Топочный автомат LGK 16 (TRD версия) | 13 009 204 | ||
| 14 | Цоколь топочного автомата AGM4 для LFL 1.333 | 13 011 762 | 261655 |
| Цоколь топочного автомата AGM4 для LGK 16 (TRD версия) | 13 009 174 | ||
| 18 | Датчик пламени QRA 2(1) | 13 012 980 | 203340 |
| Датчик пламени QRA 53 (TRD версия) | 13 009 215 | ||
| 23 | Контактор B6-40-00 220/240В 40-450Гц | 13 011 025 | 120140 |
| 24 | Реле защиты от перегрузки T7DU 6.0 4.0-6.0A | 13 011 026 | 120147 |
| Реле защиты от перегрузки T7DU 9.0 6.0-9.0A A EK 4.175 G-ROA | 13 013 250 | 120148 | |
| 25 | Наклеммник 24GR 3BL | 13 013 765 | 16857 |
| 26 | Шина заземления UK5-TWIN-PE | 13 011 890 | 263820 |
| 29 | Реле давления воздуха DL 50A | 13 013 811 | 123039 |
| 30 | Медная прокладка R¼» Ø13.5/17.9X1.5 | 13 011 033 | 15667 |
| 31 | Резьбовое соединение 8 L-R¼ | 13 016 887 | 101361 |
| 33 | Кабель сервопривода 12X0.75-1500 | 13 016 888 | 218431 |
| 37 | Прокладка Ø11/18X18 | 13 014 580 | 103164 |
| 38 | Трансформатор поджига ZE30/7.5 | 13 013 261 | 263064 |
| 39 | Медная трубка | 13 015 497 | 123069 |
| 40 | Cиловое реле MY4-US-SV 220/240VAC (S) | 13 011 027 | 262991 |
| 41 | Цоколь реле 14-контактный PYF14A-E | 13 015 418 | 262990 |

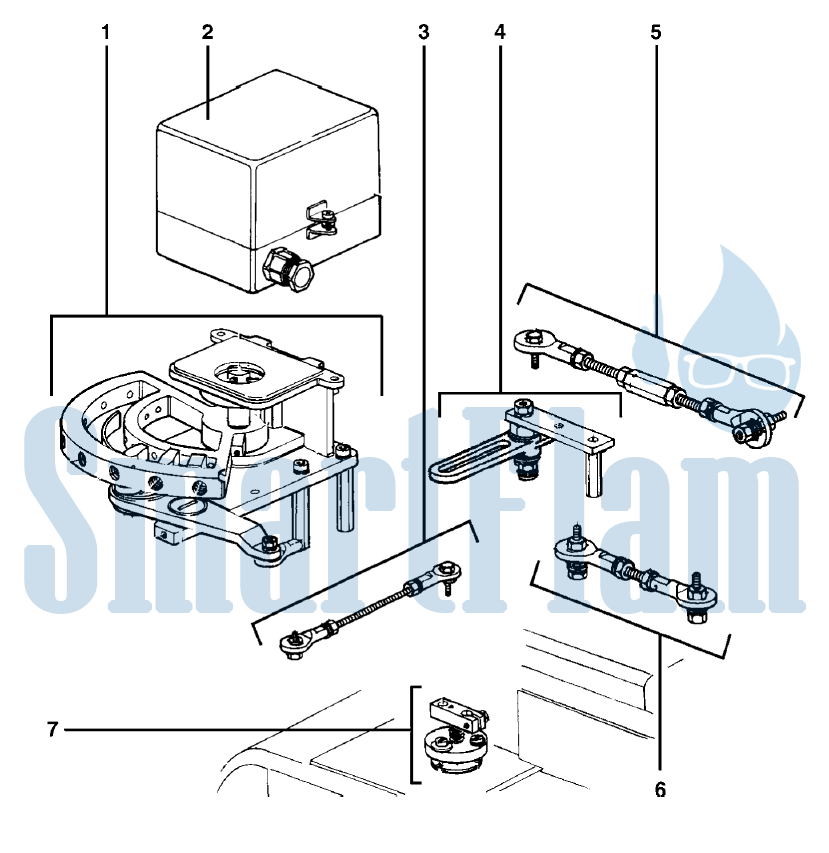

| 1 | Регулирование в комплекте | 13 011 190 | 9780 |
| 2 | Сервопривод EAS2 38″/90º 5 с | 13 011 784 | 136194 |
| 3 | Карданный шарнир с резьбовым стержнем | 13 016 889 | 13 016 889 |
| 4 | Рычаг воздушной заслонки | 13 017 344 | 13 017 344 |
| 5 | Карданный шарнир с резьбовым стержнем | 13 017 345 | 13 017 345 |
| 6 | Карданный шарнир с резьбовым стержнем | 13 016 892 | 13 016 892 |
| 7 | Регулятор воздушной заслонки | 13 016 893 | 13 016 893 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 4 G-RO(A) будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 4 G-RO(A) принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 4 G-RO(A),
и сами газовые горелки Elco EK 4 G-RO(A)
