Запасные части для газовой горелки Elco EK 4 G-ZV(A) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Elco EK 4.95 G-ZVA 33 | 13 008 025 |
| Газовая горелка Elco EK 4.135 G-ZVA | 13 019 925 |
| 13 008 027 | |
| Газовая горелка Elco EK 4.135 G-ZVA 33 | 13 008 026 |
| Газовая горелка Elco EK 4.175 G-ZVA | 13 019 926 |
| 13 008 028 | |
| Газовая горелка Elco EK 4.175 G-ZVA 33 | 13 008 056 |

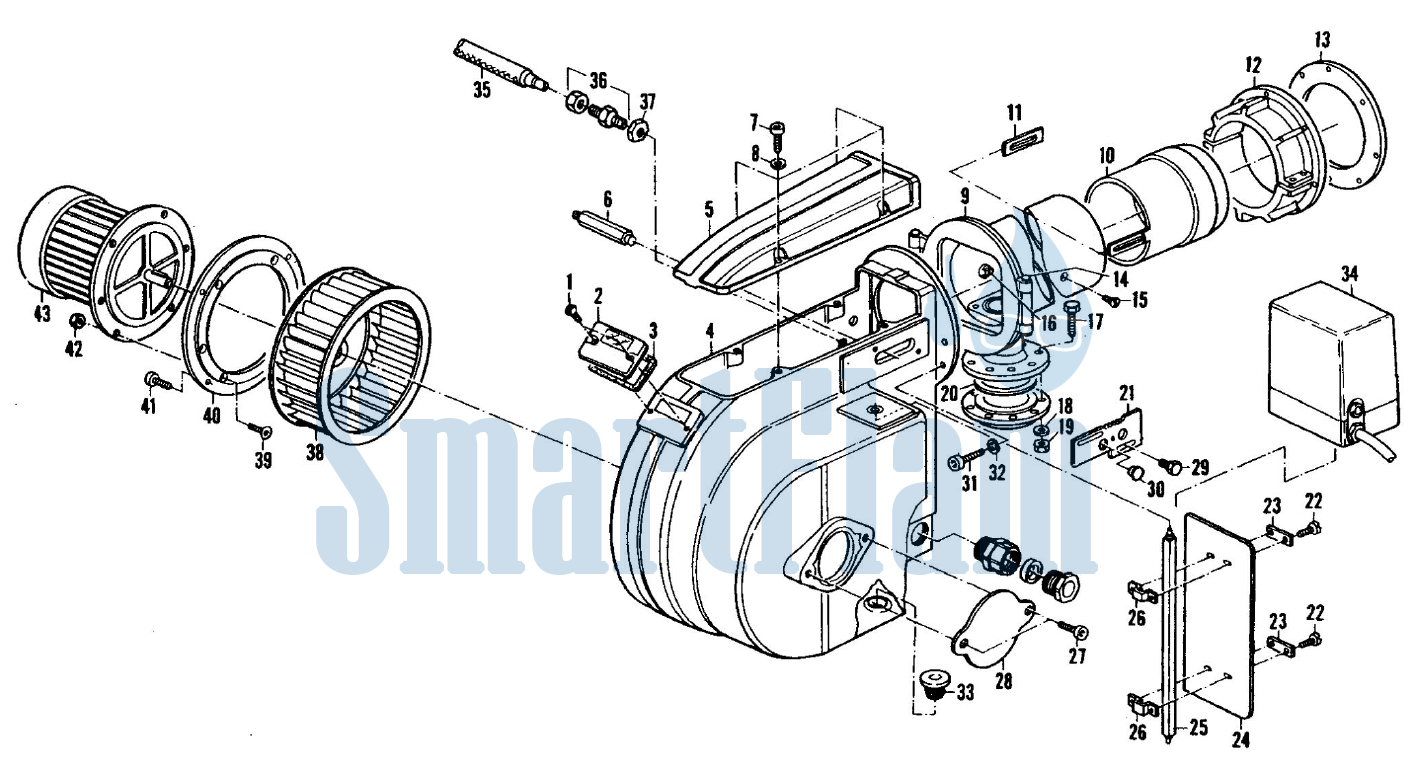

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco EK 4 G-ZV(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Винт DIN EN ISO 2010-M4X10 | 100161 | |
| 2 | Смотровое стекло | 13 020 538 | 13 020 538 |
| 3 | Прокладка 82X37 | 13 011 001 | 14675 |
| 4 | Кожух | 39564 | |
| 5 | Крышка | 12864 | |
| 6 | Ввинчиваемая втулка | 218319 | |
| 7 | Винт ISO 4762 — DIN 912 M5X20 | 100246 | |
| 8 | Шайба DIN 128A Ø5.1/9.2 | 100737 | |
| 8.1 | Шайба DIN 125A Ø4.3/9X0.8 | 120567 | |
| 9 | Жаровая труба Ø185×470 | 13 011 857 | 39469 |
| Жаровая труба Ø220×610 EK 4.175 G-ZV(A) | 13 011 859 | 39473 | |
| 10 | Головка жаровой трубы Ø185/190X97 EK 4.90 G-ZV(A) | 13 013 821 | 219250 |
| Головка жаровой трубы Ø185/220X110 EK 4.135 G-ZV(A) | 13 013 170 | 218544 | |
| Головка жаровой трубы Ø220/261X130 EK 4.175 G-ZV(A) | 13 013 165 | 211233 | |
| 11 | Планка для расширенной версии 250X22 | 13 014 238 | 12497 |
| 12 | Фланец Ø185 | 13 011 008 | 26151 |
| Фланец Ø220 EK 4.175 G-ZV(A) | 13 011 009 | 3066 | |
| 13 | Изоляционная прокладка Ø190/310X10 | 13 011 004 | 419 |
| Изоляционная прокладка Ø225/370X10 EK 4.175 G-ZV(A) | 13 011 005 | 420 | |
| 14 | Шарнирно-укрепленный болт Ø12X160-ST | 13 013 760 | 39460 |
| 14.1 | Болт, шарнирно-закрепленный Ø12X168 | 13 013 757 | 39461 |
| 15 | Винт с потайной головкой 123G M6X8 Ø12.3 | 13 011 906 | 10339 |
| 16 | Гайка головки жаровой трубы M6 | 13 011 907 | 14255 |
| 17 | Винт с шестигранной головкой DIN 933 EN 24017-M16X60 | 100493 | |
| 18 | Шайба DIN 7980 | 265263 | |
| 19 | Шестигранная гайка DIN 934 EN 24032-M16 | 100560 | |
| 20 | Прокладка 77/127X2 | 101517 | |
| Прокладка 90/142X2 EK 4.175 G-ZV(A) | 101518 | ||
| 21 | Шильдик со шкалой 215X64 E4 | 13 017 323 | 215108 |
| 22 | Винт DIN 84 EN ISO1027-Z4-M4X10 | 103119 | |
| 23 | Прокладка 34X12X2.5 | 13 014 235 | 3464 |
| 24 | Воздушная заслонка 298X153.5 E4 | 13 011 019 | 12906 |
| 25 | Ось воздушной заслонки 4KT10-320.5 | 13 011 020 | 218314 |
| 26 | Фиксирующая скоба 4KT10 10.1X2 | 13 014 233 | 3614 |
| 27 | Винт DIN 912 ISO4762-M8X16 | 100212 | |
| 28 | Крышка 92 2X11.5 | 219072 | |
| 29 | Винт DIN EN 24017-M5X16 | 100423 | |
| 30 | Заглушка PG16 | 101195 | |
| 30.1 | Гайка PG16 | 23863 | |
| 31 | Винт DIN 912 ISO4762-M10X30 | 100229 | |
| 32 | Шайба DIN 128A Ø10.2/18.1 | 100740 | |
| 33 | Опорный фланец | 13241 | |
| 34 | Сервопривод SQN31.402A2730 30″/90º | 13 013 233 | 262434 |
| 35 | Импульсная линия | ||
| Импульсная линия ISO2340A Ø10X35 EK 4.175G-ZV(A) | |||
| 36 | Винт импульсной линии 8 L-R1/4 | ||
| 37 | Гайка DIN 431 G¼»X6 | ||
| 38 | Вентилятор Ø250X106 ступица Ø24 EK 4.90 G-ZV(A) | ||
| Вентилятор Ø250X105 ступица Ø24 EK 4.135 G-ZV(A) | |||
| Вентилятор Ø250X105 ступица Ø28 EK 4.175 G-ZV(A) | |||
| 39 | Винт с потайной головкой DIN7991-M12X35 | ||
| Ось с резьбой DIN913 -M10X35 | |||
| 40 | Промежуточный фланец Ø260/130 | ||
| Промежуточный фланец Ø260/180 EK 4.175 G-ZV(A) | |||
| 41 | Винт DIN 912 ISO4762-M6X20 | ||
| 42 | Шестигранная гайка DIN 934 EN 24032-M12 | ||
| Шестигранная гайка DIN 934 EN 24032-M10 | |||
| 43 | Электродвигатель 2,2 кВт 3X230/400В 50Гц | ||
| Электродвигатель 3,0 кВт 3X230/400В 50Гц EK 4.175 G-GZ(A) | |||
| Группа газовых клапанов EK 4.95 G-ZVA 33 | 13 008 041 | ||
| Группа газовых клапанов EK 4.135 G-ZVA 33 | 13 008 050 | ||
| Группа газовых клапанов EK 4.175 G-ZVA 33 | 13 008 060 |

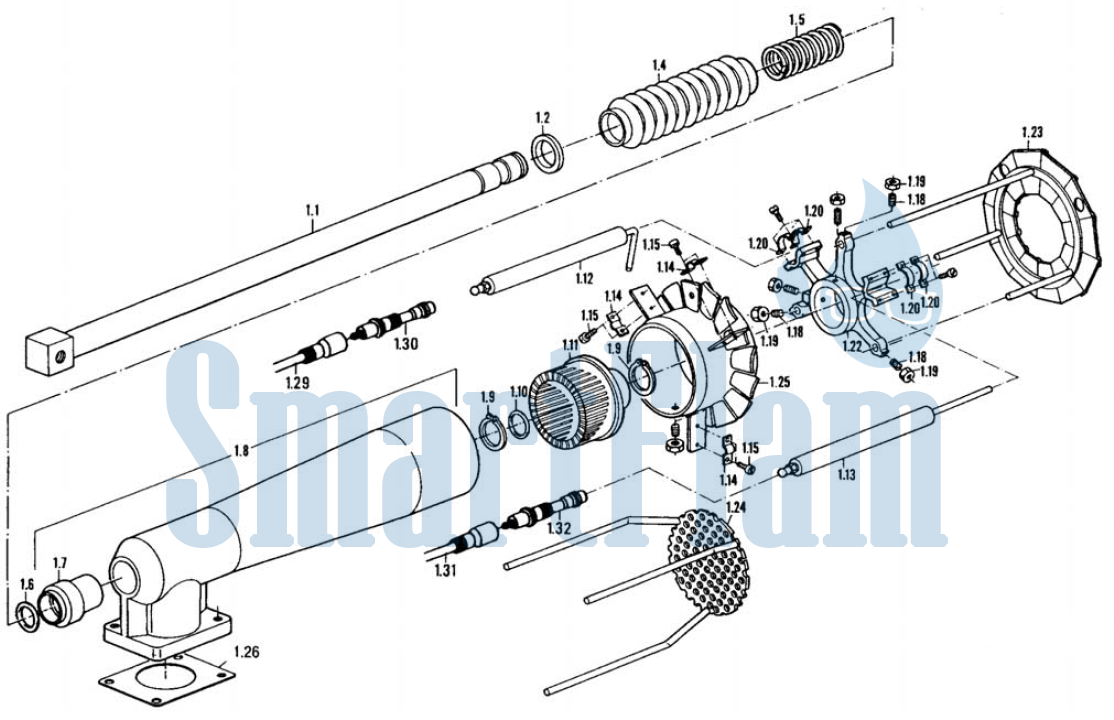

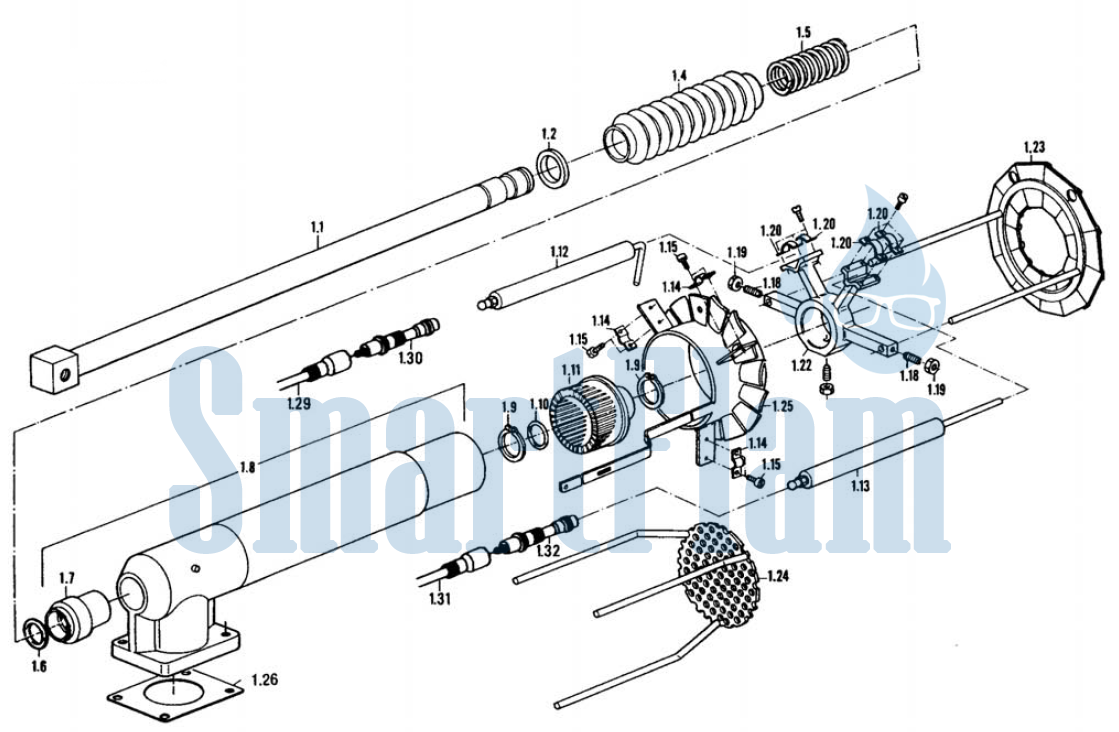

| 1.1 | Газовая трубка Ø30X610 до 1995 | 218571 | |
| Газовая трубка Ø30X728 EK 4.175 до 1995 | 218315 | ||
| Газовая трубка Ø30X610 с 1996 | 39578 | ||
| Газовая трубка Ø30X746 EK 4.175 с 1996 | 39581 | ||
| 1.2 | Шайба | 265535 | |
| 1.4 | Сильфон Ø37-Ø44X180 черный | 13 013 744 | 112781 |
| 1.5 | Пружина Ø42X240 | 13 013 743 | 263070 |
| 1.6 | Прокладка Ø29.75X3.53 NITRIL | 112546 | |
| 1.7 | Опорная втулка | 215536 | |
| 1.8 | Газовая трубка Ø65X310 H77 до 1995 | 218553 | |
| Газовая трубка Ø98X445 H88 EK 4.175 до 1995 | 218292 | ||
| Газовая трубка Ø65X294 H87.5 с 1996 | 39546 | ||
| Газовая трубка Ø98X429 R105 EK 4.175 с 1996 | 39612 | ||
| 1.9 | Предохранительное кольцо NFE 27-163 | 109010 | |
| 1.10 | Прокладка Ø29.82X2.62 VITON | 112983 | |
| Прокладка Ø29.74X3.53 VITON EK 4.175 G-ZV(A) | 263616 | ||
| 1.11 | Газовое сопло Ø62.5X82 до 1995 | 218388 | |
| Газовое сопло Ø88.9X94 EK 4.175 до 1995 | 218588 | ||
| Газовое сопло Ø65.2X98 с 1996 | 13 013 828 | 217542 | |
| Газовое сопло Ø88.9X110 EK 4.175 с 1996 | 13 014 172 | 218591 | |
| 1.12 | Электрод поджига Ø14X200 Ø4 1XGEB 110º | 13 013 057 | 218357 |
| 1.13 | Электрод ионизации Ø14X200 Ø4 L70 | 13 013 058 | 218358 |
| 1.14 | Фиксирующая скоба Ø8 | 13 013 819 | 261318 |
| 1.15 | Винт DIN EN ISO 1027-M4X12 | 100024 | |
| 1.18 | Ось с резьбой DIN916-M4X12 | 265508 | |
| 1.19 | Шестигранная гайка DIN EN 24032-M4 | 100546 | |
| 1.20 | Фиксирующая скоба Ø8 | 13 013 819 | 261318 |
| 1.22 | Держатель электрода Ø40 EK 4.90 G-ZV(A) | 13 013 818 | 219254 |
| Держатель электрода Ø40 EK 4.135 G-ZV(A) | 13 013 819 | 218558 | |
| Держатель электрода Ø50 EK 4.175 G-ZV(A) | 13 013 820 | 218313 | |
| 1.23 | Уравнительный диск Ø140X180 EK 4.90 до 1995 | 13 017 401 | 219258 |
| Уравнительный диск Ø168X225 EK 4.135 до 1995 | 13 018 843 | 218576 | |
| Уравнительный диск Ø187X95/200 EK 4.175 до 1995 | 13 017 923 | 218350 | |
| Уравнительный диск Ø140X183 EK 4.90 с 1996 | 13 017 332 | 39891 | |
| Уравнительный диск Ø168X228 EK 4.135 с 1996 | 13 012 857 | 39892 | |
| Уравнительный диск Ø187X98/203 EK 4.175 с 1996 | 13 012 858 | 39893 | |
| 1.24 | Решётчатый диск Ø84 | 13 012 881 | 218628 |
| Решётчатый диск Ø115 EK 4.175 G-ZV(A) | 13 012 878 | 213457 | |
| 1.25 | Завихритель Ø174/Ø116 L410 | 13 013 840 | 219264 |
| Завихритель Ø207/Ø160 EK 4.175 G-ZV(A) | 13 013 841 | 212847 | |
| 1.26 | Прокладка 118X88X2 до 1995 | 218404 | |
| Прокладка Ø68/92X2 с 1996 | 13 013 752 | 39484 | |
| 1.27 | Винт DIN 24017-M6X12 EK 4.90/135 | 100431 | |
| 1.28 | Пружина Ø6.2/12.5X0.7 EK 4.90/135 | 265449 | |
| 1.29 | Кабель поджига с разъёмом L300 ST+BU Ø6.4 | 13 011 016 | 19614 |
| 1.30 | Кабель поджига с разъёмом L600 ST+BU Ø6.4 Ø13.5 | 13 013 834 | 16971 |
| Кабель поджига с разъёмом L800 ST+BU Ø6.4 Ø13.5 EK 4.175 G-ZV(A) | 13 013 835 | 29729 | |
| 1.31 | Кабель ионизации с разъёмом L450 Ø6.4/Ø2.5 | 13 016 877 | 16973 |
| 1.32 | Кабель ионизации с разъёмом L600 Ø6.4 | 13 016 876 | 16972 |
| Кабель ионизации с разъёмом L800 Ø6.4 EK 4.175 G-ZV(A) | 29727 |

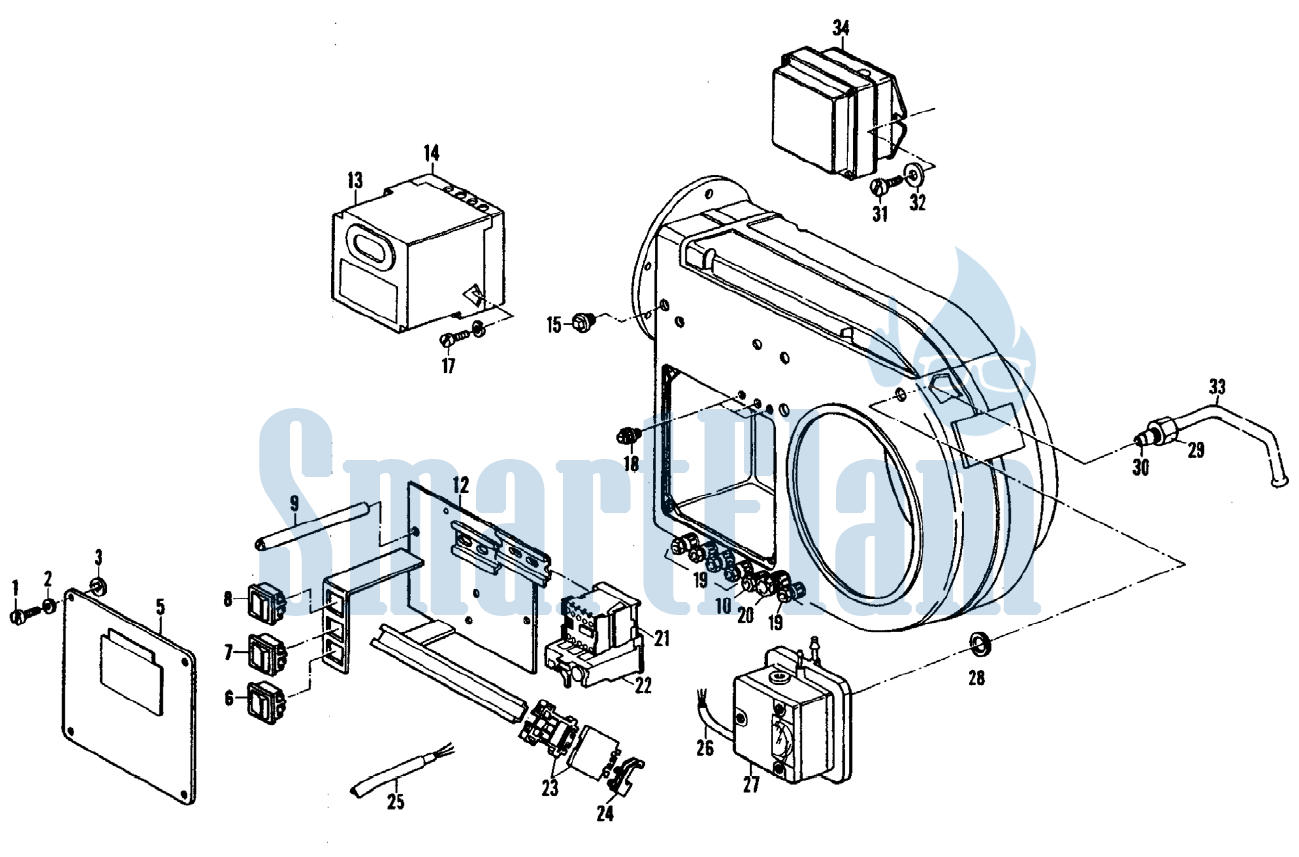

| 1 | Винт DIN EN ISO 1207-M5X12 | 100036 | |
| 2 | Шайба DIN433 Ø5.3/9X1 | 100632 | |
| 3 | Гайка Ø4.5 | 116299 | |
| 5 | Крышка 213X198 | 9998 | |
| 6 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| 7 | 3-позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 8 | Переключатель «авто/ручной» | 13 016 885 | 262422 |
| 9 | Гайка Ø8X120 | 14442 | |
| 10 | Резьбовое соединение PG16 | 23857 | |
| 12 | Консоль | 218616 | |
| 13 | Топочный автомат LFL 1.333 (… только для версии ZVA) | 13 011 763 | 263598 |
| 13.1 | Датчик пламени QRA 2 | 13 012 980 | 203340 |
| 14 | Цоколь топочного автомата AGM4 (… только для версии ZVA) | 13 011 762 | 261655 |
| 15 | Заглушка GPN710 R¼» PP | 102874 | |
| 17 | Винт DIN 7500 EN ISO 1207-Z4-M4X8 | 103240 | |
| 18 | Резьбовой кабельный уплотнитель PG9 | 120150 | |
| 19 | Резьбовое соединение PG11 | 120151 | |
| 20 | Резьбовое соединение PG21 | 120154 | |
| 21 | Контактор B6-40-00 220/240В 40-450Гц | 13 011 025 | 120140 |
| 22 | Реле защиты от перегрузки T7DU 6.0 4.0-6.0A | 13 011 026 | 120147 |
| Реле защиты от перегрузки T7DU 9.0 6.0-9.0A EK 4.175 G-ZVA | 13 013 250 | 120148 | |
| 23 | Наклеммник 24GR 3BL | 13 013 765 | 16857 |
| 24 | Шина заземления UK5-TWIN-PE | 13 011 890 | 263820 |
| 25 | Соединительная клемма (… только для версии ZVA) | 16856 | |
| 26 | Кабель реле давления воздуха 4X0.75-860 | 13 016 886 | 205482 |
| 27 | Реле давления воздуха DL 3A | 13 013 183 | 262373 |
| Реле давления воздуха DL 50A | 13 013 811 | 123039 | |
| 28 | Медная прокладка R¼» Ø13.5/17.9X1.5 | 13 011 033 | 15667 |
| 29 | Резьбовое соединение 8 L-R¼» | 101317 | |
| 30 | Конусообразный переходник медной трубки | 115996 | |
| 31 | Винт DIN 84 EN ISO 1207-M6X10 | 100047 | |
| 32 | Шайба DIN125A Ø6.4/12X1.6-ST | 100619 | |
| 33 | Медная трубка | 218570 | |
| 34 | Трансформатор поджига ZM 20/12 | 13 011 015 | 116072 |
| Трансформатор поджига ZE30/7.5 | 13 013 261 | 263064 |
