Запчасти для комбинированной горелки Elco серии EK 4 GL-RO
Заявки на запчасти для комбинированной горелки Elco EK 4 GL-RO принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать комбинированные горелки Elco EK 4 GL-RO, заказать запчасти для комбинированной горелки Elco EK 4 GL-RO в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для комбинированной горелки Elco EK 4 GL-RO (Схема)

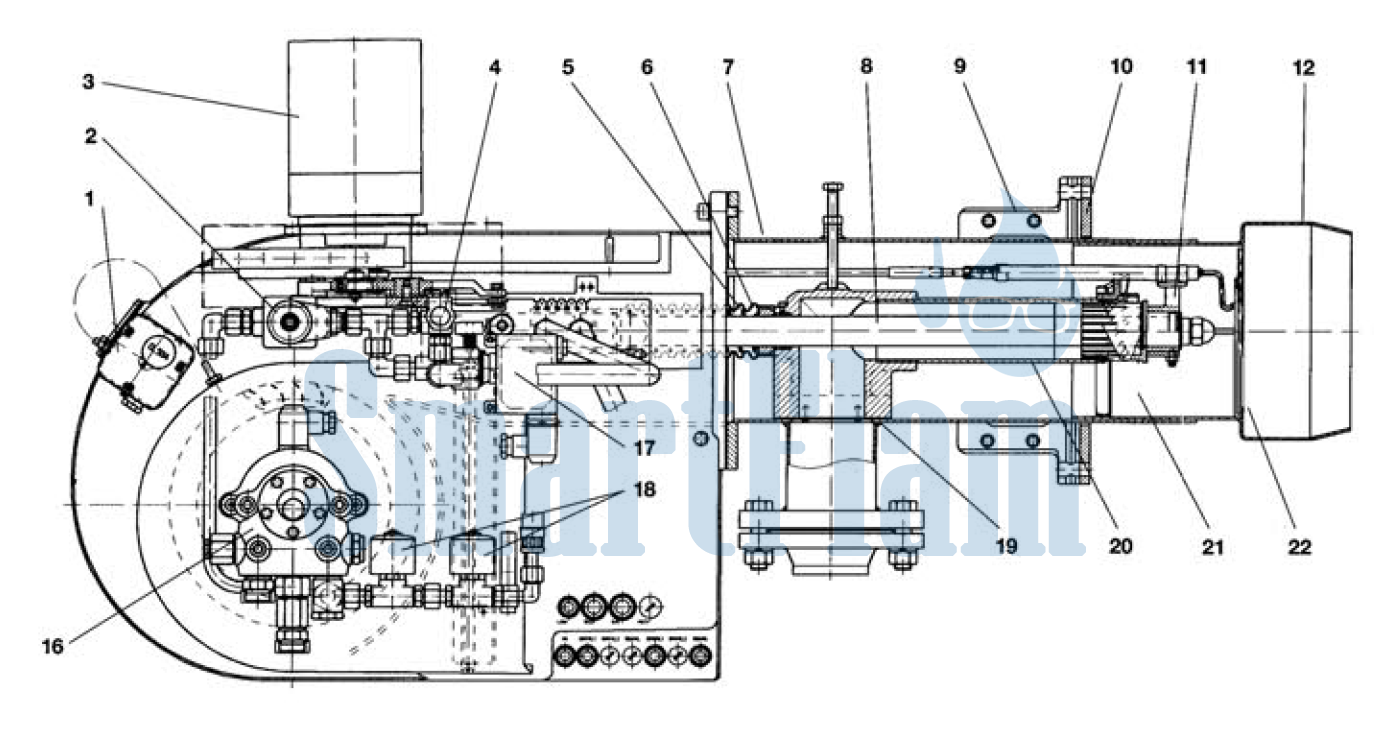

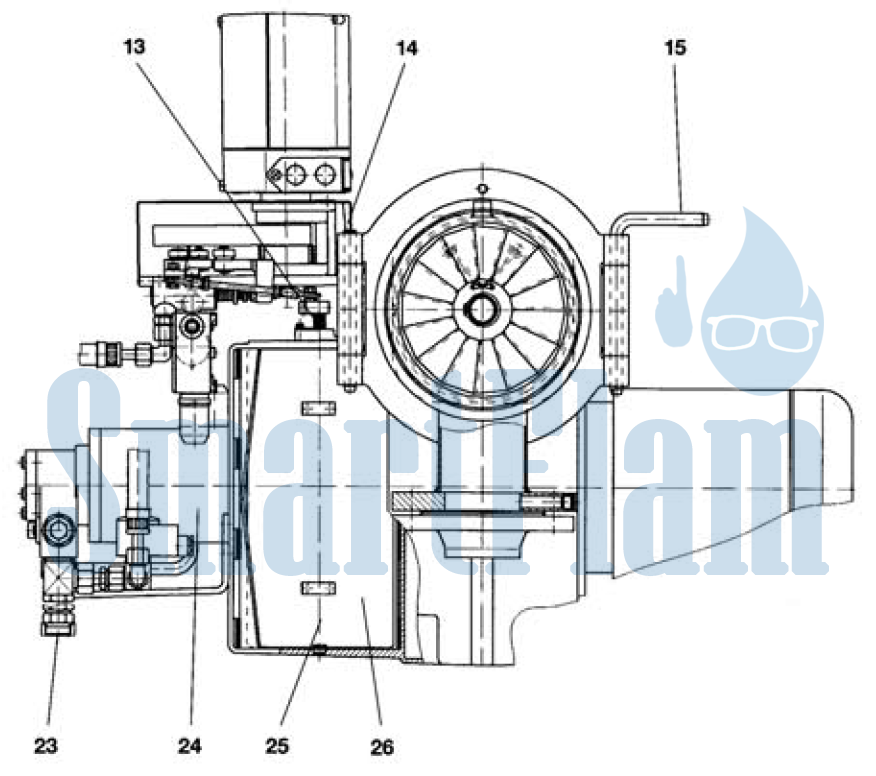

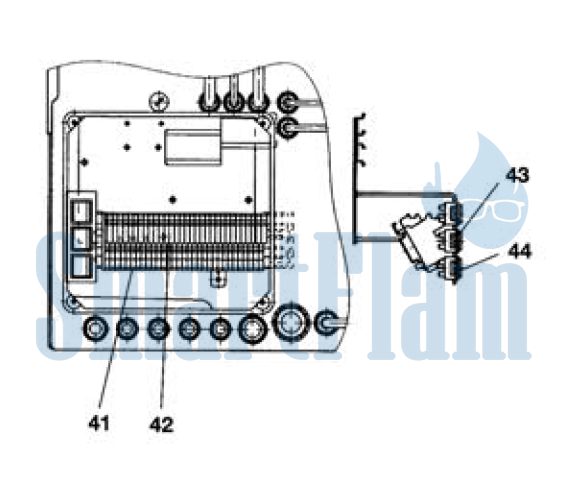

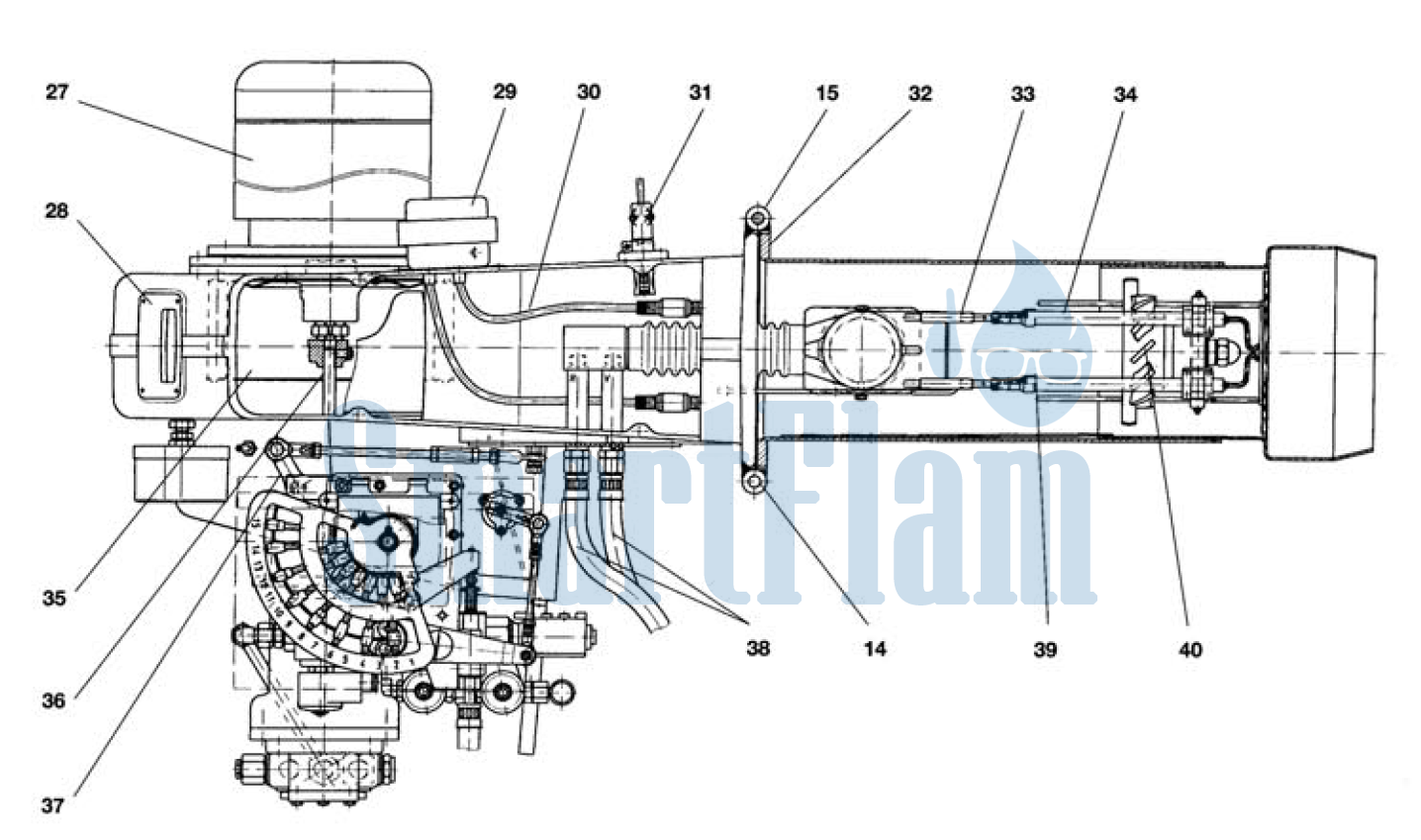

1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco EK 4 GL-RO
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 1 | Реле давления воздуха DL 50A | 13 013 811 | 123039 |
| 2 | Электромагнитный клапан 121G2320 G⅜» 20Вт DIN черный | 13 013 813 | 112188 |
| 2.1 | Электромагнитная катушка 20Вт 230В 50Гц | 13 014 163 | 115464 |
| 3 | Сервовпривод SQM 53.489A2 | 13 013 814 | 123714 |
| 4 | Регулятор потока 15-140KG/H | 13 013 815 | 8486 |
| 5 | Сильфон Ø37-Ø44X180 черный | 13 013 744 | 112781 |
| 6 | Пружина Ø42X240 | 13 013 743 | 263070 |
| 7 | Жаровая труба Ø185×470 | 13 011 857 | 39469 |
| Жаровая труба Ø220×610 EK 4.175 GL-RO | 13 011 859 | 39473 | |
| 8 | Форсуночный стержень Ø7/8″ L577 | 13 013 816 | 218545 |
| Форсуночный стержень Ø7/8″ L713 EK 4.175 GL-RO | 13 013 817 | 39638 | |
| 9 | Фланец Ø185 | 13 011 008 | 1958740 123 |
| Фланец Ø220 EK 4.175 GL-RO | 13 011 009 | 3066 | |
| 10 | Изоляционная прокладка Ø190/310X10 | 13 011 004 | 419 |
| Изоляционная прокладка Ø225/370X10 EK 4.175 GL-RO | 13 011 005 | 420 | |
| 11 | Держатель электрода Ø40 EK 4.90 GL-RO | 13 013 818 | 219254 |
| Держатель электрода Ø40 EK 4.135 GL-RO | 13 013 819 | 218558 | |
| Держатель электрода Ø50 EK 4.175 GL-RO | 13 013 820 | 218313 | |
| 12 | Головка жаровой трубы Ø185/190X97 EK 4.90 GL-RO | 13 013 821 | 219250 |
| Головка жаровой трубы Ø185/220X110 EK 4.135 GL-RO | 13 013 170 | 218544 | |
| Головка жаровой трубы Ø220/261X130 EK 4.175 GL-RO | 13 013 165 | 211233 | |
| 13 | Пружина воздушной заслонки Ø9X1.6 L16 | 13 013 730 | 8591 |
| 14 | Шарнирно-укрепленный болт Ø12X160-ST | 13 013 760 | 39460 |
| 15 | Болт, шарнирно-закрепленный Ø12X168 | 13 013 757 | 39461 |
| 16 | Жидкотопливный насос RSA 125 EK 4.90 GL-RO | 13 013 144 | 120236 |
| Жидкотопливный насос KSN 150L EK 4.135 GL-RO | 13 013 822 | 100958 | |
| Жидкотопливный насос KSN 225L EK 4.175 GL-RO | 13 013 823 | 112952 | |
| 16.2 | Комплект фильтр + прокладка RSA 125 | 13 014 164 | 120249 + 120134 |
| 17 | Реле давления DSA 43 F001 Rp½» | 13 013 824 | 121676 |
| 18 | Электромагнитный клапан 121K6423 G¼» 19Вт | 13 013 825 | 112124 |
| Электромагнитный клапан 321H2322 G⅜» 20Вт EK 4.175 GL-RO | 13 013 826 | 112186 | |
| 18.1 | Электромагнитная катушка 19Вт 230-240В 50/60Гц | 13 014 167 | 112225 |
| Электромагнитная катушка 20Вт 230-240В 50/60Гц EK 4.175 GL-RO | 13 014 166 | 115464 | |
| 19 | Прокладка Ø68/92X2 | 13 013 752 | 39484 |
| 20 | Газовая трубка Ø65X294 H87.5 | 13 013 827 | 39546 |
| Газовая трубка Ø98X429 R105 EK 4.175 GL-RO | 13 014 168 | 39612 | |
| 21 | Газовое сопло Ø65.2X98 | 13 013 828 | 217542 |
| Газовое сопло Ø88.9X110 EK 4.175 GL-RO | 13 014 172 | 218591 | |
| 22 | Уравнительный диск EK 4.90 GL-RO Ø140 | 13 013 829 | 219257 |
| Уравнительный диск EK 4.135 GL-RO Ø168/60 | 13 013 830 | 218575 | |
| Уравнительный диск EK 4.175 GL-RO Ø187 | 13 013 831 | 211179 | |
| 23 | Жидкотопливный шланг DN10X1500 ⅜»-M18X1.5 EK 4.90 GL-RO | 13 011 011 | 240831 |
| Жидкотопливный шланг DN16X1540 ½»-M26X1.5 | 13 013 832 | 4998 | |
| 24 | Электромагнитная муфта Ø12X20/54X22 EK 4.90 GL-RO | 13 014 169 | 261706 |
| Электромагнитная муфта Ø12X30/54X36 | 13 014 170 | 209943 | |
| 25 | Ось воздушной заслонки 4KT10-352 | 13 013 762 | 12907 |
| 26 | Воздушная заслонка 298X153.5 E4 | 13 011 019 | 12906 |
| 27 | Электродвигатель 2,2 кВт 3X230/400В 50Гц EK 4.90 GL-RO | 13 011 014 | 103046 |
| Электродвигатель 3,0 кВт 3X230/400В 50Гц EK 4.135 GL-RO | 13 013 126 | 103047 | |
| Электродвигатель 4,0 кВт 3X400/700В 50Гц EK 4.175 GL-RO | 13 013 833 | 100874 | |
| 28 | Смотровое стекло | 13 020 538 | 13 020 538 |
| 28.1 | Прокладка 82X37 | 13 011 001 | 14675 |
| 29 | Трансформатор поджига ZM 20/12 | 13 011 015 | 116072 |
| 30 | Кабель поджига с разъёмом L300 Ø6.4 | 13 011 016 | 31324 |
| 31 | Датчик пламени QRA 2 | 13 012 980 | 203340 |
| 32 | Прокладка 12X3 | 13 013 759 | 115453 |
| 33 | Кабель поджига с разъёмом L600 ST+BU Ø6.4 Ø13.5 | 13 013 834 | 16971 |
| Кабель поджига с разъёмом L800 ST+BU Ø6.4 Ø13.5 EK 4.175 GL-RO | 13 013 835 | 29729 | |
| 33.1 | Нипель HE1 1KHOM Ø10X52.5 | 13 013 226 | 260384 |
| 34 | Электрод левый EK 4.90 GL Ø14X200 Ø4 2XGEB 90º | 13 014 160 | 219255 |
| Электрод левый EK 4.135 GL Ø14X200 Ø4 2XGEB 87º | 13 014 161 | 218559 | |
| Электрод левый EK 4.175 GL Ø14X200 Ø4 2XGEB 80º | 13 014 171 | 218355 | |
| 35 | Вентилятор Ø250X106 ступица Ø24 EK 4.90 GL-RO | 13 013 755 | 13592 |
| Вентилятор Ø250X105 ступица Ø28 | 13 013 323 | 8693 | |
| 36 | Сцепление в сборе 12X195 Ø39/15+Ø43/19 EK 4.90 GL | 13 010 486 | 244356 |
| Сцепление в сборе 12X157 | 13 012 836 | 12723 | |
| 36.1 | Сцепление Ø12X22 | 13 011 021 | 139 |
| 37 | Рычаг в комплекте Ø12 | 13 013 763 | 212697 |
| 38 | Жидкотопливный шланг DN10X530 Ø10-M18X1.5 DIN4798 | 13 013 836 | 265498 |
| 39 | Электрод правый EK 4.90 GL Ø14X200 Ø4 2XGEB 90º | 13 013 837 | 219256 |
| Электрод правый EK 4.135 GL Ø14X200 Ø4 2XGEB 87º | 13 013 838 | 218560 | |
| Электрод правый EK 4.175 GL Ø14X200 Ø4 2XGEB 80º | 13 013 839 | 218356 | |
| 40 | Завихритель ZD174/Ø116 L410 | 13 013 840 | 219264 |
| Завихритель ZD207/Ø160 EK 4.175 GL-RO | 13 013 841 | 212847 | |
| 41 | Конденсатор 0,047µФ 250В | 13 011 024 | 100548 |
| 42 | Наклемник 28GR 3BL | 13 013 842 | 29798 |
| 43 | 3-х позиционный переключатель «выше/ниже» | 13 013 764 | 262423 |
| 44 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| Топочный автомат LFL 1.333 | 13 013 222 | 263598 | |
| Цоколь топочного автомата AGM4 | 13 011 762 | 261655 | |
| Регулирование в комплекте | 13 013 843 | 9770 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco EK 4 GL-RO будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco EK 4 GL-RO принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии EK 4 GL-RO,
и сами комбинированные горелки Elco EK 4 GL-RO
