Запасные части для дизельной горелки Elco EK 4 L-Z(A) (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Дизельная горелка Elco EK 4.70 L-Z | — |
| Дизельная горелка Elco EK 4.70 L-ZA | — |
| Дизельная горелка Elco EK 4.100 L-Z | — |
| Дизельная горелка Elco EK 4.100 L-ZA | 13 007 426 |
| 13 007 485 | |
| 13 014 578 | |
| 13 014 458 | |
| 13 014 459 | |
| Дизельная горелка Elco EK 4.160 L-Z | — |
| Дизельная горелка Elco EK 4.160 L-ZA | 13 007 425 |
| 13 007 486 | |
| 13 014 460 | |
| 13 014 461 | |
| 13 014 462 |
1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco EK 4 L-Z(A)
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 2 | Маркировочный шильдик | 13 020 868 | 13 020 868 |
| 3 | Стопорная шайба DIN 128A Ø5.1/9.2 | 13 014 229 | 100737 |
| 4 | Винт с прямым шлицем DIN 912 (M5X16) | 8118047 476 | |
| 6 | Жаровая труба Ø140X400 EK 4.70 L-Z(A) | 13 014 230 | 12878 |
| Жаровая труба Ø159X400 EK 4.100 L-Z(A) | 13 014 231 | 12879 | |
| Жаровая труба Ø185X400 EK 4.160 L-Z(A) | 13 014 232 | 12880 | |
| 7 | Винт головки жаровой трубы 5.5X13 | 13 013 026 | 32533 |
| 7.1 | Винт с потайной головкой 123G M6X8 Ø12.3 | 13 011 906 | 10339 |
| 8 | Гайка головки жаровой трубы 5.5X13 | 13 013 027 | 115384 |
| 8.1 | Гайка головки жаровой трубы M6 | 13 013 026 | 14255 |
| 9 | Электродвигатель 1,5 кВт 3X230/400В 50Гц EK 4.70 | 13 013 756 | 100803 |
| Электродвигатель 2,2 кВт 3X230/400В 50Гц EK 4.100/160 | 13 011 014 | 103046 | |
| 11 | Вентилятор Ø250X105 ступица Ø24 | 13 010 487 | 12 005 727 |
| Вентилятор Ø230×110 | 13 014 565 | 14882 | |
| 12 | Сцепление Ø12X28 | 13 012 832 | 422 |
| 13 | Воздухоприемное отверстие Ø180/229X26.5 EL3A | 13 014 206 | 9703 |
| 14 | Сцепление в сборе 12X157 | 13 012 836 | 12723 |
| 15 | Сцепление Ø12X22 | 13 011 021 | 139 |
| 16 | Резиновое крестообразное сцепление Ø39/15 | 13 011 023 | 141 |
| 17 | Сцепление Ø11.5X22 | 13 012 833 | 1616 |
| 19 | Фиксирующая скоба 4KT10 10.1X2 | 13 014 233 | 3614 |
| 20 | Ось воздушной заслонки 4KT10-325.5 | 13 012 887 | 12876 |
| 20a | Ось воздушной заслонки 4KT10-311 | 13 012 886 | 12875 |
| 21 | Воздушная заслонка | 13 014 234 | 12877 |
| 22 | Прокладка 34X12X2.5 | 13 014 235 | 3464 |
| 23 | Винт в комплекте 82 мм | 13 014 236 | 14622 |
| 24 | Шкала | 13 014 237 | 14863 |
| 25 | Головка жаровой трубы Ø140/167X85 EK 4.70 L-Z(A) | 13 013 150 | 6305 |
| Головка жаровой трубы Ø159/190X97 EK 4.100 L-Z(A) | 13 013 151 | 6306 | |
| Головка жаровой трубы Ø185/220X110 EK 4.160 L-Z(A) | 13 013 155 | 12488 | |
| 25.1 | Планка для расширенной версии 250X22 | 13 014 238 | 12497 |
| 26 | Фланец Ø140 EK 4.70 L-Z(A) | 13 012 913 | 14066 |
| Фланец Ø159 EK 4.100 L-Z(A) | 13 012 909 | 12930 | |
| Фланец Ø185 EK 4.160 L-Z(A) | 13 011 008 | 26151 | |
| 27 | Изоляционная прокладка Ø140.5/319X10 EK 4.70 L-Z(A) | 13 013 101 | 14217 |
| Изоляционная прокладка Ø160/319X10 EK 4.100 L-Z(A) | 13 013 096 | 12931 | |
| Изоляционная прокладка Ø190/310X10 EK 4.160 L-Z(A) | 13 011 004 | 419 |

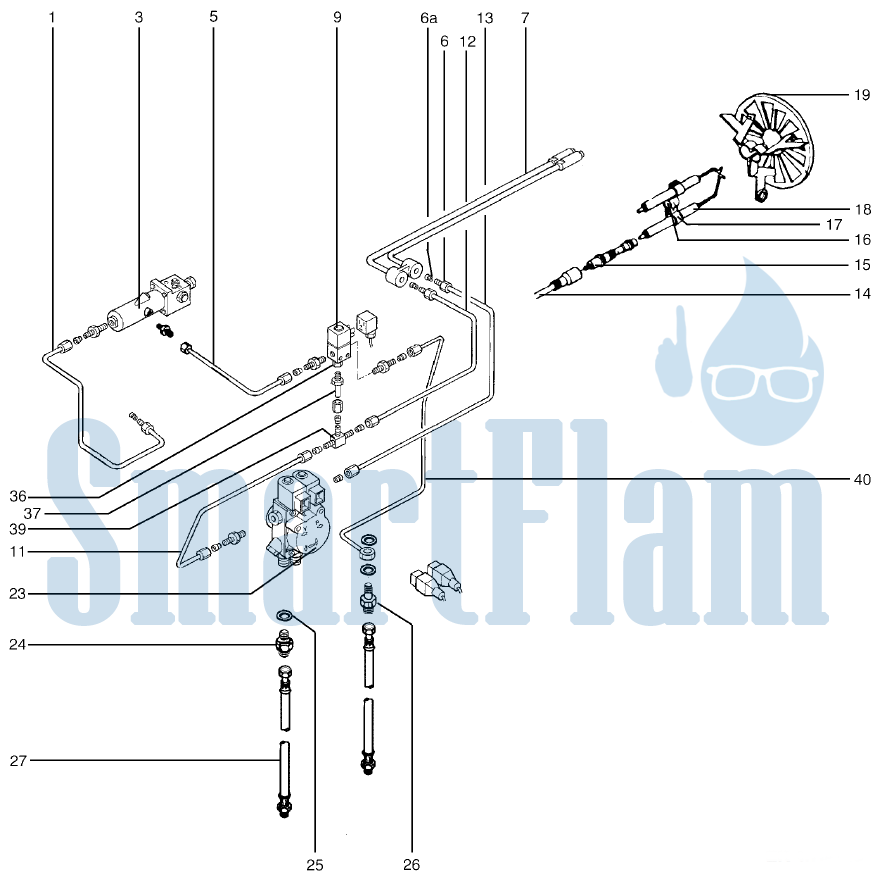

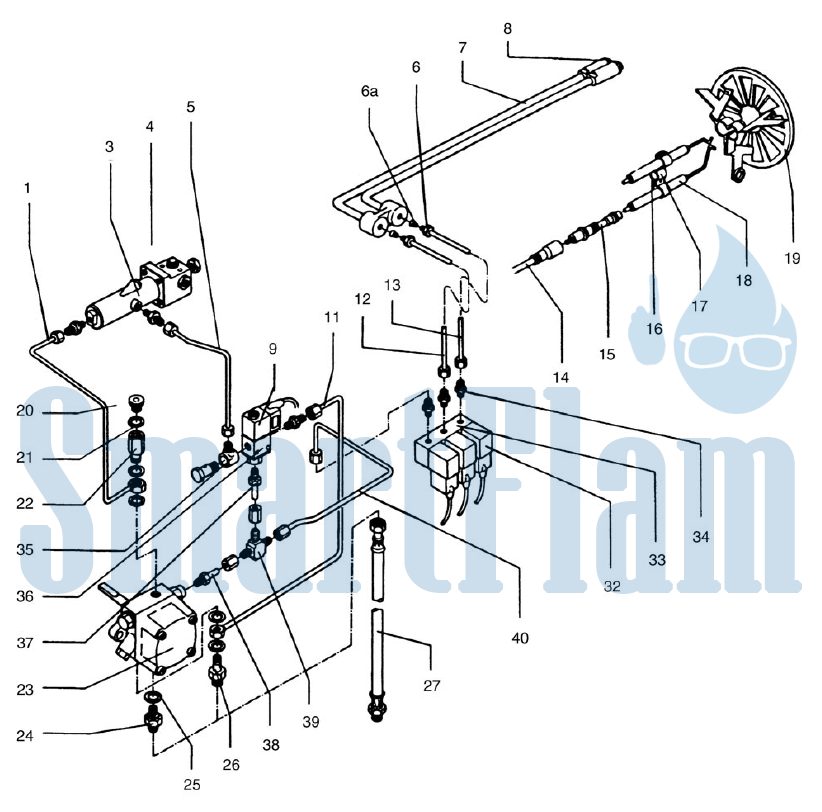

| 1 | Медная жидкотопливная трубка в комплекте EK 4.100 L-Z(A) | 13 014 240 | 28468 |
| Медная жидкотопливная трубка в комплекте EK 4.160 L-Z(A) | 13 014 348 | 244026 | |
| 3 | Гидравлический привод 3-ступени CEN | 13 013 092 | 9420 |
| Гидравлический привод 2-ступени bases | 13 013 093 | 13618 | |
| 5 | Медная жидкотопливная трубка в комплекте EK 4.100 L-Z(A) | 13 014 391 | 28471 |
| Медная жидкотопливная трубка в комплекте EK 4.160 L-Z(A) | 13 014 349 | 244025 | |
| 6 | Соединительный ниппель ¼» | 102760 | |
| 6a | Зажимное кольцо SO41000 Ø6 | 101324 | |
| 7 | Форсуночный стержень в комплекте Ø2 9/16″ L550 | 13 011 017 | 12887 |
| 9 | Электромагнитная катушка клапана 9-22T 230В 50/60Гц | 13 012 902 | 120221 |
| 11 | Медная жидкотопливная трубка EK 4.100 L-Z(A) | 13 014 395 | 28472 |
| Медная жидкотопливная трубка EK 4.160 L-Z(A) | 13 014 350 | 244027 | |
| 12 | Медная жидкотопливная трубка EK 4.100 L-Z(A) | 13 014 394 | 28470 |
| Медная жидкотопливная трубка EK 4.160 L-Z(A) | 13 014 351 | 44024 | |
| 13 | Медная жидкотопливная трубка EK 4.100 L-Z(A) | 13 014 393 | 28469 |
| Медная жидкотопливная трубка EK 4.160 L-Z(A) | 13 014 351 | 244024 | |
| 14 | Кабель поджига с разъёмом L300 ST+BU Ø6.4 | 13 014 203 | 19614 |
| 15 | Кабель поджига со штекером и разъёмом L600 ST+BU Ø6.4 Ø13.5 | 13 013 834 | 19671 |
| 16 | Зажим Ø10 | 13 014 352 | 150 |
| 17 | Держатель электрода Ø10 | 13 014 353 | 149 |
| 18 | Электрод Ø14X80 Ø3 2XGEB | 13 013 030 | 12300 |
| 19 | Уравнительный диск LA9 Ø130/120 EK 4.90 L-Z(A) | 13 014 354 | 1985 |
| Уравнительный диск LA9 Ø149/140 EK 4.100 L-Z(A) | 13 014 355 | 1986 | |
| Уравнительный диск LA12 Ø150/50 EK 4.160 L-Z(A) | 13 014 356 | 8961 | |
| 20 | Заглушка ⅛» | 53 | |
| 21 | Медная прокладка Ø10.2/13.5X1 CU | 13 013 094 | 5724 |
| 22 | Ниппель ⅛» | 13 014 357 | 11345 |
| 23 | Жидкотопливный насос A2L 95 D 9702 2P EK 4.100 L-Z(A) | 13 011 006 | 13 000 723 |
| Жидкотопливный насос RSA 125 EK 4.160 L-Z(A) | 13 013 144 | 120236 | |
| 24 | Резьбовой ниппель EK 4.100 L-Z(A) | 13 014 419 | 115541 |
| Резьбовой ниппель EK 4.160 L-Z(A) G¼»-M18X1.5 | 13 014 358 | 116347 | |
| 25 | Медная прокладка R¼» Ø13.5/17.9X1.5 | 13 011 033 | 15667 |
| 26 | Резьбовой ниппель EK 4.100 L-Z(A) | 13 014 421 | 14197 |
| Резьбовой ниппель ¼»-M18X1.5 EK 4.160 L-Z(A) | 13 014 359 | 14572 | |
| 27 | Жидкотопливный шланг EK 4.100 L-Z(A) | 13 009 815 | 39881 |
| Жидкотопливный шланг DN10X1500 ⅜»-M18X1.5 EK 4.160 L-Z(A) | 13 011 011 | 240831 | |
| 32 | Электромагнитная катушка 8Вт 230В 50Гц M10 RAPA | 13 014 182 | 113625 |
| 33 | Группа клапанов B36 230В 50Гц RAPA | 13 013 340 | 112953 |
| 34 | G-E соединение 6L-R⅛» | 13 014 181 | 101348 |
| 35 | Угловое резьбовое соединение 4 LL-G⅛» | 13 014 360 | 101476 |
| 36 | Электромагнитный клапан 3/2 G⅛» 6Вт 230В 50/60Гц | 13 013 339 | 112207 |
| 37 | Переходная муфта с винтовой резьбой R⅛» — Ø6 | 13 014 178 | 11468 |
| 38 | Переходная муфта с винтовой резьбой R¼» — Ø6 EK 4.160 | 13 014 396 | 11467 |
| 39 | Т-образное соединение | 110852 | |
| 40 | Медная жидкотопливная трубка в комплекте EK 4.100 L-Z(A) | 13 014 392 | 28473 |
| Медная жидкотопливная трубка в комплекте EK 4.160 L-Z(A) | 13 014 361 | 244172 |

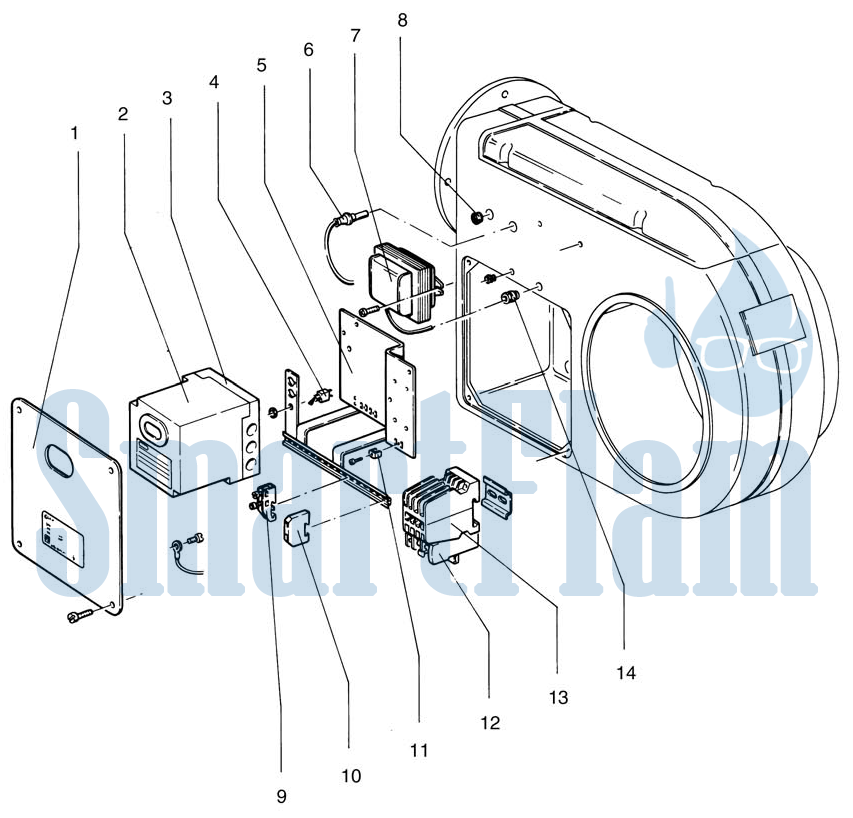

| 1 | Передная панель | 9699 | |
| 2 | Топочный автомат LAL 1.25 | 13 009 185 | 120101 |
| 3 | Цоколь топочного автомата AGM4 | 13 009 797 | 120100 |
| 4 | Сервисный переключатель «вкл/выкл» | 13 011 030 | 262424 |
| Переключатель «авто/ручной» | 13 016 885 | 262422 | |
| 5 | Держатель в комплекте | 12798 | |
| 6 | Датчик пламени QRB1B-A048B70B | 13 014 397 | 14160 |
| 7 | Трансформатор поджига ZM 20/12 | 13 011 015 | 116072 |
| 8 | Заглушка GPN710 R¼» PP | 102874 | |
| 9 | Шина заземления MSLK4 | 13 014 403 | 115520 |
| 10 | Наклеммник Серый MBK 3 | 13 014 401 | 117585 |
| Наклеммник Синий MBK 3 | 13 014 402 | 117586 | |
| 12 | Реле защиты от перегрузки EK 4.70 L-Z(A) 400В 50Гц | 13 013 767 | 12004 968 |
| Реле защиты от перегрузки EK 4.100 L-Z(A) 400В 50Гц | 13 011 026 | 12004 979 | |
| Реле защиты от перегрузки EK 4.100/160 L-Z(A) 230В 50/60Гц | 13 013 251 | 120146 | |
| 13 | Контактор B6-40-00 220/240В 40-450Гц | 13 011 025 | 120140 |
| 14 | Кабельный уплотнитель | 23860 | |
| Конденсатор 0,047µФ 250В | 13 011 024 | 100548 |
