Запасные части для газовой горелки Elco ES 08 G/F-VT (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки	Артикул горелки
Газовая горелка Elco ES 08.2800 G/F-VT KN	.
Газовая горелка Elco ES 08.2800 G/F-VT KL	.
Газовая горелка Elco ES 08.3700 G/F-VT KN	.
Газовая горелка Elco ES 08.3700 G/F-VT KL	.
Газовая горелка Elco ES 08.4000 G/F-VT KN	.
Газовая горелка Elco ES 08.4000 G/F-VT KL	.
Газовая горелка Elco ES 08.5000 G/F-VT KN	.
Газовая горелка Elco ES 08.5000 G/F-VT KL	.

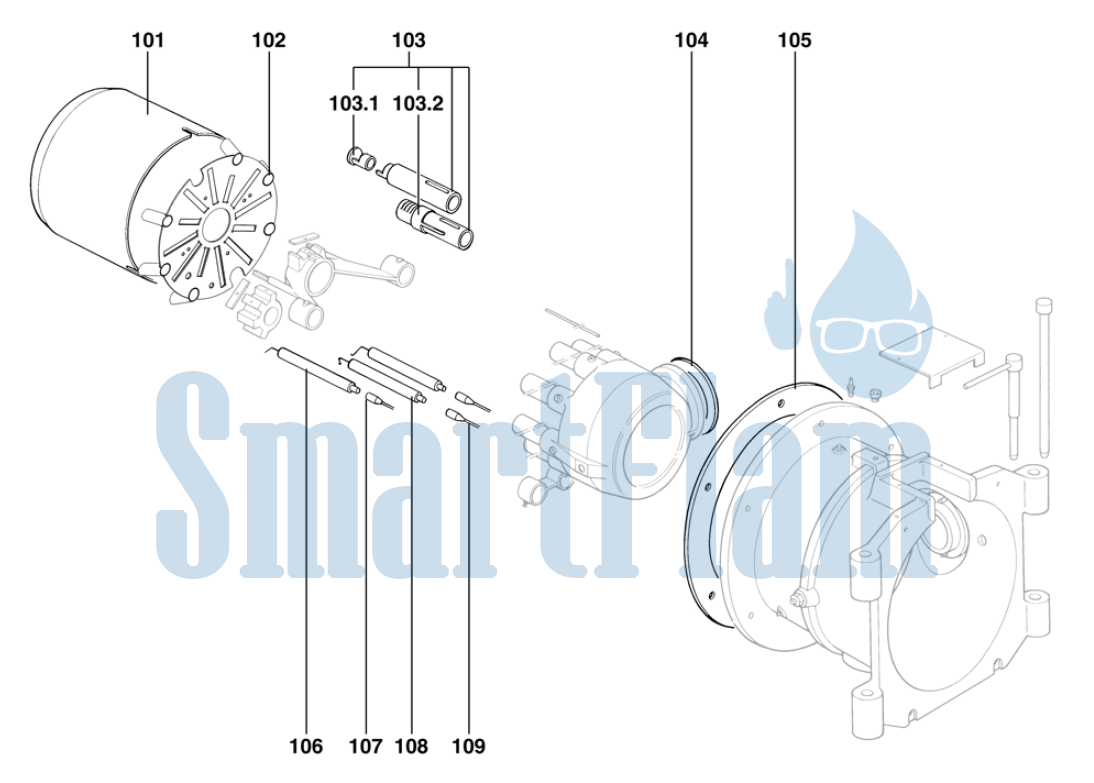

1. Схема-деталировка запасных частей

2. Деталировка запчастей к горелке Elco ES 08 G/F-VT

Поз.	Наименование	Арт. № ELCO	Арт. №
	Комплектующие котла	13 018 944	13 018 944
101	Жаровая труба KN Ø295/326X350	13 015 973	13 015 973
101	Жаровая труба KL Ø295/326X650	13 015 974	13 015 974
102	Уравнительный диск ES 08.2800/3700 Ø245/55-12FD+6T	13 015 792	13 015 792
102	Уравнительный диск ES 08.4000/5000 Ø245/55-12FD+6T	13 015 789	13 015 789
103	Газовые сопла	13 018 790	13 018 790
103.1	Сопла Ø14	13 015 596	13 015 596
103.2	Регулировочное кольцо	13 015 595	13 015 595
104	Прокладка газовой трубы	13 016 203	13 016 203
105	Прокладка фланца	13 016 225	13 016 225
106	Электрод ионизации	13 016 581	13 016 581
107	Кабель ионизации KN	13 015 604	13 015 604
107	Кабель ионизации KL	13 015 602	13 015 602
108	Электрод поджига	13 015 855	13 015 855
109	Кабель поджига KN	13 015 605	13 015 605
109	Кабель поджига KL	13 015 606	13 015 606

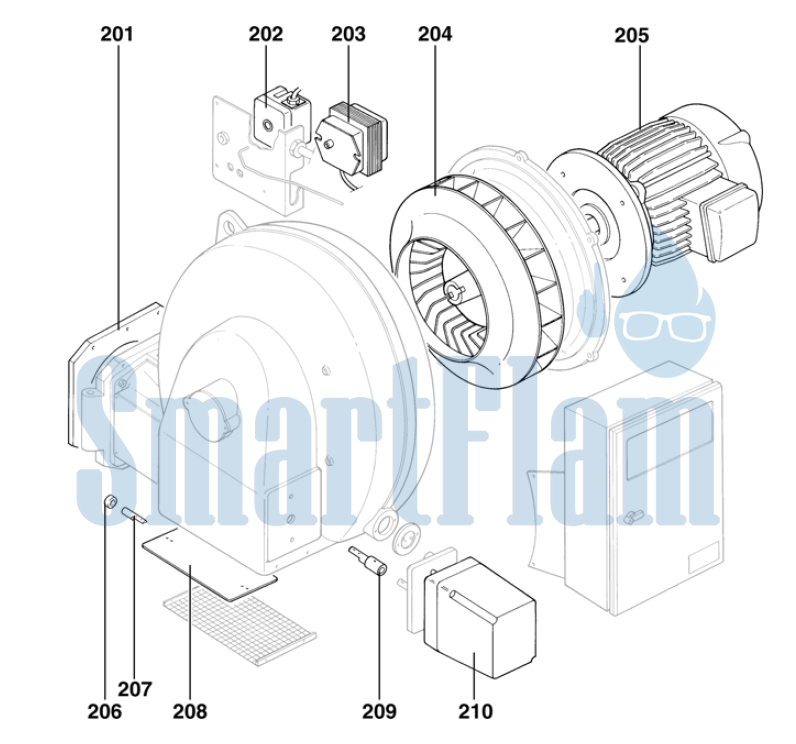

Корпус Elco ES 08 G/F-VT

201	Прокладка	13 016 202	13 016 202
202	Реле давление воздуха LGW 3 A2	13 016 344	13 016 344
203	Трансформатор поджига ZM20/10	13 016 677	13 016 677
204	Вентилятор ES 08.2800/3700 Ø380X45	13 016 702	13 016 702
	Вентилятор ES 08.4000 Ø380X80	13 016 703	13 016 703
	Вентилятор ES 08.5000 Ø400X85	13 016 704	13 016 704
205	Электродвигатель ES 08.2800/3700 4,0 кВт	13 016 374	13 016 374
	Электродвигатель ES 08.4000 5,5 кВт	13 016 375	13 016 375
	Электродвигатель ES 08.5000 11,0 кВт	13 016 354	13 016 354
206	Подшипник	13 022 713	13 022 713
207	Ось воздушной заслонки
208	Воздушная заслонка	13 020 346	13 020 346
210	Ось сервопривода	13 020 347	13 020 347
211	Сервопривод SQM10	13 016 555	13 016 555

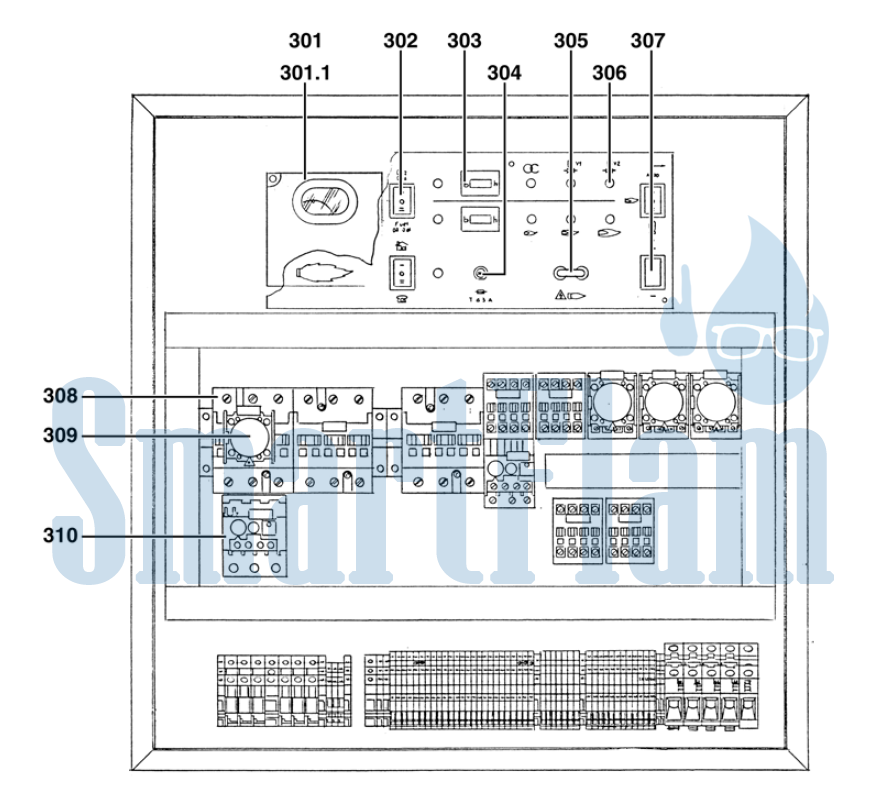

Шкаф автоматики Elco ES 08 G/F-VT

301	Топочный автомат LFL1.333	13 016 388	13 016 388
301.1	Цоколь топочного автомата	13 016 574	13 016 574
302	Переключатель 3-позиционный	13 009 683	13 009 683
303	Счетчик часов работы	13 020 542	13 020 542
304	Плавкий предохранитель 6,3 А	13 016 028	13 016 028
305	Штекер для измерения тока ионизации	13 010 019	13 010 019
306	Зеленая лампочка	13 019 978	13 019 978
307	Переключатель 3-позиционный	13 011 765	13 011 765
308	Контактор ABB ES 08.2800/3700 A9 30-10	13 015 729	13 015 729
	Контактор ABB ES 08.4000 A12 30-10	13 015 727	13 015 727
	Контактор ES 08.5000 A26 30-10	13 015 731	13 015 731
309	Таймер 3A40S	13 016 610	13 016 610
310	Тепловое реле ES 08.2800/3700 TA25DU11	13 016 539	13 016 539
	Тепловое реле ES 08.4000 TA25DU14	13 016 529	13 016 529
	Тепловое реле ES 08.5000 TA25DU32	13 016 532	13 016 532

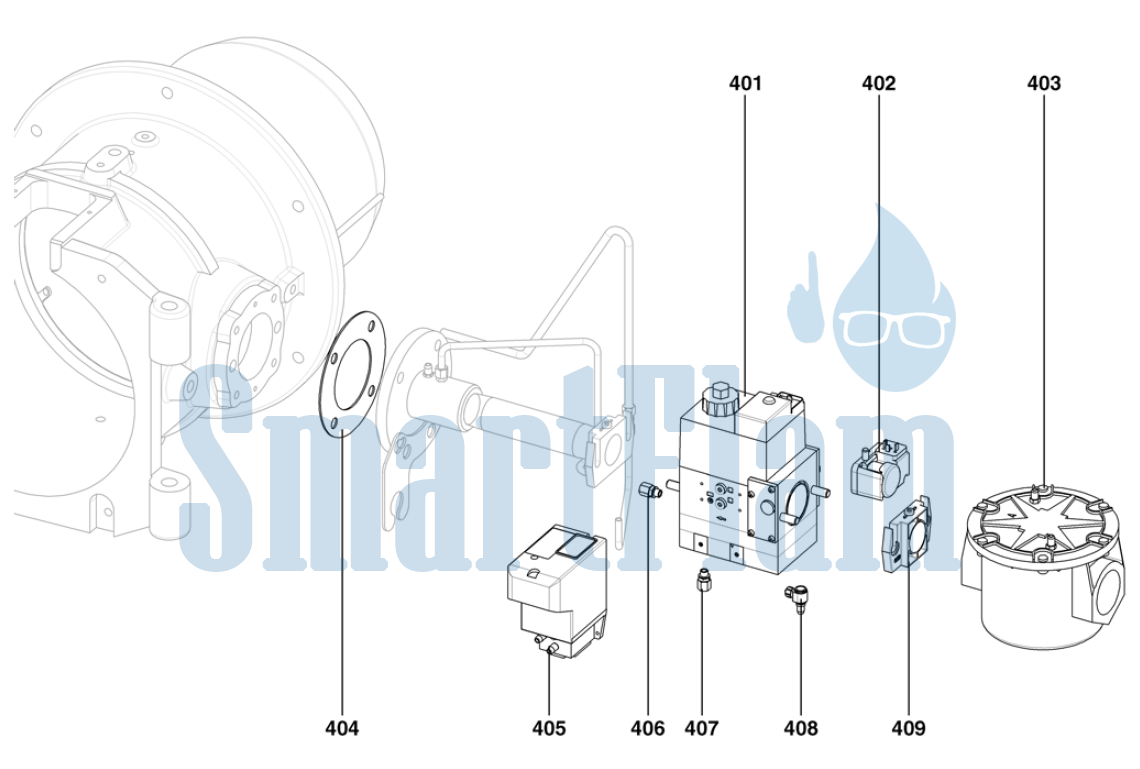

Газовая арматура MD-VEF

401	Газовый клапан MB-VEF 412 1¼»	13 016 721	13 016 721
401	Газовый клапан MB-VEF 420 2″	13 016 724	13 016 724
402	Реле давления газа мини GW 500 A5	13 006 319	13 006 319
403	Фильтр MB-VEF 412	13 016 008	13 016 008
404	Прокладка 3″	13 022 706	13 022 706
405	Контроль герметичности VPS	13 019 500	13 019 500
406	Соединение ⅛»	13 009 721	13 009 721
407	Соединение ⅛»	13 009 721	13 009 721
408	Соединение «банджо»	13 020 682	13 020 682
409	Фланец MB-VEF 412 1¼»	13 015 586	13 015 586
409	Фланец MB-VEF 420 2″	13 015 588	13 015 588
410	Комплект кольцевых прокладок MB-VEF 412 1¼»	13 011 314	13 011 314
410	Комплект кольцевых прокладок MB-VEF 420 2″	13 011 368	13 011 368

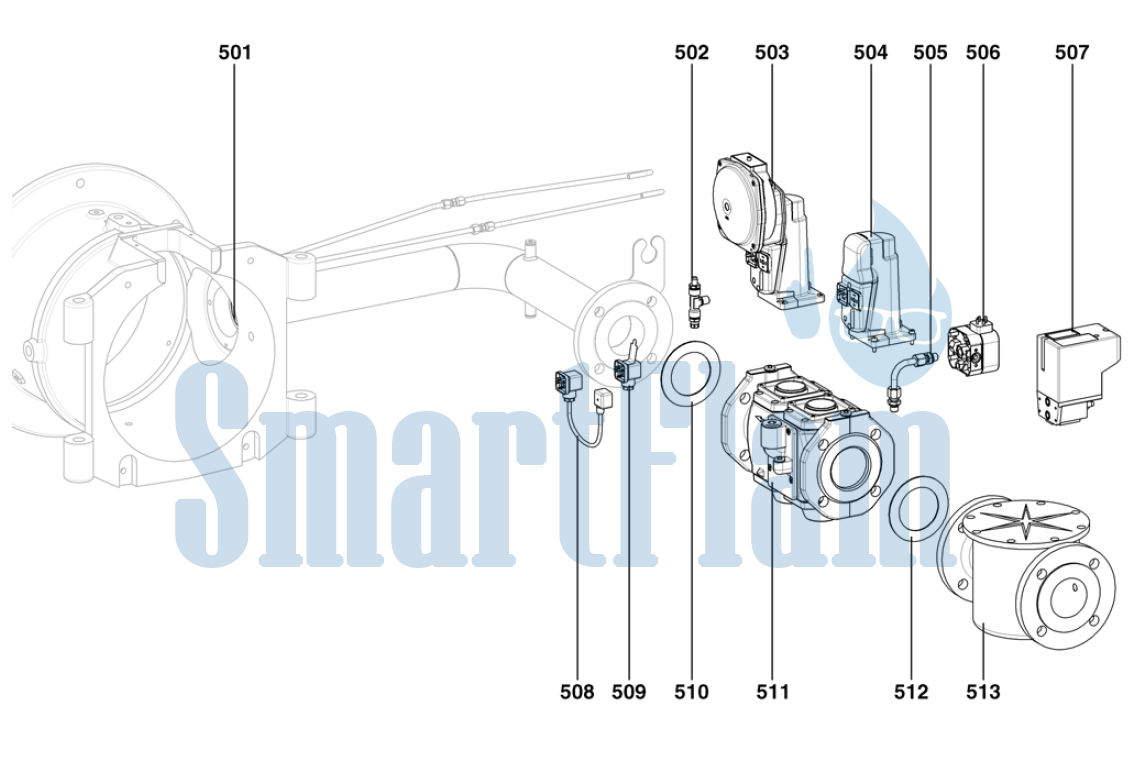

Газовая арматура VGD

500	Газовая арматура VGD40 DN65	13 013 610	13 013 610
500	Газовая арматура VGD40 DN80	13 011 716	13 011 716
501	Прокладка 3″	13 022 706	13 022 706
502	Соединение	13 014 880	13 014 880
503	Регулятор SKP75	13 019 499	13 019 499
504	Сервопривод SKP15	13 022 854	13 022 854
505	Импульсная изогнутая трубка + соединения	13 014 883	13 014 883
506	Реле давления газа мини GW 50 A4	13 016 462	13 016 462
507	Контроль герметичности VPS	13 019 500	13 019 500
508	Соединительный кабель	13 020 958	13 020 958
509	Разъем	13 022 511	13 022 511
510	Прокладка GACO DN65 Ø115/77X2	13 016 215	13 016 215
510	Прокладка GACO DN80 Ø115/77X2	13 013 782	13 013 782
511	Газовый клапан VGD40 DN65	13 011 847	13 011 847
511	Газовый клапан VGD40 DN80	13 013 786	13 013 786
512	Прокладка GACO DN65 Ø115/77X2	13 016 215	13 016 215
512	Прокладка GACO DN80 Ø115/77X2	13 013 782	13 013 782
513	Фильтр DN65	13 009 703	13 009 703
513	Фильтр DN80	13 013 787	13 013 787
514	Комплект кольцевых прокладок DN65	13 013 781	13 013 781
514	Комплект кольцевых прокладок DN80	13 013 782	13 013 782

ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке серии Elco ES 08 G/F-VT будет являться предоставление фотографии шильдика горелки.
