Запасные части для газовой горелки Elco PROTRON 1G (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco P1.60G | ½» | 3833006 |
| Газовая горелка Elco P1.90G | ¾» | 3833007 |

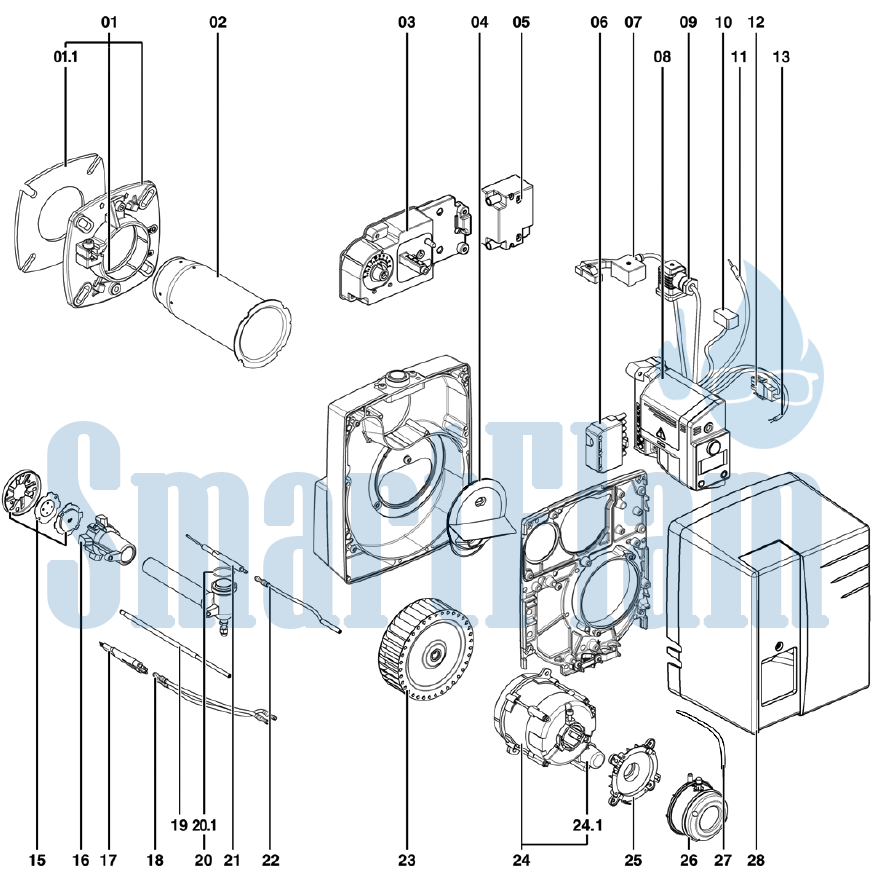

1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco PROTRON 1G
| Поз. | Наименование | Арт. № |
| 01 | Комплектующие котла P1.60G Ø80 | 13 010 977 |
| Комплектующие котла P1.90G Ø90 | 13 018 849 | |
| 01.1 | Прокладка фланца P1.60G Ø80 | 13 010 501 |
| Прокладка фланца P1.90G Ø90 | 13 010 502 | |
| 02 | Жаровая труба P1.60G Ø63/80/177 | 13 007 732 |
| Жаровая труба P1.90G Ø75/90/192 | 13 007 733 | |
| 03 | Панель управления в комплекте | 13 010 473 |
| 04 | Направляющая всасываемого воздуха P1.60G | 13 010 512 |
| Направляющая всасываемого воздуха P1.90G | 13 010 513 | |
| 05 | Трансформатор поджига | 13 009 663 |
| 06 | 7-контактный штекер Wieland | 13 010 523 |
| 07 | Кабель газового клапана P1.60G | 65 300 234 |
| Кабель газового клапана P1.90G | 13 011 101 | |
| 08 | Менеджер горения с жидкокристаллическим экраном | 65 300 226 |
| 09 | Штекер + кабель реле давления газа мини. P1.60G | 65 300 235 |
| Штекер + кабель реле давления газа мини. P1.90G | 13 023 698 | |
| 10 | 2-контактный штекер + кабель трансформатора поджига | 13 010 535 |
| 11 | Кабель ионизации | 13 015 185 |
| 12 | Кабель электродвигателя | 13 010 519 |
| 13 | Кабель реле давления воздуха | 13 011 100 |
| 15 | Уравнительный диск в комплекте P1.60G | 13 007 726 |
| Уравнительный диск в комплекте P1.90G | 13 007 727 | |
| 16 | Звездообразная газовая головка P1.60G | 65 300 237 |
| Звездообразная газовая головка P1.90G | 13 010 532 | |
| 17 | Блок электродов поджига | 65 300 239 |
| 18 | Кабель поджига | 65 300 240 |
| 19 | Регулировочный стержень P1.60G | 13 010 526 |
| Регулировочный стержень P1.90G | 13 010 527 | |
| 20 | Газовая линия P1.60G | 13 010 533 |
| Газовая линия P1.90G | 13 020 042 | |
| 20.1 | Кольцевая прокладка газовой линии | 13 010 534 |
| 21 | Электрод ионизации | 13 010 529 |
| 22 | Кабель ионизации | 13 014 989 |
| 23 | Вентилятор P1.60G Ø133X42 | 13 010 101 |
| Вентилятор P1.90G Ø133X62 | 13 010 517 | |
| 24 | Электродвигатель | 13 010 518 |
| 24.1 | Конденсатор | 13 010 520 |
| 25 | Держатель реле давления воздуха | 13 020 723 |
| 26 | Реле давления воздуха | 13 020 722 |
| 27 | Силиконовая трубка Ø6/8 | 13 010 538 |
| 28 | Кожух в комплекте | 65 300 242 |

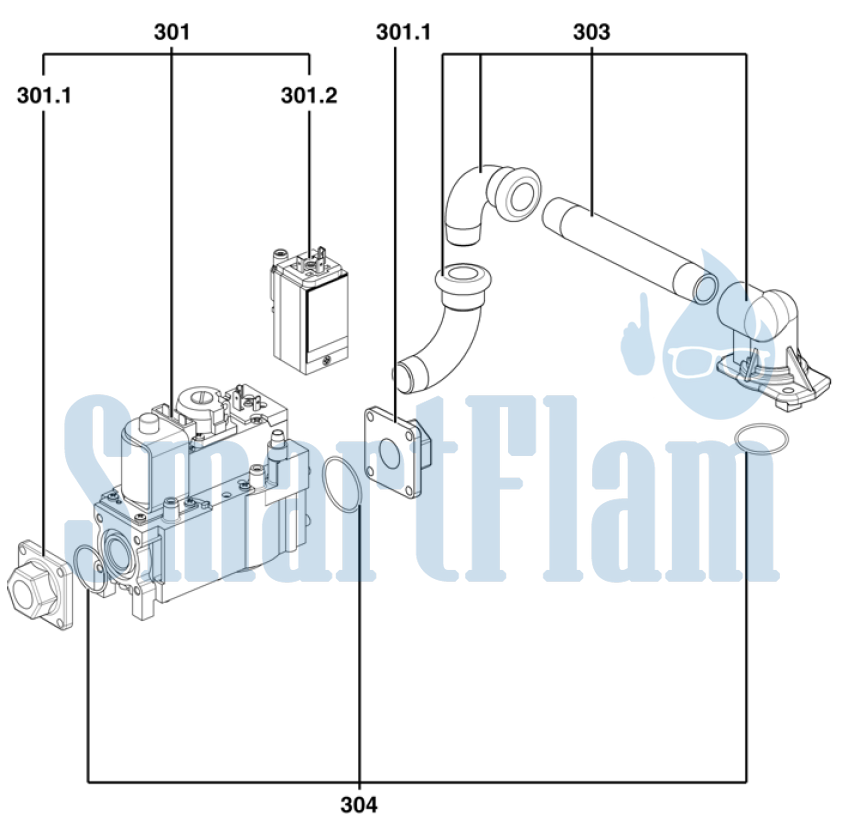

Газовая арматура P160G
| 301 | Газовый клапан VR4625A | 65 300 243 |
| 301.1 | Фланец Rp ½» | 65 300 244 |
| 301.2 | Реле давления газа мини. 45.900.438-204 | 65 300 245 |
| 303 | Соединительная газовая труба | 13 014 094 |
| 304 | Комплект кольцевых прокладок | 65 300 248 |
Газовая арматура P190G
| 401 | Соединительная газовая труба | 65 300 309 |
| 402 | Фланец Rp ¾» | 13 010 074 |
| 402.1 | Ниппель для измерения давления | 13 009 722 |
| 403 | Газовый клапан MB-DLE 407 | 13 023 734 |
| 404 | Реле давления газа GW 10 A5/1 | 13 023 736 |
| 405 | Фильтрующий элемент | 13 010 076 |
| 407 | Комплект кольцевых прокладок | 65 300 251 |
