Запчасти для газовой горелки Elco серии TECTRON E4 G/F-ZT
Заявки на запчасти для газовой горелки Elco TECTRON E4 G/F-ZT принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco TECTRON E4 G/F-ZT, заказать запчасти для газовой горелки Elco TECTRON E4 G/F-ZT в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco TECTRON E4 G/F-ZT (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco E4.225 G/F-ZT KS | 1¼» | 13 020 839 |
| ¾» | 13 020 636 | |
| Газовая горелка Elco E4.300 G/F-ZT KS | 1¼» | 13 020 840 |
| ¾» | 13 020 637 |

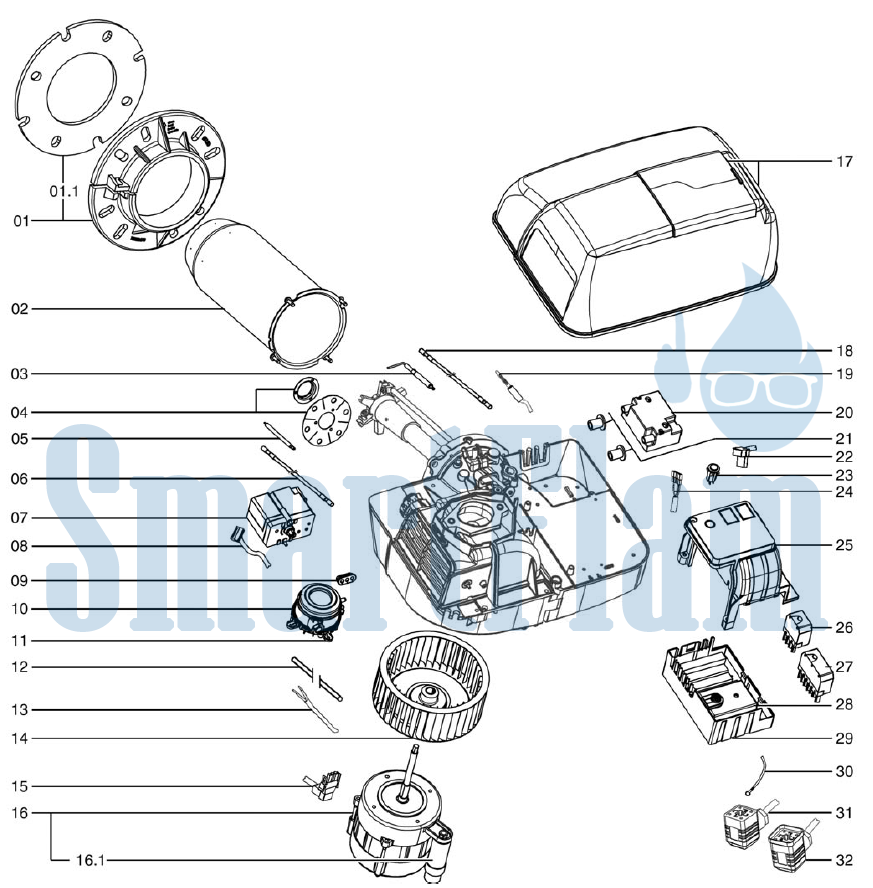

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco TECTRON E4 G/F-ZT
| Поз. | Наименование | Арт. № |
| 01 | Фланец | 13 021 136 |
| 01.1 | Прокладка фланца | 13 021 137 |
| 02 | Жаровая труба | 13 021 283 |
| 03 | Электрод ионизации | 13 010 529 |
| 04 | Уравнительный диск | 13 022 154 |
| 05 | Электрод поджига | 13 010 528 |
| 06 | Кабель поджига | 13 013 621 |
| 07 | Сервопривод | 13 007 919 |
| 08 | Кабель сервопривода | 13 015 187 |
| 09 | Резиновый распорный фиксатор | 13 015 500 |
| 10 | Реле давления воздуха | 13 020 722 |
| 11 | Держатель реле давления воздуха | 13 020 723 |
| 12 | Силиконовая трубка | 13 015 497 |
| 13 | Кабель реле давления воздуха | 13 011 100 |
| 14 | Вентилятор E4.225 G/F-ZT | 13 021 142 |
| Вентилятор E4.300 G/F-ZT | 13 021 143 | |
| 15 | Кабель электродвигателя | 13 021 144 |
| 16 | Электродвигатель | 13 021 145 |
| 16.1 | Конденсатор 8 µФ | 13 012 987 |
| 17 | Кожух в комплекте | 13 021 147 |
| 18 | Кабель ионизации | 13 014 989 |
| 19 | Кабель ионизации терминального блока | 13 015 185 |
| 20 | Трансформатор поджига | 13 009 663 |
| 21 | Резиновый распорный фиксатор х 1 | 13 021 146 |
| 22 | Кабель трансформатора поджига | 13 010 535 |
| 23 | Кнопка пуска | 13 015 182 |
| 24 | Кабель кнопки пуска | 13 023 406 |
| 25 | Панель управления | 13 022 643 |
| 26 | 4-контактный штекер Wieland | 13 011 095 |
| 27 | 7-контактный штекер Wieland | 13 010 523 |
| 28 | Топочный автомат SG 513 | 13 011 099 |
| 29 | Терминальный блок | 13 015 183 |
| 30 | 1-контактный штекер + кабель заземления | 13 015 189 |
| 31 | Кабель газового клапана | 13 011 101 |
| 32 | Кабель реле давление газа мини. | 13 010 080 |

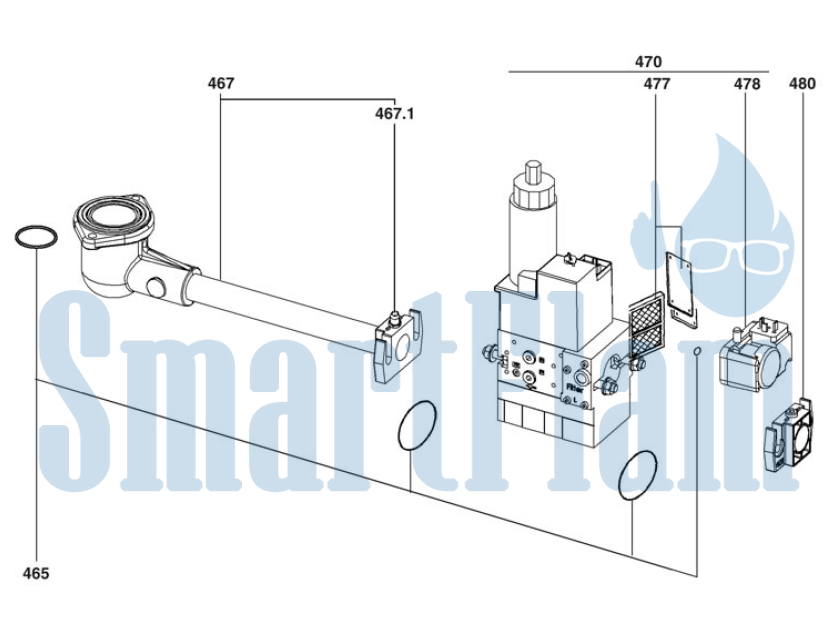

Газовая арматура
| 400 1 | 2-ступенчатая газовая арматура E4.225/300 G/F-ZT p20 | 13 021 287 |
| 400 2 | 2-ступенчатая газовая арматура E4.225/300 G/F-ZT p300 | 13 021 288 |
| 465 1 | Комплект кольцевых прокладок MB-ZRDLE 407 B01 S50 | 13 011 111 |
| 465 2 | Комплект кольцевых прокладок MB-ZRDLE 412 B01 S20 | 13 011 114 |
| 467 1 | Соединительная газовая труба MB-ZRDLE 407 B01 S50 | 13 021 289 |
| 467 2 | Соединительная газовая труба MB-ZRDLE 412 B01 S20 | 13 021 290 |
| 467.1 | Ниппель для измерения давления | 13 009 722 |
| 470 1 | Клапан MB-ZRDLE 407 B01 S50 Rp ¾» | 13 011 112 |
| 470 2 | Клапан MB-ZRDLE 412 B01 S20 Rp 1¼» | 13 012 275 |
| 477 1 | Фильтр MB-ZRDLE 407 B01 S50 | 13 010 076 |
| 477 2 | Фильтр MB-ZRDLE 412 B01 S20 | 13 010 088 |
| 478 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| Реле давления газа мини GW 150 A6 | 13 009 696 | |
| 480 1 | Фланец газового клапана 2x 407 Rp ¾» | 13 010 074 |
| 480 2 | Фланец газового клапана 2x 412 Rp 1¼» | 13 010 085 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco TECTRON E4 G/F-ZT будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco TECTRON E4 G/F-ZT принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии TECTRON E4 G/F-ZT,
и сами газовые горелки Elco TECTRON E4 G/F-ZT
