Запасные части для газовой горелки Elco TECTRON E5 G/F-ET (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco E5.450 G/F-ET KN | 1¼» | 13 015 205 |
| Газовая горелка Elco E5.450 G/F-ET KL | 1¼» | 13 015 206 |
| ¾» | 13 015 207 | |
| ¾» | 13 015 208 | |
| Газовая горелка Elco E5.600 G/F-ET KN | 1½» | 13 014 950 |
| Газовая горелка Elco E5.600 G/F-ET KL | 1½» | 13 014 951 |
| 1¼» | 13 014 960 | |
| 1¼» | 13 014 961 | |
| ¾» | 13 014 962 | |
| ¾» | 13 014 963 |
1. Схема-деталировка запасных частей.

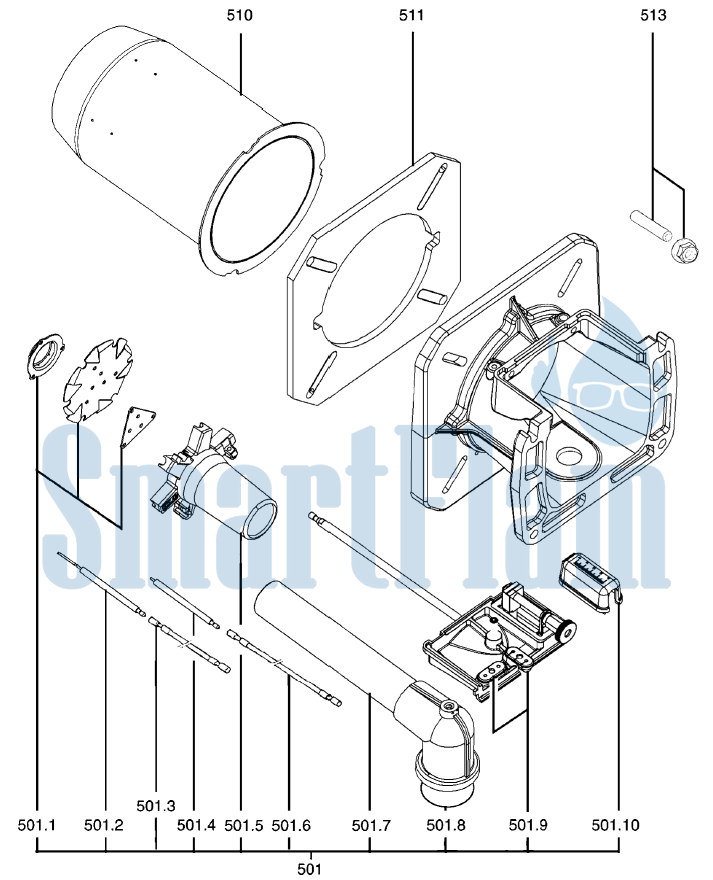

Смесительное устройство
2. Деталировка запчастей к горелке Elco TECTRON E5 G/F-ET
| Поз. | Наименование | Арт. № |
| 500 | Смесительное устройство E5.450 G/F-ET KN | 13 017 442 |
| Смесительное устройство E5.450 G/F-ET KL | 13 017 455 | |
| Смесительное устройство E5.600 G/F-ET KN | 13 014 941 | |
| Смесительное устройство E5.500 G/F-ET KL | 13 014 949 | |
| 501 | Газовая линия в комплекте KN | 13 015 124 * |
| Газовая линия в комплекте KL | 13 015 125 * | |
| 501.1 | Комплект уравнительного диска | 13 015 498 |
| 501.2 | Электрод ионизации | 13 010 529 |
| 501.3 | Кабель ионизации L 500 KN | 13 014 989 |
| Кабель ионизации L 650 KL | 13 015 121 | |
| 501.4 | Электрод поджига | 13 010 528 |
| 501.5 | Звездообразная газовая головка | 13 007 798 |
| 501.6 | Кабель поджига L 500 KN | 13 014 990 |
| Кабель поджига L 650 KL | 13 015 122 | |
| 501.7 | Коленчатая газовая труба в комплекте KN | 13 015 119 |
| Коленчатая газовая труба в комплекте KL | 13 015 120 | |
| 501.8 | Кольцевая прокладка коленчатой газовой трубы | 13 015 499 |
| 501.9 | Резиновый распорный фиксатор | 13 015 501 |
| 501.10 | Крышка с измерительной шкалой | 13 015 123 |
| 510 | Жаровая труба E5.450 Ø 140/115/100 х240 KN | 13 017 107 |
| Жаровая труба E5.450 Ø 140/115/100 x490 KL | 13 017 108 | |
| Жаровая труба E5.600 Ø 150/125/100 x240 KN | 13 015 117 | |
| Жаровая труба E5.600 Ø 150/125/100 x490 KL | 13 015 118 | |
| 511 | Прокладка фланца | 13 007 803 |
| 513 | Комплект фланцевых винтов | 13 016 814 |

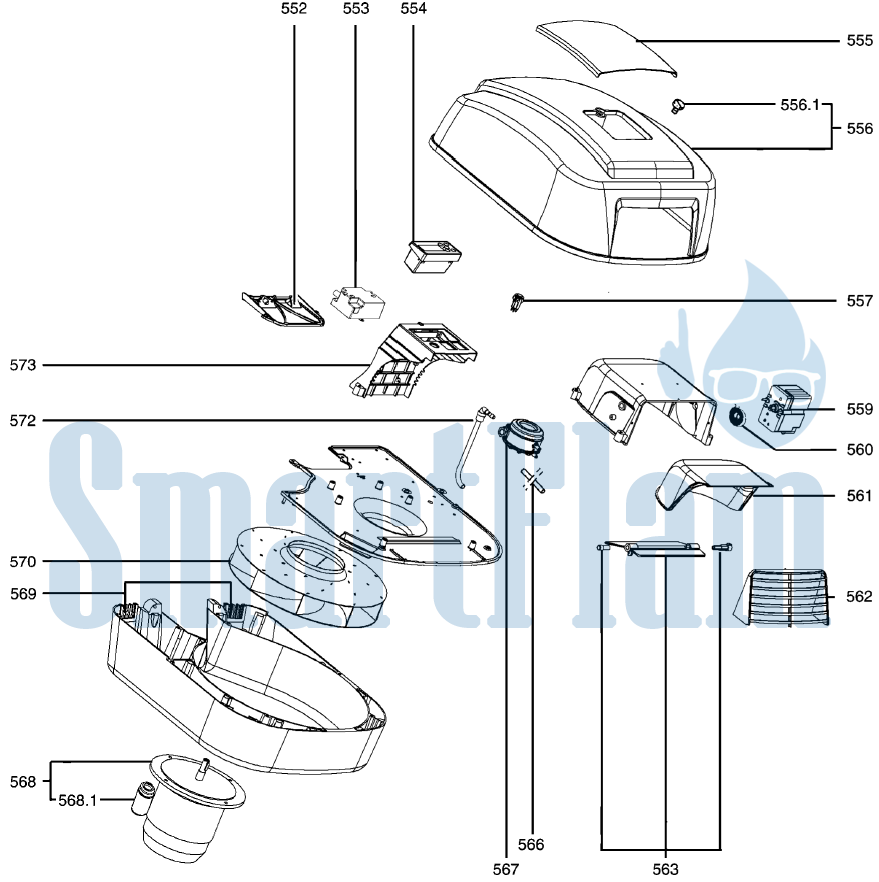

Корпус
| 550 | Корпус E5.450 G/F-ET | 13 014 945 |
| Корпус E5.600 G/F-ET | 13 017 939 | |
| 552 | Смотровое стекло | 13 007 807 |
| 553 | Трансформатор поджига EBI 1×11 кВ | 13 015 496 |
| 554 | Жидкокристаллический экран | 13 007 828 |
| 555 | Прозрачная крышка кожуха | 13 020 799 |
| 556 | Кожух в комплекте | 13 015 126 |
| 556.1 | Винт кожуха | 13 007 853 |
| 557 | Кнопка пуска | 13 015 182 |
| 559 | Сервопривод | 13 009 689 |
| 560 | Пружина | 13 009 688 |
| 561 | Изоляция воздушного короба | 13 015 128 |
| 562 | Воздухозаборная решётка | 13 015 142 |
| 563 | Воздушная заслонка + оси | 13 015 143 |
| 566 | Пластмассовая трубка | 13 015 497 |
| 567 | Реле давления воздуха 0,5-5 мбар | 13 015 144 |
| 568 | Электродвигатель 420 Вт | 13 016 840 |
| 568.1 | Конденсатор 12,5 µФ | 13 017 302 |
| 569 | Втулка кабеля | 13 016 845 |
| 570 | Вентилятор Ø 322/9 | 13 015 146 |
| 572 | Ниппель для измерения давления | 13 016 844 |
| 573 | Держатель жидкокристаллического экрана | 13 016 795 |

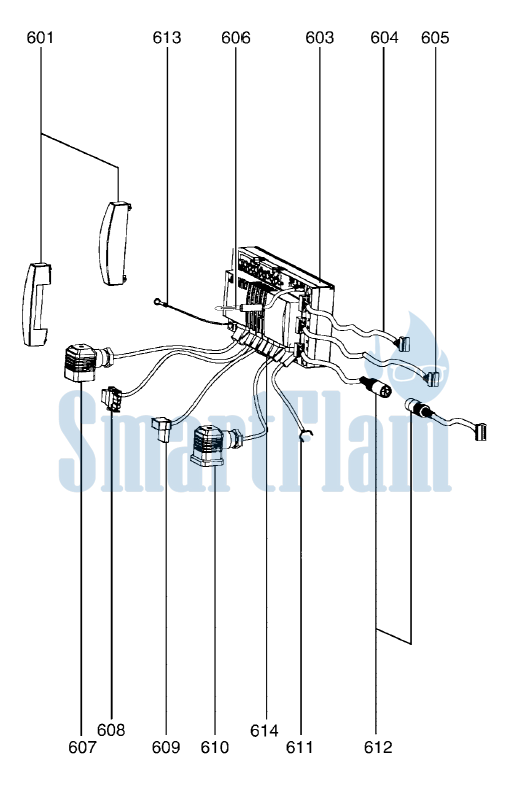

Электроника
| 601 | Защитные крышки | 13 009 639 |
| 603 | Менеджер горения MPA 22 V1.21B | 13 007 826 |
| 604 | 6-контактный штекер + кабель жидкокристалического экрана | 13 009 679 |
| 605 | Кабель + штекер сервопривода воздушной заслонки | 13 007 827 |
| 606 | Кабель + штекер ионизации | 13 014 994 |
| 607 | 4-контактный штекер + кабель газового клапана | 13 006 691 |
| 608 | 4-контактный штекер + кабель электродвигателя | 13 007 830 |
| 609 | 6-контактный штекер + кабель трансформатора поджига | 13 007 832 |
| 610 | 4-контактный штекер + кабель реле давления газа мини. | 13 006 692 |
| 611 | 2-контактный штекер + кабель реле давления воздуха | 13 011 100 |
| 612 | Кабель + штекер сервопривода газовой заслонки | 13 014 992 |
| 613 | 1-контактный штекер + кабель заземления | 13 015 189 |
| 614 | Штекер + пробка реле давления GW макс. | 13 007 841 |

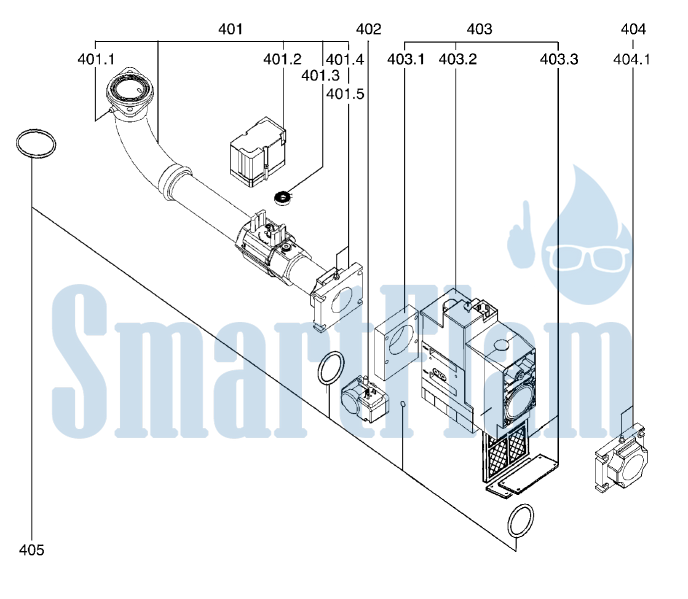

Газовая арматура
| 400 1 | Газовая арматура DMV SE 507 | 13 014 969 |
| 400 2 | Газовая арматура DMV SE 512 | 13 014 968 |
| 400 3 | Газовая арматура DMV SE 520 | 13 014 952 |
| 401 1 | Соединительная газовая труба | 65 300 223 * |
| 401 2-3 | Соединительная газовая труба | 65 300 224 * |
| 401.1 | Ниппель для измерения давления | 13 009 722 |
| 401.2 | Сервопривод | 13 009 689 |
| 401.3 | Пружина | 13 009 688 |
| 401. 1 | Фланец газового клапана Rp 1″ | 13 007 857 |
| 401.1 2-3 | Фланец газового клапана Rp 1½» | 13 007 858 |
| 401.5 | Ниппель для измерения давления | 13 009 722 |
| 402 | Реле давления газа мини GW 50 A5 | 13 009 696 |
| 403 1 | Клапан DMV SE 507 | 13 015 155 |
| 403 2 | Клапан DMV SE 512 | 13 007 836 |
| 403 3 | Клапан DMV SE 520 | 13 007 837 |
| 403.1 1 | Импульсный фланец | 13 015 156 |
| 403.1 2-3 | Импульсный фланец | 13 007 896 |
| 403.2 1 | Электромагнитная катушка VS + VA DMV SE 507 | 13 007 897 |
| 403.2 2 | Электромагнитная катушка VS + VA DMV SE 512 | 13 007 898 |
| 403.2 3 | Электромагнитная катушка VS + VA DMV SE 520 | 13 007 899 |
| 403.1 1 | Фильтр DMV SE 507 | 13 007 904 |
| 403.1 2-3 | Фильтр DMV SE 512/520 | 13 007 901 |
| 404 1 | Фланец газового клапана Rp 1″ | 13 007 857 |
| 404 2-3 | Фланец газового клапана Rp 1½» | 13 007 858 |
| 404.1 | Измерительный нипель давления | 13 009 722 |
| 405.1 | Комплект кольцевых прокладок | 13 015 157 |
| 405.1 2-3 | Комплект кольцевых прокладок | 13 015 158 |
