Запчасти для газовой горелки Elco серии TECTRON E5 G/F-VTD
Заявки на запчасти для газовой горелки Elco TECTRON E5 G/F-VTD принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco TECTRON E5 G/F-VTD, заказать запчасти для газовой горелки Elco TECTRON E5 G/F-VTD в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco TECTRON E5 G/F-VTD (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco E5.450 G/F-VTD KN | 1¼» | 13 019 189 |
| Газовая горелка Elco E5.450 G/F-VTD KL | 1¼» | 13 019 190 |
| ¾» | 13 019 191 | |
| ¾» | 13 019 192 | |
| Газовая горелка Elco E5.600 G/F-VTD KN | 1½» | 13 016 804 |
| Газовая горелка Elco E5.600 G/F-VTD KL | 1½» | 13 016 805 |
| 1¼» | 13 016 806 | |
| 1¼» | 13 016 807 | |
| ¾» | 13 016 808 | |
| ¾» | 13 016 809 |

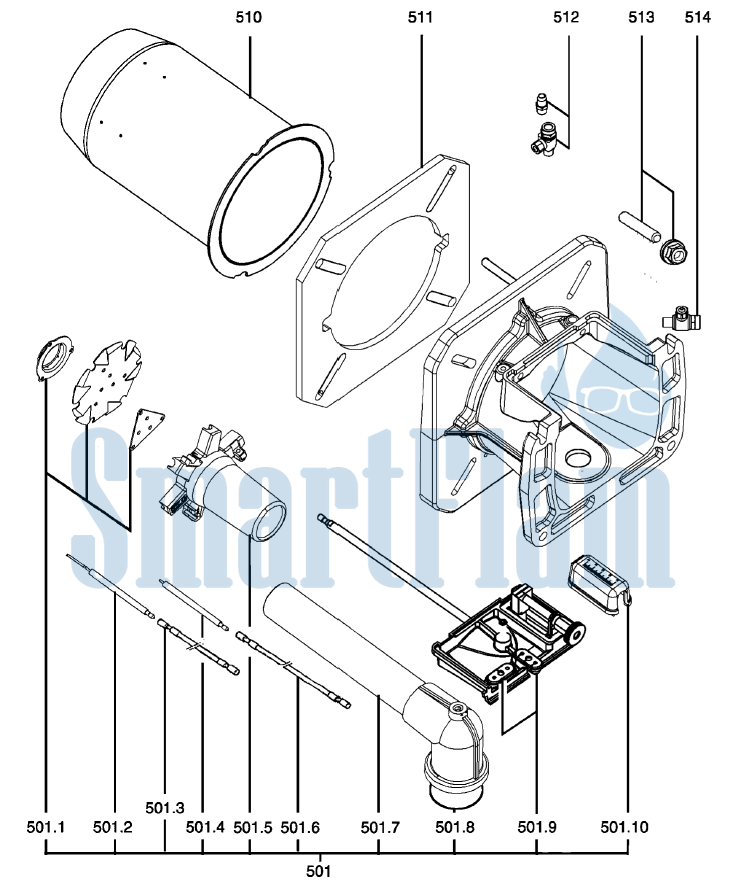

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco TECTRON E5 G/F-VTD
| Поз. | Наименование | Арт. № |
| 500 | Смесительное устройство E5.450 KN | 13 017 708 |
| Смесительное устройство E5.450 KL | 13 017 709 | |
| Смесительное устройство E5.600 KN | 13 016 796 | |
| Смесительное устройство E5.600 KL | 13 016 797 | |
| 501 | Газовая линия в комплекте KN | 13 015 124 * |
| Газовая линия в комплекте KL | 13 015 125 * | |
| 501.1 | Комплект уравнительного диска | 13 015 498 |
| 501.2 | Электрод ионизации | 13 010 529 |
| 501.3 | Кабель ионизации L 500 KN | 13 014 989 |
| Кабель ионизации L 650 KL | 13 015 121 | |
| 501.4 | Электрод поджига | 13 010 528 |
| 501.5 | Звездообразная газовая головка | 13 007 798 |
| 501.6 | Кабель поджига L 500 KN | 13 014 990 |
| Кабель поджига L 650 KL | 13 015 122 | |
| 501.7 | Коленчатая газовая труба в комплекте KN | 13 015 119 |
| Коленчатая газовая труба в комплекте KL | 13 015 120 | |
| 501.8 | Кольцевая прокладка коленчатой газовой трубы | 13 015 499 |
| 501.9 | Резиновый распорный фиксатор | 13 015 501 |
| 501.10 | Крышка с измерительной шкалой | 13 015 123 |
| 510 | Жаровая труба E5.450 Ø 140/115/100 х240 KN | 13 017 107 |
| Жаровая труба E5.450 Ø 140/115/100 x490 KL | 13 017 108 | |
| Жаровая труба E5.600 Ø 150/125/100 x240 KN | 13 015 117 | |
| Жаровая труба E5.600 Ø 150/125/100 x490 KL | 13 015 118 | |
| 511 | Прокладка фланца | 13 007 803 |
| 512 | Ниппель для измерения давления | 13 015 502 |
| 513 | Комплект фланцевых винтов | 13 016 814 |
| 514 | Ниппель для измерения давления в топке | 13 014 880 |

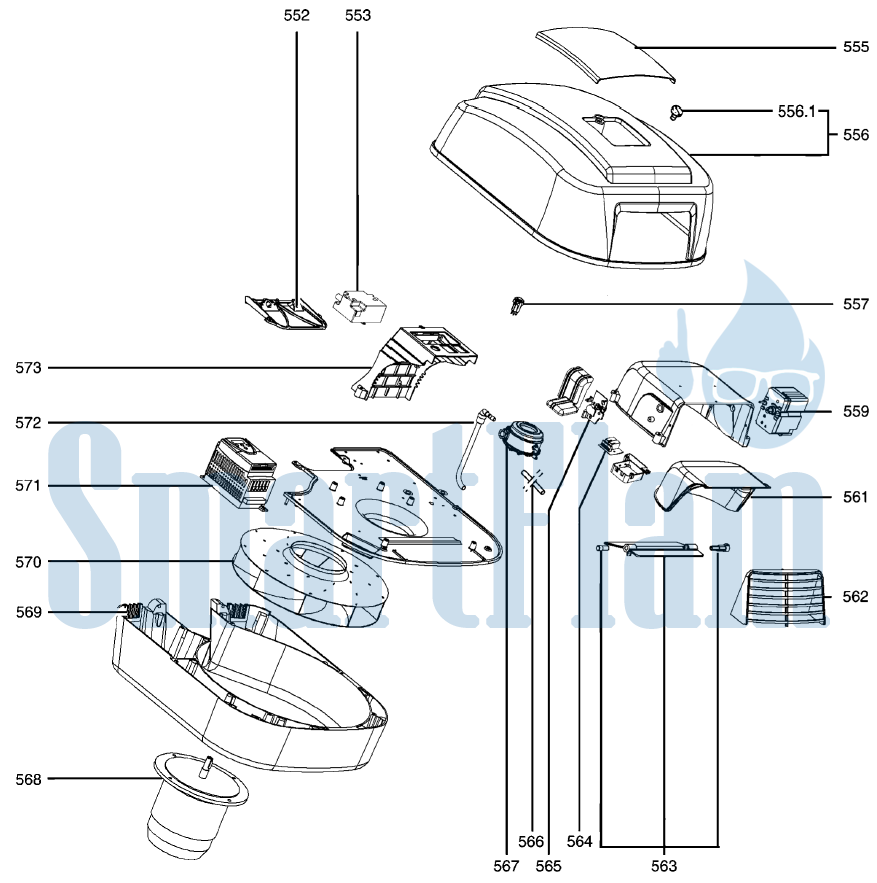

Корпус
| 550 | Корпус E5.450/600 G/F-VTD | 13 015 025 |
| 552 | Смотровое стекло | 13 007 807 |
| 553 | Трансформатор поджига EBI 1×11 кВ | 13 015 496 |
| 555 | Прозрачная крышка кожуха | 13 020 799 |
| 556 | Кожух в комплекте | 13 015 126 |
| 556.1 | Винт кожуха | 13 007 853 |
| 557 | Кнопка пуска | 13 015 182 |
| 559 | Сервопривод | 13 010 011 |
| 561 | Изоляция воздушного короба | 13 015 128 |
| 562 | Воздухозаборная решётка | 13 015 142 |
| 563 | Воздушная заслонка + оси | 13 015 143 |
| 564 | Потенциометр | 13 009 177 |
| 565 | Реле | 13 017 370 |
| 566 | Пластмассовая трубка | 13 015 497 |
| 567 | Реле давления воздуха 0,5-5 мбар | 13 015 144 |
| 568 | Электродвигатель 420 Вт | 13 019 511 |
| 569 | Втулка кабеля | 13 016 845 |
| 570 | Вентилятор Ø 322/9 | 13 015 146 |
| 571 | Частотный преобразователь электродвигателя | 13 017 109 |
| 572 | Ниппель для измерения давления | 13 016 844 |
| 573 | Держатель жидкокристаллического экрана | 13 016 795 |
| Комплект жидкокристаллического экрана | 13 017 922 |

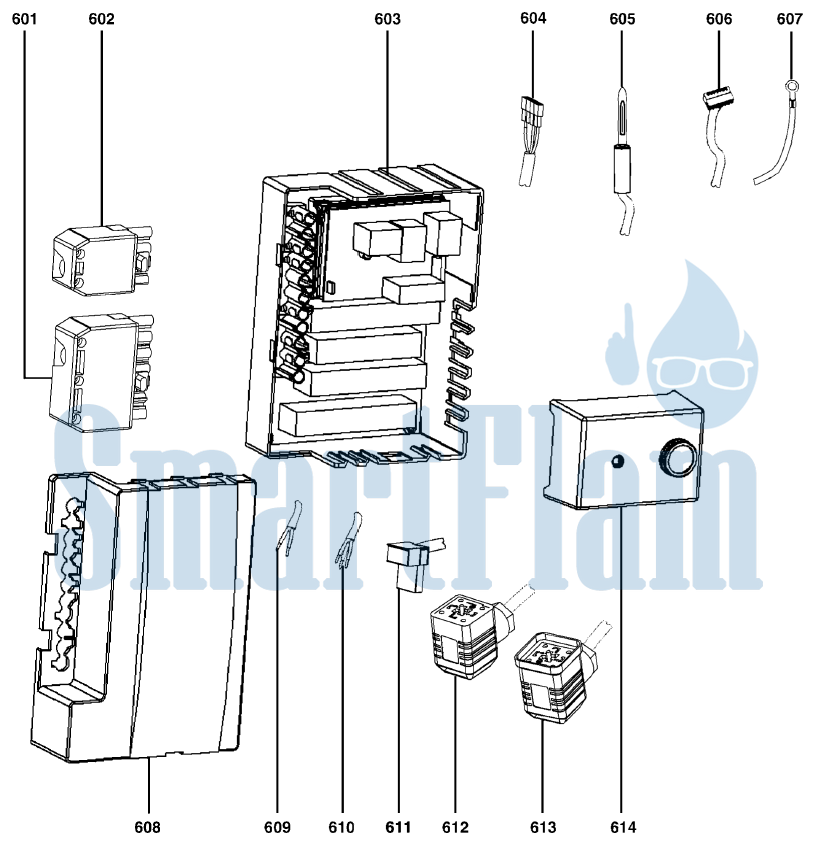

Электроника
| 601 | 7-контактный штекер Wieland | 13 010 523 |
| 602 | 4-контактный штекер Wieland | 13 011 095 |
| 603 | Терминальный блок | 13 015 183 |
| 604 | Кабель кнопки пуска | 13 015 184 |
| 605 | Кабель ионизации | 13 015 185 |
| 606 | Кабель + штекер сервопривода воздушной заслонки | 13 019 510 |
| 607 | 1-контактный штекер + кабель заземления | 13 015 189 |
| 608 | Защитная крышка | 13 015 188 |
| 609 | 2-контактный штекер + кабель реле давления воздуха | 13 014 991 |
| 610 | Штекерный кабель электродвигателя | 13 019 509 |
| 611 | 6-контактный штекер + кабель трансформатора поджига | 13 007 832 |
| 612 | 4-контактный штекер + кабель реле давления газа мини. | 13 010 080 |
| 613 | 4-контактный штекер + кабель газового клапана | 13 011 101 |
| 614 | Топочный автомат SG 513 | 13 011 099 |

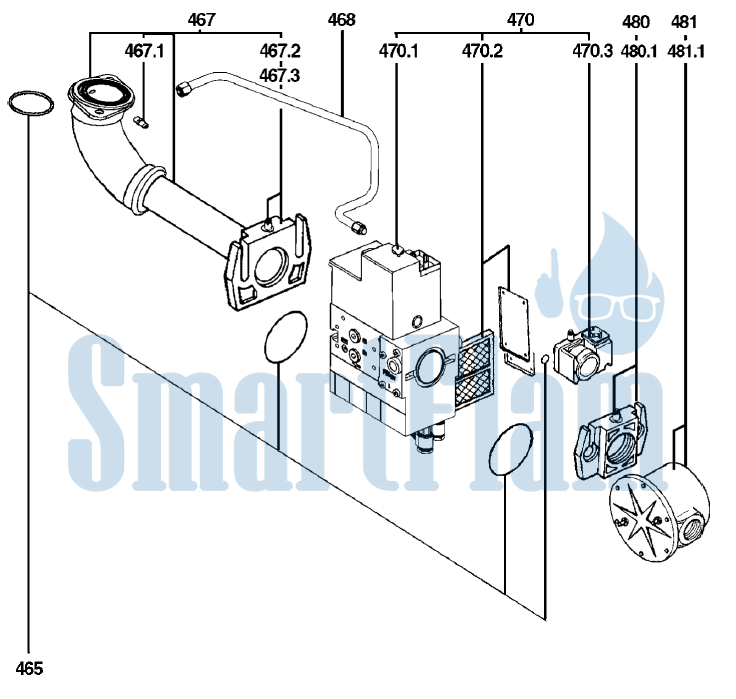

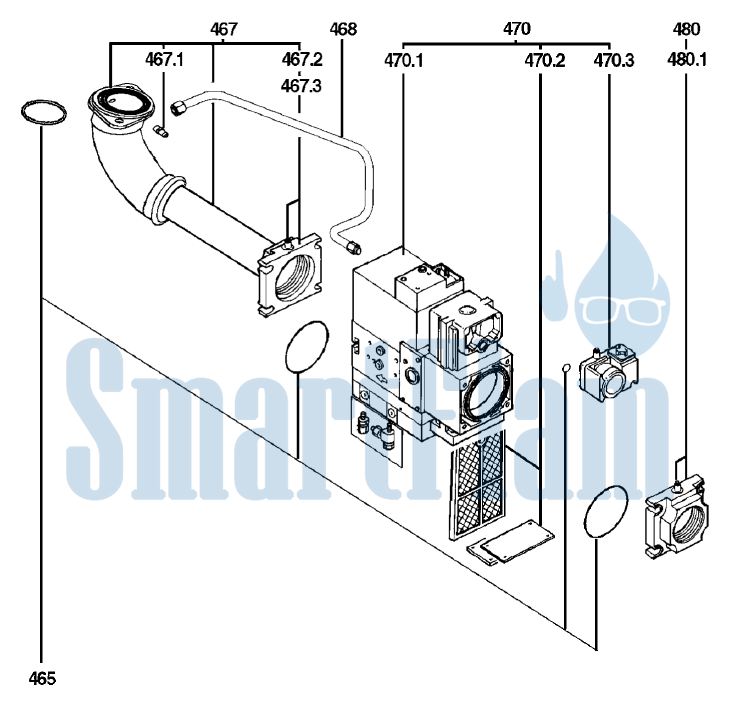

Газовая арматура
| 400 1 | Газовая арматура MB-VEF 407 B01 S30 + Fl | 13 015 011 |
| 400 2 | Газовая арматура MB-VEF 412 B01 S10 + Fl | 13 015 010 |
| 400 3 | Газовая арматура MB-VEF 420 B01 S10 + FP | 13 015 009 |
| 465 1 | Комплект кольцевых прокладок MB-VEF 407 B01 S30 + Fl | 13 011 313 |
| 465 2 | Комплект кольцевых прокладок MB-VEF 412 B01 S10 + Fl | 13 011 314 |
| 465 3 | Комплект кольцевых прокладок MB-VEF 420 B01 S10 + FP | 13 007 856 |
| 467 1 | Соединительная газовая труба Rp ¾» | 13 016 822 * |
| 467 2 | Соединительная газовая труба Rp 1¼» | 13 016 823 * |
| 467 3 | Соединительная газовая труба Rp 1½» | 13 016 824 * |
| 467.1 | Ниппель для измерения давления | 13 009 722 |
| 467.2 1 | Фланец газового клапана Rp ¾» | 13 010 074 |
| 467.2 2 | Фланец газового клапана Rp 1¼» | 13 010 085 |
| 467.2 3 | Фланец газового клапана Rp 1½» | 13 007 858 |
| 467.3 | Ниппель для измерения давления | 13 009 722 |
| 468 1 | Комплект импульсных труб MB-VEF 407 B01 S30 + Fl | 13 016 841 |
| 468 2 | Комплект импульсных труб MB-VEF 412 B01 S10 + Fl | 13 016 842 |
| 468 3 | Комплект импульсных труб MB-VEF 420 B01 S10 + FP | 13 016 843 |
| 470 1 | Клапан MB-VEF 407 B01 S30 + Fl | 13 011 113 |
| 470 2 | Клапан MB-VEF 412 B01 S10 + Fl | 13 010 082 |
| 470 3 | Клапан MB-VEF 420 B01 S10 + FP | 13 011 725 |
| 470.1 1 | Электромагнитная катушка MB-VEF 407 B01 S30 + Fl | 13 010 083 |
| 470.1 2 | Электромагнитная катушка MB-VEF 412 B01 S10 + Fl | 13 010 084 |
| 470.1 3 | Электромагнитная катушка MB-VEF 420 B01 S10 + FP | 13 011 726 |
| 470.2 1 | Фильтр MB-VEF 407 B01 S30 + Fl | 13 010 089 |
| 470.2 2 | Фильтр MB-VEF 412 B01 S10 + Fl | 13 012 041 |
| 470.2 3 | Фильтр MB-VEF 420 B01 S10 + FP | 13 007 901 |
| 470.4 1 | Реле давления газа мини GW 500 A5 | 13 010 091 |
| 470.4 2 | Реле давления газа мини GW 50 A5 | 13 009 696 |
| 480 1 | Фланец газового клапана Rp ¾» | 13 010 074 |
| 480 2 | Фланец газового клапана Rp 1¼» | 13 010 085 |
| 480 3 | Фланец газового клапана Rp 1½» | 13 007 858 |
| 480.1 | Ниппель для измерения давления | 13 009 722 |
| 481 | Внешний фильтр Rp 1″ | 13 010 092 |
| 481.1 | Фильтр Rp 1″ | 13 010 093 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco TECTRON E5 G/F-VTD будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco TECTRON E5 G/F-VTD принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии TECTRON E5 G/F-VTD,
и сами газовые горелки Elco TECTRON E5 G/F-VTD
