Запасные части для газовой горелки Elco TECTRON E6 G/F-ET (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco E6.850 G/F-ET KN	2″	13 018 526
Газовая горелка Elco E6.850 G/F-ET KL	2″	13 018 536
	1½»	13 018 529
	1½»	13 020 497
	1″	13 018 532
	1″	13 020 506
Газовая горелка Elco E6.1200 G/F-ET KN	2″	13 018 524
Газовая горелка Elco E6.1200 G/F-ET KL	2″	13 018 525
	1½»	13 018 527
	1½»	13 018 528

1. Схема-деталировка запасных частей.

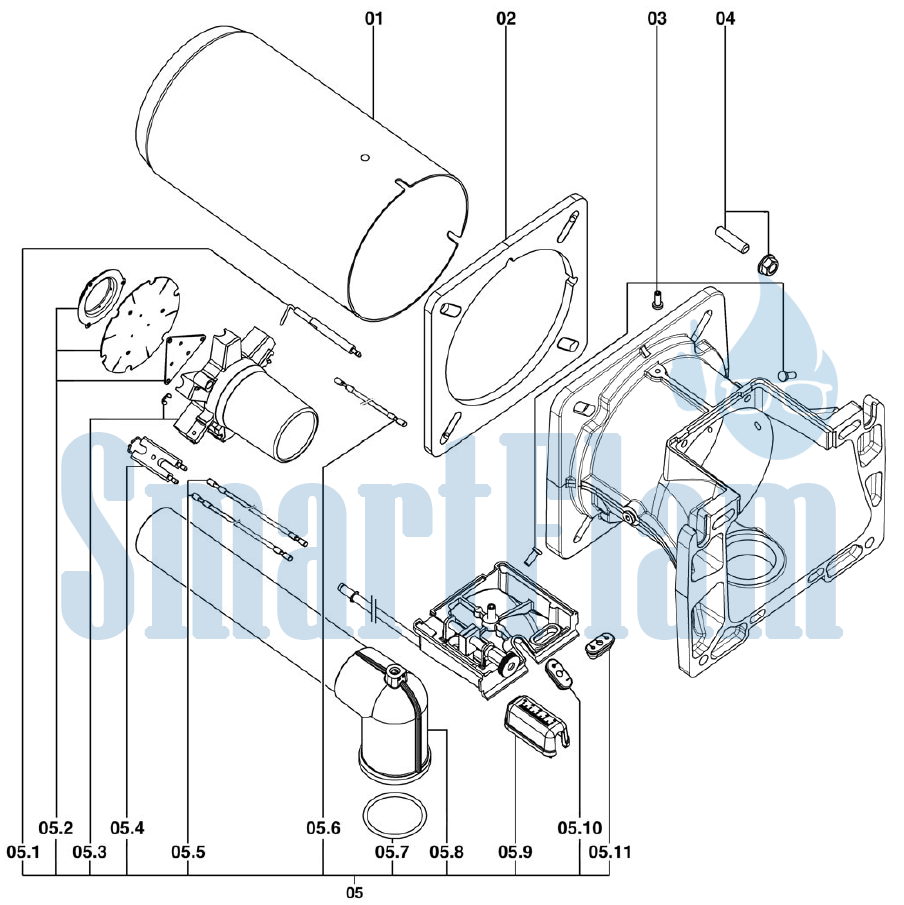

Смесительное устройство

2. Деталировка запчастей к горелке Elco TECTRON E6 G/F-ET

Поз.	Наименование	Арт. №
	Смесительное устройство E6.850 G/F-ET KN	13 020 156
	Смесительное устройство E6.850 G/F-ET KL	13 020 157
	Смесительное устройство E6.1200 G/F-ET KN	13 018 534
	Смесительное устройство E6.1200 G/F-ET KL	13 018 535
01	Жаровая труба E6.850 Ø 170/150/135 х305 KN	13 021 608
	Жаровая труба E6.850 Ø 170/150/135 x525 KL	13 021 609
	Жаровая труба E6.1200 Ø 170/155/110 x305 KN	13 020 681
	Жаровая труба E6.1200 Ø 170/155/110 x525 KL	13 020 802
02	Прокладка фланца	13 009 619
03	Винт крепления жаровой трубы М6 (Х3)	13 016 915
04	Комплект фланцевых винтов	13 016 814
05	Газовая линия в комплекте E6.850 KN	13 022 920 *
	Газовая линия в комплекте E6.850 KL	13 022 921 *
	Газовая линия в комплекте E6.1200 KN	13 022 918 *
	Газовая линия в комплекте E6.1200 KL	13 020 919 *
05.1	Электрод ионизации	13 010 529
05.2	Комплект уравнительного диска Природный газ E6.850	13 021 612
	Комплект уравнительного диска Природный газ E6.1200	13 020 683
	Комплект уравнительного диска Сжиженный газ E6.850	13 022 403
	Комплект уравнительного диска Сжиженный газ E6.1200	13 022 404
05.3	Звездообразная газовая головка	13 022 924
05.4	Электрод поджига	13 011 119
05.5	Кабель поджига (Х1) KN	13 015 229
05.5	Кабель поджига (Х1) KL	13 020 808
05.6	Кабель ионизации KN	13 015 121
05.6	Кабель ионизации KL	13 020 809
05.7	Кольцевая прокладка коленчатой газовой трубы	13 009 631
05.8	Коленчатая газовая труба в комплекте KN	13 022 922
05.8	Коленчатая газовая труба в комплекте KL	13 022 923
05.9	Крышка с измерительной шкалой	13 015 123
05.10	Резиновый распорный фиксатор	13 020 685
05.11	Резиновый распорный фиксатор	13 017 148

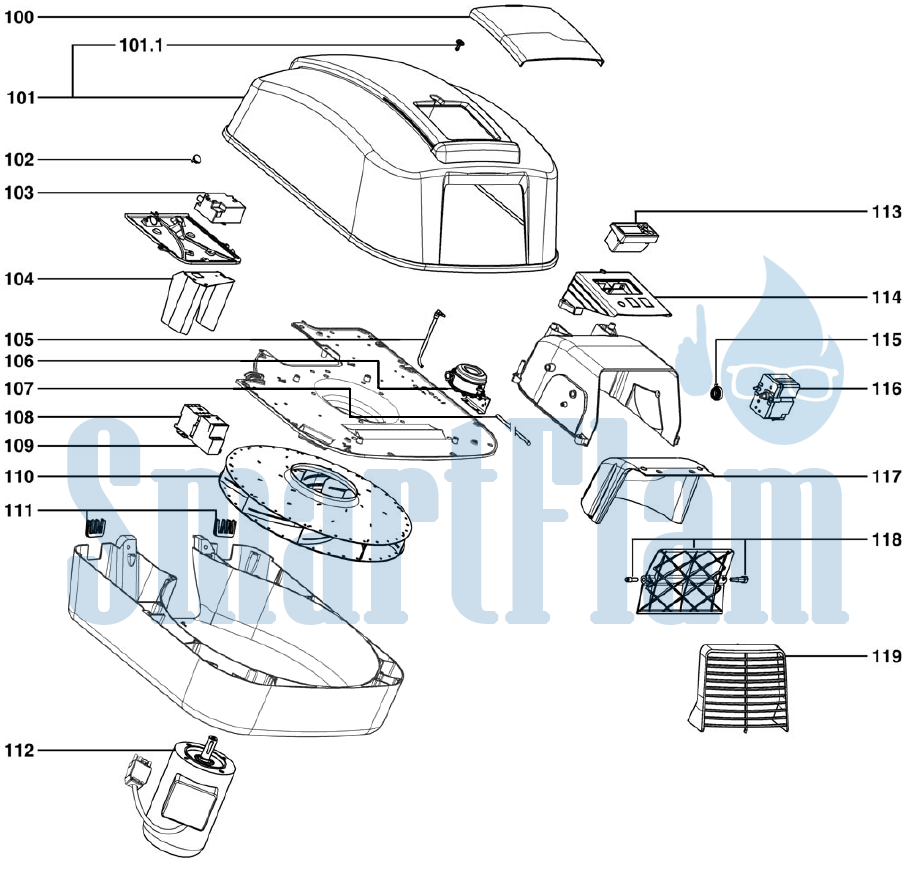

Корпус

550	Корпус E6.850 G/F-ET	13 020 155
550	Корпус E6.1200 G/F-ET	13 018 533
100	Прозрачная крышка кожуха	13 020 799
101	Кожух в комплекте	13 020 798
101.1	Винт кожуха	13 007 853
102	Смотровое стекло	13 007 807
103	Трансформатор поджига EBI 2×7,5 кВ	13 009 663
104	Направляющая всасываемого воздуха	13 020 696
105	Ниппель для измерения давления	13 020 801
106	Реле давления воздуха 1-10 мбар	13 021 613
107	Пластмассовая трубка	13 015 497
108	Контактор	13 009 778
109	Реле защиты от перегрузки	13 020 693
110	Вентилятор Ø 425/40	13 020 694
111	Втулка кабеля (X1)	13 016 845
112	Электродвигатель	13 022 153
113	Жидкокристаллический экран	13 007 828
114	Держатель жидкокристаллического экрана	13 020 697
115	Пружина	13 009 688
116	Сервопривод	13 009 689
117	Изоляция воздушного короба	13 020 698
118	Воздушная заслонка + оси	13 020 699
119	Воздухозаборная решётка	13 022 925

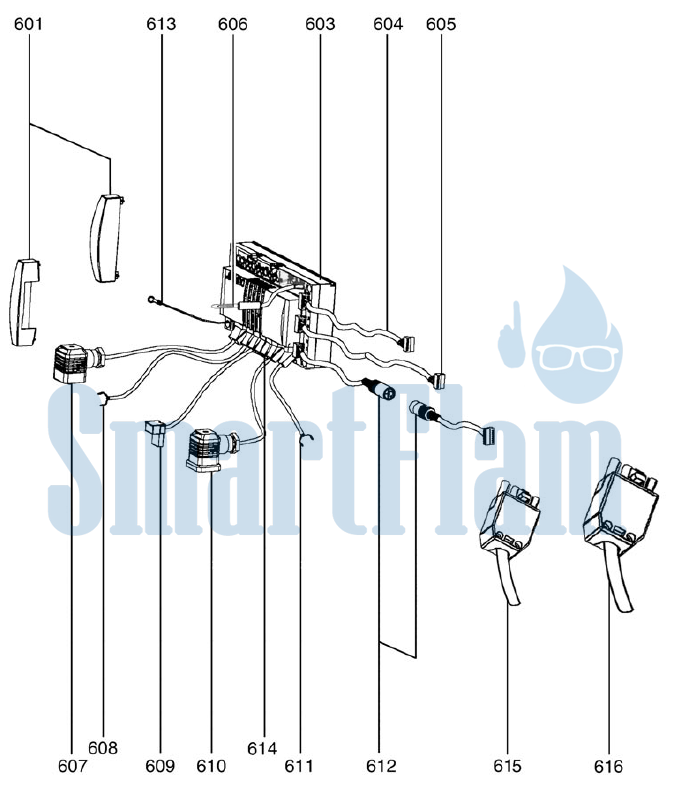

Электроника

601	Защитные крышки	13 009 639
603	Менеджер горения MPA 22 V1.21B	13 007 826
604	6-контактный штекер + кабель жидкокристаллического экрана	13 009 679
605	Кабель + штекер сервопривода воздушной заслонки	13 007 827
606	Штекер + кабель ионизации	13 014 994
607	4-контактный штекер + кабель газового клапана	13 006 691
608	Кабель контактора электродвигателя	13 020 703
609	6-контактный штекер + кабель трансформатора поджига	13 020 372
610	4-контактный штекер + кабель реле давления газа мини.	13 006 692
611	2-контактный штекер + кабель реле давления воздуха	13 011 100
612	Кабель + штекер сервопривода газовой заслонки	13 014 992
613	1-контактный штекер + кабель заземления	13 015 189
614	Штекер + пробка реле давления GW макс.	13 007 841
615	Штекерный кабель электродвигателя	13 009 782
616	Питающий кабель	13 020 854

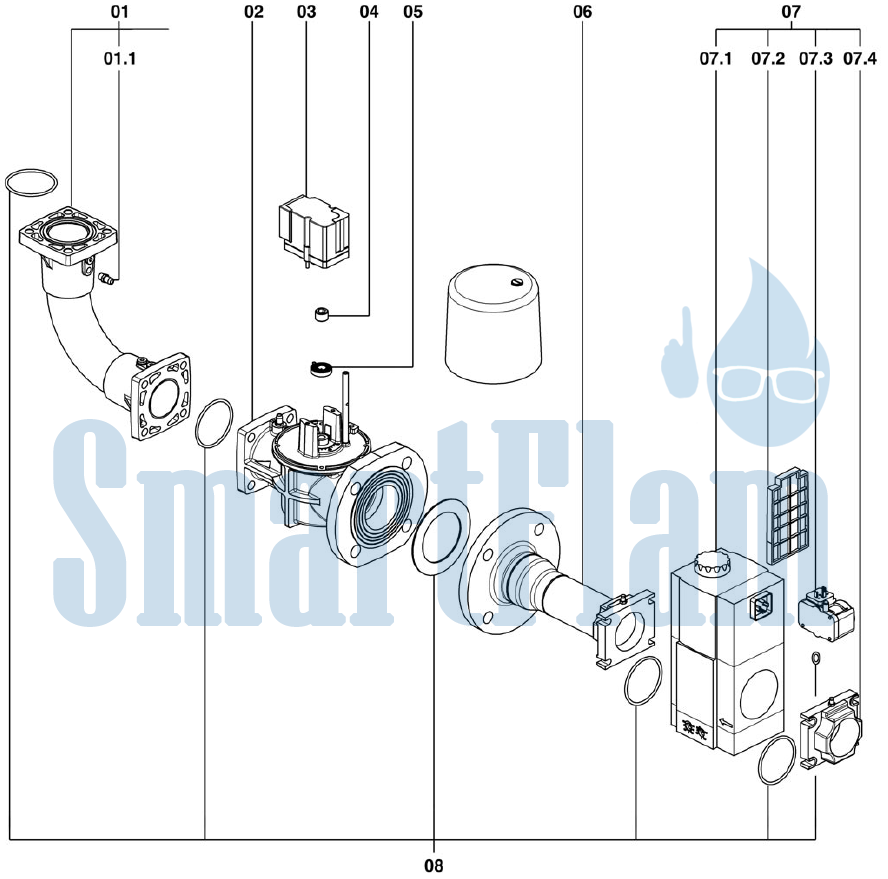

Газовая арматура

	Газовая арматура MBC 300 SE	13 020 159
	Газовая арматура MBC 700 SE	13 018 892
	Газовая арматура MBC 1200 SE	13 020 158
01	Соединительная газовая труба	13 020 771 *
01.1	Ниппель для измерения давления	13 009 722
01.2	Ниппель для измерения давления	13 009 722
02	Дросель газового клапана	13 020 775
03	Сервопривод	13 009 689
04	Сцепление	13 009 690
05	Пружина	13 009 688
06	Соединительня газовая труба MBC 300	13 021 868 *
06	Соединительня газовая труба MBC 700/1200	13 009 693 *
07 1	Клапан MBC 300	13 021 869
07 2	Клапан MBC 700	13 021 870
07 2	Клапан MBC 700 S82 (G25)	13 022 996
07 3	Клапан MBC 1200	13 021 871
07 3	Клапан MBC 1200 S82 (G25)	65300 008
07.1 1	Электромагнитная катушка MBC 300	13 022 418
07.1 2	Электромагнитная катушка MBC 700	13 022 419
07.1 3	Электромагнитная катушка MBC 1200	13 022 420
07.2 1	Фильтр MBC 300	13 022 415
07.2 2	Фильтр MBC 700	13 022 416
07.2 3	Фильтр MBC 1200	13 022 417
07.3	Реле давления газа мини GW 50 A5	13 009 696
07.4 1	Фланец газового клапана MBC 300	13 022 621
07.4 2-3	Фланец газового клапана MBC 700/1200	13 007 859
08 1	Комплект кольцевых прокладок MBC 300	13 022 617
08 2	Комплект кольцевых прокладок MBC 700	13 022 618
08 3	Комплект кольцевых прокладок MBC 1200	13 022 619
