Запасные части для газовой горелки Elco TECTRON E7 G/F-ET (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco E7.1800 G/F-ET KN | 2″ | 13 022 393 |
| Газовая горелка Elco E7.1800 G/F-ET KL | 2″ | 13 022 396 |
| 2″ | 13 022 394 | |
| 2″ | 13 022 397 | |
| Газовая горелка Elco E7.2400 G/F-ET KN | 2″ | 13 022 027 |
| Газовая горелка Elco E7.2400 G/F-ET KL | 2″ | 13 022 030 |
| 2″ | 13 022 028 | |
| 2″ | 13 022 031 |
1. Схема-деталировка запасных частей

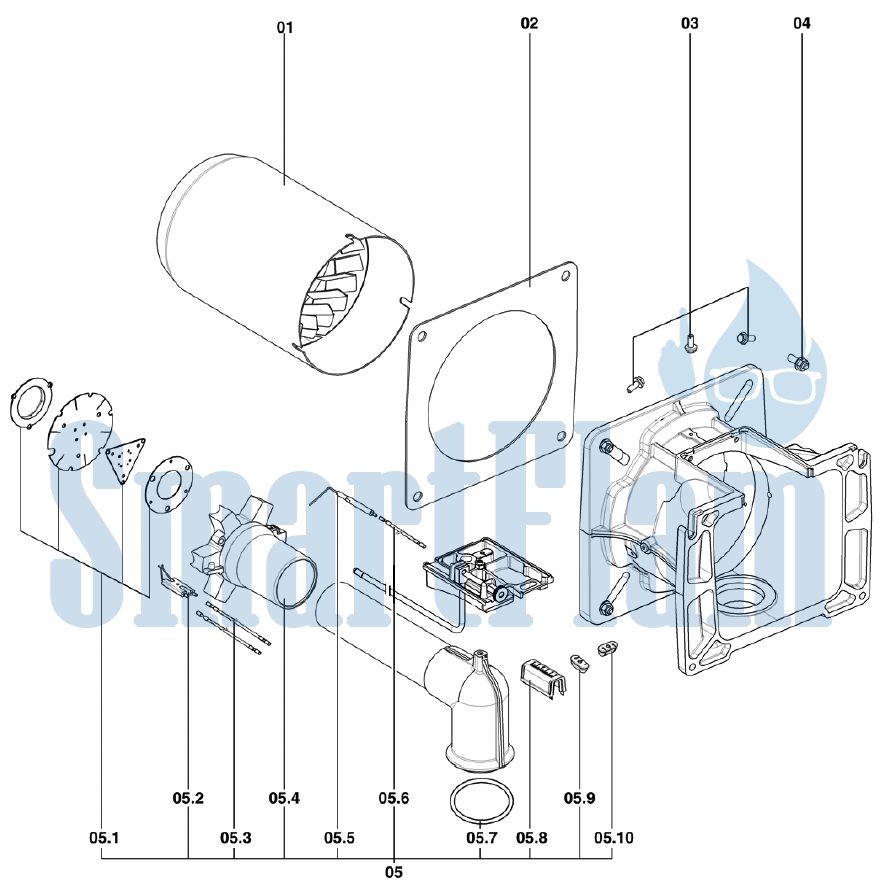

Смесительное устройство
2. Деталировка запчастей к горелке Elco TECTRON E7 G/F-ET
| Поз. | Наименование | Арт. № |
| Смесительное устройство E7.1800 G/F-ET KN | 13 022 399 | |
| Смесительное устройство E7.1800 G/F-ET KL | 13 022 400 | |
| Смесительное устройство E7.2400 G/F-ET KN | 13 022 042 | |
| Смесительное устройство E7.2400 G/F-ET KL | 13 022 043 | |
| 01 | Жаровая труба E7.1800 G/F-ET KN | 13 022 596 |
| Жаровая труба E7.1800 G/F-ET KL | 13 022 597 | |
| Жаровая труба E7.2400 G/F-ET KN | 13 022 598 | |
| Жаровая труба E7.2400 G/F-ET KL | 13 022 599 | |
| 02 | Прокладка фланца | 13 022 997 |
| 03 | Винт крепления жаровой трубы М6 (Х3) | 13 009 723 |
| 04 | Комплект фланцевых винтов | 13 022 998 |
| 05 | Газовая линия в комплекте E7.1800 G/F-ET KN | 13 022 600 * |
| Газовая линия в комплекте E7.1800 G/F-ET KL | 13 022 601 * | |
| Газовая линия в комплекте E7.2400 G/F-ET KN | 13 022 602 * | |
| Газовая линия в комплекте E7.2400 G/F-ET KL | 13 022 603 * | |
| 05.1 | Комплект уравнительного диска E7.1800 G/F-ET KL | 13 022 604 |
| Комплект уравнительного диска E7.2400 G/F-ET KN | 13 022 605 | |
| 05.2 | Блок электрода поджига | 13 022 999 |
| 05.3 | Кабель поджига KN | 13 015 229 |
| Кабель поджига KL | 13 020 808 | |
| 05.4 | Звездообразная газовая головка | 13 022 606 |
| 05.5 | Электрод ионизации | 13 022 607 |
| 05.6 | Кабель ионизации KN | 13 015 121 |
| Кабель ионизации KL | 13 020 809 | |
| 05.7 | Кольцевая прокладка коленчатой газовой трубы | 13 009 731 |
| 05.8 | Крышка с измерительной шкалой | 13 022 504 |
| 05.9 | Резиновый распорный фиксатор | 13 020 685 |
| 05.10 | Резиновый распорный фиксатор | 13 015 501 |

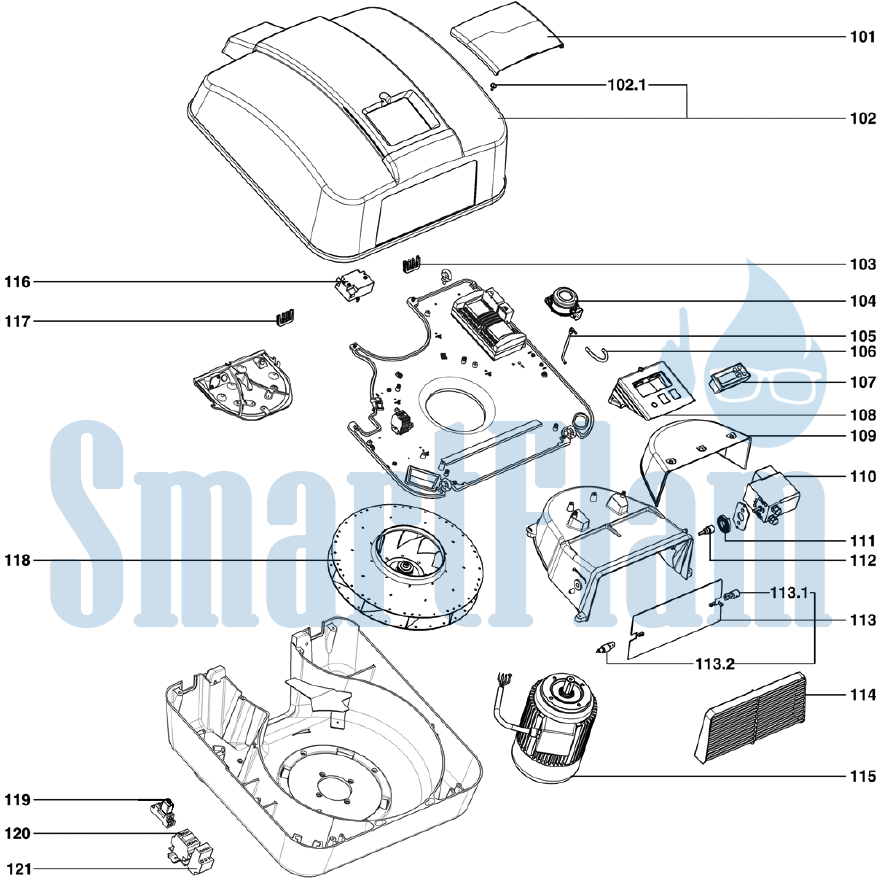

Корпус
| Корпус E7.1800 G/F-ET | 13 022 398 | |
| Корпус E7.2400 G/F-ET | 13 022 039 | |
| 101 | Прозрачная крышка кожуха | 13 020 799 |
| 102 | Кожух в комплекте | 13 022 516 |
| 102.1 | Винт кожуха | 13 007 853 |
| 103 | Втулка кабеля (X1) | 13 016 845 |
| 104 | Реле давления воздуха 0,5-5 мбар | 13 022 608 |
| 105 | Ниппель для измерения давления | 13 020 801 |
| 106 | Пластмассовая трубка | 13 015 497 |
| 107 | Жидкокристаллический экран | 13 007 828 |
| 108 | Держатель жидкокристаллического экрана | 13 020 697 |
| 109 | Изоляция воздушного короба | 13 022 518 |
| 110 | Сервопривод | 13 009 673 |
| 111 | Пружина | 13 022 519 |
| 112 | Ось сервопривода | 13 022 520 |
| 113 | Воздушная заслонка + оси | 13 022 521 |
| 113.1 | Опора сервопривода | 13 022 522 |
| 113.2 | Опора | 13 022 523 |
| 114 | Воздухозаборная решётка | 13 022 524 |
| 115 | Электродвигатель | 13 022 525 |
| 116 | Трансформатор поджига EBI 2×7,5 кВ | 13 009 663 |
| 117 | Втулка кабеля (X1) | 13 016 845 |
| 118 | Вентилятор Ø 435/55 | 13 022 526 |
| 119 | Контактор электродвигателя 2RT | 13 017 721 |
| 120 | Контактор | 13 012 991 |
| 121 | Реле защиты от перегрузки | 13 022 527 |

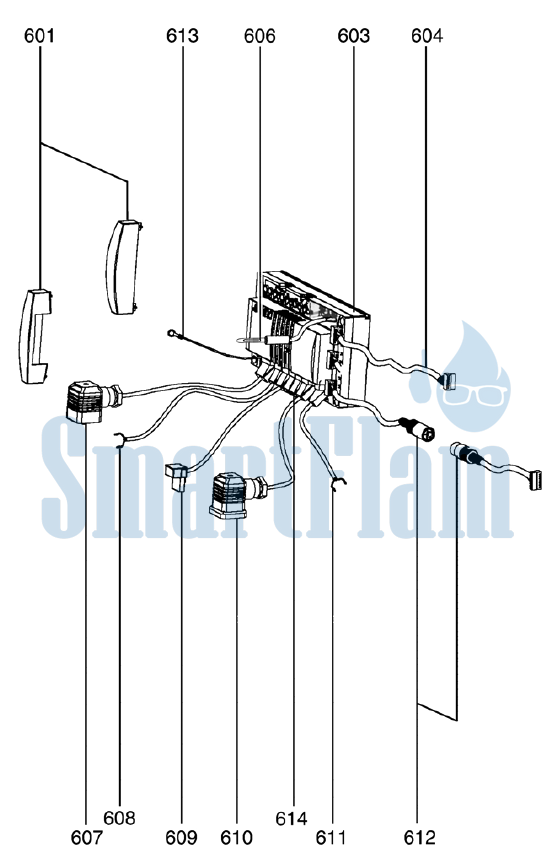

Электроника
| 601 | Защитные крышки | 13 009 639 |
| 603 | Менеджер горения MPA 22 V1.21B | 13 007 826 |
| 604 | 6-контактный штекер + кабель жидкокристаллического экрана | 13 009 679 |
| 606 | Кабель + штекер ионизации | 13 014 994 |
| 607 | 4-контактный штекер + кабель газового клапана | 13 006 691 |
| 608 | Кабель контактора электродвигателя | 13 022 536 |
| 609 | 6-контактный штекер + кабель трансформатора поджига | 13 020 372 |
| 610 | 4-контактный штекер + кабель реле давления газа мини. | 13 006 692 |
| 611 | 2-контактный штекер + кабель реле давления воздуха | 13 022 614 |
| 612 | Кабель + штекер сервопривода газовой заслонки | 13 014 992 |
| 613 | 1-контактный штекер + кабель заземления | 13 015 189 |
| 614 | Штекер + пробка реле давления GW макс. | 13 007 841 |

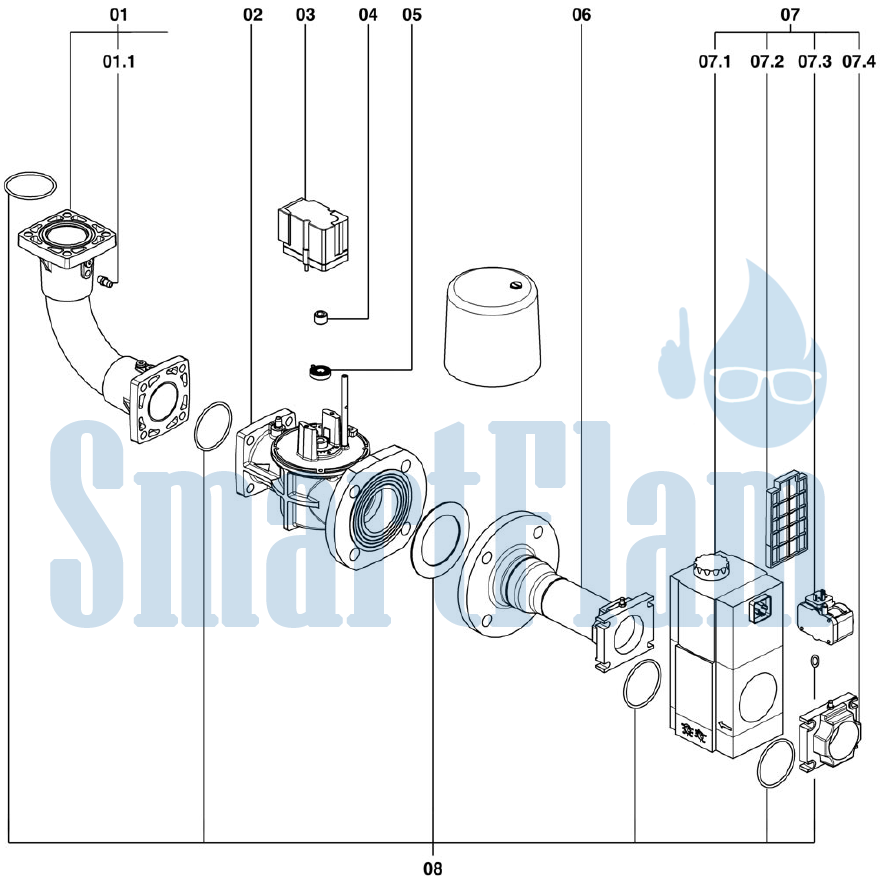

Газовая арматура
| 01 | Соединительная газовая труба | 13 020 771 * |
| 01.1 | Ниппель для измерения давления | 13 009 722 |
| 02 | Дросель газового клапана | 13 020 775 |
| 03 | Сервопривод | 13 009 689 |
| 04 | Сцепление | 13 009 690 |
| 05 | Пружина | 13 009 688 |
| 06 | Соединительная газовая труба MBC 700/1200 | 13 009 693 * |
| 07 | Клапан MBC 700 | 13 022 996 |
| Клапан MBC 1200 | 13 021 871 | |
| 07.1 | Электромагнитная катушка MBC 700 | 13 022 419 |
| Электромагнитная катушка MBC 1200 | 13 022 420 | |
| 07.2 | Фильтр MBC 700 | 13 022 416 |
| Фильтр MBC 1200 | 13 022 417 | |
| 07.3 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 07.4 | Фланец газового клапана | 13 007 859 |
| 08 | Комплект кольцевых прокладок MBC 700 | 13 022 618 |
| Комплект кольцевых прокладок MBC 1200 | 13 022 619 |
