Запчасти для газовой горелки Elco серии VECTRON EK 04B G/F-ZT

Заявки на запчасти для газовой горелки Elco VECTRON EK 04B G/F-ZT принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать газовые горелки Elco VECTRON EK 04B G/F-ZT, заказать запчасти для газовой горелки Elco VECTRON EK 04B G/F-ZT в Минске, а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.

Рекомендуем ознакомиться:

Вернуться к выбору горелки:

Запасные части для газовой горелки Elco VECTRON EK 04B G/F-ZT (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco EK 04B.43 G/F-ZT T1	1¼»	13 012 738
Газовая горелка Elco EK 04B.43 G/F-ZT T2	1¼»	13 012 739
	¾»	13 012 740
	¾»	13 012 741

1. Схема-деталировка запасных частей

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON EK 04B G/F-ZT

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство EK 04B.43 T1		13 010 896
500	Смесительное устройство EK 04B.43 T2		13 010 897
501	Газовая линия T1	13 011 526*	13 011 526*
501	Газовая линия T2	13 011 365*	13 011 365*
502	Уравнительный диск + газовое сопло + перекрывающая пластина в комплекте	13 006 684	13 006 684
505	Звездообразная газовая головка	13 007 798	13 007 798
506	Завихритель	13 007 799	13 007 799
507	Жаровая труба + винт EK 04B.43 Ø115/101/150 х268 T1	13 007 905	13 007 905
507	Жаровая труба + винт EK 04B.43 Ø115/101/150 x418 T2	13 007 906	13 007 906
507.1	Рычаг вращения жаровой трубы	13 007 802	13 007 802
508	Прокладка фланца	13 007 803	13 007 803
509	Крепежный винт жаровой трубы (левая резьба) M6 х3	13 007 804	13 007 804
510	Электрод ионизации	13 007 851	13 007 851
511	Электрод поджига	13 010 528	13 010 528
512	Кабель ионизации L550 T1	13 007 805	13 005 676
512	Кабель ионизации L700 T2	13 007 806	13 005 677
513	Кабель поджига L850 T1	13 014 614	13 014 614
513	Кабель поджига L1050 T2	13 014 615	13 014 615
514	Регулировочный стержень L646 T1	13 014 258	13 014 258
514	Регулировочный стержень L796 T2	13 014 259	13 014 259
515	Рукоятка настройки	13 007 852	13 007 852
516	Смотровое окно	13 007 807	13 007 807
517	Крышка газовой трубы в комплекте T1	13 014 256	13 014 256
517	Крышка газовой трубы в комплекте T2	13 014 257	13 014 257
518	Резиновый распорный фиксатор	13 007 808	13 003 695
519	Измерительный штуцер Ø6.3	13 007 849	175.841.6548

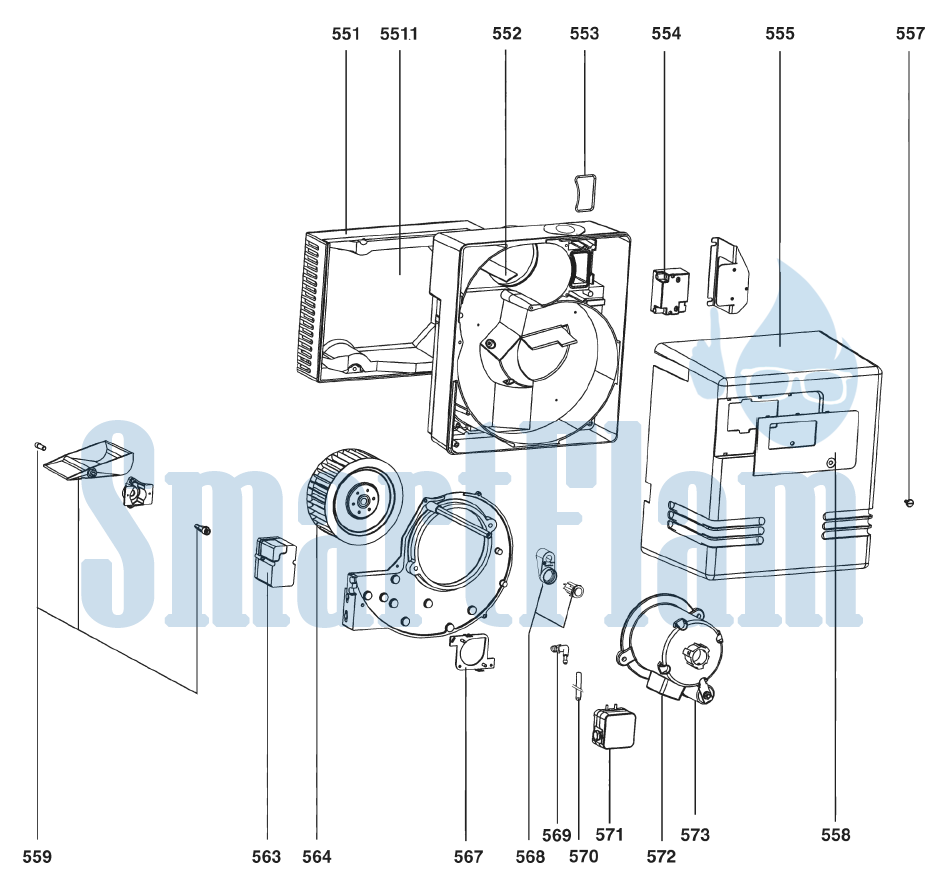

Корпус

500	Корпус EK 04B.43 G/F-ZT		13 012 744
551	Воздухозаборный короб	13 007 814	12 002 201
551.1	Изоляция воздухозаборного короба	13 007 813	12 002 200
552	Направляющая всасываемого воздуха	13 007 850	13 007 850
553	Прокладка газовой линии	13 007 815	587.848.2475
554	Трансформатор поджига EBI 1×11 кВ	13 007 816	13 002 736
555	Кожух	13 013 875	13 013 875
557	Винт кожуха	13 007 853	13 007 853
558	Передняя крышка	13 013 887	13 013 887
559	Воздушная заслонка + оси	13 007 918	13 007 918
563	Сервопривод воздушной заслонки STA 4,5	13 007 919	13 007 919
564	Вентилятор Ø180X75	13 011 096	13 011 096
567	Держатель реле давления воздуха	13 007 822	13 007 822
568	Комплект кнопки запуска	13 011 087	13 011 087
569	Ниппель для измерения давления ⅛» 90º	13 013 352	13 013 352
570	Силиконовая трубка Ø4/6×220	13 014 337	509.836.6541
571	Реле давления воздуха LGW 10 A2	13 007 823	176.838.4009
572	Электродвигатель	13 007 824	13 007 824
573	Конденсатор 12 µФ	13 006 689	12 001 672

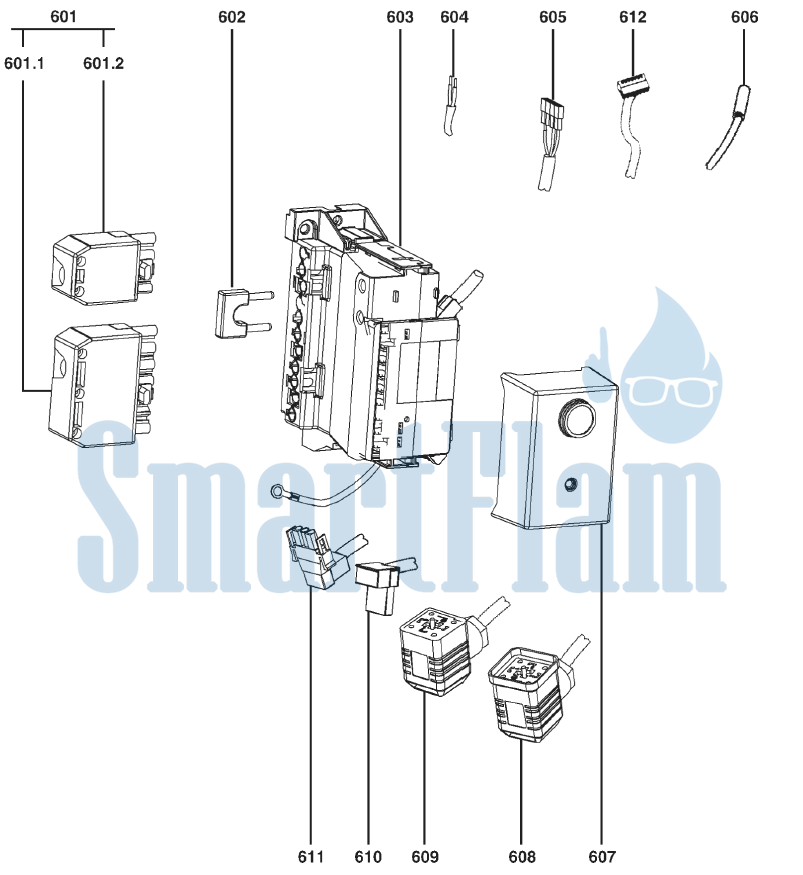

Электроника

601.1	7-контактный штекер Wieland	13 010 523	175.828.6622
601.2	4-контактный штекер Wieland	13 011 095	175.829.8122
602	Соединительный штекер для измерения тока ионизации	13 010 524	13 010 524
603	Терминальный блок	13 010 521	13 010 521
604	Штекер + кабель реле давления воздуха	13 011 100	13 011 100
605	Кабель кнопки пуска	13 011 088	13 011 088
606	Кабель ионизации терминального блока	13 007 825	13 007 825
607	Топочный автомат SG 513	13 011 099	13 011 099
608	Кабель газового клапана	13 011 101	13 011 101
609	Штекер + кабель реле давления газа мини.	13 010 080	13 010 080
610	2-контактный штекер + кабель трансформатора поджига	13 011 094	13 011 094
611	Штекер + кабель электродвигателя	13 011 089	13 011 089
612	9-контактный штекер + кабель сервопривода	13 011 092	13011 092

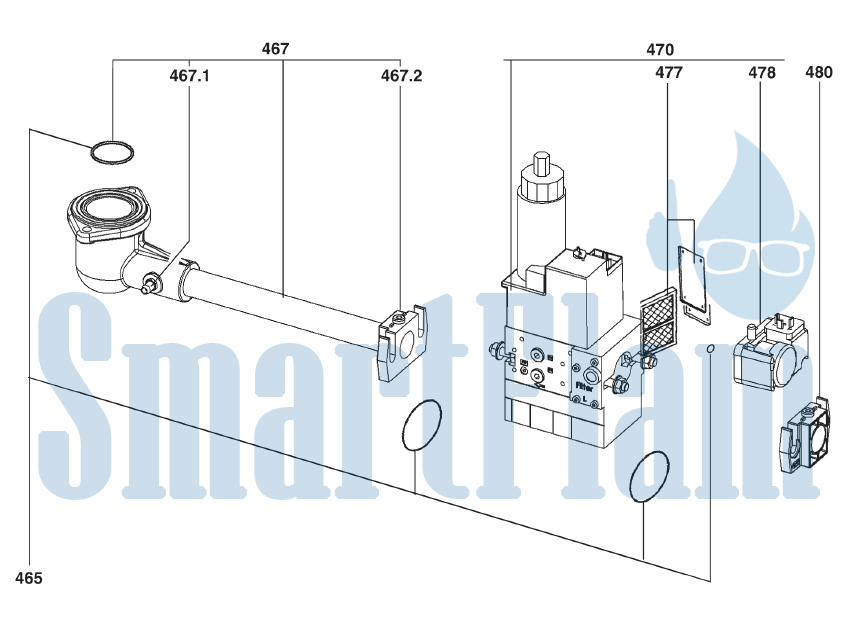

Газовая арматура

400 1	Газовая арматура MB-ZRDLE 407 B01 S50		13 012 743
400 2	Газовая арматура MB-ZRDLE 412 B01 S20		13 012 742
465 1	Комплект кольцевых прокладок MB-ZRDLE 407 B01 S50	13 011 111	13 011 111
465 2	Комплект кольцевых прокладок MB-ZRDLE 412 B01 S20	13 011 114	13 011 114
467 1	Соединительная газовая труба MB-ZRDLE 407 B01 S50	13 013 869	13 013 869
467 2	Соединительная газовая труба MB-ZRDLE 412 B01 S20	13 013 870	13 013 870
467.1	Ниппель для измерения давления	13 009 722	146.810.4843
467.2 1	Фланец MB-ZRDLE 407 B01 S50 Rp ¾»	13 010 074	3333.262.670
467.2 2	Фланец MB-ZRDLE 412 B01 S20 Rp 1¼»	13 010 085	147.843.7414
470 1	Газовый клапан MB-ZRDLE 407 B01 S50 Rp ¾»	13 011 112	13 011 112
470 2	Газовый клапан MB-ZRDLE 412 B01 S20 Rp 1¼»	13 012 275	12 001 497
477 1	Газовый фильтр MB-ZRDLE 407 B01 S50	13 010 089	147.861.5107
477 2	Газовый фильтр MB-ZRDLE 412 B01 S20	13 012 041	147.843.4460
478	Реле давления газа мини GW 150 A5	13 010 078	13 005 392
480 1	Фланец MB-ZRDLE 407 B01 S50 Rp ¾»	13 010 074	3333.262.670
480 2	Фланец MB-ZRDLE 412 B01 S20 Rp 1¼»	13 010 085	147.843.7414

ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON EK 04B G/F-ZT будет являться предоставление фотографии шильдика горелки.

Заявки на запасные части Elco VECTRON EK 04B G/F-ZT принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Elco серии VECTRON EK 04B G/F-ZT,

и сами газовые горелки Elco VECTRON EK 04B G/F-ZT
