Запасные части для газовой горелки Elco VECTRON EK 05B G/F-ZVT (Схема)
1. Схема-деталировка запасных частей

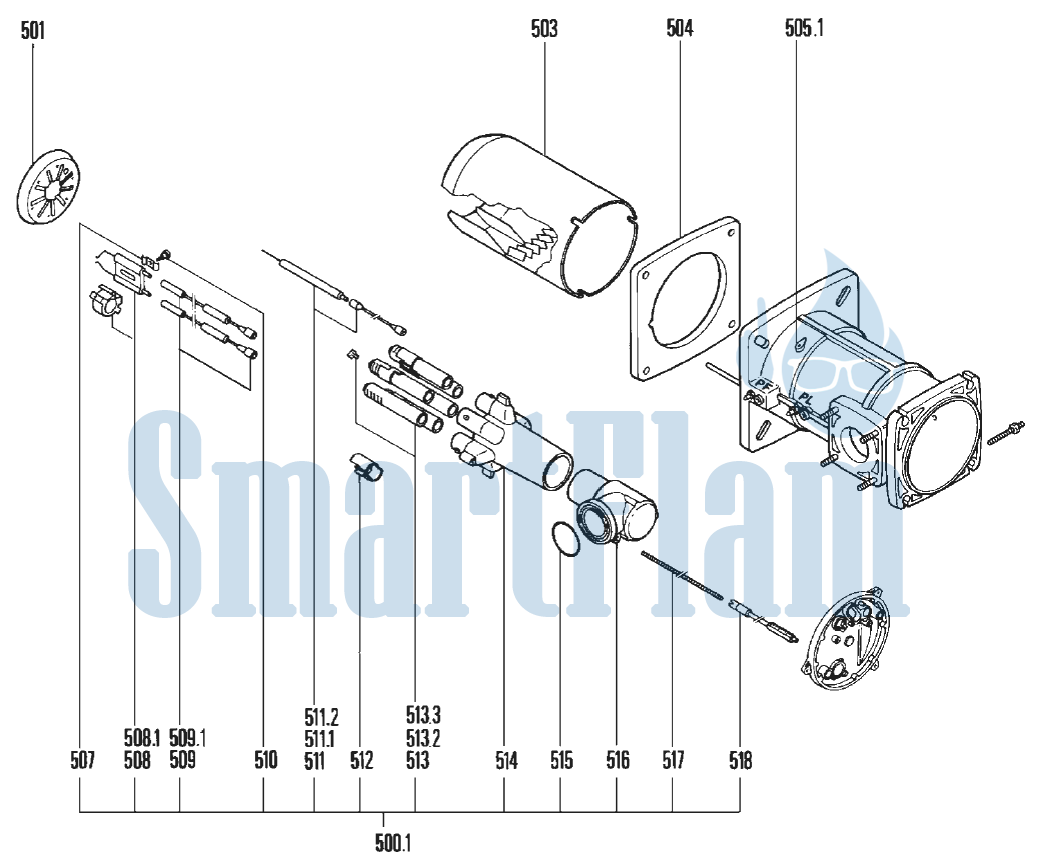

Смесительное устройство
2. Деталировка запчастей к горелке Elco VECTRON EK 05B G/F-ZVT
| Поз. | Наименование | Арт. № ELCO | Арт. № |
| 500 | Смесительное устройство EK 05B.70 T1 | ||
| Смесительное устройство EK 05B.70 T2 | |||
| Смесительное устройство EK 05B.70 T3 | |||
| Смесительное устройство EK 05B.100 T1 | |||
| Смесительное устройство EK 05B.100 T2 | |||
| Смесительное устройство EK 05B.100 T3 | |||
| 500.1 | Газовая линия в комплекте T1 | 13 010 064 | 13 010 064 |
| Газовая линия в комплекте T2 | 13 010 065 | 13 010 065 | |
| Газовая линия в комплекте T3 | 13 010 066 | 13 010 066 | |
| 501 | Уравнительный диск EK 05B.70 Ø130/40-9FD.+6Ø5 | 13 009 611 | 13 000 559 |
| Уравнительный диск EK 05B.100 Ø125/40-9FD.+6Ø5 | 13 009 612 | 13 000 560 | |
| 503 | Жаровая труба EK 05B.70 Ø141/130/170 х305 T1 | 13 009 613 | 13 000 471 |
| Жаровая труба EK 05B.70 Ø141/130/170 x525 T2 | 13 009 614 | 13 000 472 | |
| Жаровая труба EK 05B.70 Ø141/130/170 x415 T3 | 13 009 615 | 13 000 473 | |
| Жаровая труба EK 05B.100 Ø141/125/170 х305 T1 | 13 009 616 | 13 000 474 | |
| Жаровая труба EK 05B.100 Ø141/125/170 x525 T2 | 13 009 617 | 13 000 475 | |
| Жаровая труба EK 05B.100 Ø141/125/170 x415 T3 | 13 009 618 | 13 000 476 | |
| 504 | Прокладка фланца 228X210X10 | 13 009 619 | 13 000 674 |
| 505.1 | Крепежный винт жаровой трубы (левая резьба) x3 | 13 007 804 | 163.843.0048 |
| 507 | Фиксирующая скоба блока электрода | 13 010 054 | 13 000 213 |
| 508 | Блок электрода поджига | 13 009 726 | 13 000 168 |
| 508.1 | Держатель блока электрода | 13 009 622 | 13 000 127 |
| 509 | Противопомеховый кабель поджига L850 T1 | 13 010 059 | 13 001 229 |
| Противопомеховый кабель поджига L1050 T2/T3 | 13 009 624 | 13 001 230 | |
| 509.1 | Резиновый наконечник кабеля поджига | 13 010 060 | 175.859.5715 |
| 511 | Электрод ионизации | 13 009 626 | 13 000 212 |
| 511.1 | Кабель ионизации L780 T1 | 13 009 627 | 13 000 326 |
| Кабель ионизации L1000 T2/T3 | 13 009 628 | 13 000 327 | |
| 512 | Кольцо газового сопла | 13 010 061 | 13 000 117 |
| 513 | Газовые сопла | 13 009 629 | 13 000 123 |
| 513.2 | Комплект винтов Ø2 M5X6 | 13 010 062 | 13 000 514 |
| 514 | Звездообразная газовая головка | 13 009 630 | 13 000 764 |
| 515 | Кольцевая прокладка Ø55Х4 | 13 009 631 | 13 000 834 |
| 516 | Газовая линия T1 | 13 009 632 | 13 000 675 |
| Газовая линия T2 | 13 009 633 | 13 000 676 | |
| Газовая линия T3 | 13 009 634 | 13 000 677 | |
| 517 | Регулировочный стержень газовых сопел T1 | 13 009 635 | 13 001 914 |
| Регулировочный стержень газовых сопел T2 | 13 009 636 | 13 001 915 | |
| Регулировочный стержень газовых сопел T3 | 13 009 637 | 13 001 916 | |
| 518 | Удлинение регулировочного стержня газовых сопел | 13 009 638 | 13 004 402 |

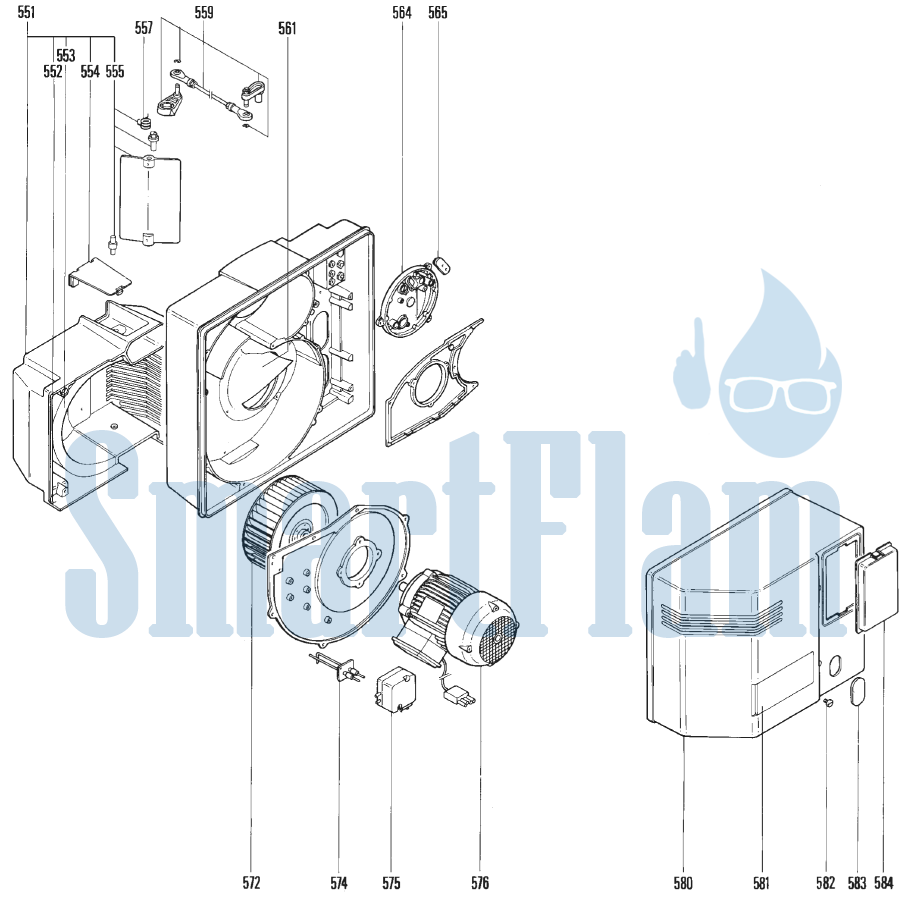

Корпус
| 500 | Корпус EK 05B.70 G/F-ZVT | ||
| Корпус EK 05B.100 G/F-ZVT | |||
| 551 | Воздухозаборный короб | 13 011 565 | 13 0100 412 |
| 552 | Прокладка воздухозаборного короба и корпуса горелки | 13 009 640 | 13 003 419 |
| 553 | Изоляция воздухозаборного короба | 13 009 641 | 13 000 308 |
| 554 | Крышка воздухозаборного короба | 13 009 642 | 13 000 349 |
| 555 | Ось воздушной заслонки | 13 011 506 | 13 004 313 |
| 557 | Пружина воздушной заслонки (серая) | 13 011 751 | 13 000 369 |
| 559 | Шарнирное соединение | 13 011 564 | 13 000 361 |
| 560 | Соединительный стержень сервопривода | 13 000 971 | 13 000 971 |
| 561 | Направляющая всасываемого воздуха EK 05B.70 (черная) | 13 009 645 | 13 000 089 |
| Направляющая всасываемого воздуха EK 05B.100 (белая) | 13 009 646 | 13 000 364 | |
| 564 | Крышка | 13 009 647 | 13 000 760 |
| 565 | Резиновый распорный фиксатор | 13 009 648 | 13 000 189 |
| 572 | Вентилятор Ø240X82 Ø19 | 13 009 649 | 13 000 562 |
| 574 | Импульсная линия EK 05B.70 (черная) | 13 009 650 | 13 004 982 |
| Импульсная линия EK 05B.100 (белая) | 13 009 651 | 13 004 981 | |
| 575 | Реле давления воздуха LGW 10 A2 | 13 009 652 | 13 000 627 |
| 576 | Электродвигатель 230/400 В EK 05B.70 1,1 кВт Ø19 | 13 009 653 | 13 000 244 |
| Электродвигатель EK 05B.100 1,5 кВт Ø19 (специальный) | 13 009 654 | 13 000 597 | |
| 580 | Кожух | 13 011 752 | 13 001 316 |
| 581 | Передняя крышка | 13 009 656 | 13 000 731 |
| 582 | Винт кожуха | 13 009 657 | 815.846.2911 |
| 583 | Крышка кнопки запуска IP54 | 13 009 658 | 13 000 302 |
| 584 | Прозрачная крышка | 13 009 659 | 13 001 306 |

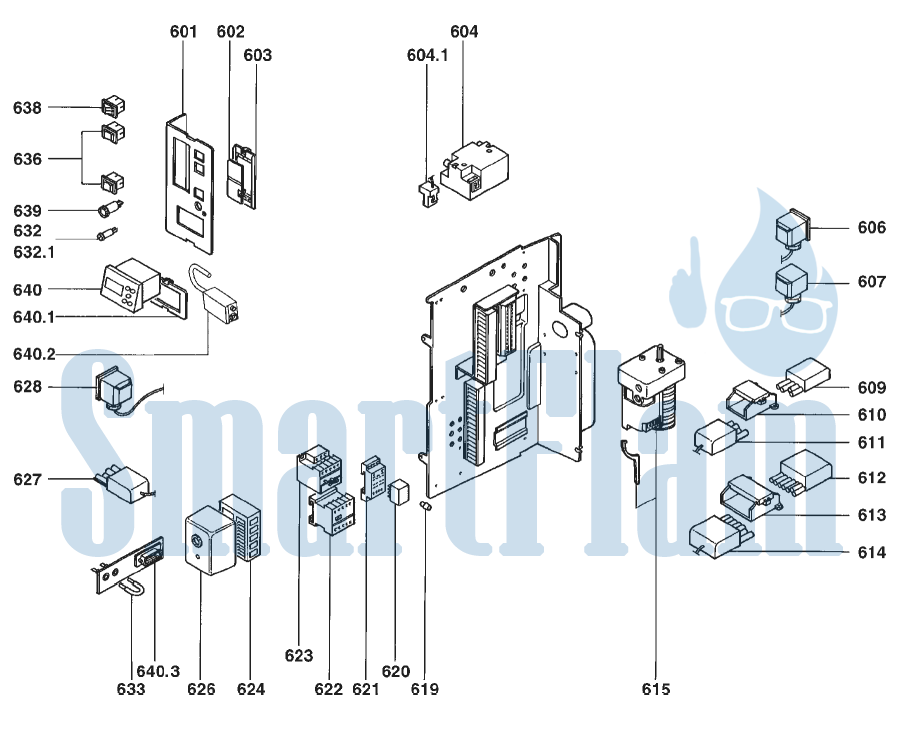

Электроника
| 601 | Панель управления | ||
| 602 | Полупрозрачная заглушка | 13 009 661 | 13 009 661 |
| 603 | Панель регулирования | 13 009 662 | 13 009 662 |
| 604 | Трансформатор поджига 2×7,5 кВ | 13 009 663 | 13 009 663 |
| 604.1 | 2-контактный штекер + кабель трансформатора поджига | 13 009 773 | 13 000 036 |
| 606 | 3-контактный штекер + кабель реле давления газа «X3» | 13 009 665 | 614.854.2738 |
| 607 | 3-контактный штекер + кабель газового клапана «X4» | 13 009 666 | 614.854.2727 |
| 609 | 4-контактный штекер Wieland | 13 009 667 | 175.829.8122 |
| 610 | Крышка 4-контактного штекера | 13 009 668 | 13 001 746 |
| 611 | 4-контактный штекер Wieland + кабель | 13 011 515 | 175.832.5484 |
| 612 | 7-контактный штекер Wieland | 13 009 670 | 175.828.6622 |
| 613 | Крышка 7-контактного штекера | 13 009 671 | 13 001 706 |
| 614 | 7-контактный штекер Wieland + кабель | 13 009 672 | 175.832.5495 |
| 615 | Сервопривод SQN31.481 | 13 011 620 | 13 011 620 |
| 619 | Резиновый наконечник кабеля поджига | 13 009 794 | 175.859.5715 |
| 620 | Реле Finder 4 RT 55.34 | 13 011 621 | 13 011 621 |
| 621 | Цоколь реле Finder 55.34 | 13 011 622 | 13 011 622 |
| 622 | Контактор электродвигателя T.LR 2K 400В 2,6-3,7A | 13 009 674 | 13 001 469 |
| 623 | Контактор T.LC1K09 | 13 009 778 | 13 009 778 |
| 624 | Цоколь топочного автомата | 13 009 780 | 13 009 780 |
| 626 | Топочный автомат SG 513 | 13 011 099 | 13 011 099 |
| 627 | 4-контактный штекер + кабель электродвигателя L600 | 13 009 782 | 13 009 782 |
| 628 | 2-контактный штекер + кабель реле давления воздуха | 13 011 623 | 614.854.2738 |
| 632 | Патрон плавкого предохранителя | 13 009 685 | 13 009 685 |
| 632.1 | Плавкий предохранитель 5Х20 6,3A | 13 009 686 | 12 002 286 |
| 633 | Соединительный штекер для измерения тока ионизации [µA DC] | 13 010 019 | 172.803.4177 |
| 636 | 3-позиционный переключатель | 13 009 683 | 175.841.6559 |
| 638 | 2-позиционный переключатель | 13 009 787 | 13 009 787 |
| 639 | Кнопка запуска | 13 009 788 | 13 009 788 |
| 640 | Жидкокристаллический экран | 13 011 617 | 13 015 093 |
| 640.1 | Держатель жидкокристаллического экрана | 13 009 684 | 13 009 684 |
| 640.2 | Электропитание жидкокристаллического экрана 230VAC/9VDC/aff. | 13 011 618 | 13 011 618 |
| 640.3 | Разъем DB9 | 13 011 619 | 13 011 619 |

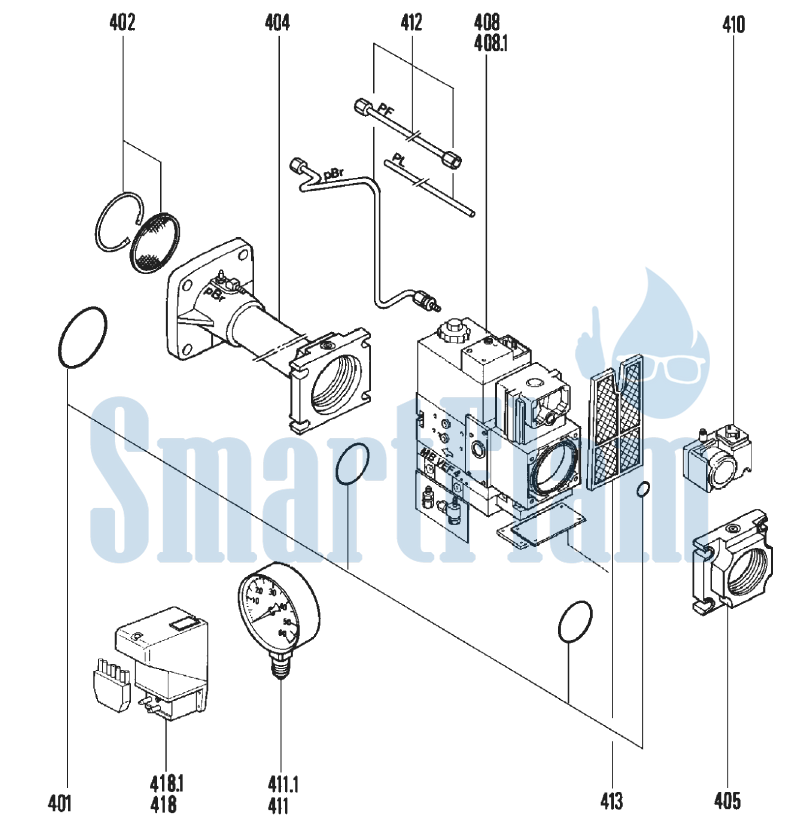

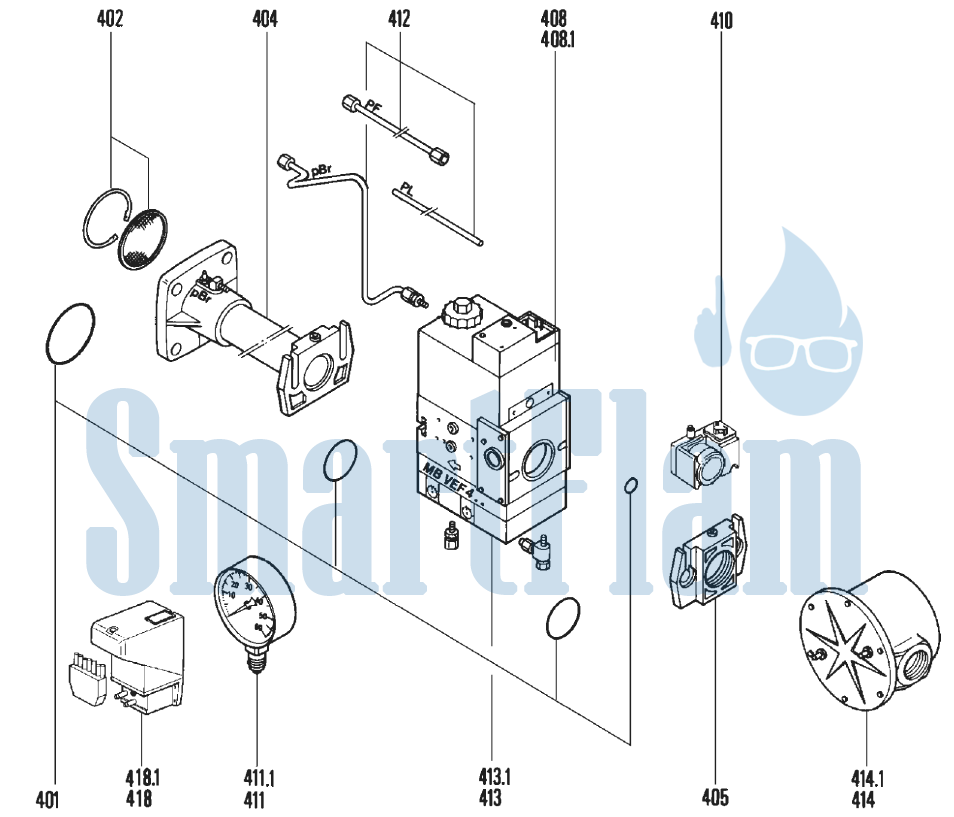

Газовая арматура MB-VEF
| 400 | Газовая арматура MB-VEF 412 B01 S30 | 13 001 762 | 13 001 762 |
| Газовая арматура MB-VEF 420 B01 S10 | 13 004 119 | 13 004 119 | |
| 401 | Комплект кольцевых прокладок MB-VEF 412 B01 S30 | 13 011 366 | 3333.265.588 |
| Комплект кольцевых прокладок MB-VEF 420 B01 S10 | 13 011 368 | 13 011 368 | |
| 402 | Пружинное кольцо + Ø60 стабилизатор | 13 011 367 | 12 001 387 |
| 404 | Соединительная газовая труба MB-VEF 412 B01 S30 Rp 1¼» | ||
| Соединительная газовая труба MB-VEF 420 B01 S10 Rp 2″ | |||
| 405 | Фланец MB-VEF 412 B01 S30 Rp 1¼» | 13 010 085 | 147.843.7414 |
| Фланец MB-VEF 420 B01 S10 Rp 2″ | 13 007 859 | 12 000 665 | |
| 408 | Газовый клапан MB-VEF 412 B01 S30 Rp 1¼» | 13 011 720 | 13 000 335 |
| Газовый клапан MB-VEF 420 B01 S10 Rp 2″ | 13 011 725 | 13 004 916 | |
| 408.1 | Электромагнитная катушка VS + VA MB-VEF 412 B01 S30 1205 | 13 010 084 | 13 010 084 |
| Электромагнитная катушка VS + VA MB-VEF 420 B01 S10 1215 | 13 011 726 | 13 011 726 | |
| 409 | Кольцовая прокладка MB-VEF 420 | 176.854.0903 | |
| 410 | Реле давления газа мини GW 150 A5 | 13 010 078 | 13 005 392 |
| 411 | Манометр 0-60 мбар | 13 011 721 | 3333.260.200 |
| 411.1 | Алюминиевая прокладка | 577.017.9966 | |
| 412 | Импульсные трубки pL + pF L.R. + Pbr MB-VEF 412 B01 S30 | ||
| Импульсные трубки pL + pF L.R. + Pbr MB-VEF 420 B01 S10 | |||
| 413 | Фильтрующий элемент MB-VEF 412 B01 S30 | 13 010 088 | 147.843.4460 |
| Фильтрующий элемент MB-VEF 420 B01 S10 | 13 007 901 | 13 005 393 | |
| 413.1 | Прокладка + крышка MB-VEF 420 | 13 011 722 | 147.854.0889 |
| 414 | Внешний фильтр Rp 1½» MB-VEF 412 | 13 011 723 | 147.827.4406 |
| 414.1 | Фильтрующий элемент Rp 1½» MB-VEF 412 | 13 010 093 | 147.847.9723 |
| 415 | Шаровой кран Rp 1½» | 13 011 724 | 12 000 514 |
| Шаровой кран Rp 2″ | 13 011 727 | 12 000 515 | |
| 418 | Контроль герметичности VPS 504 S01 | 13 001 778 | 13 001 778 |
| 418.1 | Плавкий предохранитель 6,3А | 13 009 686 | 3333.550.051 |

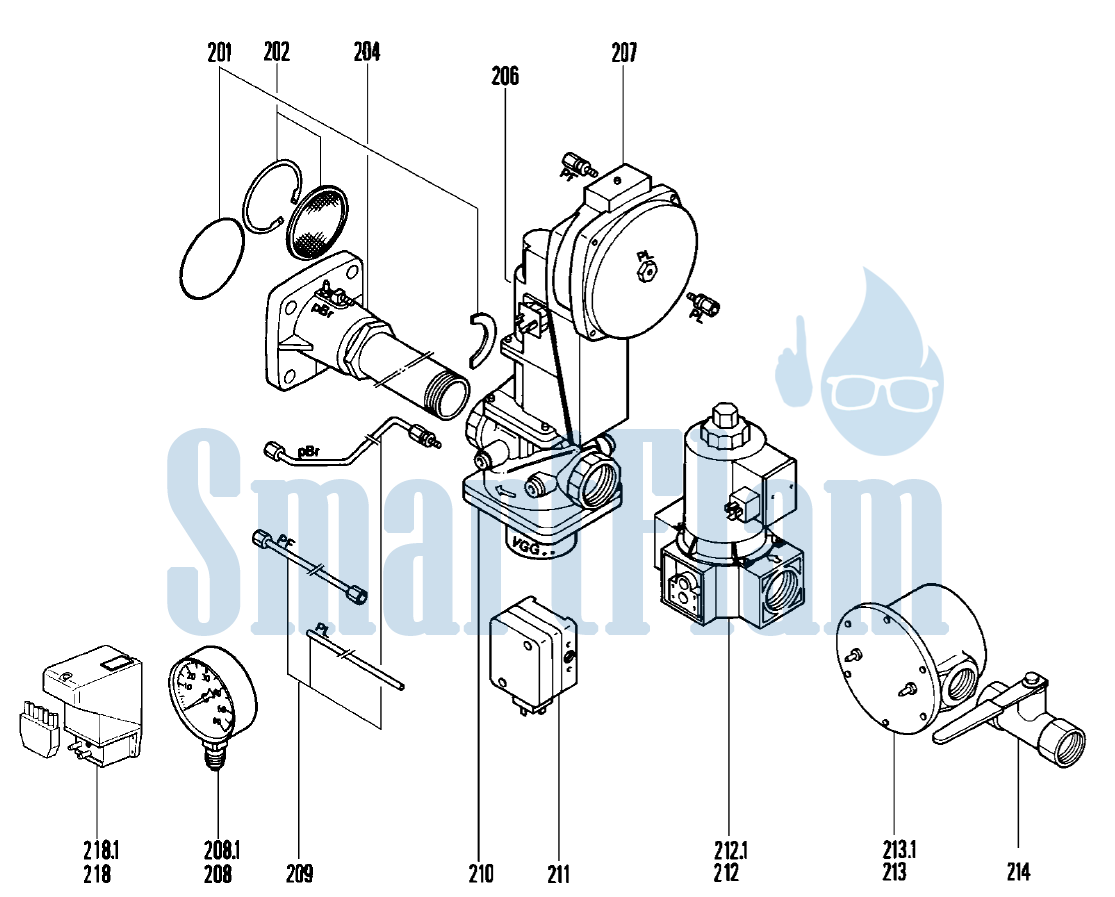

Газовая арматура SKP
| 200 1 | Газовая арматура VGG 10 504P Rp 2″ | 13 001 654 | 13 001 654 |
| 200 2 | Газовая арматура VGF 10 654P DN65 | 13 001 655 | 13 001 655 |
| 201 | Комплект прокладок Rp 2″ | 13 011 733 | 3333.265.588 |
| Комплект прокладок DN65 | 13 013 781 | 13 013 781 | |
| 202 | Пружинное кольцо + Ø60 стабилизатор | 13 011 367 | 12 001 387 |
| 204 1 | Соединительная газовая труба Rp 2″ | ||
| 204 2 | Соединительная газовая труба DN65 | ||
| 207 | Газовый регулятор SKP 70.111B27 | 13 011 834 | 3333.262.461 |
| 208 | Манометр 0-60 мбар | 13 011 721 | 3333.260.200 |
| 208.1 | Алюминиевоя прокладка | 577.017.9966 | |
| 210 1 | Клапан VGG 10.504P Rp 2″ | 13 011 734 | 147.847.7385 |
| 210 2 | Клапан VGF 10.654P DN65 | 13 011 735 | 147.847.3010 |
| 211 | Реле давления газа мини GW 50 A4 | 13 011 736 | 176.829.8644 |
| 212 1 | Предохранительный клапан MVD 220.5 Rp 2″ | 13 011 737 | 147.848.8804 |
| 212 2 | Предохранительный клапан MVD 2065.5 DN65 | 13 011 738 | 147.827.4360 |
| 212.1 1 | Электромагнитная катушка VS + VA № 300 | 13 011 739 | 147.845.6931 |
| 212.1 2 | Электромагнитная катушка VS + VA № 400 | 13 011 750 | 147.845.6942 |
| 213 1 | Внешний фильтр Rp 2″ | 13 009 700 | 147.827.4417 |
| 213 2 | Внешний фильтр DN65 | 13 009 763 | 13 005 161 |
| 213.1 1 | Фильтрующий элемент Rp 2″ | 13 010 044 | 147.847.9734 |
| 213.1 2 | Фильтрующий элемент DN65 | 13 009 704 | 13 004 367 |
| 214 1 | Шаровой кран Rp 2″ | 13 011 727 | 12 000 515 |
| 214 2 | Шаровой кран DN65 | 13 011 740 | 12 000 518 |
| 218 | Контроль герметичности VPS 504 S01 | 13 001 778 | 13 001 778 |
| 218.1 | Плавкий предохранитель 6,3А | 13 009 686 | 3333.550.051 |
