Запасные части для газовой горелки Elco VECTRON G 01 DUO (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 01.85 D | ½» | 13 017 852 |

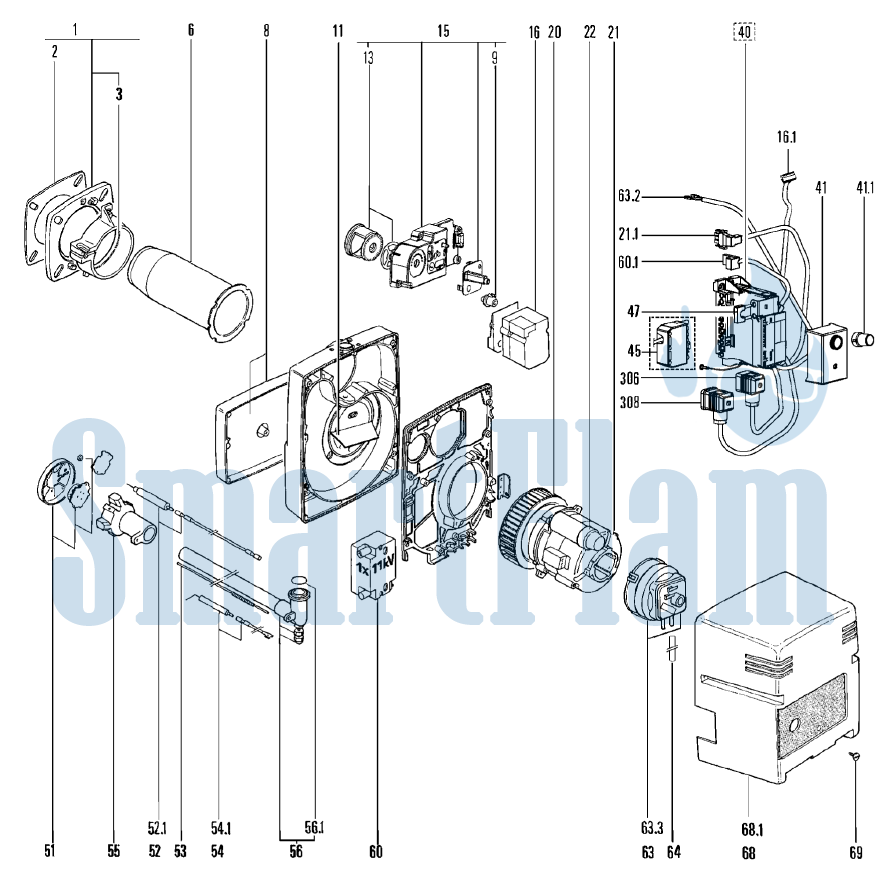

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco VECTRON G 01 DUO
| Поз. | Наименование | Арт. № |
| 1 | Комплектующие котла | 13 018 849 |
| 2 | Прокладка фланца Ø90 | 13 010 502 |
| 3 | Уплотнитель с графитовым покрытием Ø90 | 13 011 149 |
| 6 | Жаровая труба Ø68/78/90 | 13 007 733 |
| 8 | Крышка воздухозаборного короба | 13 010 506 |
| 9 | Ручная регулировка воздушной заслонки | 13 010 509 |
| 11 | Направляющая всасываемого воздуха | 13 010 513 |
| 13 | Воздушная заслонка + пружина | 13 016 896 |
| 15 | Регулировка воздуха в комплекте | 13 016 894 |
| 16 | Сервопривод воздушной заслонки | 13 012 022 |
| 16.1 | Кабель сервопривода воздушной заслонки | 13 012 024 |
| 20 | Вентилятор Ø133X62 | 13 010 517 |
| 21 | Электродвигатель | 13 010 518 |
| 21.1 | Кабель электродвигателя | 13 010 519 |
| 22 | Конденсатор | 13 010 520 |
| 40 | Терминальный блок | 13 010 521 |
| 41 | Топочный автомат SG 513 | 13 011 099 |
| 41.1 | Удлинённая кнопка | 13 010 964 |
| 45 | 7-контактный штекер Wieland | 13 010 523 |
| 45.1 | 4-контактный штекер Wieland | 13 011 095 |
| 47 | Соединительный штекер для измерения тока ионизации | 13 010 524 |
| 51 | Уравнительный диск в комплекте Ø74,5/0-8FD | 13 007 727 |
| 52 | Электрод поджига | 13 010 528 |
| 52.1 | Кабель поджига | 13 010 525 |
| 53 | Регулировочный стержень | 13 010 527 |
| 54 | Электрод ионизации | 13 010 529 |
| 54.1 | Кабель ионизации | 13 010 530 |
| 55 | Звездообразная газовая головка | 13 010 532 |
| 56 | Газовая линия | 13 010 533 |
| 56.1 | Кольцевая прокладка газовой линии | 13 010 534 |
| 60 | Трансформатор поджига 1×11 кВ | 13 007 816 |
| 60.1 | Кабель трансформатора поджига | 13 010 535 |
| 63 | Реле давления воздуха LGW 3 C3 | 13 010 536 |
| 63.2 | Кабель реле давления воздуха | 13 010 537 |
| 63.3 | Держатель реле давления воздуха | 13 007 718 |
| 64 | Силиконовая трубка Ø6/8 | 13 010 538 |
| 68 | Кожух | 13 010 539 |
| 68.1 | Передняя крышка | 13 010 976 |
| 69 | Винт кожуха | 13 007 853 |

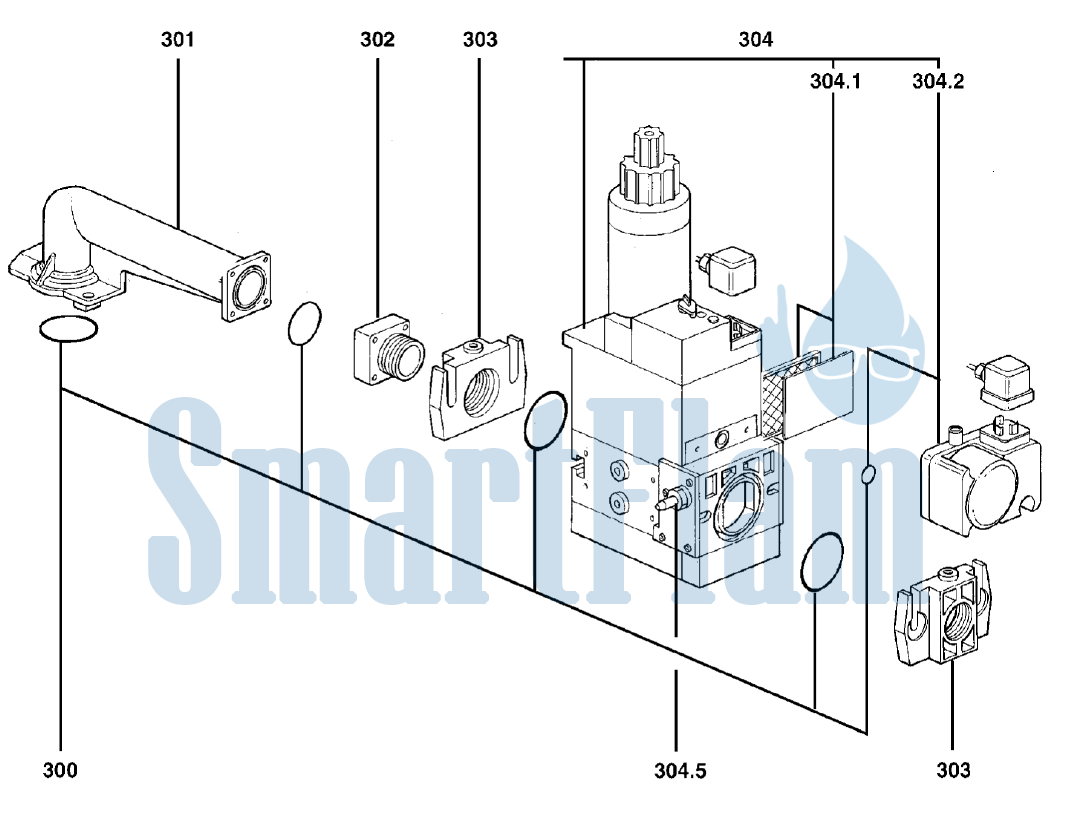

Газовая арматура
| 300 | Комплект кольцевых прокладок | 13 011 519 |
| 301 | Соединительная газовая труба | 13 010 952 |
| 302 | Переходной фланец AG¾ | 13 012 203 |
| 303 | Фланец Rp ¾» | 13 010 074 |
| 304 | Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾» | 13 010 071 |
| 304.1 | Фильтрующий элемент | 13 010 076 |
| 304.2 | Реле давления газа мини GW 50 A5 | 13 009 696 |
| Реле давления газа мини GW 150 A5 | 13 010 078 | |
| 304.5 | Ниппель для измерения давления Rp ⅛» | 13 009 722 |
| 306 | Кабель газового клапана | 13 010 545 |
| 308 | Кабель реле давления газа | 13 010 080 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON G 01 DUO будет являться предоставление фотографии шильдика горелки.
