Запасные части для газовой горелки Elco VECTRON G 02 DUO (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 02.120 DUO KN | ¾» | 13 018 488 |
| Газовая горелка Elco VG 02.120 DUO KL | ¾» | 13 018 489 |
| Газовая горелка Elco VG 02.160 DUO KN | ¾» | 13 017 780 |
| Газовая горелка Elco VG 02.160 DUO KL | ¾» | 13 017 781 |
| Газовая горелка Elco VG 02.210-2 DUO KN | 1¼» | 13 018 490 |
| Газовая горелка Elco VG 02.210-2 DUO KL | 1¼» | 13 018 491 |
| Газовая горелка Elco VG 02.210-1 DUO KN | ¾» | 3832905 |
| Газовая горелка Elco VG 02.210-1 DUO KN | ¾» | 3832906 |
1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco VECTRON G 02 DUO
| Поз. | Наименование | Арт. № |
| 01 | Комплектующие котла | 13 018 134 |
| 01.1 | Прокладка фланца | 13 018 135 |
| 01.2 | Крепежный фланец Ø115 | 13 020 517 |
| 02 | Жаровая труба VG 02.120 Ø115/78 х230 KN | 13 020 498 |
| Жаровая труба VG 02.120 Ø115/78 x350 KL | 13 020 499 | |
| Жаровая труба VG 02.160/210 Ø115/100 x230 KN | 13 018 148 | |
| Жаровая труба VG 02.160/210 Ø115/100 x350 KL | 13 018 149 | |
| 03 | Изоляция | 13 017 369 |
| 04 | Направляющая всасываемого воздуха VG 02.120 | 13 017 363 |
| Направляющая всасываемого воздуха VG 02.160/210 | 13 017 364 | |
| 05 | Воздушная заслонка | 13 018 138 |
| 06 | Сервопривод воздушной заслонки STA 4,5 | 13 007 919 |
| 07 | 7-контактный штекер Wieland | 13 010 523 |
| 08 | 4-контактный штекер Wieland | 13 011 095 |
| 09 | Штекер + кабель реле давления воздуха | 13 010 537 |
| 10 | Терминальный блок | 13 010 521 |
| 10.1 | Вспомогательная опора | 13 012 597 |
| 11 | 9-контактный штекер + кабель сервопривода | 13 020 381 |
| 12 | Топочный автомат SG 513 | 13 011 099 |
| 13 | Штекер + кабель электродвигателя | 13 010 519 |
| 14 | Штекер + кабель трансформатора поджига | 13 010 535 |
| 15 | Соединительный штекер для измерения тока ионизации | 13 010 524 |
| 16 | Кабель заземления | 13 007 833 |
| 17 | Штекер + кабель реле давления газа мини. | 13 010 080 |
| 18 | Штекер + кабель газового клапана | 13 010 545 |
| 19 | Газовая линия VG 02.120 KN | 13 018 023* |
| Газовая линия VG 02.120 KL | 13 018 024* | |
| Газовая линия VG 02.160/210 KN | 13 018 025* | |
| Газовая линия VG 02.160/210 KL | 13 018 026* | |
| 19.1 | Уравнительный диск VG 02.120 Ø74,5/30 | 13 019 123 |
| Уравнительный диск VG 02.160/210 Ø89/30 | 13 010 020 | |
| 19.2 | Газовое сопло (сжиженный газ) VG 02.120 | 13 019 125 |
| Газовое сопло (сжиженный газ) VG 02.160/210 Ø89/30 | 13 018 630 | |
| 19.3 | Звездообразная газовая головка VG 02.120 Ø72 | 13 010 532 |
| Звездообразная газовая головка VG 02.160/210 Ø93 | 13 010 023 | |
| 19.4 | Электрод ионизации | 13 010 529 |
| 19.5 | Электрод поджига | 13 010 528 |
| 19.6 | Кабель поджига L.365 KN | 13 013 524 |
| Кабель поджига L.510 KL | 13 014 990 | |
| 19.7 | Кабель ионизации L.350 KN | 13 013 525 |
| Кабель ионизации L.350 KL | 13 015 121 | |
| 19.8 | Регулировочный стержень pF VG 02.120 KN | 13 022 192 |
| Регулировочный стержень pF VG 02.120 KL | 13 022 193 | |
| Регулировочный стержень pF VG 02.160/210 KN | 13 018 033 | |
| Регулировочный стержень pF VG 02.160/210 KL | 13 018 034 | |
| 19.9 | Соединительная газовая труба VG 02.120 KN | 13 018 027 |
| Соединительная газовая труба VG 02.120 KL | 13 018 028 | |
| Соединительная газовая труба VG 02.160/210 KN | 13 021 643 | |
| Соединительная газовая труба VG 02.160/210 KL | 13 020 258 | |
| 19.10 | Кольцевая прокладка газовой линии | 13 018 089 |
| 20 | Ниппель для измерения давления | 13 021 961 |
| 21 | Резиновый распорный фиксатор Ø2,4 | 13 010 058 |
| 22 | Измерительная шкала | 13 021 960 |
| 23 | Полиамидное колено R⅛» | 13 013 352 |
| 24 | Вентилятор VG 02.120/160 Ø146X52 | 13 010 012 |
| Вентилятор VG 02.210 Ø160X52 | 13 010 095 | |
| 25 | Трансформатор поджига EBI 1×11 кВ | 13 007 816 |
| 26 | Электродвигатель + конденсатор VG 02.120/160 | 13 009 981 |
| Электродвигатель + конденсатор VG 02.210 | 13 010 014 | |
| 26.1 | Конденсатор VG 02.120/160 5 µФ | 13 009 983 |
| Конденсатор VG 02.210 6 µФ | 13 010 016 | |
| 27 | Держатель реле давления воздуха | 13 020 723 |
| 28 | Реле давления воздуха VG 02.120/160 | 13 020 502 |
| Реле давления воздуха VG 02.210 | 13 020 722 | |
| 29 | Силиконовые трубки 220 мм 2Х | 13 015 497 |
| 30 | Серый кожух | 13 020 366 |
| 31 | Передняя крышка | 13 018 145 |
| 32 | Кнопка запуска | 13 020 365 |
| 33 | Винт кожуха M5X20 | 13 018 842 |

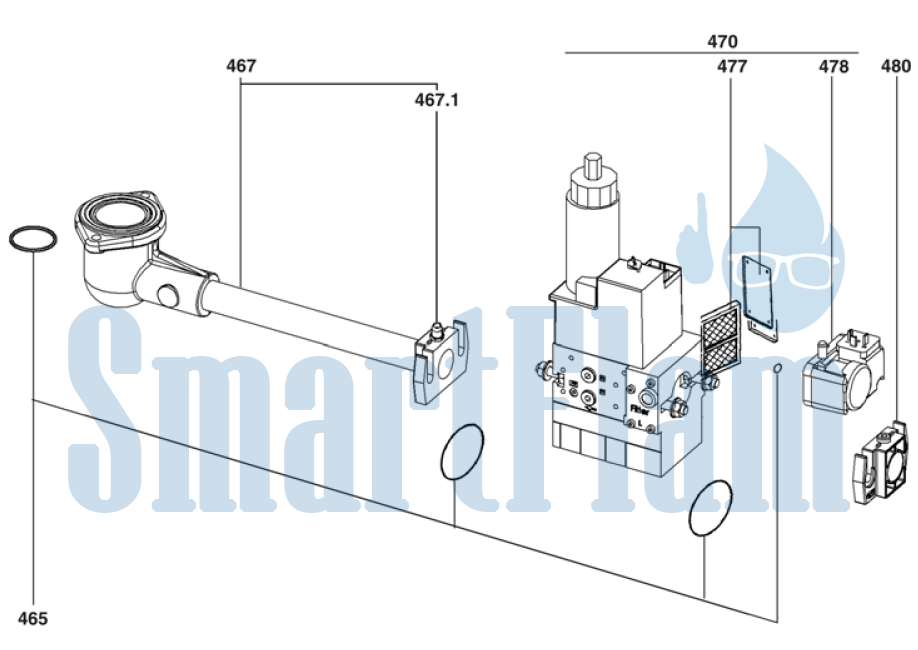

Газовая арматура
| 400 1 | Газовая арматура в сборе VG 02.120/160 p20/300 | |
| Газовая арматура в сборе VG 02.210-1 p20 (≤180 кВт)/300 | ||
| 400 2 | Газовая арматура в сборе VG 02.210-2 p20 (>180 кВт) | |
| 465 1 | Комплект кольцевых прокладок MB-ZRDLE 407 B01 S20 | 13 011 111 |
| 465 2 | Комплект кольцевых прокладок MB-ZRDLE 412 B01 S20 | 13 011 114 |
| 467 1 | Соединительная газовая труба MB-ZRDLE 407 B01 S20 | 13 018 098 |
| 467 2 | Соединительная газовая труба MB-ZRDLE 412 B01 S20 | 13 018 623 |
| 467.1 | Ниппель для измерения давления | 13 009 722 |
| 470 1 | Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾» | 13 010 071 |
| 470 2 | Газовый клапан MB-ZRDLE 412 B01 S20 Rp 1¼» | 13 012 275 |
| 477 1 | Газовый фильтр MB-ZRDLE 407 B01 S20 | 13 010 076 |
| 477 2 | Газовый фильтр MB-ZRDLE 412 B01 S20 | 13 010 088 |
| 478 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| Реле давления газа мини GW 50 A5 | 13 009 696 | |
| 480 1 | Фланец 2X MB-ZRDLE 407 B01 S20 Rp ¾» | 13 010 074 |
| 480 2 | Фланец 2X MB-ZRDLE 412 B01 S20 Rp 1¼» | 13 010 085 |
