Запасные части для газовой горелки Elco VECTRON G 02 MODULO (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 02.120 MODULO KN | ¾» | 13 022 406 |
| Газовая горелка Elco VG 02.120 MODULO KL | ¾» | 13 022 845 |
| Газовая горелка Elco VG 02.160 MODULO KN | ¾» | 13 022 407 |
| Газовая горелка Elco VG 02.160 MODULO KL | ¾» | 13 022 846 |
| Газовая горелка Elco VG 02.210 MODULO KN | ¾» | 13 022 408 |
| Газовая горелка Elco VG 02.210 MODULO KL | ¾» | 13 022 847 |

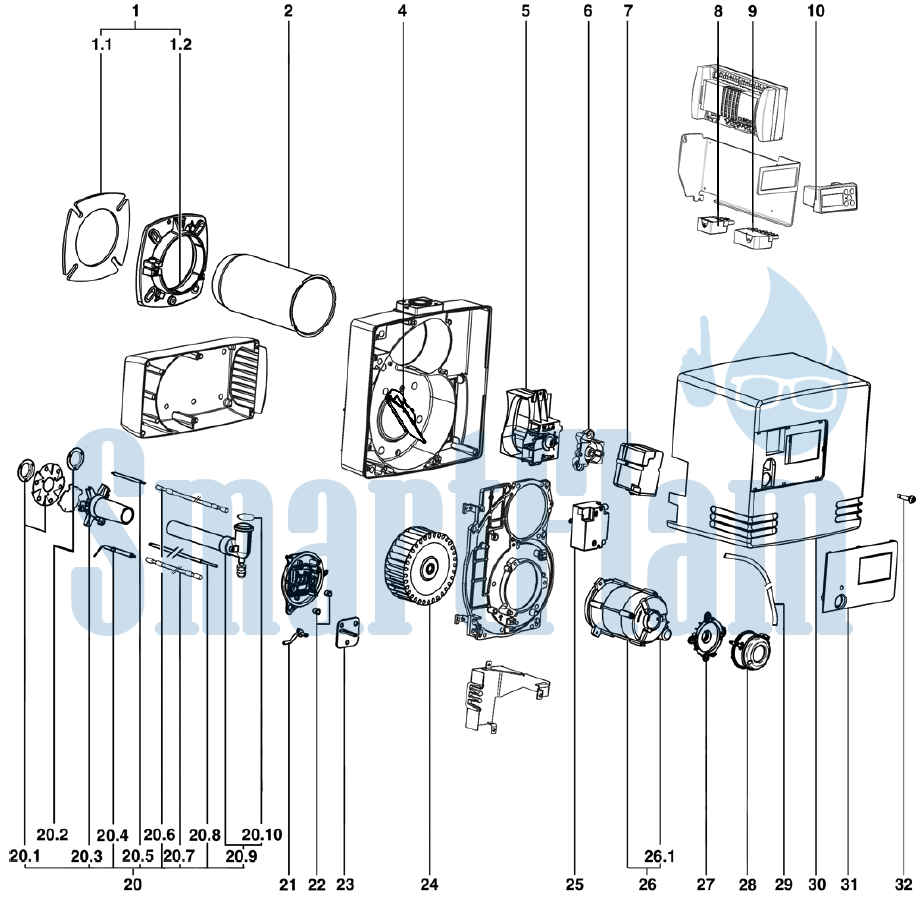

1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco VECTRON G 02 MODULO
| Поз. | Наименование | Арт. № |
| 01 | Комплектующие котла | 13 018 134 |
| 01.1 | Прокладка фланца | 13 018 135 |
| 01.2 | Крепежный фланец Ø115 | 13 020 517 |
| 02 | Жаровая труба VG 02.120/160 Ø115/78 х230 KN | 13 020 498 |
| Жаровая труба VG 02.120/160 Ø115/78 x350 KL | 13 020 499 | |
| Жаровая труба VG 02.210 Ø115/100 x230 KN | 13 018 148 | |
| Жаровая труба VG 02.210 Ø115/100 x350 KL | 13 018 149 | |
| 04 | Направляющая всасываемого воздуха VG 02.120 | 13 023 270 |
| Направляющая всасываемого воздуха VG 02.160/210 | 13 023 271 | |
| 05 | Воздушная заслонка | 13 018 138 |
| 06 | Держатель сервопривода + пружина | 13 022 986 |
| 07 | Сервопривод воздушной заслонки SAD 1.2Nm | 13 009 689 |
| 08 | 4-контактный штекер Wieland | 13 011 095 |
| 09 | 7-контактный штекер Wieland | 13 010 523 |
| 10 | Жидкокристаллический экран | 13 007 828 |
| 20 | Газовая линия VG 02.120 KN | 13 018 023* |
| Газовая линия VG 02.120 KL | 13 018 024* | |
| Газовая линия VG 02.160/210 KN | 13 018 025* | |
| Газовая линия VG 02.160/210 KL | 13 018 026* | |
| 20.1 | Уравнительный диск VG 02.120 Ø74,5/30 | 13 019 123 |
| Уравнительный диск VG 02.160/210 Ø89/30 | 13 015 802 | |
| 20.2 | Газовое сопло (сжиженный газ) VG 02.120 | 13 019 125 |
| Газовое сопло (сжиженный газ) VG 02.160/210 Ø89/30 | 13 018 630 | |
| 20.4 | Электрод ионизации | 13 010 529 |
| 20.5 | Электрод поджига | 13 010 528 |
| 20.6 | Кабель поджига L625 KN | 13 013 524 |
| Кабель поджига L625 KL | 13 014 990 | |
| 20.7 | Кабель ионизации KN | 13 013 525 |
| Кабель ионизации KL | 13 015 121 | |
| 20.8 | Регулировочный стержень pF VG 02.120 KN | 13 022 192 |
| Регулировочный стержень pF VG 02.120 KL | 13 022 193 | |
| Регулировочный стержень pF VG 02.160/210 KN | 13 018 033 | |
| Регулировочный стержень pF VG 02.160/210 KL | 13 018 034 | |
| 20.9 | Соединительная газовая труба VG 02.120 KN | 13 018 027 |
| Соединительная газовая труба VG 02.120 KL | 13 018 028 | |
| Соединительная газовая труба VG 02.160/210 KN | 13 021 643 | |
| Соединительная газовая труба VG 02.160/210 KL | 13 020 258 | |
| 20.10 | Прокладка газовой линии | 13 018 089 |
| 21 | Ниппель для измерения давления | 13022 987 |
| 22 | Резиновый распорный фиксатор Ø2,4 | 13 010 058 |
| 23 | Измерительная шкала | 13 023 269 |
| 24 | Вентилятор VG 02.120 Ø146X52 | 13 010 012 |
| Вентилятор VG 02.160/210 Ø160X52 | 13 010 095 | |
| 25 | Трансформатор поджига EBI 1×11 кВ | 13 007 816 |
| 26 | Электродвигатель + конденсатор VG 02.120 | 13 009 981 |
| Электродвигатель + конденсатор VG 02.160/210 | 13 010 014 | |
| 26.1 | Конденсатор VG 02.120/160 5 µФ | 13 009 983 |
| Конденсатор VG 02.210 6 µФ | 13 010 016 | |
| 27 | Держатель реле давления воздуха | 13 020 723 |
| 28 | Реле давления воздуха | 13 020 502 |
| 29 | Силиконовые трубки 220 мм 2Х | 13 015 497 |
| 30 | Серый кожух | 13 022 704 |
| 31 | Передняя крышка | 13 018 145 |
| 32 | Винт кожуха M5X20 | 13 018 842 |
| Охлаждение смотрового стекла | 12 056 459 |

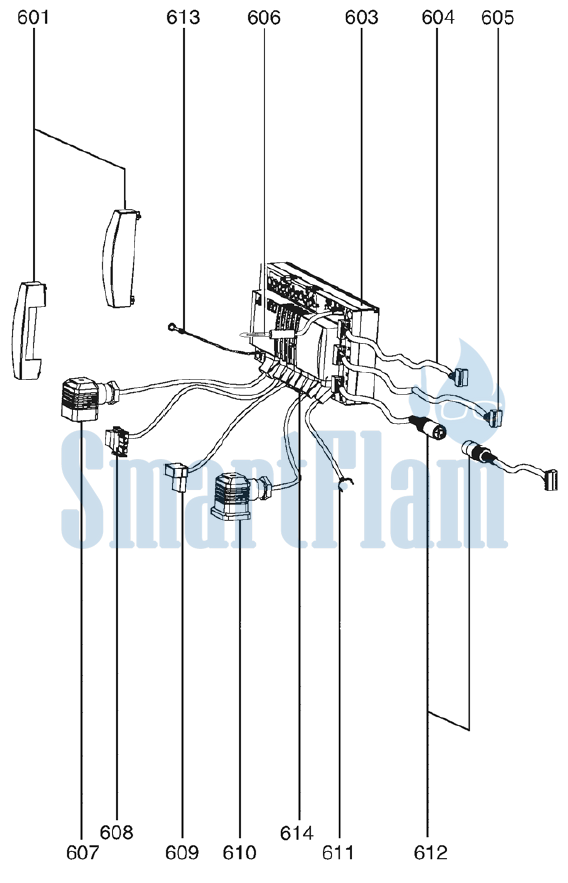

Электроника
| 601 | Защитные крышки | 13 009 639 |
| 603 | Менеджер горения MPA 22 V1.21B | 13 007 826 |
| 604 | 6-контактный штекер + кабель жидкокристаллического экрана | 13 009 679 |
| 605 | Штекер + кабель сервопривода воздушной заслонки | 13 007 827 |
| 606 | Штекер + кабель ионизации | 13 023 409 |
| 607 | 4-контактный штекер + кабель газового клапана | 13 006 691 |
| 608 | 4-контактный штекер + кабель электродвигателя | 13 015 186 |
| 609 | 6-контактный штекер + кабель трансформатора поджига | 13 007 832 |
| 610 | 4-контактный штекер + кабель реле давления газа мини. | 13 006 692 |
| 611 | 2-контактный штекер + кабель реле давления воздуха | 13 011 100 |
| 612 | Штекер + кабель сервопривода газовой заслонки | 13 023 408 |
| 613 | 1-контактный штекер + кабель заземления | 13 022 707 |
| 614 | Штекер + перемычка реле давления GW макс. | 13 007 841 |

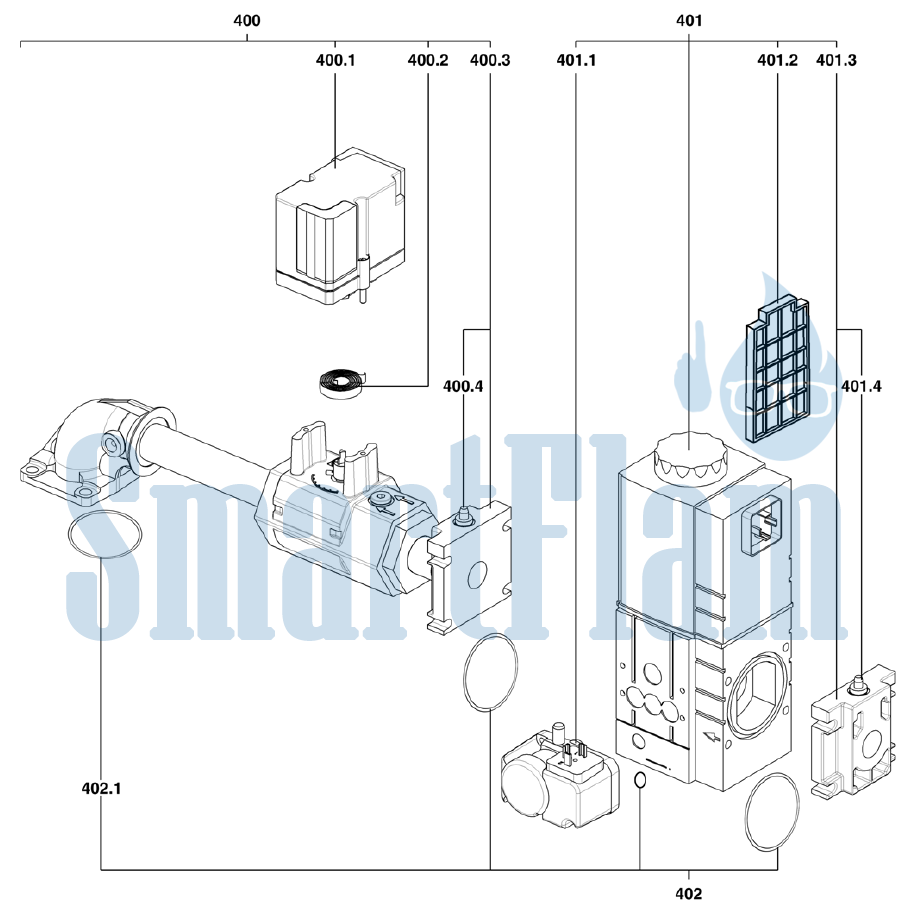

Газовая арматура
| 400 | Соединительная газовая труба | 13 022 708 |
| 400.1 | Сервопривод газовой заслонки SAD 1.2Nm | 13 009 689 |
| 400.2 | Пружина сервопривода | 13 009 688 |
| 400.3 | Фланец | 13 022 709 |
| 400.4 | Ниппель для измерения давления ⅛» + прокладка | 13 009 722 |
| 400 | Газовый клапан MBC300 | 13 021 869 |
| 400.1 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| Реле давления газа мини GW 50 A5 | 13 009 696 | |
| 400.2 | Газовый фильтр | 13 022 415 |
| 400.3 | Фланец | 13 022 709 |
| 400.4 | Ниппель для измерения давления ⅛» + прокладка | 13 009 722 |
| 402 | Комплект кольцевых прокладок | 13 022 710 |
| 402.1 | Кольцевая прокладка Ø34.5Х3.5 | 13 018 089 |
