Запасные части для газовой горелки Elco VECTRON G 02 VARIO (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 02.210 VARIO KL | 1¼» | 13 020 054 |
| ¾» | 3832917 |

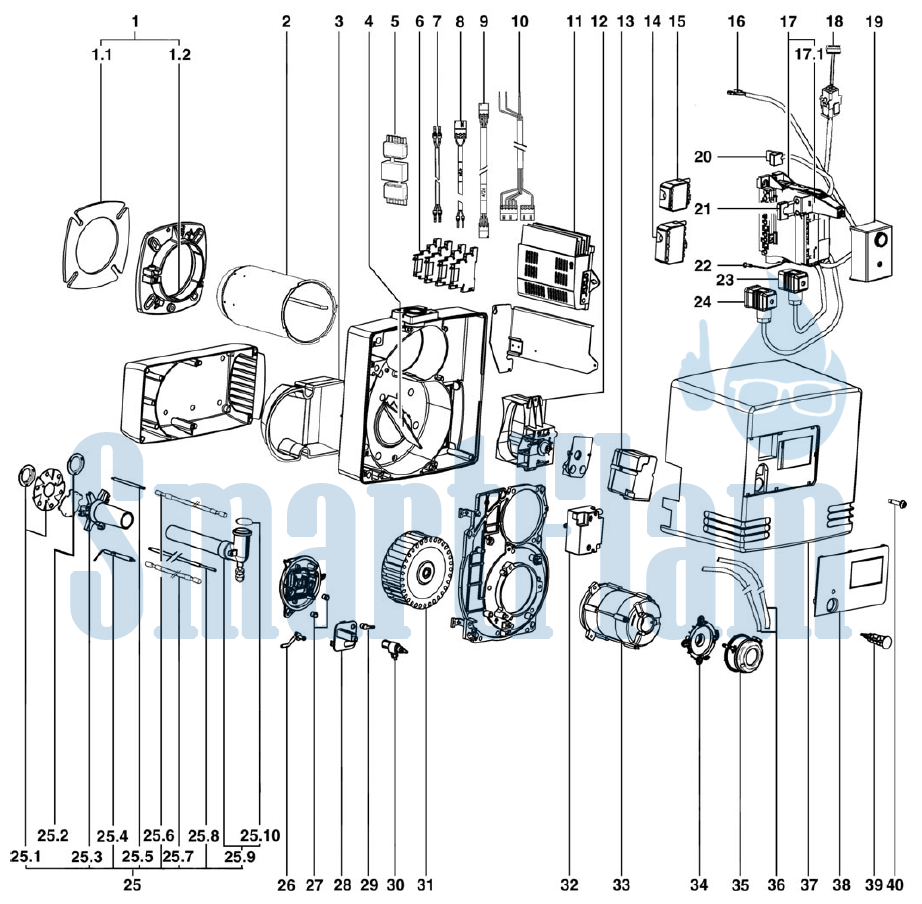

1. Схема-деталировка запасных частей
2. Деталировка запчастей к горелке Elco VECTRON G 02 VARIO
| Поз. | Наименование | Арт. № |
| 01 | Комплектующие котла | 13 018 134 |
| 01.1 | Прокладка фланца | 13 018 135 |
| 01.2 | Крепежный фланец Ø115 | 13 020 517 |
| 02 | Жаровая труба Ø115/100 x350 KL | 13 021 992 |
| 03 | Изоляция | 13 017 369 |
| 04 | Направляющая всасываемого воздуха | 13 017 364 |
| 05 | Фильтр | 13 022 025 |
| 06 | Реле + держатель | 13 021 375 |
| 07 | Кабель реле и частотного преобразователя электродвигателя | 13 022 492 |
| 08 | Кабель реле и терминального блока | 13 011 105 |
| 09 | Кабель частотного преобразователя электродвигателя и терминального блока | 13 021 376 |
| 10 | Кабель регулировки | 13 021 377 |
| 11 | Частотный преобразователь электродвигателя | 13 021 378 |
| 12 | Воздушная заслонка | 13 018 138 |
| 13 | Сервопривод воздушной заслонки STA 19 | 13 010 011 |
| 14 | 7-контактный штекер Wieland | 13 010 523 |
| 15 | 4-контактный штекер Wieland | 13 011 095 |
| 16 | Штекер + кабель реле давления воздуха | 13 010 537 |
| 17 | Терминальный блок | 13 010 521 |
| 17.1 | Вспомогательная опора | 13 012 597 |
| 18 | 9-контактный штекер + кабель сервопривода | 13 020 381 |
| 19 | Топочный автомат SG 513 | 13 011 099 |
| 20 | Штекер + кабель трансформатора поджига | 13 021 379 |
| 21 | Соединительный штекер для измерения тока ионизации | 13 010 524 |
| 22 | Кабель заземления | 13 007 833 |
| 23 | Штекер + кабель реле давления газа мини. | 13 010 080 |
| 24 | Штекер + кабель газового клапана | 13 021 380 |
| 25 | Газовая линия KL | 13 018 026* |
| 25.1 | Уравнительный диск | 13 015 802 |
| 25.2 | Газовое сопло (сжиженный газ) | 13 018 630 |
| 25.3 | Звездообразная газовая головка | 13 010 023 |
| 25.4 | Электрод ионизации | 13 010 529 |
| 25.5 | Электрод поджига | 13 010 528 |
| 25.6 | Кабель поджига L625 | 13 014 990 |
| 25.7 | Кабель ионизации L750 KL | 13 015 121 |
| 25.8 | Регулировочный стержень pF L590 KL | 13 018 034 |
| 25.9 | Соединительная газовая труба | 13 020 258 |
| 25.10 | Кольцевая прокладка газовой линии | 13 018 089 |
| 26 | Ниппель для измерения давления | 13 021 961 |
| 27 | Резиновый распорный фиксатор Ø2,4 | 13 010 058 |
| 28 | Измерительная шкала | 13 021 960 |
| 29 | Полиамидное колено R⅛» | 13 013 352 |
| 30 | Ниппель для измерения давления | 13 015 502 |
| 31 | Вентилятор Ø160X52 | 13 010 095 |
| 32 | Трансформатор поджига EBI 1×11 кВ | 13 007 816 |
| 33 | Электродвигатель 250 Вт | 13 021 381 |
| 34 | Держатель реле давления воздуха | 13 020 723 |
| 35 | Реле давления воздуха | 13 022 125 |
| 36 | Силиконовые трубки 220 мм 2Х | 13 015 497 |
| 37 | Серый кожух | 13 020 366 |
| 38 | Передняя крышка | 13 018 145 |
| 39 | Кнопка запуска | 13 020 365 |
| 40 | Винт кожуха M5X20 | 13 018 842 |

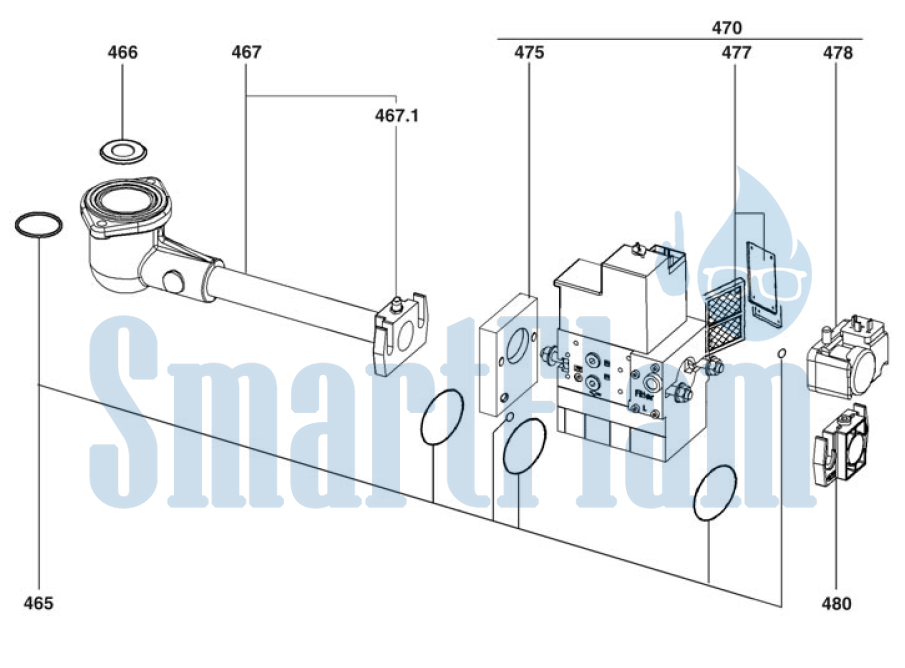

Газовая арматура
| 400 | Газовая арматура в сборе VG 02.210 VARIO | |
| 465 | Комплект кольцевых прокладок MB-VEF 412 | 13 019 201 |
| 466 | Диафрагма Ø14/29 | 13 019 198 |
| 467 | Соединительная газовая труба MB-VEF 412 | 13 018 623 |
| 467.1 | Ниппель для измерения давления | 13 009 722 |
| 470 | Газовый клапан MB-VEF 412 B01 S20 Rp 1¼» | 13 020 613 |
| 475 | Импульсный фланец MB-VEF 412 Rp 1¼» | 13 020 615 |
| 477 | Газовый фильтр MB-VEF 412 | 13 012 041 |
| 478 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| Реле давления газа мини GW 50 A5 | 13 009 696 | |
| 480 | Фланец MB-VEF 412 Rp 1¼» | 13 010 085 |
