Запасные части для газовой горелки Elco VECTRON G 04 MODULO(Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco VG 04.540 M KN	2″	13 006 281
Газовая горелка Elco VG 04.540 M KL	2″	13 006 282
	1½»	13 006 279
	1½»	13 006 280
	1″	13 006 275
	1″	13 006 276

1. Схема-деталировка запасных частей.

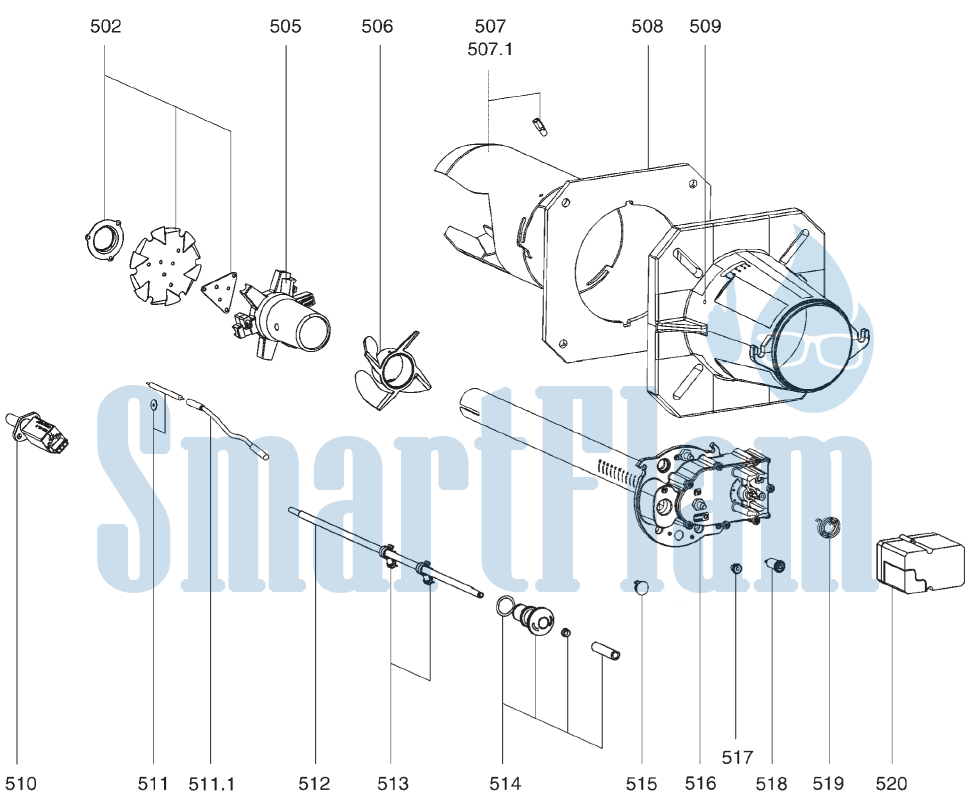

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 04 MODULO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство VG 04.540 KN		13 005 719
500	Смесительное устройство VG 04.540 KL		13 005 720
502	Уравнительный диск + газовое сопло + перекрывающая пластина в комплекте	13 006 684	13 006 684
505	Звездообразная газовая головка	13 007 798	13 007 798
506	Завихритель	13 007 799	13 007 799
507	Жаровая труба + винт VG 04.540 Ø125/101/150 х268 KN	13 007 800	13 007 800
507	Жаровая труба + винт VG 04.540 Ø125/101/150 x418 KL	13 007 801	13 007 801
507.1	Рычаг вращения жаровой трубы	13 007 802	13 007 802
508	Прокладка фланца	13 007 803	13 007 803
509	Крепежный винт жаровой трубы (левая резьба) M6 х3	13 007 804	13 007 804
510	Инфракрасный датчик пламени IRD 1020	13 007 855	13 007 855
511	Электрод поджига + кольцо	13 007 797	13 007 797
511.1	Кабель поджига L850 KN	13 010 003	13 010 003
511.1	Кабель поджига L1050 KL	13 010 004	13 010 004
512	Регулировочный стержень KN	13 005 537	13 005 537
512	Регулировочный стержень KL	13 005 538	13 005 538
513	Держатель регулировочного стержня	13 006 685	13 006 685
514	Рукоятка настройки	13 007 852	13 007 852
515	Смотровое окно	13 007 807	13 007 807
516	Крышка газовой трубы в комплекте KN	13 006 686	13 006 686
516	Крышка газовой трубы в комплекте KL	13 006 687	13 006 687
517	Резиновый распорный фиксатор	13 010 058	13 010 058
518	Измерительный штуцер Ø6.3	13 007 849	175.841.6548
591	Спиральная пружина 1.2Nm только для сервопривода 1.2Nm	13 009 688	13 009 688
591	Спиральная пружина 0.6Nm только для сервопривода 0.6Nm	13 007 809	13 007 809
520	Сервопривод газовой заслонки с HB* DUNGS SAD 1.2Nm	13 009 689	13 009 689
520	Сервопривод газовой заслонки до HA* BERGER STE 4,5 0.6Nm	13 007 810	13 007 810
*	HB произведен во втором квартале 2001 HA произведен в первом квартале 2001

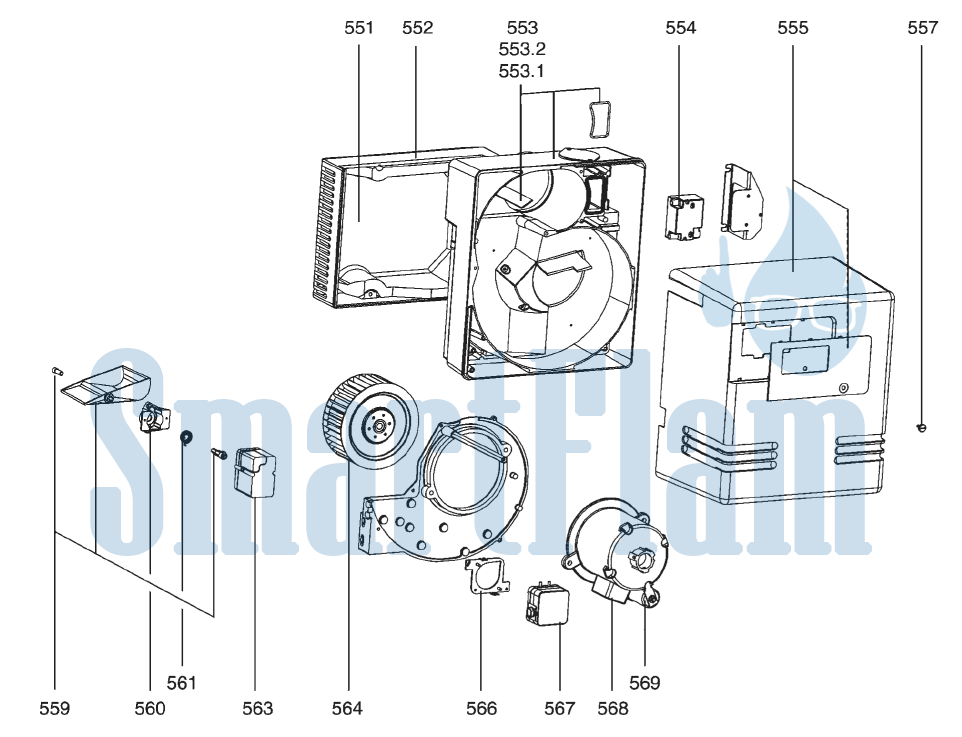

Корпус

550	Корпус VG 04.540 M		13 005 718
551	Изоляция воздухозаборного короба	13 007 813	12 002 200
552	Воздухозаборный короб	13 007 814*	13 007 814*
553.1	Направляющая всасываемого воздуха	13 007 850	13 007 850
553.2	Прокладка газовой линии	13 007 815	587.848.2475
554	Трансформатор поджига EBI 1×11 кВ	13 007 816	13 002 736
555	Кожух	13 006 688	13 006 688
557	Винт кожуха	13 007 853	13 007 853
559	Воздушная заслонка + оси	13 007 817	13 007 817
560	Держатель сервопривода	13 007 818	13 007 818
561	Спиральная пружина 1.2Nm только для сервопривода 1.2Nm	13 009 688	13 009 688
561	Спиральная пружина 0.6Nm только для сервопривода 0.6Nm	13 007 809	13 007 809
563	Сервопривод газовой заслонки с HB** DUNGS SAD 1.2Nm	13 009 689	13 009 689
563	Сервопривод газовой заслонки до HA** BERGER STE 4,5 0.6Nm	13 007 810	13 007 810
564	Вентилятор Ø240X82 Ø19	13 007 821	13 007 821
566	Держатель реле давления воздуха	13 007 822	13 007 822
567	Реле давления воздуха LGW 10 A2	13 007 823	176.838.4009
568	Электродвигатель	13 007 824	13 007 824
569	Конденсатор 12 µФ	13 006 689	12 001 672
	**HB произведен во втором квартале 2001 HA произведен в первом квартале 2001

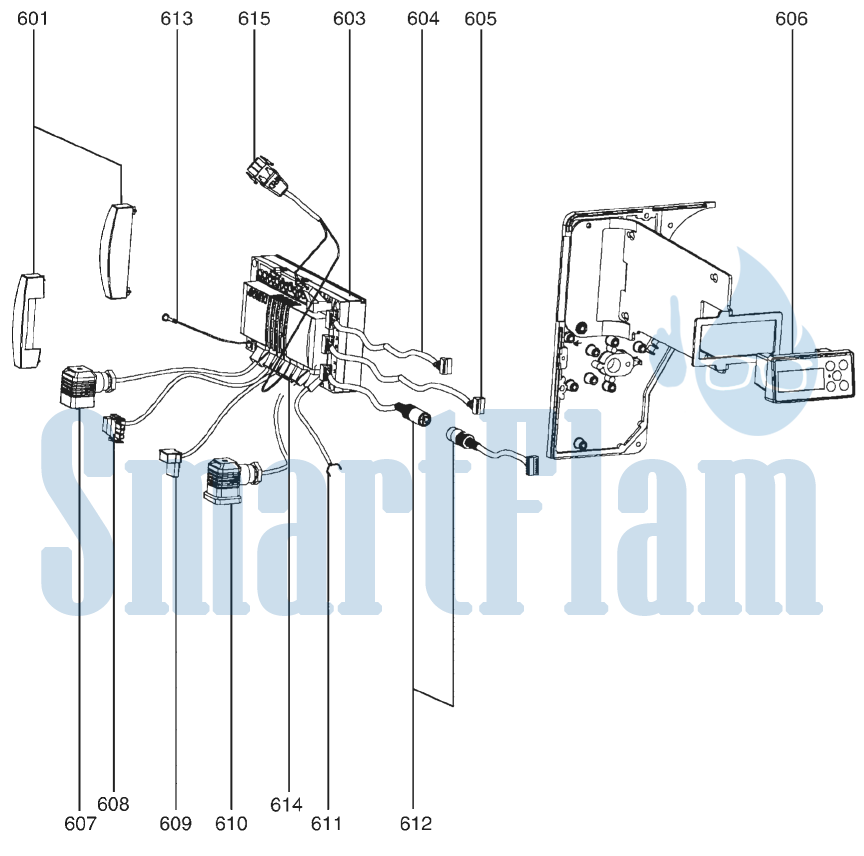

Электроника

601	Защитные крышки	13 007 854	13 007 854
603	Менеджер горения MPA 22 V1.21B	13 007 826	13 007 826
604	6-контактный штекер + кабель жидкокристаллического экрана	13 007 831	13 007 831
605	Штекер + кабель сервопривода воздушной заслонки	13 007 827	13 007 827
606	Жидкокристаллический экран	13 007 828	13 007 828
607	4-контактный штекер + кабель газового клапана	13 006 691	13 006 691
608	4-контактный штекер + кабель электродвигателя	13 007 830	13 007 830
609	Штекер + кабель трансформатора поджига	13 007 832	13 007 832
610	4-контактный штекер + кабель реле давления газа мини.	13 006 692	13 006 692
611	2-контактный штекер + кабель реле давления воздуха	13 007 819	13 007 819
612	Штекер + кабель сервопривода	13 007 829	13 007 829
613	1-контактный штекер + кабель заземления	13 007 833	13 007 833
614	Штекер + перемычка реле давления GW макс.	13 007 841	13 077 841
615	Штекер + кабель инфракрасного датчика пламени IRD 1020	13 010 034	13 010 034

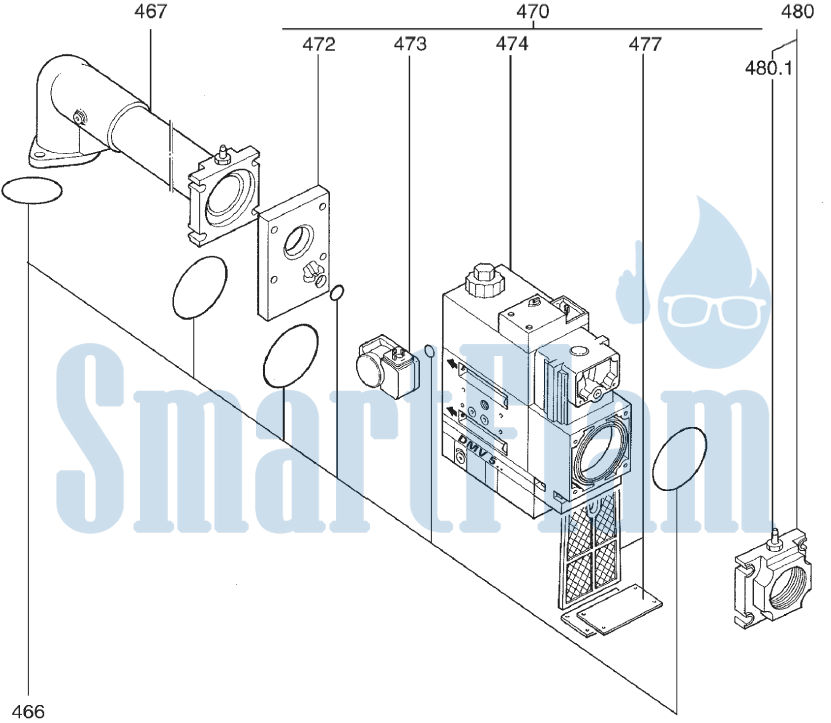

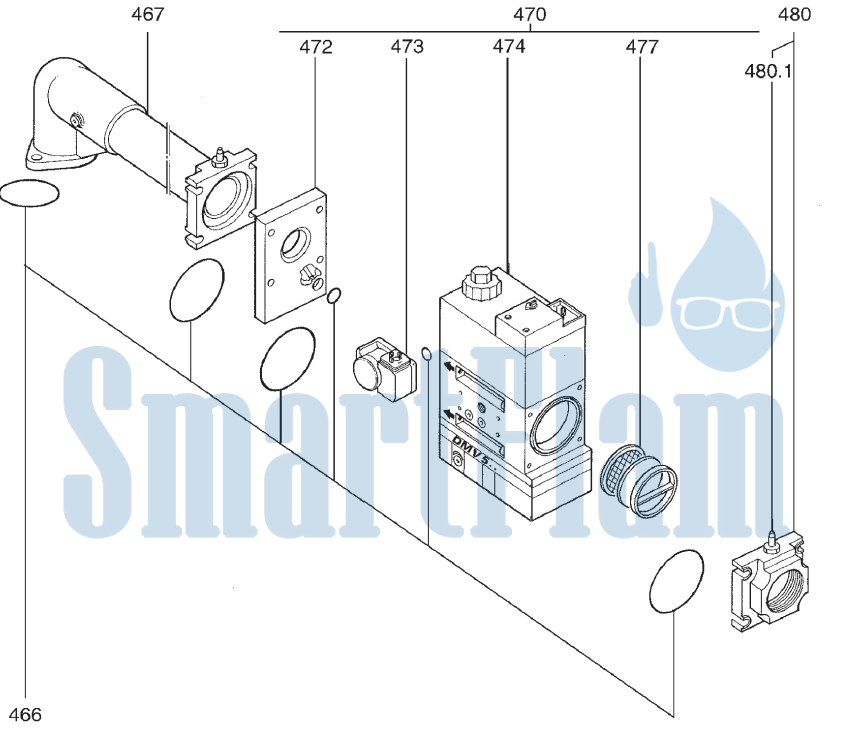

Газовая арматура

400	Газовая арматура 507 +T p50 мбар II2 ELL 3P	13 005 746	13 005 746
	Газовая арматура 512 + R p50 мбар II2 ELL 3P	13 005 747	13 005 747
	Газовая арматура 512 + T p50 мбар II2 ELL 3P	13 005 748	13 005 748
	Газовая арматура 520 + T p50 мбар II2 ELL 3P	13 005 749	13 005 749
466	Комплект кольцевых прокладок	13 007 856	13 007 856
467	Соединительная газовая труба DMV-SE 507/11 + T Rp 1″	13 007 838	13 007 838
	Соединительная газовая труба DMV-SE 512/11 + R/T Rp 1¼»	13 007 839	13 007 839
	Соединительная газовая труба DMV-SE 520/11 + T Rp 1½»	13 007 840	13 007 840
470	Газовый клапан DMV-SE 507/11 + T Rp 1″	13 007 834	13 007 834
	Газовый клапан DMV-SE 512/11 + R Rp 1½»	13 007 835	13 007 835
	Газовый клапан DMV-SE 512/11 + T Rp 1½»	13 007 836	13 007 836
	Газовый клапан DMV-SE 520/11 + T Rp 2″	13 007 837	13 007 837
472	Импульсный фланец DMV-SE 507/11	13 007 860	13 007 860
472	Импульсный фланец DMV-SE 512/11 — 520/11	13 007 896	13 007 896
473	Реле давления газа мини GW 50 A5	13 006 317	13 006 317
474	Катушка электромагнитного клапана DMV-SE 507/11 1111	13 007 897	13 007 897
	Катушка электромагнитного клапана DMV-SE 512/11 1211	13 009 958	13 009 958
	Катушка электромагнитного клапана DMV-SE 520/11 1212	13 007 899	13 007 899
477	Фильтрующий элемент для пакетного фильтра	13 007 904	13 007 904
	Фильтрующий элемент для встроенного фильтра	13 007 900	13 007 900
	Фильтрующий элемент для пакетного фильтра	13 007 901	13 007 901
480	Фланец DMV-SE 507/11 + T Rp 1″	13 007 857	13 007 857
	Фланец DMV-SE 512/11 + R/T Rp 1½»	13 007 858	13 007 858
	Фланец DMV-SE 520/11 + T Rp 2″	13 007 859	13 007 859
480.1	Ниппель для измерения давления	13 009 722	13 009 722
