Запасные части для газовой горелки Elco VECTRON G 04 VARIO (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco VG 04.540 V KN	1½»	3833247
Газовая горелка Elco VG 04.540 V KL	1½»	3833248
	1¼»	3833249
	1¼»	3833250
	¾»	3833251
	¾»	3833252

1. Схема-деталировка запасных частей

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 04 VARIO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство VG 04.570 KN		13 008 857
500	Смесительное устройство VG 04.570 KL		13 008 858
501	Газовая линия KN	13 011 529*	13 011 529*
501	Газовая линия KL	13 011 530*	13 011 530*
502	Уравнительный диск + газовое сопло + перекрывающая пластина в комплекте	13 006 684	13 006 684
505	Звездообразная газовая головка	13 007 798	13 007 798
506	Завихритель	13 007 799	13 007 799
507	Жаровая труба + винт VG 04.570 Ø125/101/150 х268 KN	13 007 800	13 007 800
507	Жаровая труба + винт VG 04.570 Ø125/101/150 x418 KL	13 007 801	13 007 801
507.1	Рычаг вращения жаровой трубы	13 007 802	13 007 802
508	Прокладка фланца	13 007 803	13 007 803
509	Крепежный винт жаровой трубы (левая резьба) M6 х3	13 007 804	13 007 804
510	Электрод ионизации	13 007 851	13 007 851
511	Электрод поджига	13 010 528	13 010 528
512	Кабель ионизации L550 KN	13 007 805	13 005 676
512	Кабель ионизации L700 KL	13 007 806	13 005 677
513	Кабель поджига L850 KN	13 014 614	13 014 614
513	Кабель поджига L1050 KL	13 014 615	13 014 615
514	Регулировочный стержень L646 KN	13 014 258	13 014 258
514	Регулировочный стержень L796 KL	13 014 259	13 014 259
515	Рукоятка настройки	13 007 852	13 007 852
516	Смотровое окно	13 007 807	13 007 807
517	Крышка газовой трубы в комплекте KN	13 014 256	13 014 256
517	Крышка газовой трубы в комплекте KL	13 014 257	13 014 257
518	Резиновый распорный фиксатор	13 007 808	13 003 695
519	Измерительный штуцер Ø6.3	13 007 849	175.841.6548

Корпус

550	Корпус VG 04.470 VARIO		3833 219
551	Воздухозаборный короб	13 007 814	12 002 201
551.1	Изоляция воздухозаборного короба	13 007 813	12 002 200
552	Направляющая всасываемого воздуха	13 007 850	13 007 850
553	Прокладка газовой линии	13 007 815	587.848.2475
554	Трансформатор поджига EBI 1×11 кВ	65 300 696	65 300 696
555	Кожух	13 013 875	13 013 875
557	Винт кожуха	13 007 853	13 007 853
558	Передняя крышка	13 013 887	13 013 887
559	Воздушная заслонка + оси	13 007 918	13 007 918
561	Потенциометр 1 кОм	13 007 231	13 007 231
563	Сервопривод воздушной заслонки	13 010 011	13 010 011
563.1	Сцепление сервопривода	13 014 901	13 014 901
564	Вентилятор Ø180X75	13 011 096	13 011 096
565	Держатель реле	13 011 622	13 011 622
565.1	Реле	13 011 621	13 011 621
566	Частотный преобразователь электродвигателя	65 300 697	65 300 697
567	Держатель реле давления воздуха	13 007 822	13 007 822
568	Комплект кнопки запуска	13 011 087	13 011 087
569	Ниппель 90º для измерения давления ⅛»	13 013 352	13 013 352
570	Силиконовая трубка Ø4/6×500	13 014 337	509.836.6541
571	Реле давления воздуха LGW 10 A2	13 007 823	176.838.4009
572	Электродвигатель

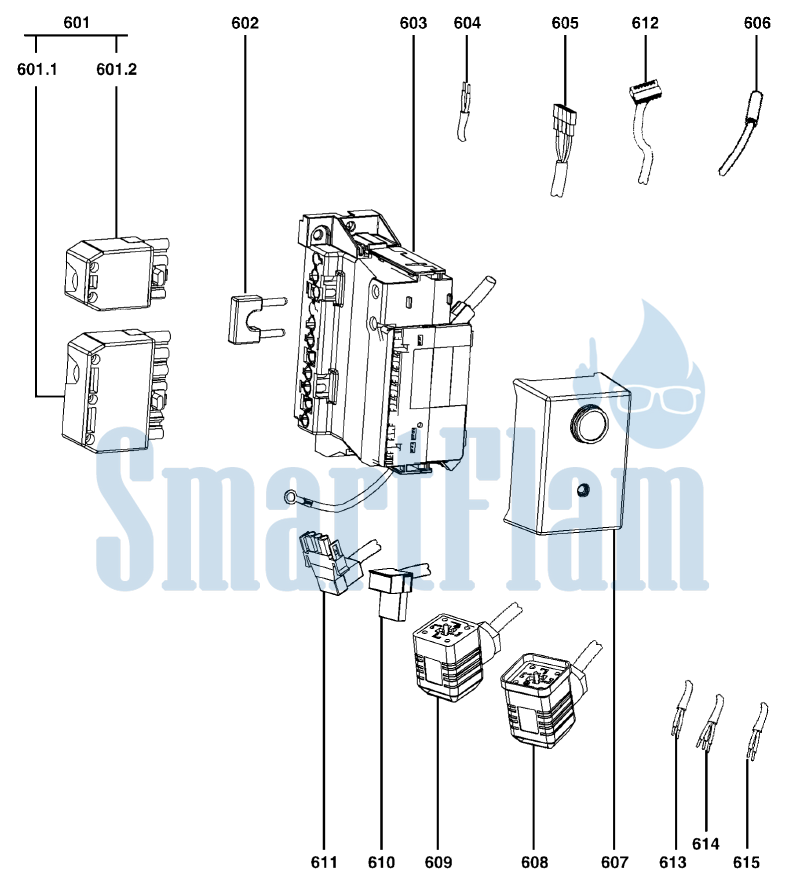

Электроника

601.1	7-контактный штекер Wieland	13 010 523	175.828.6622
601.2	4-контактный штекер Wieland	13 011 095	175.829.8122
602	Соединительный штекер для измерения тока ионизации	13 010 524	13 010 524
603	Терминальный блок	13 010 521	13 010 521
604	Штекер + кабель реле давления воздуха	13 011 100	13 011 100
605	Кабель кнопки пуска	13 011 088	13 011 088
606	Кабель ионизации терминального блока	13 007 825	13 007 825
607	Топочный автомат SG 513	13 011 099	13 011 099
608	Кабель газового клапана	13 011 101	13 011 101
609	Штекер + кабель реле давления газа мини.	13 010 080	13 010 080
610	2-контактный штекер + кабель трансформатора поджига	13 013 997	13 013 997
611	Штекер + кабель электродвигателя	13 011 089	13 011 089
612	9-контактный штекер + кабель сервопривода	13 014 738	13 014 738
613	Кабель частотного преобразователя электродвигателя и реле	13 011 103	13 011 103
614	Кабель терминального блока и реле	13 011 105	13 011 105
615	Кабель частотного преобразователя электродвигателя и терминального блока	13 011 106	13 011 106

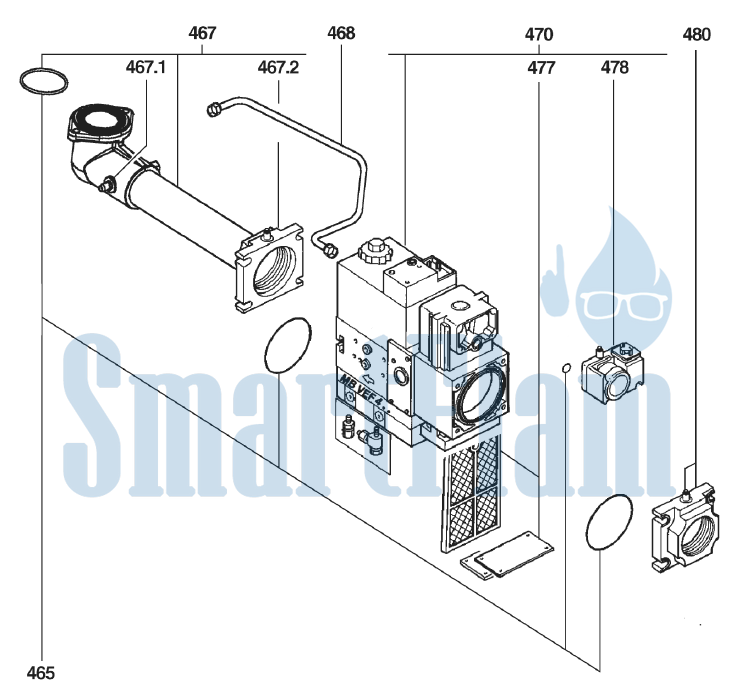

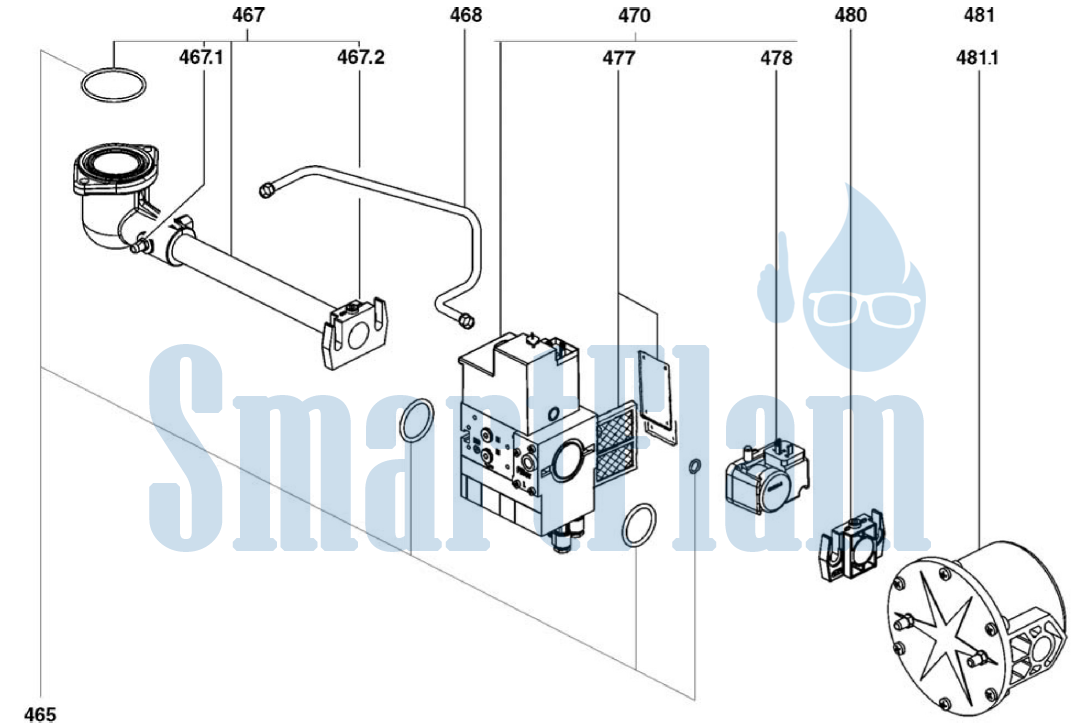

Газовая арматура

400	Газовая арматура MB-VEF 407 B01 S30	13 012 660	13 012 660
	Газовая арматура MB-VEF 412 B01 S30	13 012 659	13 012 659
	Газовая арматура MB-VEF 420 B01 S30 + FP	13 012 811	13 012 811
465	Комплект кольцевых прокладок MB-VEF 407 B01 S30	13 011 313	13 011 313
	Комплект кольцевых прокладок MB-VEF 412 B01 S30	13011 314	13 011 314
	Комплект кольцевых прокладок MB-VEF 420 B01 S30	13 007 856	13 007 856
467	Соединительная газовая труба MB-VEF 407 B01 S30	13 013 916	13 013 916
	Соединительная газовая труба MB-VEF 412 B01 S30	13 013 910	13 013 910
	Соединительная газовая труба MB-VEF 420 B01 S30	13 013 907	13 013 907
467.1	Ниппель для измерения давления	13 009 722	146.810.4843
467.2	Фланец MB-VEF 407 B01 S30 Rp ¾»	13 010 074	13 010 074
	Фланец MB-VEF 412 B01 S30 Rp 1¼»	13 010 085	147.843.7414
	Фланец MB-VEF 420 B01 S30 Rp 1½»	13 007 858	13 007 858
468	Комплект импульсных трубок MB-VEF 407 B01 S30	13 013 917	13 013 917
	Комплект импульсных трубок MB-VEF 412 B01 S30	13 013 908	13 013 908
	Комплект импульсных трубок MB-VEF 420 B01 S30	13 013 911	13 013 911
470	Газовый клапан MB-VEF 407 B01 S30 Rp ¾»	13 011 113	13 011 113
	Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»	13 013 909	13 013 909
	Газовый клапан MB-VEF 420 B01 S30 + FP Rp 1½»	13 013 906	13 013 906
477	Фильтрующий элемент MB-VEF 412 B01 S30	13 012 041	147.843.4460
477	Фильтрующий элемент MB-VEF 420 B01 S30 + FP	13 007 901	13 007 901
478	Реле давления газа мини GW 150 A5	13 010 078	13 005 392
480	Фланец MB-VEF 407 B01 S30 Rp ¾»	13 010 074	13 010 074
	Фланец MB-VEF 412 B01 S30 Rp 1¼»	13 010 085	147.843.7414
	Фланец MB-VEF 420 B01 S30 Rp 1½»	13 007 858	13 007 858
481	Внешний фильтр Rp 1″	13 010 092	13 010 092
481.1	Фильтрующий элемент Rp 1″	13 010 093	13 010 093
