Запасные части для газовой горелки Elco VECTRON G 05 MODULO (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco VG 05.700 MODULO KN	2″	13 009 015
Газовая горелка Elco VG 05.700 MODULO KM	2″	13 009 017
Газовая горелка Elco VG 05.700 MODULO KL	2″	13 009 016
	2″	13 009 012
	2″	13 009 014
	2″	13 009 013
Газовая горелка Elco VG 05.1000 MODULO KN	DN65	13 009 029
Газовая горелка Elco VG 05.1000 MODULO KM	DN65	13 009 031
Газовая горелка Elco VG 05.1000 MODULO KL	DN65	13 009 030
	2″	13 009 023
	2″	13 009 025
	2″	13 009 024
	2″	13 009 020
	2″	13 009 022
	2″	13 009 021

1. Схема-деталировка запасных частей.

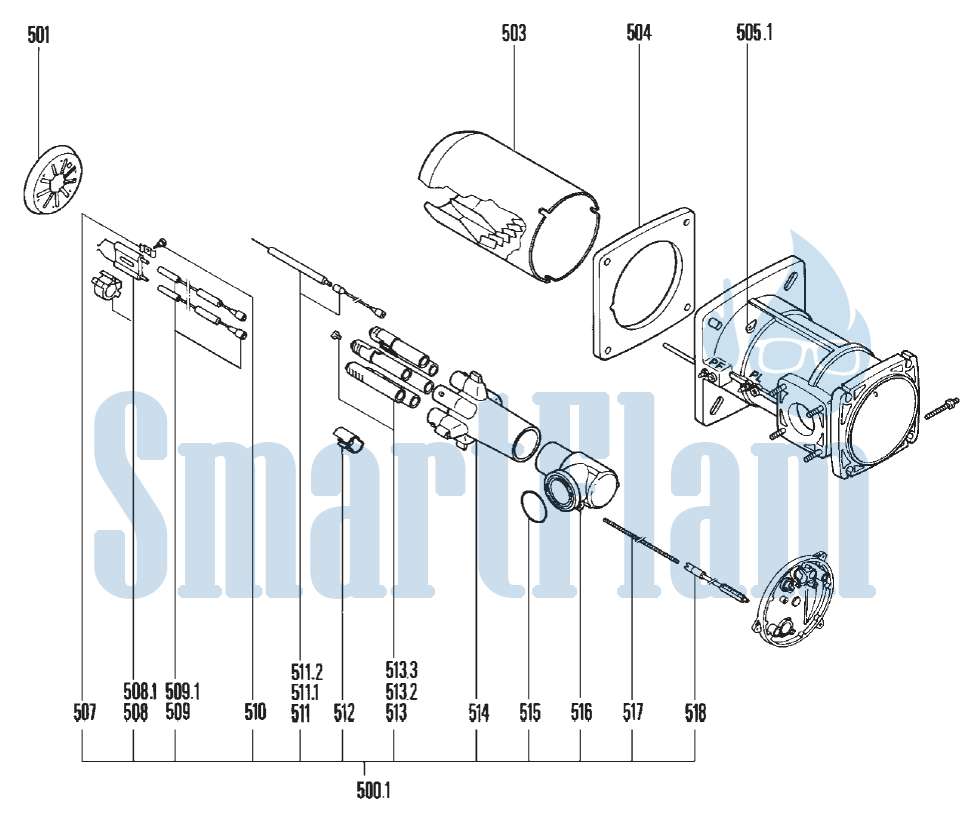

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 05 MODULO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство VG 05.700 KN		13 000 436
	Смесительное устройство VG 05.700 KL		13 000 437
	Смесительное устройство VG 05.700 KM		13 000 438
	Смесительное устройство VG 05.1000 KN		13 000 445
	Смесительное устройство VG 05.1000 KL		13 000 446
	Смесительное устройство VG 05.1000 KM		13 000 447
500.1	Газовая линия в комплекте KN	13 010 064*	13 010 064*
	Газовая линия в комплекте KL	13 010 065*	13 010 065*
	Газовая линия в комплекте KM	13 010 066*	13 010 066*
501	Уравнительный диск VG 05.700 Ø130/40-9FD.+6Ø5	13 009 611	13 009 611
501	Уравнительный диск VG 05.1000 Ø125/40-9FD.+6Ø5	13 009 612	13 009 612
503	Жаровая труба VG 05.700 Ø141/130/170 х305 KN	13 009 613	13 009 613
	Жаровая труба VG 05.700 Ø141/130/170 x525 KL	13 009 614	13 009 614
	Жаровая труба VG 05.700 Ø141/130/170 x415 KM	13 009 615	13 009 615
	Жаровая труба VG 05.1000 Ø141/125/170 х305 KN	13 009 616	13 009 616
	Жаровая труба VG 05.1000 Ø141/125/170 x525 KL	13 009 617	13 009 617
	Жаровая труба VG 05.1000 Ø141/125/170 x415 KM	13 009 618	13 009 618
504	Прокладка фланца 228X210X10	13 009 619	13 009 619
505.1	Крепежный винт жаровой трубы (левая резьба) x3	13 007 804	13 007 804
507	Фиксирующая скоба блока электродов	13 010 054	13 010 054
508	Блок электродов поджига	13 009 726	13 009 726
508.1	Держатель блока электродов	13 009 622	13 009 622
509	Противопомеховый кабель поджига L850 KN	13 009 623	13 009 623
509	Противопомеховый кабель поджига L1050 KL/KM	13 009 624	13 009 624
509.1	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
511	Электрод ионизации	13 009 626	13 009 626
511.1	Кабель ионизации L780 KN	13 009 627	13 009 627
511.1	Кабель ионизации L1000 KL/KM	13 009 628	13 009 628
512	Кольцо газового сопла	13 010 061	13 010 061
513	Газовые сопла	13 010 063	13 010 063
513.1	Комплект винтов для природного газа	13 010 062	13 010 062
513.2	Комплект винтов для сжиженного газа	13 007 041	13 007 041
514	Звездообразная газовая головка	13 009 630	13 009 630
515	Кольцевая прокладка Ø55Х4	13 009 631	13 009 631
516	Газовая линия KN	13 009 632	13 009 632
	Газовая линия KL	13 009 633	13 009 633
	Газовая линия KM	13 009 634	13 009 634
517	Регулировочный стержень газовых сопел KN	13 009 635	13 009 635
	Регулировочный стержень газовых сопел KL	13 009 636	13 009 636
	Регулировочный стержень газовых сопел KM	13 009 637	13 009 637
518	Удлинение регулировочного стержня газовых сопел	13 009 638	13 009 638

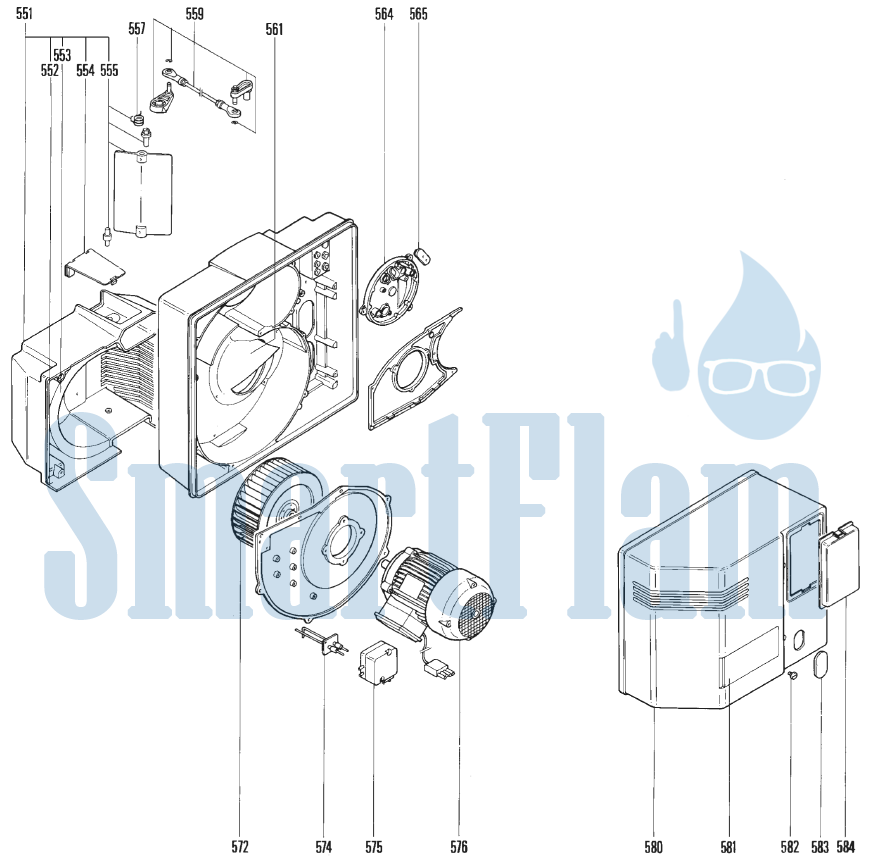

Корпус

550	Корпус VG 05.700 MODULO		13 008 908
550	Корпус VG 05.1000 MODULO		13 008 909
551	Воздухозаборный короб	13 011 565*	13 011 565*
552	Прокладка воздухозаборного короба и корпуса горелки	13 009 640	13 009 640
553	Изоляция воздухозаборного короба	13 009 641	13 009 641
554	Крышка воздухозаборного короба	13 009 642	13 009 642
555	Воздушная заслонка в комплекте	13 009 643	13 009 643
557	Пружина воздушной заслонки (серая)	13 010 005	13 010 005
559	Шарнирное соединение	13 009 644	13 009 644
561	Направляющая всасываемого воздуха VG 05.700 (черная)	13 009 645	13 009 645
561	Направляющая всасываемого воздуха VG 05.1000 (белая)	13 009 646	13 009 646
564	Крышка	13 009 647	13 009 647
565	Резиновый распорный фиксатор	13 009 648	13 009 648
572	Вентилятор Ø240X82 Ø19	13 009 649	13 009 649
574	Импульсная линия VG 05.700 (черная)	13 009 650	13 009 650
574	Импульсная линия VG 05.1000 (белая)	13 009 651	13 009 651
575	Реле давления воздуха LGW 10 A2	13 009 652	13 009 652
576	Электродвигатель 230/400 В VG 05.700 1,1 кВт Ø19	13 009 653	13 009 653
576	Электродвигатель 230/400 В VG 05.1000 1,5 кВт Ø19 (специальный)	13 009 654	13 009 654
580	Кожух	13 009 655	13 009 655
581	Передняя крышка	13 009 656	13 009 656
582	Винт кожуха	13 009 657	13 009 657
583	Крышка кнопки запуска IP54	13 009 658	13 009 658
584	Прозрачная крышка	13 009 659	13 009 659

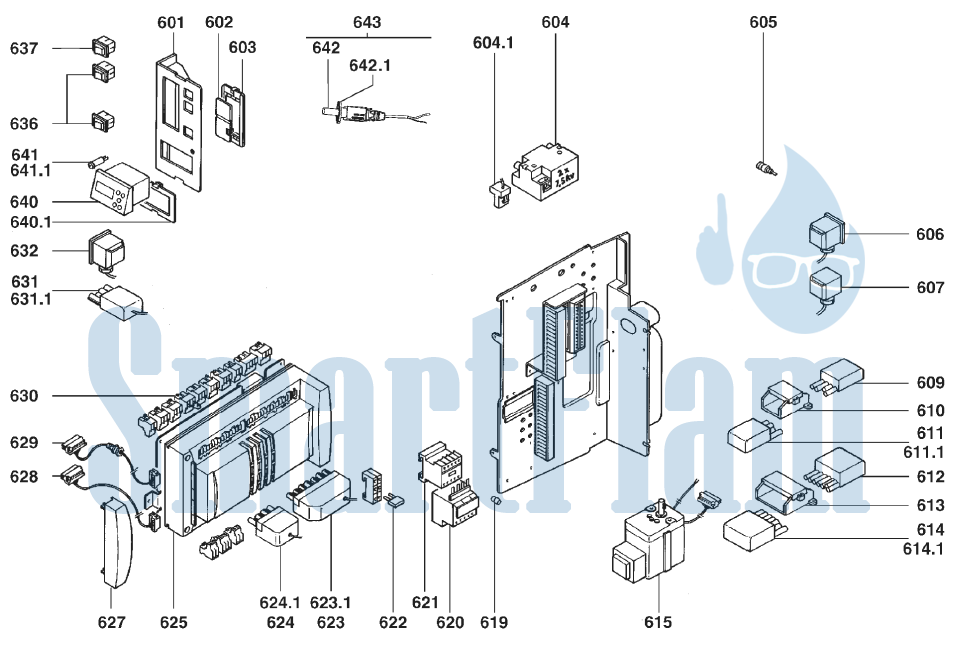

Электроника

601	Панель управления	13 009 660	13 009 660
602	Полупрозрачная заглушка	13 009 661	13 009 661
603	Панель регулирования	13 009 662	13 009 662
604	Трансформатор поджига 2×7,5 кВ	13 009 663	13 009 663
604.1	2-контактный штекер + кабель трансформатора поджига	13 009 664	13 009 664
605	Измерительный штуцер	13 007 859	175.841.6548
606	3-контактный штекер + кабель реле давления газа «X3»	13 009 665	614.854.2738
607	3-контактный штекер + кабель газового клапана «X4»	13 009 666	614.854.2727
609	4-контактный штекер Wieland	13 009 667	175.829.8122
610	Крышка 4-контактного штекера	13 009 668	13 009 668
611	4-контактный штекер Wieland + кабель	13 009 669	13 009 669
611.1	4-контактный штекер Wieland	13 010 079	175.832.5484
612	7-контактный штекер Wieland	13 009 670	175.828.6622
613	Крышка 7-контактного штекера	13 009 671	13 009 671
614	7-контактный штекер Wieland + кабель	13 009 672	13 009 672
614.1	7-контактный штекер Wieland	13 010 454	175.832.5495
615	Сервопривод STEB3 + кабели	13 009 673	13 009 673
619	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
620	Контактор электродвигателя T.LR 2K 400В 2,6-3,7A	13 009 674	13 009 674
621	Контактор T.LC1K	13 009 675	13 009 675
622	Соединительный штекер для измерения ионизации	13 009 676	13 009 676
623	7-контактный штекер Wieland + кабель менеджера горения MPA L900	13 009 677	13 009 677
623.1	7-контактный разъём Wieland	13 009 670	175.828.6622
624	4-контактный штекер Wieland + кабель менеджера горения MPA	13 009 678	13 009 678
624.1	4-контактный разъём Wieland	13 009 667	175.829.8122
625	Менеджер горения MPA 22	13 010 159	12 012 668
627	Защитные крышки	13 009 639	13 009 639
628	6-контактный штекер + кабель жидкокристаллического экрана	13 009 679	13 009 679
629	6-контактный штекер + кабель сервопривода газовой заслонки	13 009 680	13 009 680
630	Штекер + перемычка реле дав. GW макс.	13 007 841	13 007 841
631	4-контактный штекер + кабель электродвигателя	13 009 681	13 009 681
631.1	4-контактный штекер Wieland	13 010 079	175.832.5484
632	3-контактный штекер + кабель реле давления воздуха	13 009 665	614.854.2738
636	3-позиционный переключатель x2	13 009 683	13 009 683
637	2-позиционный переключатель x1	13 010 007	13 010 007
640	Жидкокристаллический экран	13 011 617	13 015 093
640.1	Держатель жидкокристаллического экрана	13 009 684	13 009 684
641	Патрон плавкого предохранителя	13 009 685	13 009 685
641.1	Плавкий предохранитель 5Х20 6,3A	13 009 686	3333.550.051
642	Инфракрасный датчик пламени	13 007 855	13 007 855
642.1	Держатель датчика пламени	13 010 461	13 010 461
643	Инфракрасный датчик пламени в комплекте	13 009 569	13 009 569

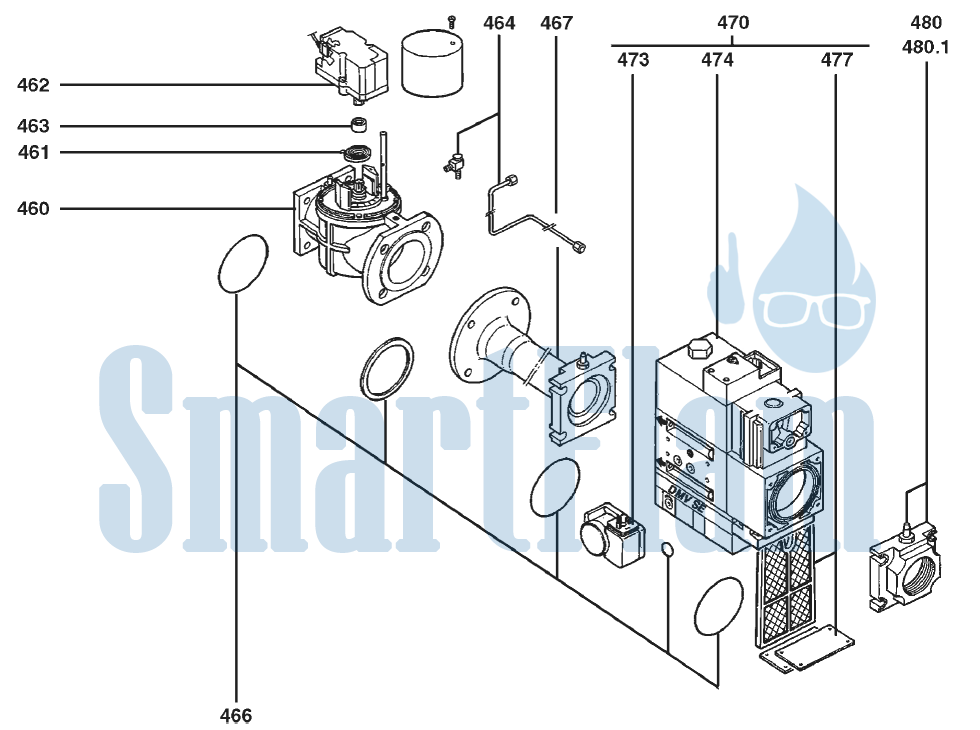

Газовая арматура DMV-SE 512/520

400	Газовая арматура DMV-SE 512/11 S22 p30-50-100 мбар Rp 2″	13 008 935	13 008 935
400	Газовая арматура DMV-SE 520/11 S22 p20 мбар Rp 2″	13 008 932	13 008 932
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 009 691	13 009 691
466	Комплект кольцевых прокладок DMV-SE 512/11 S22	13 015 157	13 015 157
466	Комплект кольцевых прокладок DMV-SE 520/11 S22	13 015 158	13 015 158
467	Соединительная газовая труба Rp 1¼»	13 009 693*	13 009 693*
470	Газовый клапан DMV-SE 512/11 S22 + T	13 009 694	13 009 694
470	Газовый клапан DMV-SE 520/11 S22 + T	13 009 695	13 009 695
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474	Катушка электромагнитного клапана DMV-SE 512/11 1211	13 009 958	13 009 958
474	Катушка электромагнитного клапана DMV-SE 520/11 1212	13 007 899	13 007 899
477	Фильтрующий элемент	13 007 901	13 007 901
480	Фланец Rp 2″	13 007 859	13 007 859
480.1	Ниппель для измерения давления Rp ⅛»	13 009 722	146.810.4843

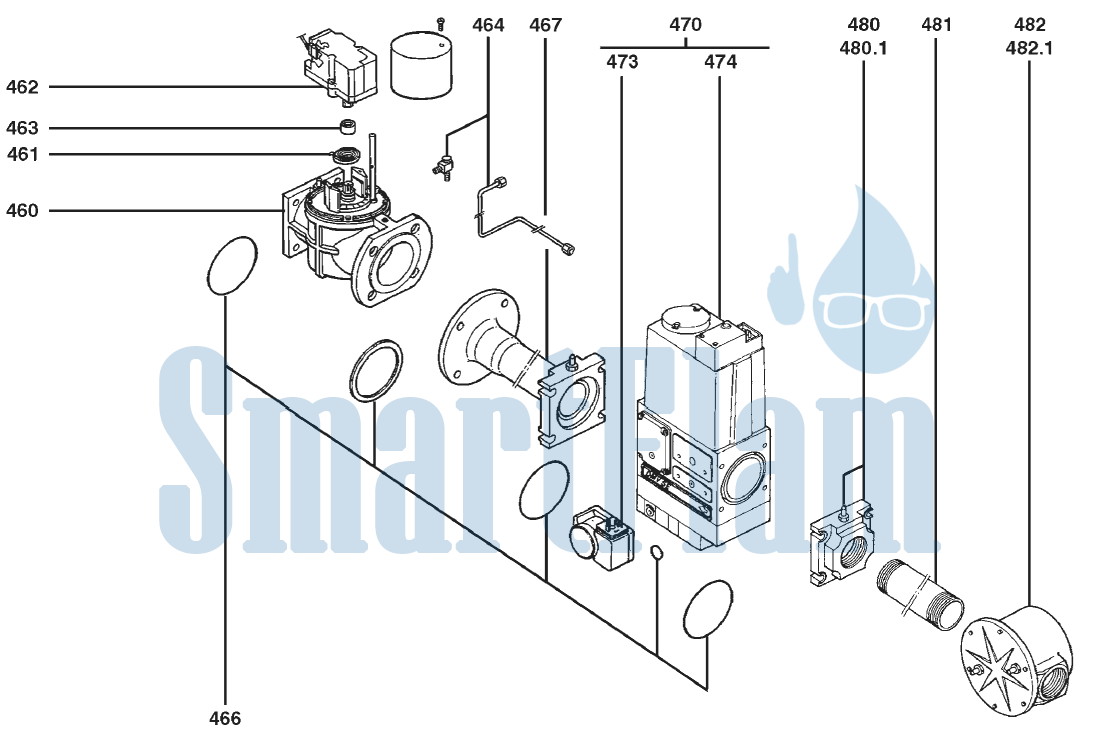

Газовая арматура DMV-SE 525

400	Газовая арматура DMV-SE 525/11 S22 p20-50 мбар Rp 2″	13 009 019	13 009 019
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 009 691	13 009 691
466	Комплект кольцевых прокладок	13 012 221	13 012 221
467	Соединительная газовая труба Rp 2″	13 009 697*	13 009 697*
470	Газовый клапан DMV-SE 525/11 S22 + R	13 009 698	13 009 698
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474	Катушка электромагнитного клапана DMV-SE 525/11 1411	13 009 705	13 009 705
480	Фланец Rp 2″	13 010 043	13 010 043
480.1	Ниппель для измерения давления Rp ⅛»	13 009 722	146.810.4843
481	Газовый соединительный элемент L140	13 009 699	13 009 699
482	Внешний фильтр Rp 2″	13 009 700	13 009 700
482.1	Фильтрующий элемент (+ кольцевая прокладка)	13 010 044	13 010 044

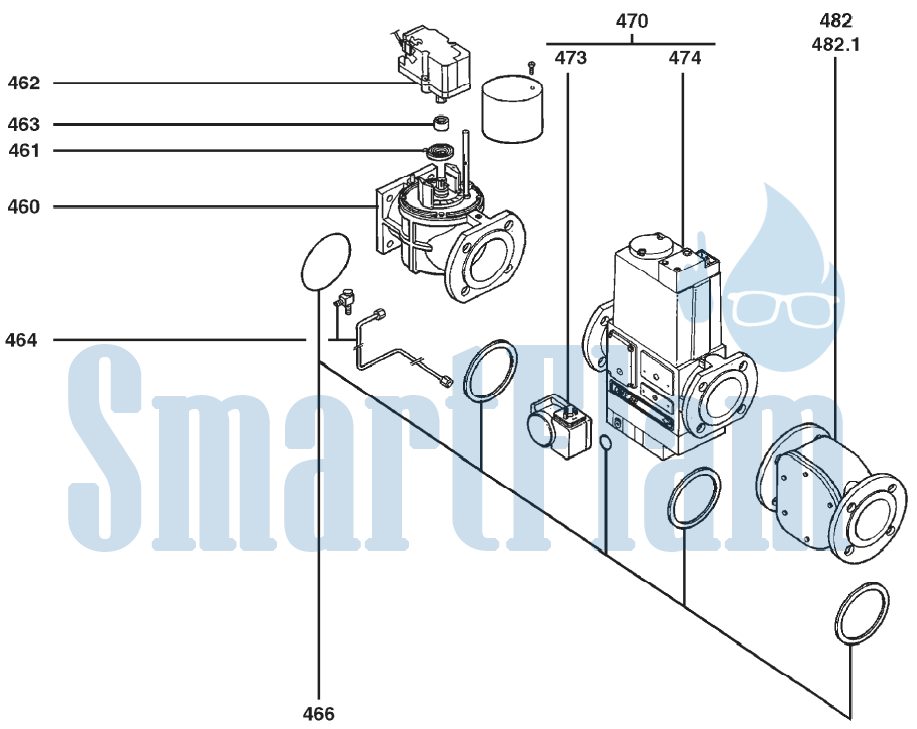

Газовая арматура DMV-SE 5065

400	Газовая арматура DMV-SE 5065/11 S22 p20-50 мбар DN65	13 006 850	13 006 850
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 010 041	13 010 041
466	Комплект кольцевых прокладок	13 009 692	13 009 692
470	Газовый клапан DMV-SE 5065/11 S22 + R	13 009 702	13 009 702
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474	Катушка электромагнитного клапана DMV-SE 5065/11 1411	13 009 705	13 009 705
482	Внешний фильтр DN65	13 009 703	13 009 703
482.1	Фильтрующий элемент (+ кольцевая прокладка)	13 009 704	13 009 74
