Запасные части для газовой горелки Elco VECTRON G 05 VARIO (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco VG 05.700 VARIO
KN/KM/KL	DN50	38329(20-22)
	2″	38329(23-25)
	1¼»	38329(26-28)
Газовая горелка Elco VG 05.1000 VARIO
KN/KM/KL	DN65	38329(32-34)
	DN50	38329(35-37)
	1½»	38329(38-40)
	1¼»	38329(41-43)
	¾»	38329(44-46)

1. Схема-деталировка запасных частей

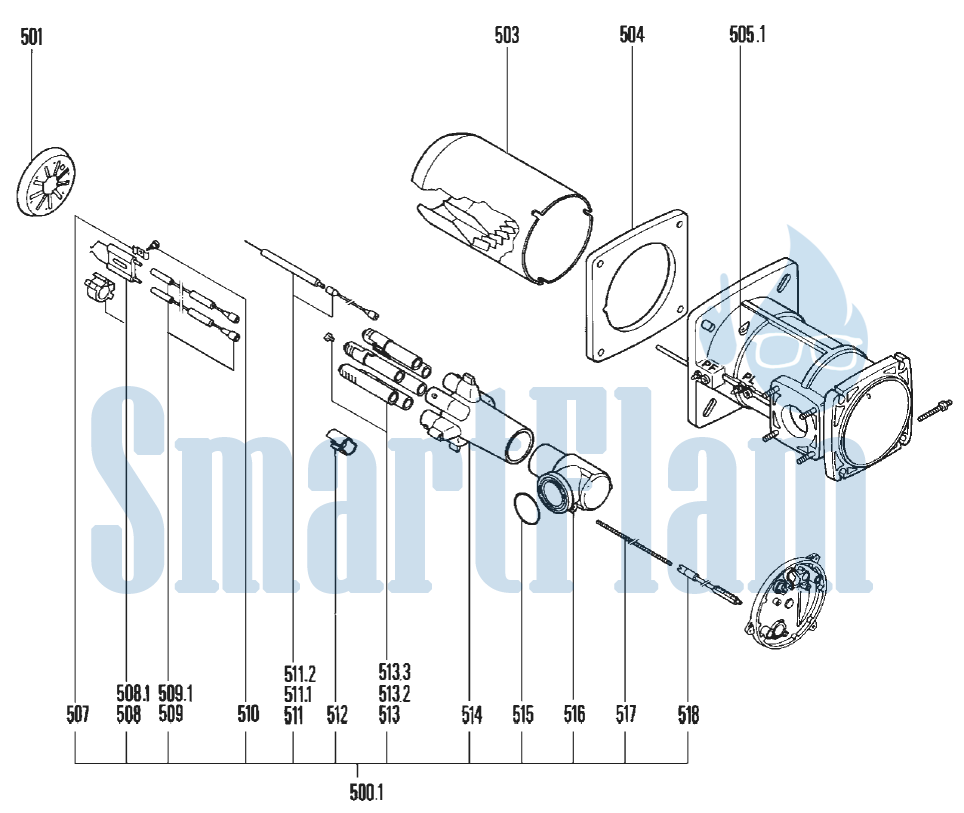

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 05 VARIO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство G 05.700 KN		13 000 436
	Смесительное устройство G 05.700 KL		13 000 437
	Смесительное устройство G 05.700 KM		13 000 438
	Смесительное устройство G 05.1000 KN		13 000 445
	Смесительное устройство G 05.1000 KL		13 000 446
	Смесительное устройство G 05.1000 KM		13 000 447
500.1	Газовая линия в комплекте KN	13 010 064*	13 010 064*
	Газовая линия в комплекте KL	13 010 065*	13 010 065*
	Газовая линия в комплекте KM	13 010 066*	13 010 066*
501	Уравнительный диск VG 05.700 Ø130/40-9FD.+6Ø5	13 009 611	13 009 611
501	Уравнительный диск VG 05.1000 Ø125/40-9FD.+6Ø5	13 009 612	13 009 612
503	Жаровая труба VG 05.700 Ø141/130/170 х305 KN	13 009 613	13 009 613
	Жаровая труба VG 05.700 Ø141/130/170 x525 KL	13 009 614	13 009 614
	Жаровая труба VG 05.700 Ø141/130/170 x415 KM	13 009 615	13 009 615
	Жаровая труба VG 05.1000 Ø141/125/170 х305 KN	13 009 616	13 009 616
	Жаровая труба VG 05.1000 Ø141/125/170 x525 KL	13 009 617	13 009 617
	Жаровая труба VG 05.1000 Ø141/125/170 x415 KM	13 009 618	13 009 618
504	Прокладка фланца 228X210X10	13 009 619	13 009 619
505.1	Крепежный винт жаровой трубы (левая резьба) x3	13 007 804	13 007 804
507	Фиксирующая скоба блока электрода	13 010 054	13 010 054
508	Блок электрода поджига	13 009 726	13 009 726
508.1	Держатель блока электрода	13 009 622	13 009 622
509	Противопомеховый кабель поджига L850 KN	13 009 623	13 009 623
509	Противопомеховый кабель поджига L1050 KL/KM	13 009 624	13 009 624
509.1	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
511	Электрод ионизации	13 009 626	13 009 626
511.1	Кабель ионизации L780 KN	13 009 627	13 009 627
511.1	Кабель ионизации L1000 KL/KM	13 009 628	13 009 628
512	Кольцо газового сопла	13 010 061	13 010 061
513	Газовые сопла	13 010 063	13 010 063
513.1	Комплект винтов для природного газа	13 010 062	13 010 062
513.2	Комплект винтов для сжиженного газа	13 007 041	13 007 041
514	Звездообразная газовая головка	13 009 630	13 009 630
515	Кольцевая прокладка Ø55Х4	13 009 631	13 009 631
516	Газовая линия KN	13 009 632	13 009 632
	Газовая линия KL	13 009 633	13 009 633
	Газовая линия KM	13 009 634	13 009 634
517	Регулировочный стержень газовых сопел KN	13 009 635	13 009 635
	Регулировочный стержень газовых сопел KL	13 009 636	13 009 636
	Регулировочный стержень газовых сопел KM	13 009 637	13 009 637
518	Удлинение регулировочного стержня газовых сопел	13 009 638	13 009 638

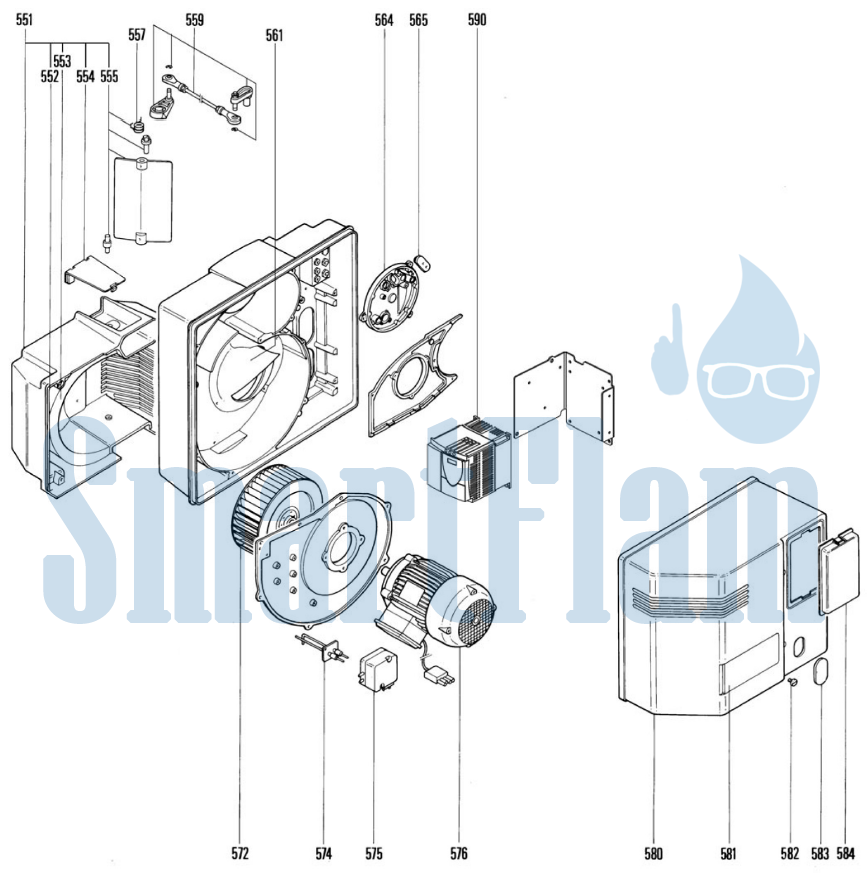

Корпус

550	Корпус VG 05.700 VARIO		13 018 157
550	Корпус VG 05.1000 VARIO		13 018 158
551	Воздухозаборный короб	13 011 565*	13 011 565*
552	Прокладка воздухозаборного короба и корпуса горелки	13 009 640	13 009 640
553	Изоляция воздухозаборного короба	13 009 641	13 009 641
554	Крышка воздухозаборного короба	13 009 642	13 009 642
555	Воздушная заслонка в комплекте	13 014 117	13 014 117
557	Пружина воздушной заслонки (серая)	13 011 751	13 011 751
559	Шарнирное соединение	13 011 564	13 011 564
561	Направляющая всасываемого воздуха VG 05.700 (черная)	13 009 645	13 009 645
561	Направляющая всасываемого воздуха VG 05.1000 (белая)	13 009 646	13 009 646
564	Крышка	13 009 647	13 009 647
565	Резиновый распорный фиксатор	13 009 648	13 009 648
572	Вентилятор Ø240X82 Ø19	13 009 649	13 009 649
574	Импульсная линия VG 05.700 (черная)	13 009 650	13 009 650
574	Импульсная линия VG 05.1000 (белая)	13 009 651	13 009 651
575	Реле давления воздуха LGW 10 A2	13 009 652	13 009 652
576	Электродвигатель 230/400 В VG 05.700 1,1 кВт Ø19	13 009 653	13 009 653
576	Электродвигатель 230/400 В VG 05.1000 1,5 кВт Ø19 (специальный)	13 009 654	13 009 654
580	Кожух	13 011 752	13 011 752
581	Передняя крышка	13 009 656	13 009 656
582	Винт кожуха	13 009 657	13 009 657
583	Крышка кнопки запуска IP54	13 009 658	13 009 658
584	Прозрачная крышка	13 009 659	13 009 659
590	Частотный преобразователь электродвигателя	13 015 290	13 015 290

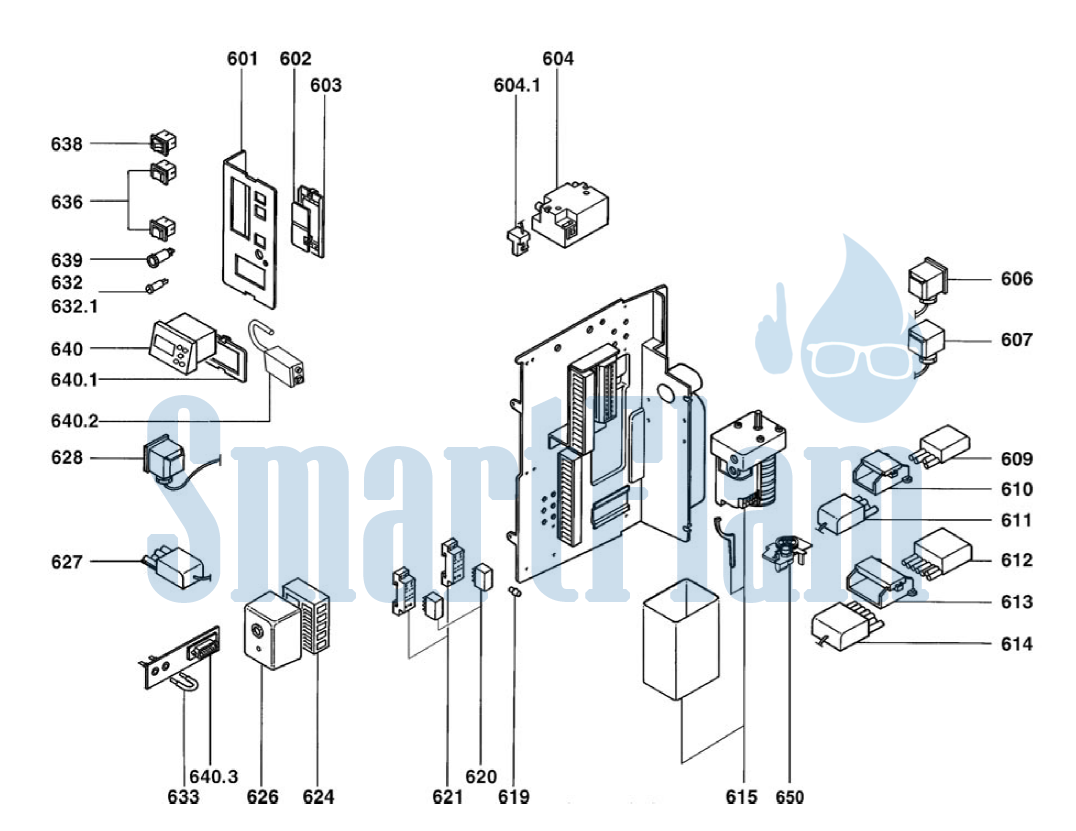

Электроника

601	Панель управления	13 014 002	13 014 002
602	Полупрозрачная заглушка	13 009 661	13 009 661
603	Панель регулирования	13 009 662	13 009 662
604	Трансформатор поджига 2×7,5 кВ	13 009 663	13 009 663
604.1	2-контактный штекер + кабель трансформатора поджига	13 009 773	13 000 036
606	3-контактный штекер + кабель реле давления газа «X3»	13 009 665	614.854.2738
607	3-контактный штекер + кабель газового клапана «X4»	13 009 666	614.854.2727
609	4-контактный штекер Wieland	13 009 667	175.829.8122
610	Крышка 4-контактного штекера	13 009 668	13 009 668
611	4-контактный штекер Wieland + кабель	13 011 515	175.832.5484
612	7-контактный штекер Wieland	13 009 670	175.828.6622
613	Крышка 7-контактного штекера	13 009 671	13 009 671
614	7-контактный штекер Wieland + кабель	13 009 672	175.832.5495
615	Сервопривод SQN31.481	13 011 620	13 011 620
619	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
620	Реле Schrack	13 017 721	13 017 721
621	Цоколь реле Schrack	13 017 720	13 017 720
622	Контактор электродвигателя T.LR 2K 400В 2,6-3,7A	13 009 674	13 009 674
623	Контактор T.LC1K09	13 009 778	13 009 778
624	Цоколь топочного автомата	13 009 780	13 009 780
626	Топочный автомат SG 513	13 011 099	13 011 099
627	4-контактный штекер + кабель электродвигателя L600	13 009 782	13 009 782
628	2-контактный штекер + кабель реле давления воздуха	13 011 623	614.854.2738
632	Патрон плавкого предохранителя	13 009 685	13 009 685
632.1	Плавкий предохранитель 5Х20 6,3A	13 009 686	3333.550.051
633	Соединительный штекер для измерения ионизации [µA DC]	13 010 019	175.841.6559
636	3-позиционный переключатель	13 009 683	13 009 683
638	2-позиционный переключатель	13 009 787	13 009 787
639	Кнопка запуска	13 009 788	13 009 788
640	Жидкокристаллический экран	13 011 617	13 015 093
640.1	Держатель жидкокристаллического экрана	13 009 684	13 009 684
640.2	Электропитание жидкокристаллического экрана 230VAC/9VDC/aff.	13 011 618	13 011 618
640.3	Штекер DB9	13 011 619	13 011 619
650	Потенциометр	13 009 177	13 009 177

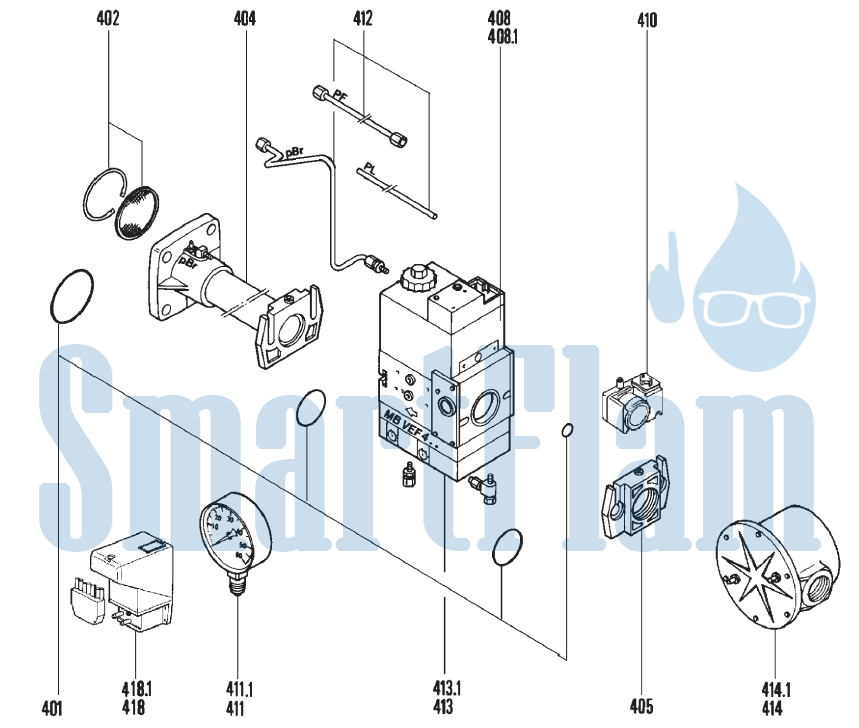

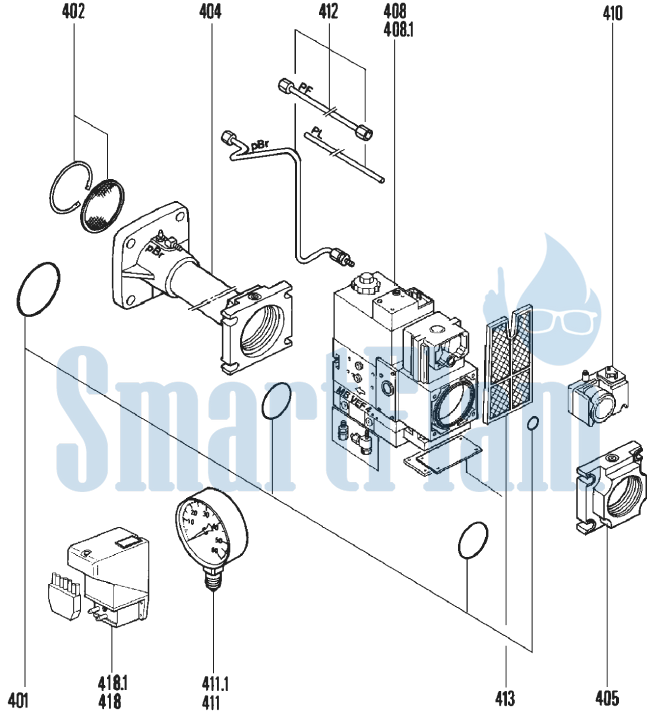

Газовая арматура MB-VEF

400	Газовая арматура MB-VEF 407 B01 S30	13 000 192	13 000 192
	Газовая арматура MB-VEF 412 B01 S30	13 001 762	13 001 762
	Газовая арматура MB-VEF 420 B01 S10	13 004 912	13 004 912
401	Комплект кольцевых прокладок MB-VEF 412 B01 S30	13 011 366	13 011 366
401	Комплект кольцевых прокладок MB-VEF 420 B01 S10	13 011 368	13 011 368
402	Пружинное кольцо + Ø60 стабилизатор	13 011 367	13 011 367
404	Соединительная газовая труба MB-VEF 407 B01 S30 Rp ¾»	13 014 011*
	Соединительная газовая труба MB-VEF 412 B01 S30 Rp 1¼»	13 014 012*	13 014 012*
	Соединительная газовая труба MB-VEF 420 B01 S10 Rp 2″	13 011 796*	13 011 796*
405	Фланец MB-VEF 407 B01 S30 Rp ¾»	13 010 074	3333.262.670
	Фланец MB-VEF 412 B01 S30 Rp 1¼»	13 010 085	147.843.7414
	Фланец MB-VEF 420 B01 S10 Rp 2″	13 007 859	12 000 665
408	Газовый клапан MB-VEF 407 B01 S30 Rp ¾»	13 010 032
	Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»	13 011 720	13 000 335
	Газовый клапан MB-VEF 420 B01 S10 Rp 2″	13 011 725	13 004 916
408.1	Электромагнитная катушка VS + VA MB-VEF 407 B01 S30 1105	13 010 083	13 010 083
	Электромагнитная катушка VS + VA MB-VEF 412 B01 S30 1205	13 010 084	13 010 084
	Электромагнитная катушка VS + VA MB-VEF 420 B01 S10 1215	13 011 726	13 011 726
410	Реле давления газа мини GW 150 A5	13 010 078	13 005 392
411	Манометр 0-60 мбар	13 011 721	3333.260.200
411.1	Алюминиевая прокладка		577.017.9966
412	Импульсные трубки pL + pF L.R. + Pbr MB-VEF 407 B01 S30	13 011 779
	Импульсные трубки pL + pF L.R. + Pbr MB-VEF 412 B01 S30	13 014 013	13 014 013
	Импульсные трубки pL + pF L.R. + Pbr MB-VEF 420 B01 S10	13 010 457	13 010 457
413	Фильтрующий элемент + прокладки MB-VEF 407 B01 S30	13 010 076
	Фильтрующий элемент + прокладки MB-VEF 412 B01 S30	13 010 088	13 010 088
	Фильтрующий элемент + прокладки MB-VEF 420 B01 S10	13 007 901	13 007 901
414	Внешний фильтр Rp 1½»	13 011 723	147.827.4406
414.1	Фильтрующий элемент Rp 1½»	13 010 093	147.847.9723
415	Шаровой кран Rp 1½»	13 011 724	12 000 514
415	Шаровой кран Rp 2″	13 011 727	12 000 515
418	Контроль герметичности VPS 504 S01	13 001 778	13 001 778
418.1	Плавкий предохранитель 6,3А	13 009 686	3333.550.051

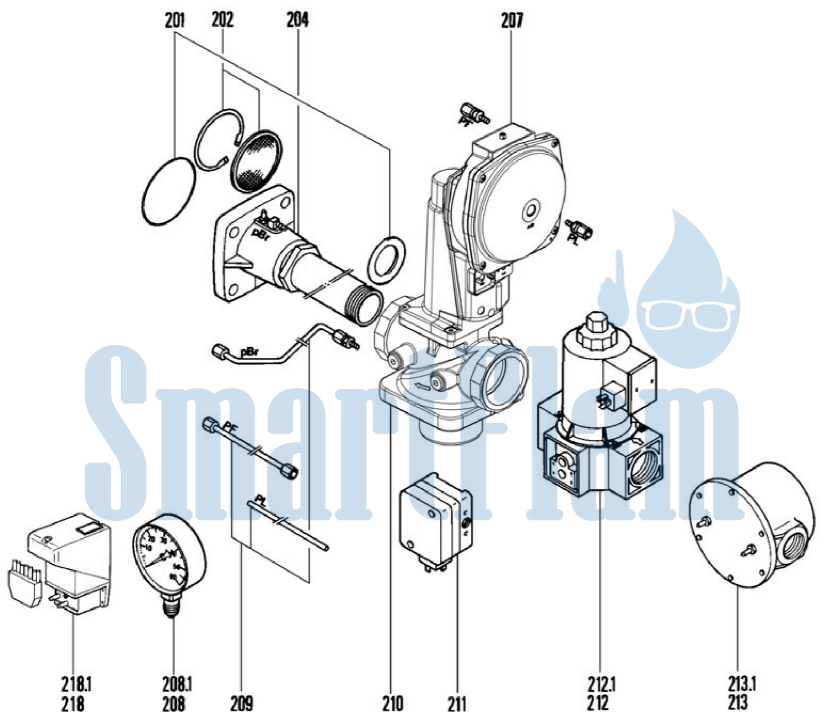

Газовая арматура SKP

200	Газовая арматура VGG 10 150 50	13 020 942	13 020 942
200	Газовая арматура VGF 10 165 50P	13 020 943	13 020 943
201	Комплект прокладок Rp 2″	13 011 733	3333.265.588
201	Комплект прокладок DN65	13 013 781	13 013 781
202	Пружинное кольцо + Ø60 стабилизатор	13 011 367	13 011 367
204	Соединительная газовая труба Rp 2″	13 015 099*	13 015 099*
204	Соединительная газовая труба DN65	13 015 100*	13 015 100*
207	Регулятор SKP75.003E2	13 020 950	13 020 950
208	Манометр 0-60 мбар	13 011 721	3333.260.200
208.1	Алюминиевая прокладка		577.017.9966
209	Импульсные трубки pL + pF L.R. + Pbr Rp 2″	13 021 384	13 021 384
209	Импульсные трубки pL + pF L.R. + Pbr DN65	13 021 385	13 021 385
210	Клапан VGG 10.504P	13 011 734	3333.261.874
210	Клапан VGF 10.654P	13 011 735	3333.261.875
211	Реле давления газа мини GW 50 A4	13 011 736	13 000 425
212	Предохранительный клапан MVD 220.5 Rp 2″	13 011 737	147.827.4315
212	Предохранительный клапан MVD 2065.5 DN65	13 011 738	147.827.4360
212.1	Электромагнитная катушка VS + VA № 300	13 011 739	147.845.6931
212.1	Электромагнитная катушка VS + VA № 400	13 011 750	147.845.6942
213	Внешний фильтр Rp 2″	13 009 700	13 009 700
213	Внешний фильтр DN65	13 009 703	13 009 703
213.1	Фильтрующий элемент Rp 2″	13 010 044	13 010 044
213.1	Фильтрующий элемент DN65	13 009 704	13 009 704
214	Шаровой кран Rp 2″	13 011 727	12 000 515
214	Шаровой кран DN65	13 011 740	13 000 518
218	Контроль герметичности VPS 504 S01	13 001 778	13 001 778
218.1	Плавкий предохранитель 6,3А	13 009 686	3333.550.051
