Запчасти для газовой горелки Elco серии VECTRON G 06 MODULO

Заявки на запчасти для газовой горелки Elco VECTRON G 06 MODULO принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать газовые горелки Elco VECTRON G 06 MODULO, заказать запчасти для газовой горелки Elco VECTRON G 06 MODULO в Минске, а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.

Рекомендуем ознакомиться:

Вернуться к выбору горелки:

Запасные части для газовой горелки Elco VECTRON G 06 MODULO (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки	Артикул горелки
Газовая горелка Elco VG 06.1600 MODULO
KN/KM/KL	DN65 13009047 / 13009049 / 13009048
	2″ 13009044 / 13009046 / 13009045
	2″ 13009038 / 13009040 / 13009039
Газовая горелка Elco VG 06.2100 MODULO
KN/KM/KL	DN65 13009056 / 13009058 / 13009057
	2″ 13009053 / 13009055 / 13009054
	2″ 13009050 / 13009052 / 13009051

1. Схема-деталировка запасных частей.

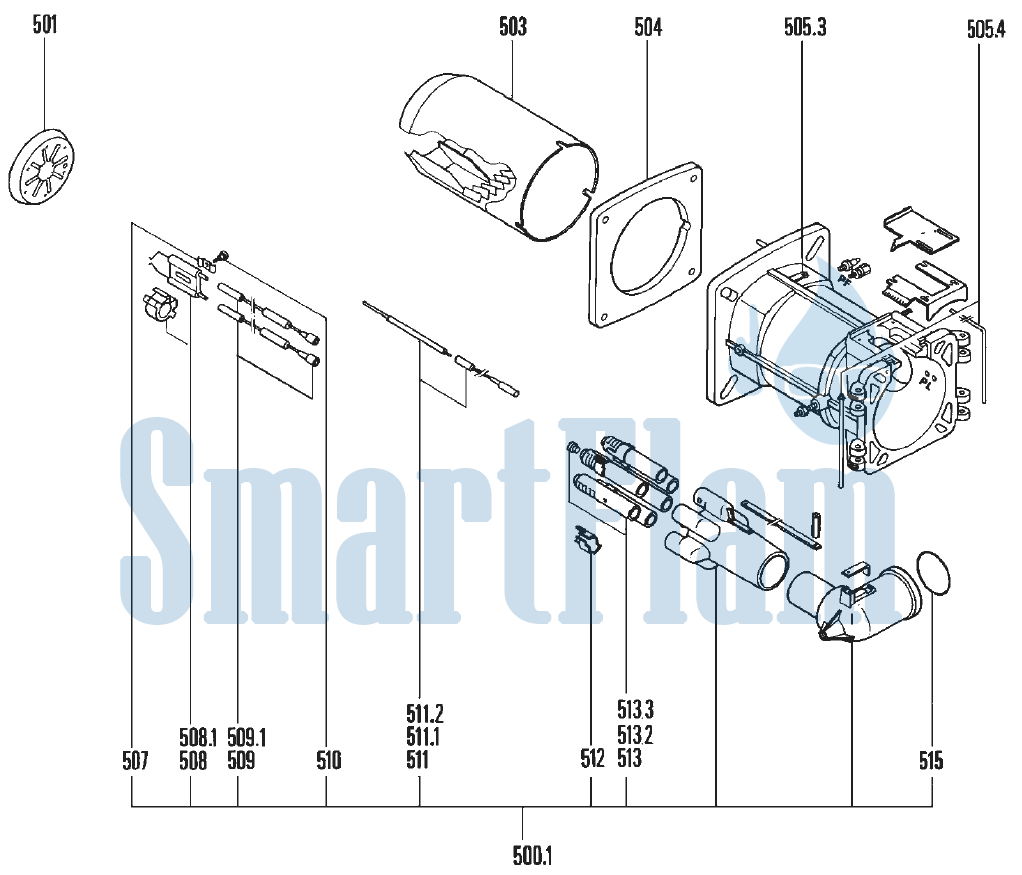

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 06 MODULO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство VG 06.1600 KN		13 004 600
	Смесительное устройство VG 06.1600 KL		13 004 601
	Смесительное устройство VG 06.1600 KM		13 004 602
	Смесительное устройство VG 06.2100 KN		13 004 641
	Смесительное устройство VG 06.2100 KL		13 004 642
	Смесительное устройство VG 06.2100 KM		13 004 673
500.1	Газовая линия в комплекте KN	13 010 051*	13 010 051*
	Газовая линия в комплекте KL	13 010 052*	13 010 052*
	Газовая линия в комплекте KM	13 010 053*	13 010 053*
501	Уравнительный диск VG 06.1600 Ø168/50-8FD.+7Ø5	13 009 711	13 009 711
501	Уравнительный диск VG 06.2100 Ø155/50-8FD.+7Ø5	13 009 712	13 009 712
503	Жаровая труба VG 06.1600 Ø190/172/227 х343 KN	13 009 713	13 009 713
	Жаровая труба VG 06.1600 Ø190/172/227 x543 KL	13 009 714	13 009 714
	Жаровая труба VG 06.1600 Ø190/172/227 x443 KM	13 009 715	13 009 715
	Жаровая труба VG 06.2100 Ø205/160/227 х343 KN	13 009 716	13 009 716
	Жаровая труба VG 06.2100 Ø205/160/227 x543 KL	13 009 717	13 009 717
	Жаровая труба VG 06.2100 Ø205/160/227 x443 KM	13 009 718	13 009 718
504	Прокладка фланца	13 009 719	13 009 719
505.3	Крепежный винт жаровой трубы M8X16	13 009 723	13 009 723
505.4	Поворотные оси	13 009 724	13 009 724
507	Фиксирующая скоба блока электродов	13 009 725	13 009 725
508	Блок электродов поджига	13 009 726	13 009 726
508.1	Держатель блока электродов	13 010 050	13 010 050
509	Противопомеховый кабель поджига L950	13 009 727	13 009 727
509.1	Резиновый наконечник кабеля поджига Ø6,4	13 010 056	3333.261.906
510	Винт фиксирующей скобы блока электродов М4	13 10 049	13 010 049
511	Электрод ионизации	13 009 626	13 009 626
511.1	Кабель ионизации L950	13 009 728	13 009 728
511.2	Фиксатор электрода ионизации	13 010 054	13 010 054
512	Кольцо газового сопла	13 010 046	13 010 046
513	Газовые сопла в комплекте	13 010 047	13 010 047
513.2	Комплект винтов для природного газа	13 010 048	13 010 048
513.3	Комплект винтов для сжиженного газа	13 007 041	13 007 041
515	Кольцевая прокладка	13 009 731	13 009 731

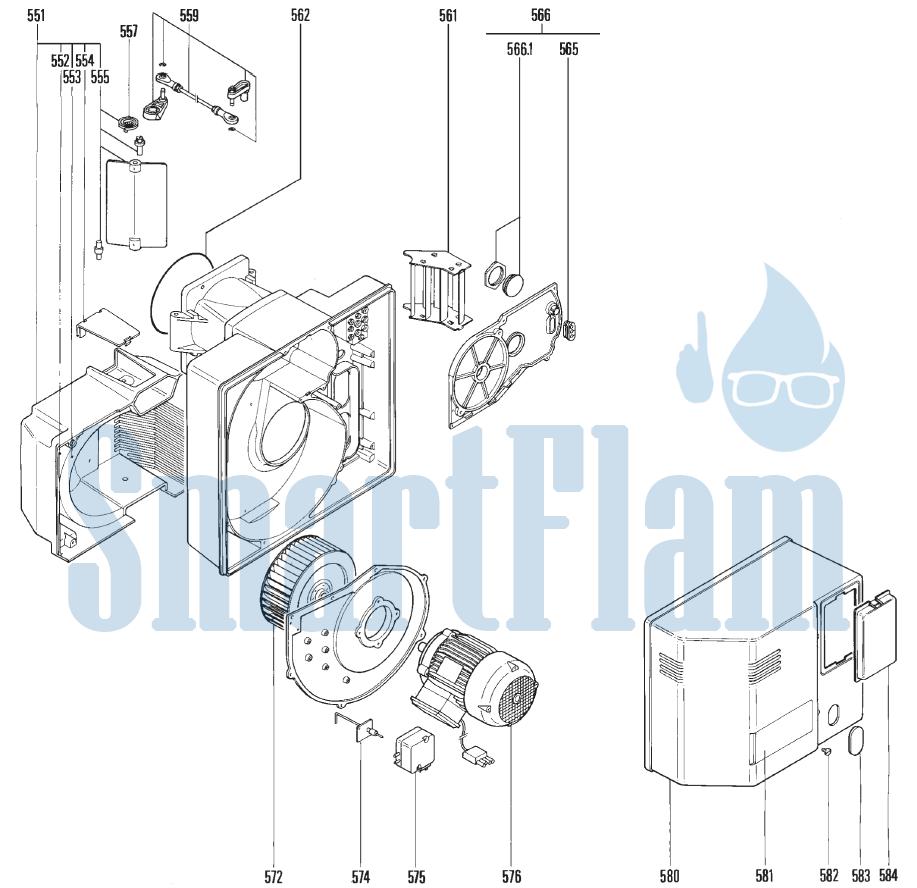

Корпус

550	Корпус VG 06.1600 MODULO		13 006 556
550	Корпус VG 06.2100 MODULO		13 008 912
551	Воздухозаборный короб	13 009 735*	13 009 735*
552	Прокладка воздухозаборного короба и корпуса горелки	13 009 640	13 009 640
553	Изоляция воздухозаборного короба	13 009 641	13 009 641
554	Крышка воздухозаборного короба	13 009 642	13 009 642
555	Воздушная заслонка в комплекте	13 009 643	13 009 643
557	Пружина воздушной заслонки	13 010 005	13 010 005
559	Шарнирное соединение	13 010 009	13 010 009
561	Направляющая всасываемого воздуха	13 009 748	13 009 748
562	Прокладка корпуса горелки	13 010 055	13 010 055
565	Резиновый распорный фиксатор	13 009 648	13 009 648
566	Крышка	13 010 036	13 010 036
566.1	Смотровое окно в комплекте	13 010 008	13 010 008
572	Вентилятор VG 06.1600 Ø240X114	13 009 736	13 009 736
572	Вентилятор VG 06.2100 Ø250X114	13 009 737	13 009 737
574	Импульсная линия	13 009 738	13 009 738
575	Реле давления воздуха LGW 3 A2	13 010 111	13 010 111
576	Электродвигатель 230/400 В VG 06.1600 2,2 кВт	13 009 739	13 009 739
576	Электродвигатель 230/400 В VG 06.2100 2,7 кВт	13 009 740	13 009 740
580	Кожух	13 009 655	13 009 655
581	Передняя крышка	13 009 656	13 009 656
582	Винт кожуха	13 009 657	13 009 657
583	Крышка кнопки запуска	13 009 742	13 009 742
584	Прозрачная крышка	13 009 659	13 009 659

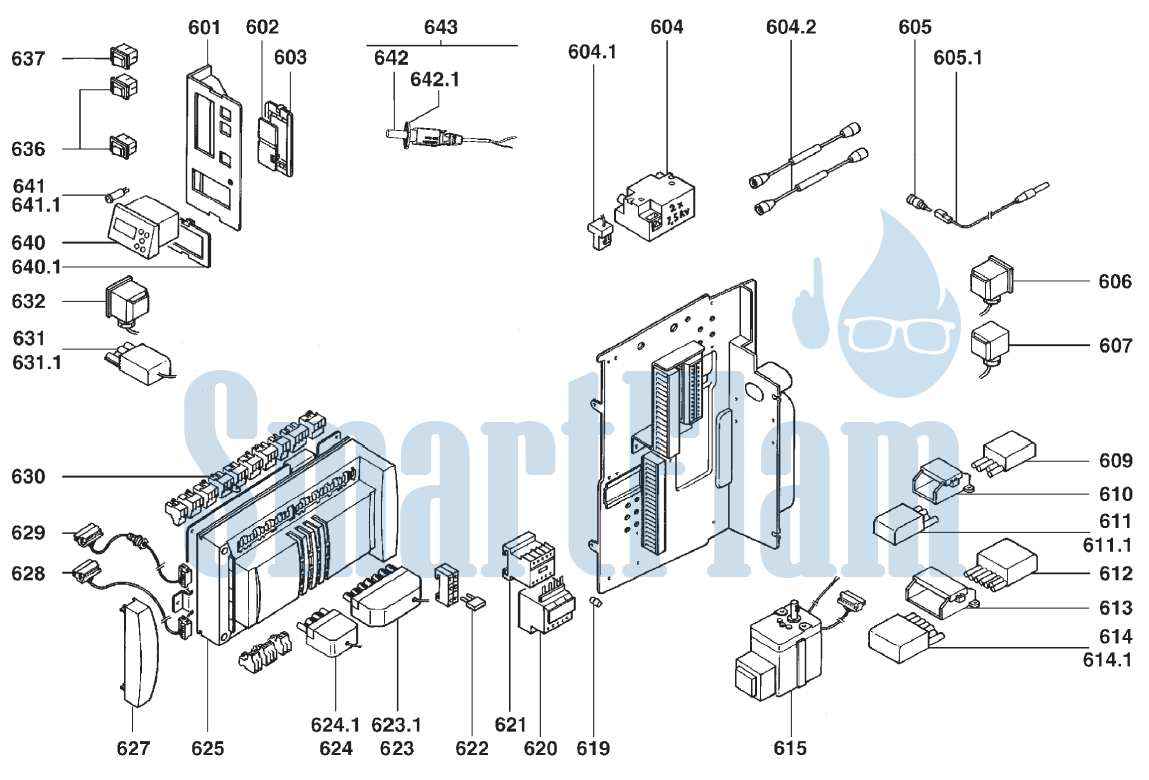

Электроника

601	Панель управления	13 009 660	13 009 660
602	Полупрозрачная заглушка	13 009 661	13 009 661
603	Панель регулирования	13 009 662	13 009 662
604	Трансформатор поджига 2×7,5 кВ	13 009 663	13 009 663
604.1	2-контактный штекер + кабель трансформатора поджига	13 009 664	13 000 664
604.2	Кабель поджига L750	13 009 743	13 009 743
604.3	Резиновый наконечник кабеля поджига Ø6,4	13 010 068	3333.261.906
605	Втулка в комплекте	13 007 849	175.841.6548
605.1	Кабель ионизации L750	13 009 744	13 009 744
606	3-контактный штекер + кабель реле давления газа «X3»	13 009 665	614.854.2738
607	3-контактный штекер + кабель газового клапана «X4»	13 009 745	614.854.2727
609	4-контактный штекер Wieland	13 009 667	175.829.8122
610	Крышка 4-контактного штекера	13 009 668	13 009 668
611	4-контактный штекер Wieland + кабель	13 009 669	13 009 669
611.1	4-контактный штекер Wieland	13 010 079	175.832.5484
612	7-контактный штекер Wieland	13 009 670	175.828.6622
613	Крышка 7-контактного штекера	13 009 671	13 009 671
614	7-контактный штекер Wieland + кабель	13 009 672	13 009 672
614.1	7-контактный штекер Wieland	13 010 454	175.832.5495
615	Сервопривод STEB3 + кабели	13 009 673	13 009 673
619	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
620	Контактор электродвигателя T.LR 2K 400В 5,5-8,0A	13 009 746	13 009 746
621	Контактор T.LC1K09	13 009 675	13 009 675
622	Соединительный штекер для измерения тока ионизации	13 009 676	13 009 676
623	7-контактный штекер Wieland + кабель менеджера горения MPA L900	13 009 677	13 009 677
623.1	7-контактный разъём Wieland	13 009 670	175.828.6622
624	4-контактный штекер Wieland + кабель менеджера горения MPA	13 009 678	13 009 678
624.1	4-контактный разъём Wieland	13 009 667	175.829.8122
625	Менеджер горения MPA 22	13 010 159	12 012 668
627	Защитные крышки	13 009 639	13 009 639
628	6-контактный штекер + кабель жидкокристаллического экрана	13 009 679	13 009 679
629	6-контактный штекер + кабель сервопривода газовой заслонки	13 009 680	13 009 680
630	Штекер + перемычка реле дав. GW макс.	13 007 841	13 007 841
631	4-контактный штекер + кабель электродвиг.	13 009 681	13 009 681
631.1	4-контактный штекер Wieland	13 010 079	175.832.5484
632	3-конт. штекер + кабель реле дав. воздуха	13 009 747	614.854.2738
636	3-позиционный переключатель x2	13 009 683	13 009 683
637	2-позиционный переключатель x1	13 010 007	13 010 007
640	Жидкокристаллический экран	13 007 828	13 007 828
640.1	Держатель жидкокристаллического экрана	13 009 684	13 009 684
641	Патрон плавкого предохранителя	13 009 685	13 009 685
641.1	Плавкий предохранитель 5Х20 6,3A	13 009 686	3333.550.051
642	Инфракрасный датчик пламени 1020	13 007 855	13 007 855
642.1	Держатель датчика пламени	13 010 461	13 010 461
643	Инфракрасный датчик пламени в комплекте	13 009 569	13 009 569

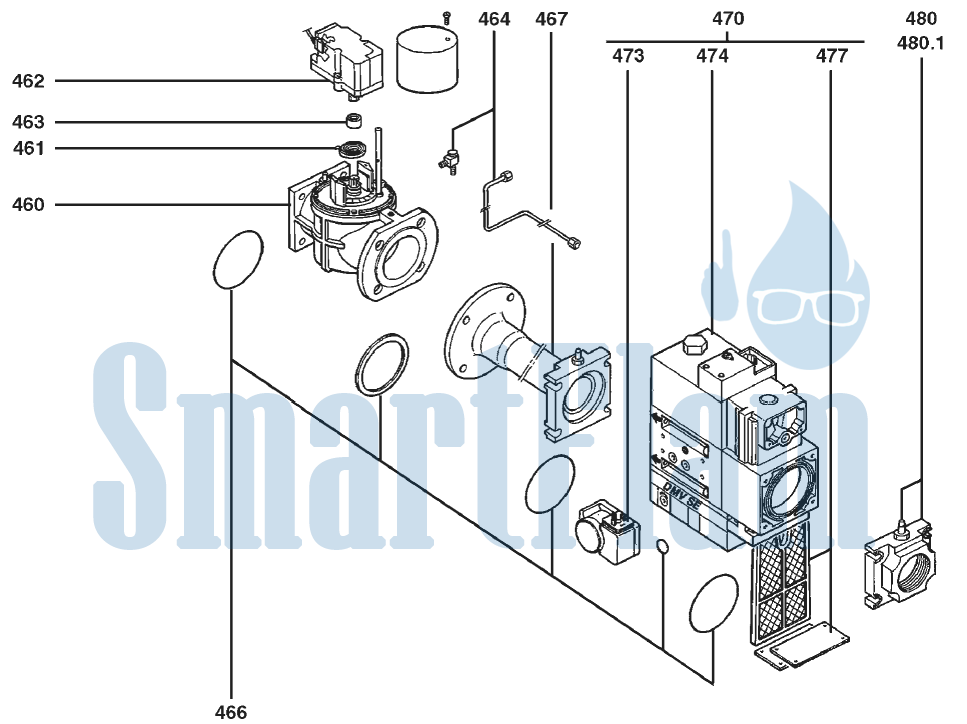

Газовая арматура DMV-SE 512/520

400 1	Газовая арматура DMV-SE 512/11 S22 p30-50-100 мбар Rp 2″	13 008 935	13 008 935
400 2	Газовая арматура DMV-SE 520/11 S22 p20 мбар Rp 2″	13 008 932	13 008 932
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 009 691	13 009 691
466 1	Комплект кольцевых прокладок DMV-SE 512/11 S22	13 015 157	13 015 157
466 2	Комплект кольцевых прокладок DMV-SE 520/11 S22	13 015 158	13 015 158
467	Соединительная газовая труба Rp 1¼»	13 009 693*	13 009 693*
470 1	Газовый клапан DMV-SE 512/11 S22 + T	13 009 694	13 009 694
470 2	Газовый клапан DMV-SE 520/11 S22 + T	13 009 695	13 009 695
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474 1	Катушка электромагнитного клапана DMV-SE 512/11 1211	13 009 958	13 009 958
474 2	Катушка электромагнитного клапана DMV-SE 520/11 1212	13 007 899	13 007 899
477	Фильтрующий элемент	13 007 901	13 007 901
480	Фланец Rp 2″	13 007 859	13 007 859
480.1	Ниппель для измерения давления Rp ⅛»	13 009 722	146.810.4843

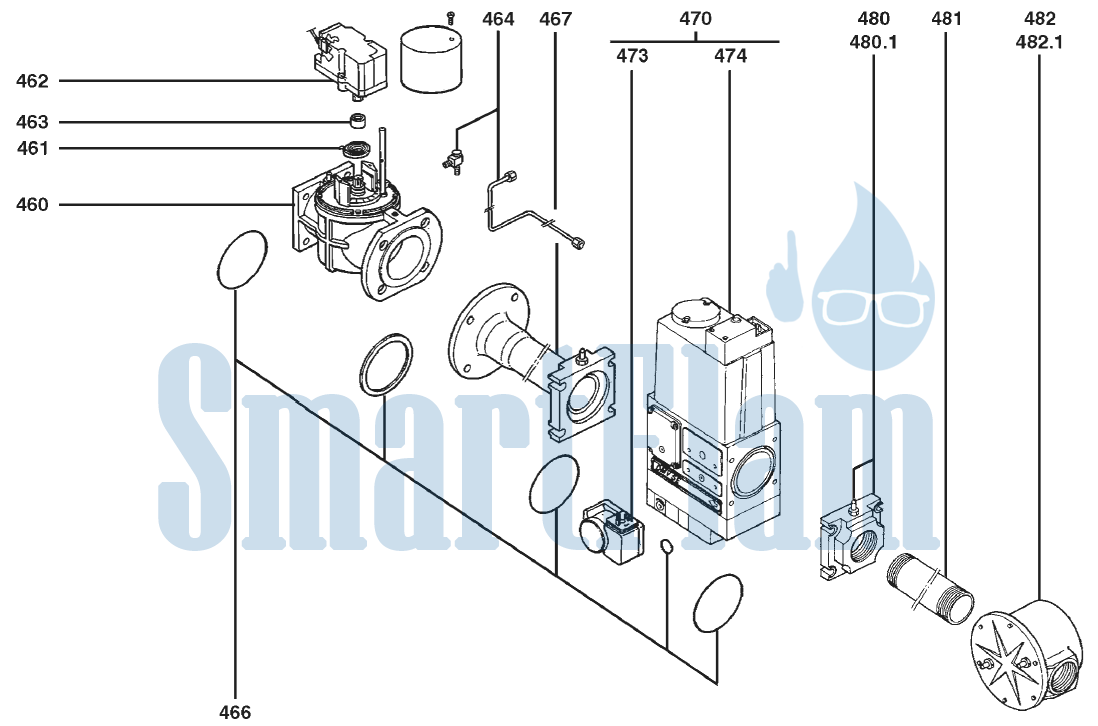

Газовая арматура DMV-SE 525

400 3	Газовая арматура DMV-SE 525/11 S22 p20-50 мбар Rp 2″	13 009 019	13 009 019
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 009 691	13 009 691
466	Комплект кольцевых прокладок	13 012 221	13 012 221
467	Соединительная газовая труба Rp 2″	13 009 697*	13 009 697*
470 3	Газовый клапан DMV-SE 525/11 S22 + R	13 009 698	13 009 698
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474 3	Катушка электромагнитного клапана DMV-SE 525/11 1411	13 009 705	13 009 705
480	Фланец Rp 2″	13 010 043	13 010 043
480.1	Ниппель для измерения давления Rp ⅛»	13 009 722	146.810.4843
481	Газовый соединительный элемент L140	13 009 699	13 009 699
482	Внешний фильтр Rp 2″	13 009 700	13 009 700
482.1	Фильтрующий элемент (+ кольцевая прокладка)	13 010 044	13 010 044

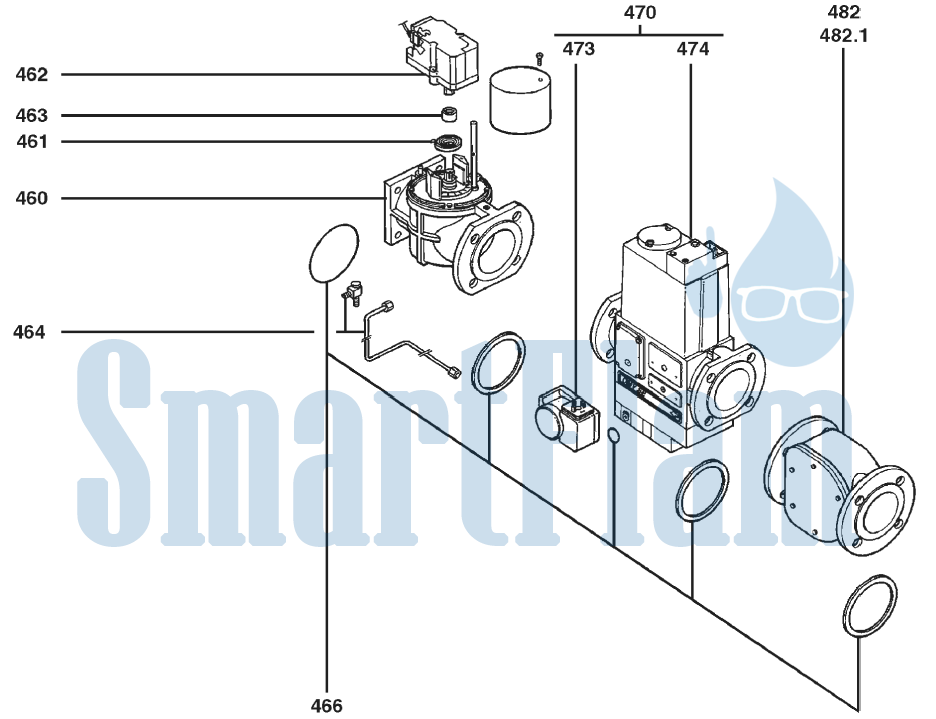

Газовая арматура DMV-SE 5065

400 4	Газовая арматура DMV-SE 5065/11 S22 p20-50 мбар DN65	13 006 850	13 006 850
460	Газовый дроссельный клапан	13 009 687	13 009 687
461	Спиральная пружина	13 009 688	13 009 688
462	Сервопривод газовой заслонки SAD 1.2Nm	13 009 689	13 009 689
463	Сцепление	13 009 690	13 009 690
464	Газовая импульсная трубка + переходник	13 010 041	13 010 041
466	Комплект кольцевых прокладок	13 009 692	13 009 692
470 4	Газовый клапан DMV-SE 5065/11 S22 + R	13 009 702	13 009 702
473	Реле давления газа мини GW 50 A5	13 009 696	13 009 696
474 4	Катушка электромагнитного клапана DMV-SE 5065/11 1411	13 009 705	13 009 705
482	Внешний фильтр DN65	13 009 703	13 009 703
482.1	Фильтрующий элемент (+ кольцевая прокладка)	13 009 704	13 009 704

ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON G 06 MODULO будет являться предоставление фотографии шильдика горелки.

Заявки на запасные части Elco VECTRON G 06 MODULO принимаются только при условии предоставления реквизитов предприятия.

В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.

Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.

ООО «СмартФлам» поставляет и запчасти к горелке Elco серии VECTRON G 06 MODULO,

и сами газовые горелки Elco VECTRON G 06 MODULO
