Запасные части для газовой горелки Elco VECTRON G 06 VARIO (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки	Артикул горелки
Газовая горелка Elco VG 06.1600 VARIO	DN80 38329 (48-50)
KN/KM/KL	DN65 38329 (51-53)
	DN50 38329 (54-56)
	1½» 38329 (57-59)
	1¼» 38329 (60-62)
Газовая горелка Elco VG 06.2100 VARIO	DN80 38329 (63-65)
KN/KM/KL	DN65 38329 (66-68)
	DN50 38329 (69-71)
	1½» 38329 (72-74)
	1¼» 38329 (75-77)

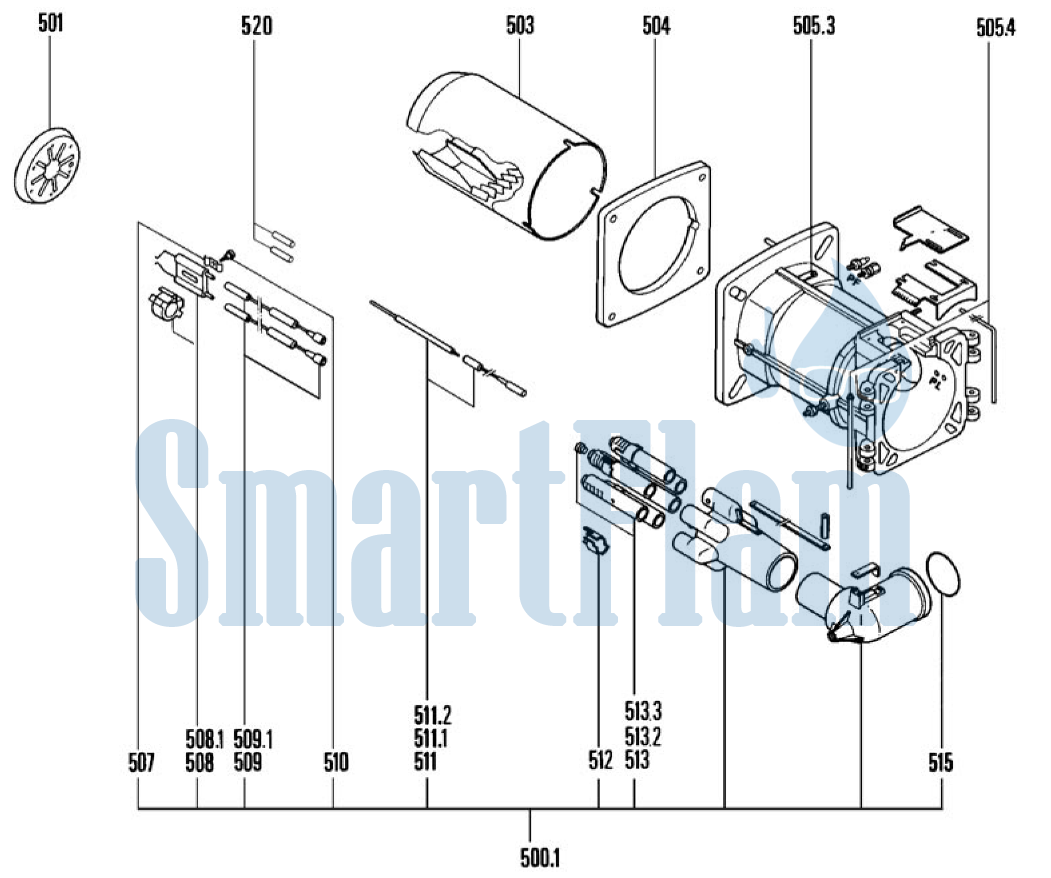

1. Схема-деталировка запасных частей

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 06 VARIO

Поз.	Наименование	Арт. № ELCO	Арт. №
500	Смесительное устройство VG 06.1600 KN		13 004 600
	Смесительное устройство VG 06.1600 KL		13 004 601
	Смесительное устройство VG 06.1600 KM		13 004 602
	Смесительное устройство VG 06.2100 KN		13 004 641
	Смесительное устройство VG 06.2100 KL		13 004 642
	Смесительное устройство VG 06.2100 KM		13 004 673
500.1	Газовая линия в комплекте KN	13 010 051*	13 010 051*
	Газовая линия в комплекте KL	13 010 052*	13 010 052*
	Газовая линия в комплекте KM	13 010 053*	13 010 053*
501	Уравнительный диск VG 06.1600 Ø168/50-8FD.+7Ø5	13 009 711	13 009 711
501	Уравнительный диск VG 06.2100 Ø155/50-8FD.+7Ø5	13 009 712	13 009 712
503	Жаровая труба VG 06.1600 Ø190/172/227 х343 KN	13 009 713	13 009 713
	Жаровая труба VG 06.1600 Ø190/172/227 x543 KL	13 009 714	13 009 714
	Жаровая труба VG 06.1600 Ø190/172/227 x443 KM	13 009 715	13 009 715
	Жаровая труба VG 06.2100 Ø205/160/227 х343 KN	13 009 716	13 009 716
	Жаровая труба VG 06.2100 Ø205/160/227 x543 KL	13 009 717	13 009 717
	Жаровая труба VG 06.2100 Ø205/160/227 x443 KM	13 009 718	13 009 718
504	Прокладка фланца	13 009 719	13 009 719
505.3	Крепежный винт жаровой трубы M8X16	13 009 723	13 009 723
505.4	Поворотные оси	13 009 724	13 009 724
507	Фиксирующая скоба блока электрода	13 009 725	13 009 725
508	Блок электрода поджига	13 009 726	13 009 726
508.1	Держатель блока электрода	13 010 050	13 010 050
509	Противопомеховый кабель поджига L950	13 009 727	13 009 727
509.1	Резиновый наконечник кабеля поджига Ø6,4	13 010 056	3333.261.906
510	Винт фиксирующей скобы блока электрода М4	13 10 049	13 010 049
511	Электрод ионизации	13 009 626	13 009 626
511.1	Кабель ионизации L950	13 009 728	13 009 728
511.2	Фиксатор электрода ионизации	13 010 054	13 010 054
512	Кольцо газового сопла	13 010 046	13 010 046
513	Газовые сопла в комплекте	13 010 047	13 010 047
513.2	Комплект винтов для природного газа	13 010 048	13 010 048
513.3	Комплект винтов для сжиженного газа	13 007 041	13 007 041
515	Кольцевая прокладка	13 009 731	13 009 731
520	Резистор 1000 Ом х2	13 018 177	13 018 177

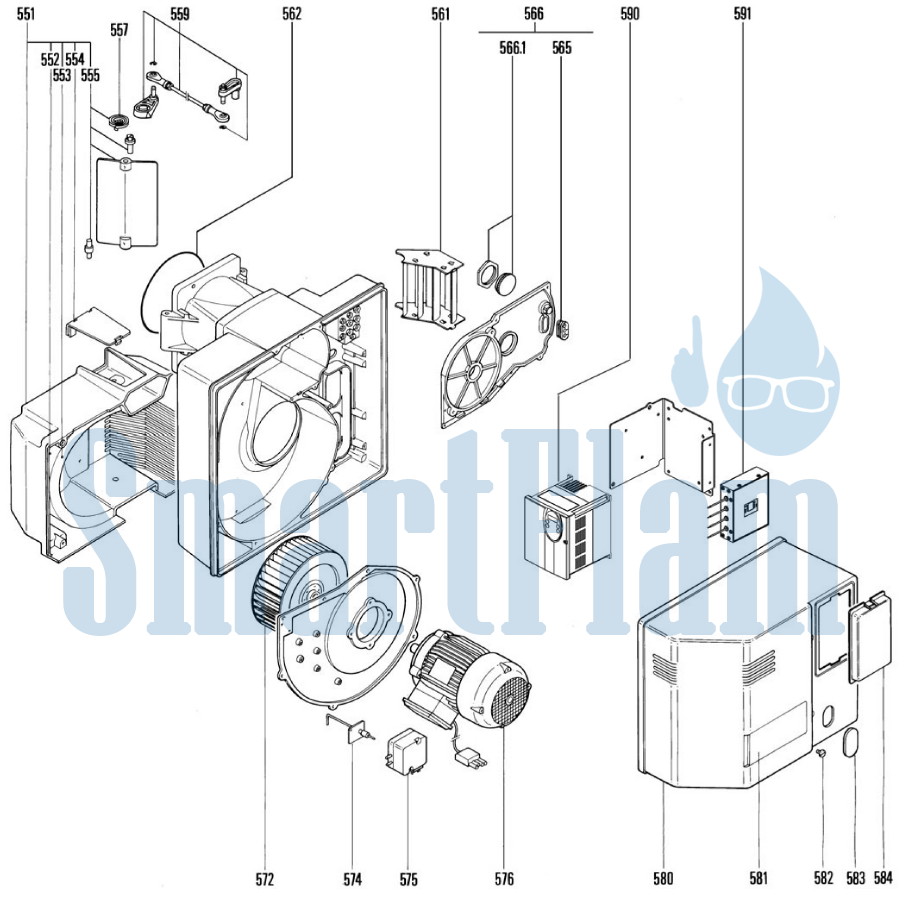

Корпус

550	Корпус VG 06.1600 VARIO		13 018 159
550	Корпус VG 06.2100 VARIO		13 018 160
551	Воздухозаборный короб	13 009 735*	13 009 735*
552	Прокладка воздухозаборного короба и корпуса горелки	13 009 640	13 009 640
553	Изоляция воздухозаборного короба	13 009 641	13 009 641
554	Крышка воздухозаборного короба	13 009 642	13 009 642
555	Воздушная заслонка в комплекте	13 014 117	13 014 117
557	Пружина воздушной заслонки (серая)	13 011 751	13 000 369
559	Шарнирное соединение	13 011 835	13 011 835
561	Направляющая всасываемого воздуха	13 009 748	13 009 748
562	Прокладка корпуса горелки	13 010 055	13 010 055
565	Резиновый распорный фиксатор	13 009 648	13 009 648
566	Крышка	13 010 036	13 010 036
566.1	Смотровое окно в комплекте	13 010 008	13 010 008
572	Вентилятор VG 06.1600 Ø240X114	13 009 736	13 009 736
572	Вентилятор VG 06.2100 Ø250X114	13 009 737	13 009 737
574	Импульсная линия	13 009 738	13 009 738
575	Реле давления воздуха LGW 3 A2	13 010 111	13 010 111
576	Электродвигатель 230/400 В VG 06.1600 2,2 кВт	13 009 739	13 009 739
576	Электродвигатель 230/400 В VG 06.2100 2,7 кВт	13 009 740	13 009 740
580	Кожух	13 009 655	13 009 655
581	Передняя крышка	13 009 656	13 009 656
582	Винт кожуха	13 009 657	13 009 657
583	Крышка кнопки запуска	13 009 742	13 009 742
584	Прозрачная крышка	13 009 659	13 009 659
590	Частотный преобразователь электродвигателя	13 015 289	13 015 289
591	Фильтр	13 018 175	13 018 175

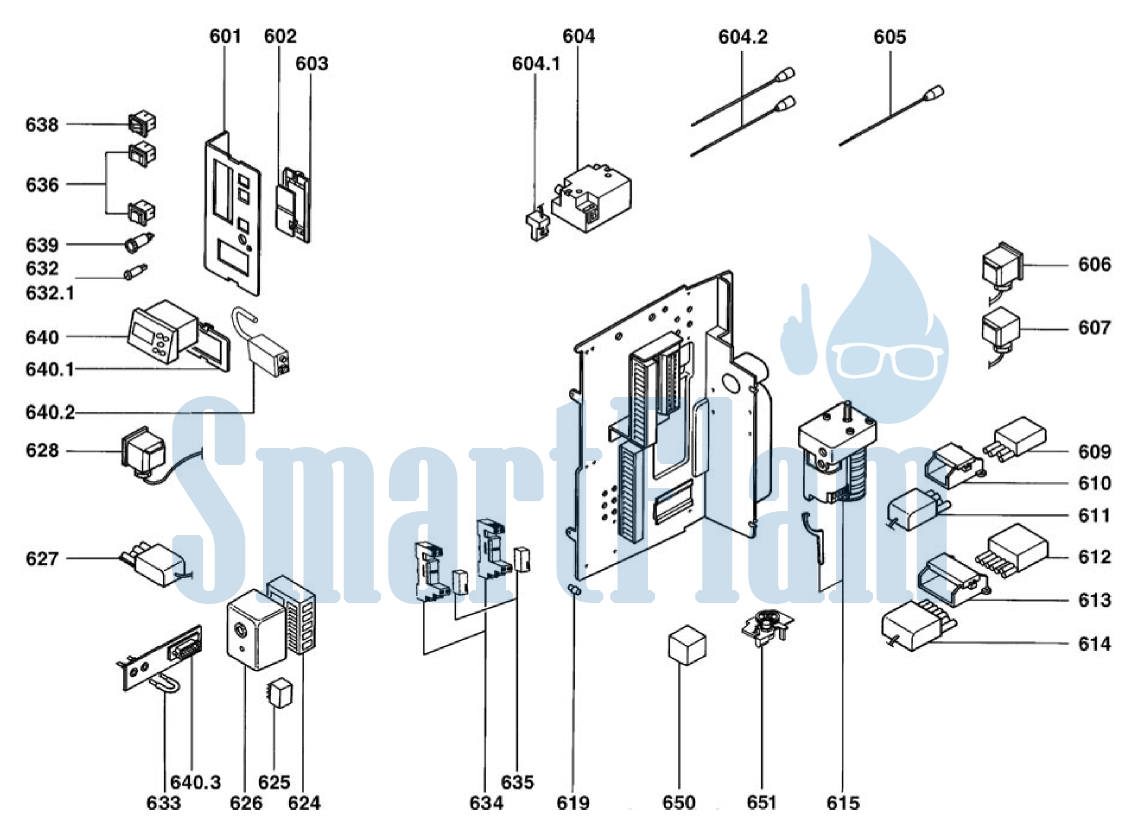

Электроника

601	Панель управления	13 014 002	13 014 002
602	Полупрозрачная заглушка	13 009 661	13 009 661
603	Панель регулирования	13 009 662	13 009 662
604	Трансформатор поджига 2×7,5 кВ	13 009 663	13 009 663
604.1	2-контактный штекер + кабель трансформатора поджига	13 009 773	13 000 036
604.2	Кабель поджига L750	13 009 743	13 009 743
605	Кабель ионизации L750	13 009 744	13 009 744
606	3-контактный штекер + кабель реле давления газа «X3»	13 011 839	614.854.2738
607	3-контактный штекер + кабель газового клапана «X4»	13 009 666	614.854.2727
609	4-контактный штекер Wieland	13 009 667	175.829.8122
610	Крышка 4-контактного штекера	13 009 668	13 009 668
611	4-контактный штекер Wieland + кабель	13 011 515	175.832.5484
612	7-контактный штекер Wieland	13 009 670	175.828.6622
613	Крышка 7-контактного штекера	13 009 671	13 009 671
614	7-контактный штекер Wieland + кабель	13 009 672	175.832.5495
615	Сервопривод SQN31.481	13 011 620	13 011 620
619	Резиновый наконечник кабеля поджига	13 009 625	13 009 625
622	Контактор электродвигателя T.LR 2K 400В 5,5-8,0A	13 009 746	13 009 746
623	Контактор T.LC1K09	13 009 778	13 009 778
624	Цоколь топочного автомата	13 009 780	13 009 780
625	Реле WHU / I-7-H	13 009 080	3333.120.858
626	Топочный автомат SG 513	13 011 099	13 011 099
627	4-контактный штекер + кабель электродвигателя L600	13 009 782	13 009 782
628	2-контактный штекер + кабель реле давления воздуха	13 011 623	614.854.2738
632	Патрон плавкого предохранителя	13 009 685	13 009 685
632.1	Плавкий предохранитель 5Х20 6,3A	13 009 686	3333.550.051
633	Соединительный штекер для измерения ионизации [µA DC]	13 010 019	175.841.6559
634	Реле Schrack	13 017 721	13 017 721
635	Цоколь реле Schrack	13 017 720	13 017 720
636	3-позиционный переключатель	13 009 683	13 009 683
638	2-позиционный переключатель	13 009 787	13 009 787
639	Кнопка запуска	13 009 788	13 009 788
640	Жидкокристаллический экран	13 011 617	13 015 093
640.1	Держатель жидкокристаллического экрана	13 009 684	13 009 684
640.2	Электропитание жидкокристаллического экрана 230VAC/9VDC/aff.	13 011 618	13 011 618
640.3	Штекер DB9	13 011 619	13 011 619
650	Феррит	13 018 176	13 018 176
651	Потенциометр	13 009 177	13 009 177

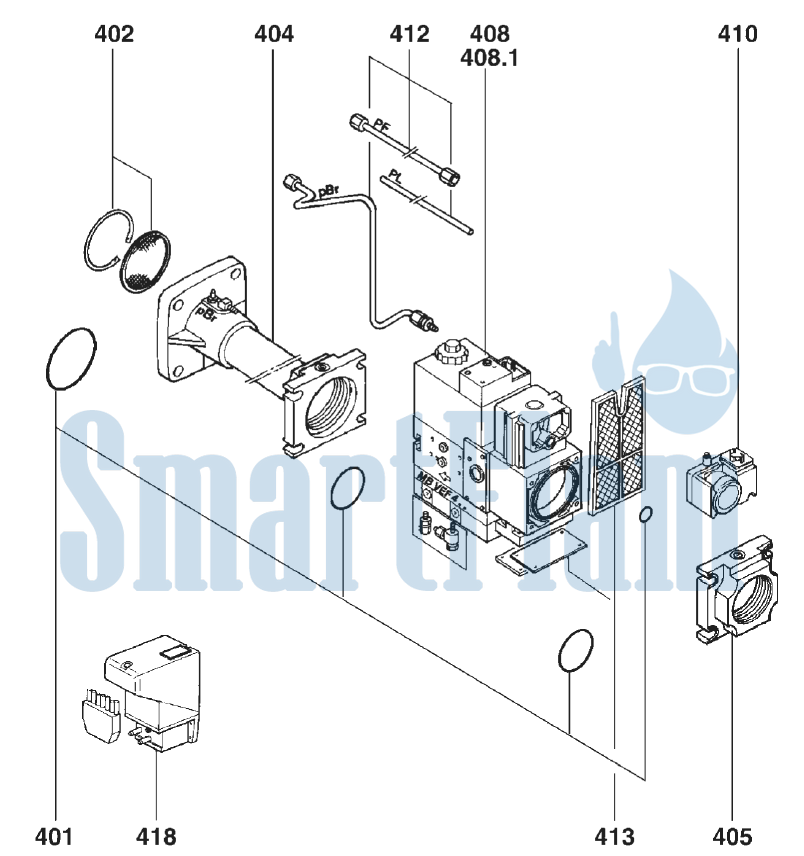

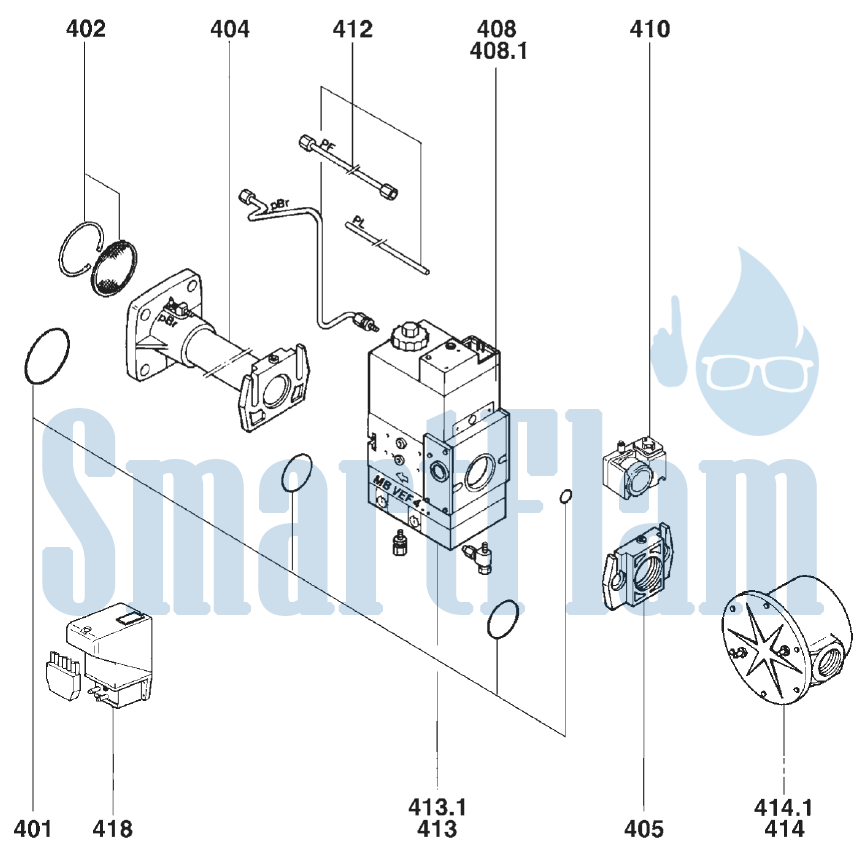

Газовая арматура MB-VEF

400 1	Газовая арматура MB-VEF 412 B01 S30 FI	13 014 760	13 014 760
400 2	Газовая арматура MB-VEF 420 B01 S10 FP	13 006 666	13 006 666
400 3	Газовая арматура MB-VEF 420 B01 S10 FP (+ VPS)	13 014 877	13 014 877
401 1	Комплект кольцевых прокладок MB-VEF 412 B01 S30	13 011 366	13 011 366
401 2-3	Комплект кольцевых прокладок MB-VEF 420 B01 S10	13 011 368	13 011 368
402	Пружинное кольцо + Ø60 стабилизатор	13 011 367	13 011 367
404 1	Соединительная газовая труба MB-VEF 412 B01 S30 Rp 1¼»	13 014 122*	13 014 122*
404 2-3	Соединительная газовая труба MB-VEF 420 B01 S10 Rp 2″	13 014 128*	13 014 128*
405 1	Фланец MB-VEF 412 B01 S30 Rp 1¼»	13 010 085	147.843.7414
405 2-3	Фланец MB-VEF 420 B01 S10 Rp 2″	13 007 859	12 000 665
408 1	Газовый клапан MB-VEF 412 B01 S30 + FI	13 011 720	13 000 335
408 2-3	Газовый клапан MB-VEF 420 B01 S10 + FP	13 011 725	13 004 916
408.1 1	Электромагнитная катушка VS + VA MB-VEF 412 B01 S30 1205	13 010 084	13 010 084
408.1 2-3	Электромагнитная катушка VS + VA MB-VEF 412 B01 S30 1206	13 011 726	13 011 726
410	Реле давления газа мини GW 150 A5	13 010 078	13 005 392
412 1	Импульсные трубки pL + pF L.R. + Pbr MB-VEF 412 B01 S30	13 014 125	13 014 125
412 2-3	Импульсные трубки pL + pF L.R. + Pbr MB-VEF 420 B01 S10	13 014 129	13 014 129
413 1	Фильтрующий элемент + прокладки MB-VEF 412 B01 S30	13 012 041	147. 843.4460
413 2-3	Фильтрующий элемент + прокладки MB-VEF 420 B01 S10	13 007 901	13 007 901
414 1	Внешний фильтр Rp 2″	13 009 700	13 009 700
414.1 1	Фильтрующий элемент Rp 2″	13 010 044	13 010 044
418 3	Контроль герметичности VPS 504 S01	13 001 778	13 001 778
418.1 3	Плавкий предохранитель 6,3А	13 009 686	3333.550.051

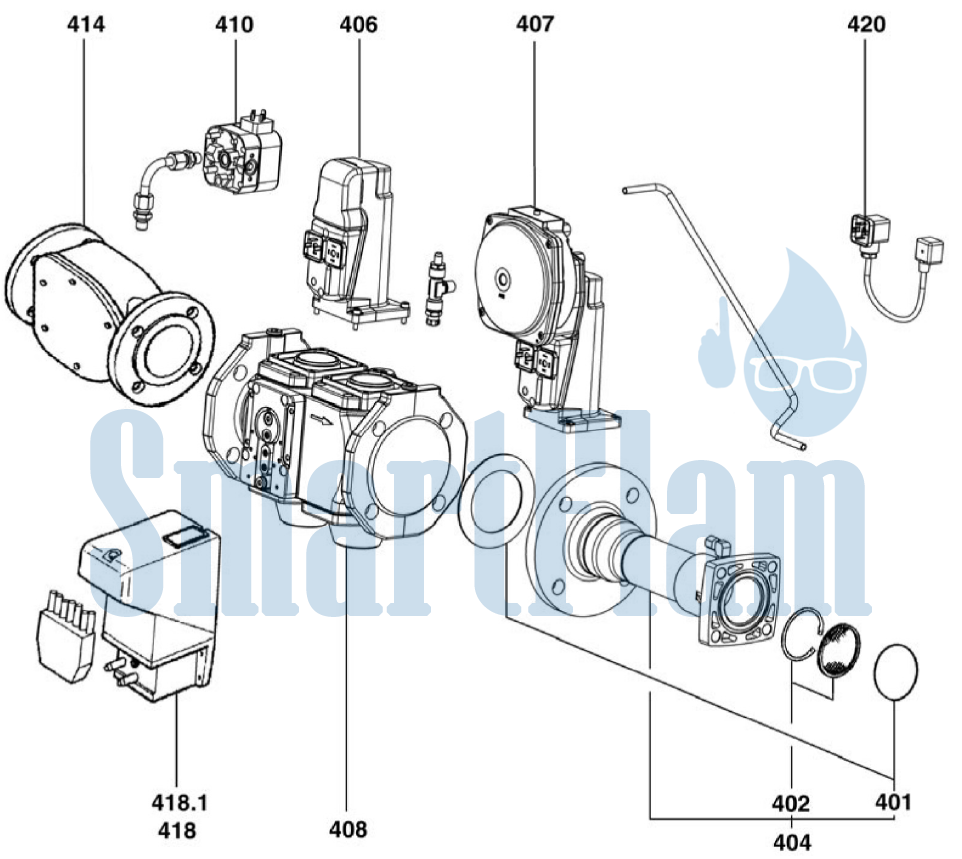

Газовая арматура SKP

400 1	Газовая арматура VGD 20.507	13 020 944	13 020 944
400 2	Газовая арматура VGD 40.065	13 020 853	13 020 853
400 3	Газовая арматура VGD 40.065 (+ VPS)
401 1	Комплект прокладок VGD 20.507 Rp 2″	13 011 733	3333.265.588
401 2-3	Комплект прокладок VGD 40.065 DN65	13 013 781	13 013 781
402	Пружинное кольцо + Ø60 стабилизатор	13 011 367	13 011 367
404 1	Соединительная газовая труба VGD 20.507 Rp 2″	13 013 783*	13 013 783*
404 2-3	Соединительная газовая труба VGD 40.065 DN65	13 013 784*	13 013 784*
406	Предохранительный клапан SKP15.000E2	13 020 951	13 020 951
407	Регулятор SKP75.003E2	13 020 950	13 020 950
407.1	Ниппель для измерения давления	13 014 880	13 014 880
408 1	Клапан VGD 20.507 Rp 2″	13 013 777	13 013 777
408 2-3	Клапан VGD 40.065 DN65	13 011 847	13 011 847
409 1	Импульсные трубки pL + pF L.R. + Pbr VGD 20.507 Rp 2″	13 021 113	13 021 113
409 2-3	Импульсные трубки pL + pF L.R. + Pbr VGD 40.065 DN65	13 021 112	13 021 112
410	Реле давления газа мини GW 50 A4	13 011 736	13 000 425
411	Импульсная трубка	13 014 883	13 014 883
414 1	Внешний фильтр Rp 2″	13 009 700	13 009 700
414 2-3	Внешний фильтр DN65	13 009 703	13 009 703
414.1 1	Фильтрующий элемент Rp 2″	13 010 044	13 010 044
414.1 2-3	Фильтрующий элемент DN65	13 009 704	13 009 704
418 3	Контроль герметичности VPS 504 S01	13 001 778	13 001 778
418.1 3	Плавкий предохранитель 6,3А	13 009 686	3333.550.051
420	Соединительный кабель	13 020 958	13 020 958

ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
