Запасные части для газовой горелки Elco VECTRON G 2 D (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 2.120 D KN | ¾» | 3833330 |
| Газовая горелка Elco VG 2.120 D KL | ¾» | 3833321 |
| Газовая горелка Elco VG 2.160 D KN | ¾» | 3833331 |
| Газовая горелка Elco VG 2.160 D KL | ¾» | 3833322 |
| Газовая горелка Elco VG 2.210 D KN | 1¼» | 3833332 |
| Газовая горелка Elco VG 2.210 D KL | 1¼» | 3833323 |
| ¾» | 3833333 | |
| ¾» | 3833334 |
1. Схема-деталировка запасных частей.

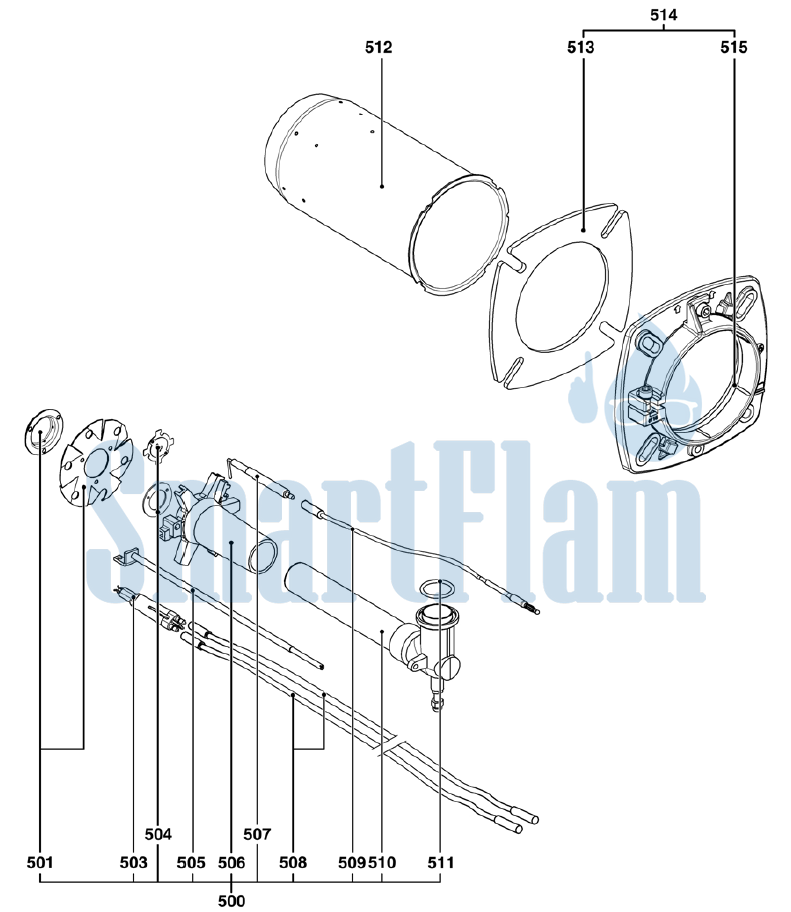

Смесительное устройство
2. Деталировка запчастей к горелке Elco VECTRON G 2 D
| Поз. | Наименование | Арт. № |
| 500 | Газовая линия VG 2.120 D L.230 KN | 65 300 762* |
| Газовая линия VG 2.120 D L.350 KL | 65 300 763* | |
| Газовая линия VG 2.160/210 D L.230 KN | 65 300 764* | |
| Газовая линия VG 2.160/210 D L.350 KL | 65 300 765* | |
| 501 | Уравнительный диск VG 2.120 D | 13 019 123 |
| Уравнительный диск VG 2.160/210 D | 13 015 802 | |
| 503 | Блок электродов поджига | 65 300 738 |
| 504 | Газовое сопло (сжиженный газ) VG 2.120 D | 13 019 125 |
| Газовое сопло (сжиженный газ) VG 2.160/210 D | 13 018 630 | |
| 505 | Регулировочный стержень VG 2.120 D KN | 13 022 192 |
| Регулировочный стержень VG 2.120 D KL | 13 022 193 | |
| Регулировочный стержень VG 2.160/210 D KN | 13 018 033 | |
| Регулировочный стержень VG 2.160/210 D KL | 13 018 034 | |
| 506 | Звездообразная газовая головка VG 2.120 D | 13 010 532 |
| Звездообразная газовая головка VG 2.160/210 D | 13 010 023 | |
| 507 | Электрод ионизации | 13 010 529 |
| 508 | Кабель поджига L.365 KN | 13 013 524 |
| Кабель поджига L.510 KL | 13 014 990 | |
| 509 | Кабель ионизации KN | 13 013 525 |
| Кабель ионизации KL | 13 015 121 | |
| 510 | Соединительная газовая труба VG 2.120 D KN | 13 018 027 |
| Соединительная газовая труба VG 2.120 D KL | 13 018 028 | |
| Соединительная газовая труба VG 2.160/210 D KN | 13 021 643 | |
| Соединительная газовая труба VG 2.160/210 D KL | 13 020 258 | |
| 511 | Кольцевая прокладка газовой линии | 13 018 089 |
| 512 | Жаровая труба + винты VG 2.120 D Ø115/75 х230 KN | 13 020 498 |
| Жаровая труба + винты VG 2.120 D Ø115/75 x350 KL | 13 020 499 | |
| Жаровая труба + винты VG 2.160/210 D Ø115/100 x230 KN | 13 018 148 | |
| Жаровая труба + винты VG 2.160/210 D Ø115/100 x350 KL | 13 018 149 | |
| 513 | Прокладка фланца | 13 018 135 |
| 514 | Комплектующие котла | 13 018 134 |
| 515 | Уплотнитель с графитовым покрытием | 13 020 517 |

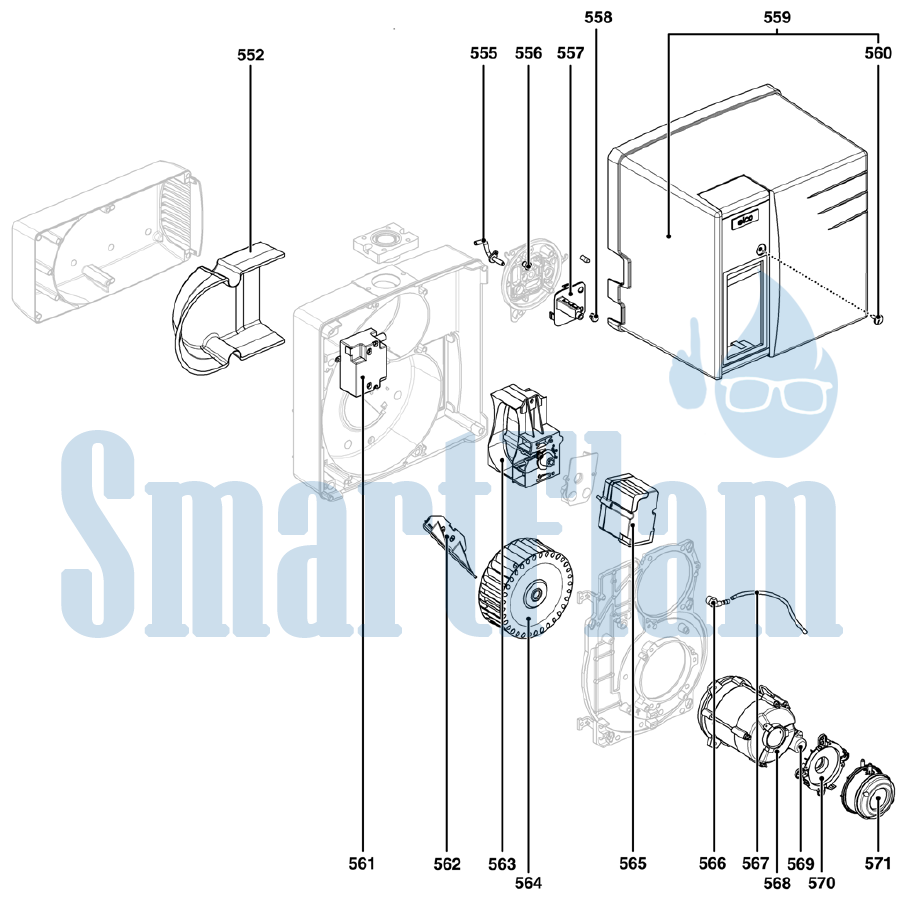

Корпус
| 552 | Звукоизоляция | 13 017 369 |
| 555 | Ниппель для измерения давления | 13 021 961 |
| 556 | Резиновый распорный фиксатор | 13 007 808 |
| 557 | Измерительная шкала | 13 021 960 |
| 558 | Резиновый распорный фиксатор | 13 010 058 |
| 559 | Серый кожух | 65 300 723 |
| 560 | Винт кожуха | 65 300 519 |
| 561 | Трансформатор поджига | 65 300 469 |
| 562 | Направляющая всасываемого воздуха VG 2.120 D | 13 017 363 |
| Направляющая всасываемого воздуха VG 2.160/210 D | 13 017 364 | |
| 563 | Воздушная заслонка | 13 018 138 |
| 564 | Вентилятор VG 2.120 D Ø146X52 | 13 010 012 |
| Вентилятор VG 2.160/210 D Ø160X52 | 13 010 095 | |
| 565 | Сервопривод воздушной заслонки | 65 300 527 |
| 566 | Полиамидное колено R⅛» | 13 013 352 |
| 567 | Силиконовые трубки | 13 015 497 |
| 568 | Электродвигатель + конденсатор VG 2.120/160 D | 13 009 981 |
| Электродвигатель + конденсатор VG 2.210 D | 13 010 014 | |
| 569 | Конденсатор VG 2.120/160 D 5 µФ | 13 009 983 |
| Конденсатор VG 2.210 D 6 µФ | 13 010 016 | |
| 570 | Держатель реле давления воздуха | 13 020 723 |
| 571 | Реле давления воздуха VG 2.120/160 D | 13 020 502 |
| Реле давления воздуха VG 2.210 D | 13 020 722 |

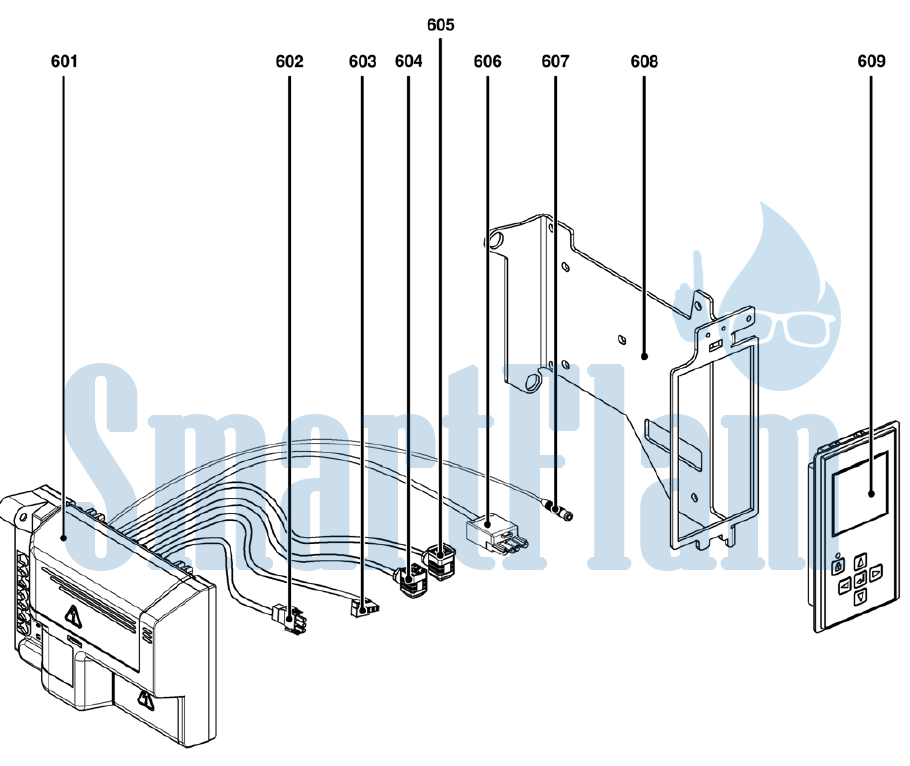

Электроника
| 601 | Менеджер горения TCG 2xx | 65 300 788 |
| Менеджер горения TCG версия прошивки 2.0x | 65 300 842 | |
| Менеджер горения TCG версия прошивки 2.1x | 65 300 949 | |
| 602 | Штекер + кабель электродвигателя | 13 010 519 |
| 603 | Штекер + кабель трансформатора поджига | 65 300 619 |
| 604 | Штекер + кабель газового клапана | 65 300 570 |
| 605 | Штекер + кабель реле давления газа мини. | 13 023 698 |
| 606 | 4-контактный штекер + кабель второй ступени | 65 300 531 |
| 607 | Кабель ионизации терминального блока | 65 300 158 |
| 608 | Держатель менеджера горения и жидкокристаллического экрана | 65 300 727* |
| 605 | Жидкокристаллический экран версия прошивки 2.xx | 65 300 790 |

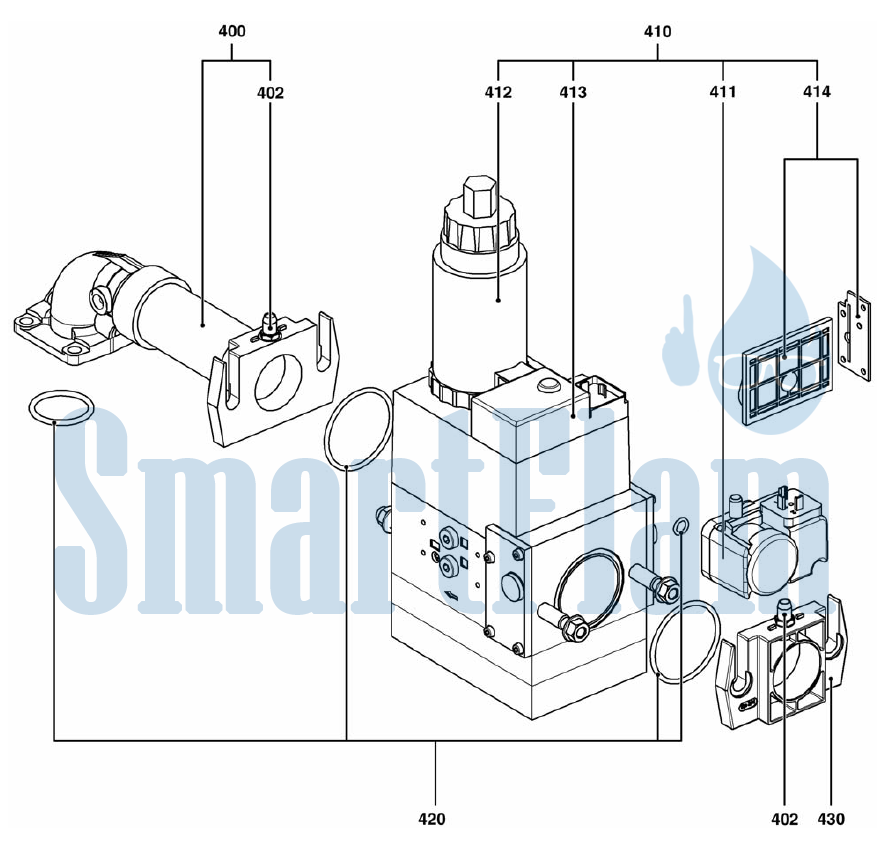

Газовая арматура
| 400 | Соединительная газовая труба 407 | 13 018 098* |
| Соединительная газовая труба 412 | 13 018 623* | |
| 402 | Ниппель для измерения давления | 13 009 722 |
| 403 | Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾» | 13 010 071 |
| Газовый клапан MB-ZRDLE 412 B01 S20 Rp 1¼» | 13 016 729 | |
| 411 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 412 | Электромагнитная катушка VS + VA1 407 | 13 015 554 |
| Электромагнитная катушка VS + VA1 412 | 13 015 559 | |
| 413 | Электромагнитная катушка VA2 407 | 13 015 556 |
| Электромагнитная катушка VA2 412 | 13 015 562 | |
| 414 | Фильтрующий элемент 407 | 13 016 011 |
| Фильтрующий элемент 412 | 13 016 012 | |
| 420 | Комплект кольцевых прокладок 407 | 13 011 111 |
| Комплект кольцевых прокладок 412 | 13 011 114 | |
| 430 | Фланец 407 Rp ¾» | 13 010 074 |
| Фланец 412 Rp 1¼» | 13 010 085 |
