Запасные части для газовой горелки Elco VECTRON G 2 (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Газовая горелка Elco VG 2.140 KN	1¼»	3833618
Газовая горелка Elco VG 2.140 KL	1¼»	3833619
	¾»	3833554
	¾»	3833555
Газовая горелка Elco VG 2.200 KN	1¼»	3833571
Газовая горелка Elco VG 2.200 KL	1¼»	3833572
	¾»	3833563
	¾»	3833564

1. Схема-деталировка запасных частей.

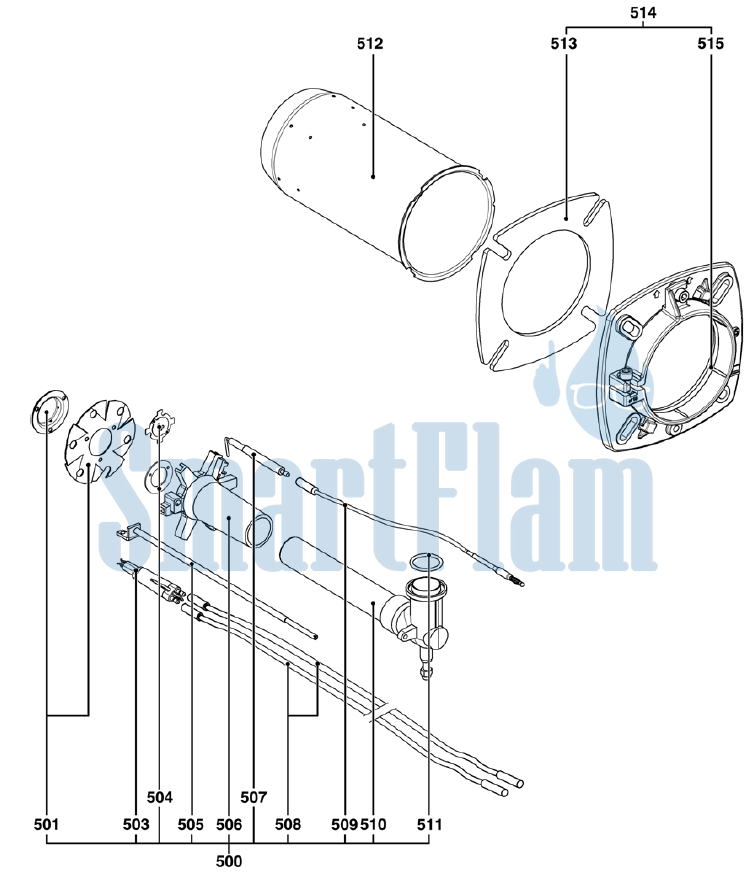

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON G 2

Поз.	Наименование	Арт. №
500	Газовая линия VG 2.140 L.230 KN	65 300 762*
	Газовая линия VG 2.140 L.350 KL	65 300 763*
	Газовая линия VG 2.200 L.230 KN	65 300 764*
	Газовая линия VG 2.200 L.350 KL	65 300 765*
501	Уравнительный диск VG 2.140	13 019 123
501	Уравнительный диск VG 2.200	13 015 802
503	Блок электродов поджига	65 300 738
504	Газовое сопло (сжиженный газ) VG 2.140	13 019 125
504	Газовое сопло (сжиженный газ) VG 2.200	13 018 630
505	Регулировочный стержень VG 2.140 KN	13 022 192
	Регулировочный стержень VG 2.140 KL	13 022 193
	Регулировочный стержень VG 2.200 KN	13 018 033
	Регулировочный стержень VG 2.200 KL	13 018 034
506	Звездообразная газовая головка VG 2.140	13 010 532
506	Звездообразная газовая головка VG 2.200	13 010 023
507	Электрод ионизации	13 010 529
508	Кабель поджига L.365 KN	13 013 524
508	Кабель поджига L.510 KL	13 014 990
509	Кабель ионизации KN	13 013 525
509	Кабель ионизации KL	13 015 121
510	Соединительная газовая труба VG 2.140 KN	13 018 027
	Соединительная газовая труба VG 2.140 KL	13 018 028
	Соединительная газовая труба VG 2.200 KN	13 021 643
	Соединительная газовая труба VG 2.200 KL	13 020 258
511	Кольцевая прокладка газовой линии	13 018 089
512	Жаровая труба VG 2.140 Ø100/75 х230 KN	65 300 860
	Жаровая труба VG 2.140 Ø100/75 x350 KL	65 300 861
	Жаровая труба VG 2.200 Ø115/100 x230 KN	13 018 148
	Жаровая труба VG 2.200 Ø115/100 x350 KL	13 018 149
513	Прокладка фланца VG 2.140	13 023 305
513	Прокладка фланца VG 2.200	13 018 135
514	Комплектующие котла VG 2.140	13 023 304
514	Комплектующие котла VG 2.200	13 018 134
515	Уплотнитель с графитовым покрытием	13 020 517

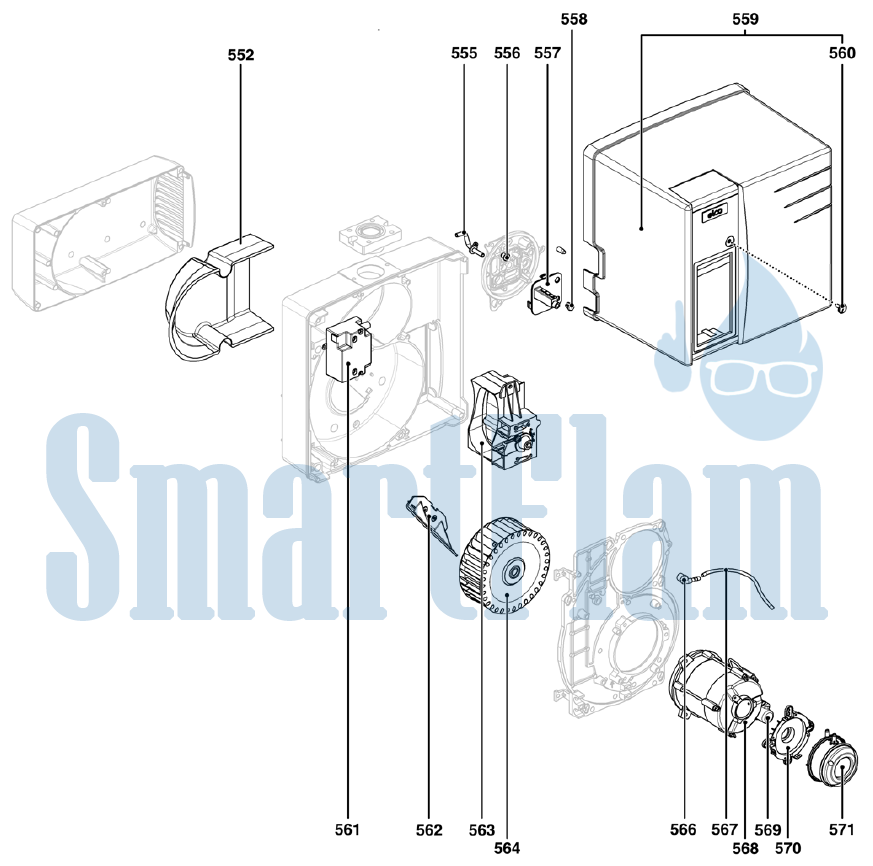

Корпус

552	Звукоизоляция	13 017 369
555	Ниппель для измерения давления	13 021 961
556	Резиновый распорный фиксатор	13 007 808
557	Измерительная шкала	13 021 960
558	Резиновый распорный фиксатор	13 010 058
559	Серый кожух	65 300 723
560	Винт кожуха	65 300 519
561	Трансформатор поджига	13 009 663
562	Направляющая всасываемого воздуха VG 2.140	13 017 363
562	Направляющая всасываемого воздуха VG 2.200	13 017 364
563	Воздушная заслонка	13 018 138
564	Вентилятор VG 2.140 Ø146X52	13 010 012
564	Вентилятор VG 2.200 Ø160X52	13 010 095
566	Полиамидное колено R⅛»	13 013 352
567	Силиконовая трубка	13 015 497
568	Электродвигатель + конденсатор VG 2.140	13 009 981
568	Электродвигатель + конденсатор VG 2.200	13 010 014
569	Конденсатор VG 2.140 5 µФ	13 009 983
569	Конденсатор VG 2.200 6 µФ	13 010 016
570	Держатель реле давления воздуха	13 020 723
571	Реле давления воздуха VG 2.140	13 020 502
571	Реле давления воздуха VG 2.200	13 020 722

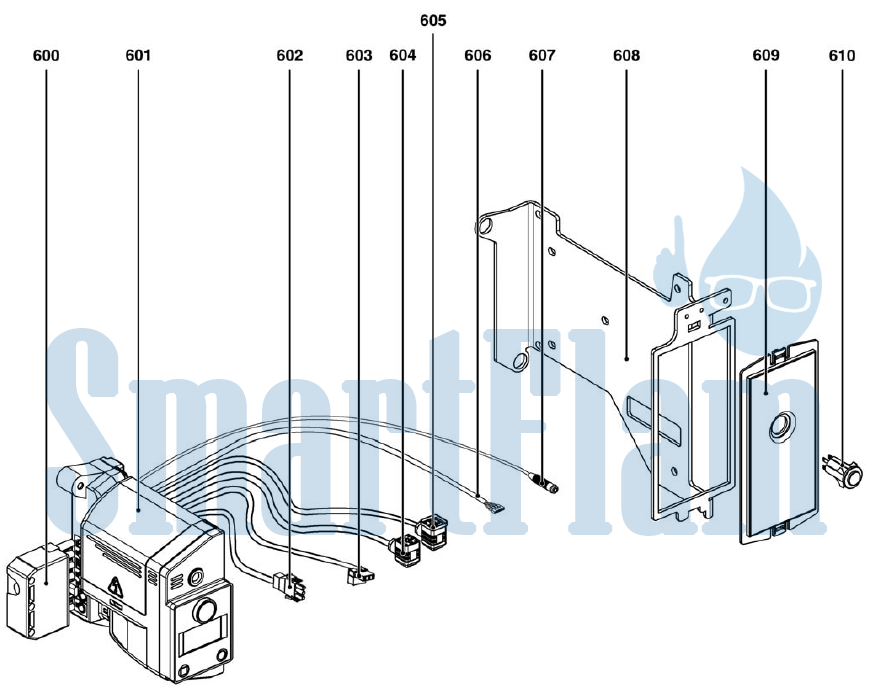

Электроника

600	7-контактный штекер Wieland	13 010 523
601	Менеджер горения с жидкокристаллическим экраном	65 300 838
602	Штекер + кабель электродвигателя	13 010 519
603	Штекер + кабель трансформатора поджига	65 300 619
604	Штекер + кабель газового клапана	65 300 570
605	Штекер + кабель реле давления газа мини.	13 023 698
606	Штекер + кабель кнопки запуска	65 300 521
607	Штекер + кабель ионизации терминального блока	65 300 158
608	Держатель менеджера горения и жидкокристаллического экрана	65 300 727*
609	Плоская крышка	65 300 523
610	Кнопка пуска	13 015 182

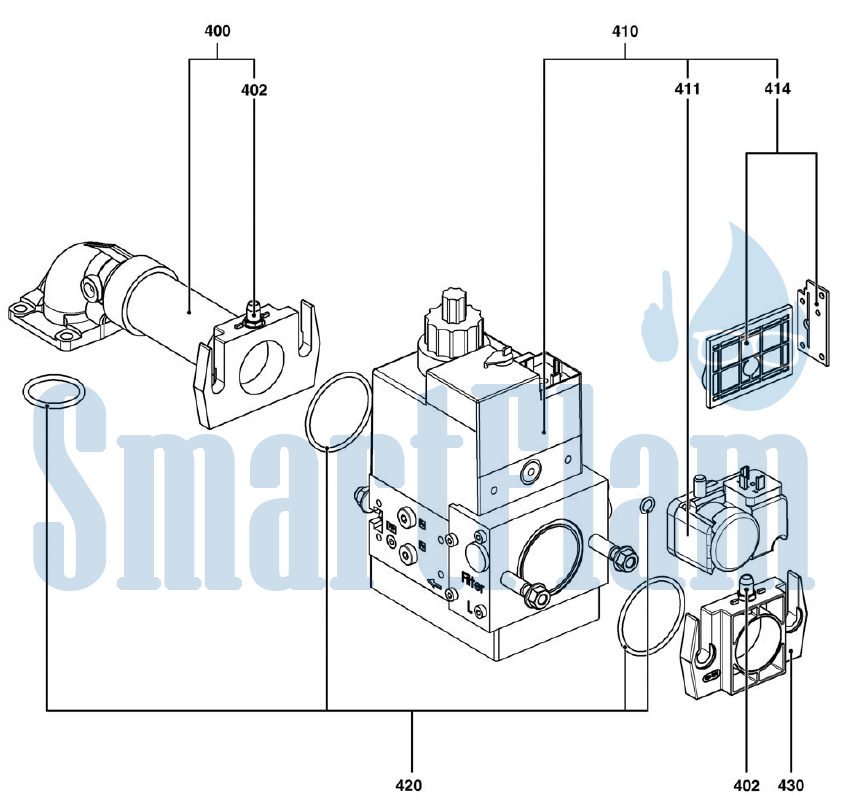

Газовая арматура

400	Соединительная газовая труба 407	13 018 098*
400	Соединительная газовая труба 412	13 018 623*
402	Ниппель для измерения давления	13 009 722
410	Газовый клапан MB-DLE 407 B01 S20 Rp ¾»	13 012 424
410	Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»	13 020 503
411	Реле давления газа мини GW 150 A5	13 010 078
414	Фильтрующий элемент 407	13 016 011
414	Фильтрующий элемент 412	13 016 012
420	Комплект кольцевых прокладок 407	13 011 111
420	Комплект кольцевых прокладок 412	13 011 114
430	Фланец 407 Rp ¾»	13 010 074
430	Фланец 412 Rp 1¼»	13 010 085
