Запасные части для газовой горелки Elco VECTRON G 4 DP (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Газовая горелка Elco VG 4.460 DP KN | 2″ | 3833423 |
| Газовая горелка Elco VG 4.460 DP KL | 2″ | 3833424 |
| 1¼» | 3833411 | |
| 1¼» | 3833412 | |
| ¾» | 3833413 | |
| ¾» | 3833414 | |
| Газовая горелка Elco VG 4.610 DP KN | 2″ | 3833415 |
| Газовая горелка Elco VG 4.610 DP KL | 2″ | 3833416 |
| 1¼» | 3833417 | |
| 1¼» | 3833418 | |
| ¾» | 3833419 | |
| ¾» | 3833420 |
1. Схема-деталировка запасных частей

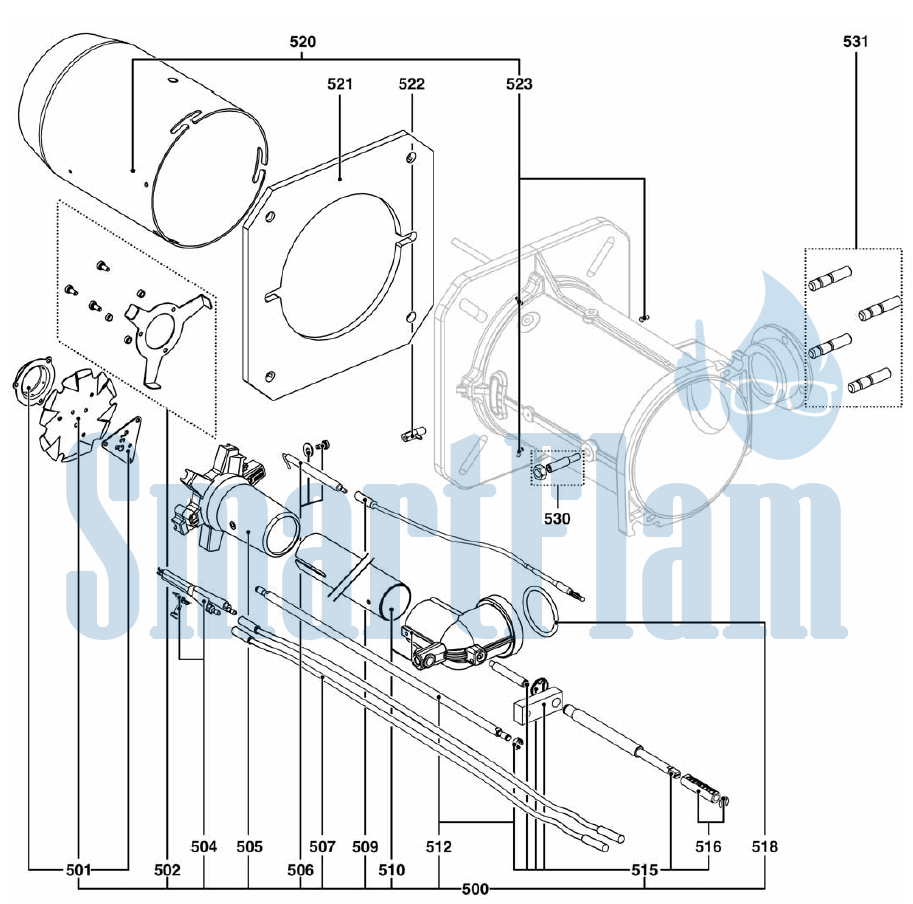

Смесительное устройство
2. Деталировка запчастей к горелке Elco VECTRON G 4 DP
| Поз. | Наименование | Арт. № |
| Смесительное устройство VG 4.460/610 KN | 3832 009 | |
| Смесительное устройство VG 4.460/610 KL | 3833 178 | |
| 500 | Газовая линия в комплекте KN | 65 300 815* |
| Газовая линия в комплекте KL | 65 300 816* | |
| 501 | Уравнительный диск + сопло для природного газа | 13 006 684 |
| 502 | Сопло для сжиженного газа | 65 300 835 |
| 504 | Блок электродов поджига | 65 300 738 |
| 505 | Звездообразная газовая головка | 13 007 798 |
| 506 | Электрод ионизации | 13 010 529 |
| 507 | Кабель поджига | 13 020 808 |
| 509 | Кабель ионизации KN | 13 015 121 |
| Кабель ионизации KL | 13 020 809 | |
| 510 | Соединительная газовая труба KN | 65 300 817 |
| Соединительная газовая труба KL | 65 300 818 | |
| 512 | Регулировочный стержень I + зажим KN | 65 300 819 |
| Регулировочный стержень I + зажим KL | 65 300 820 | |
| 515 | Регулировочный стержень в комплекте II | 65 300 821 |
| 516 | Шкала + зажим | 65 300 554 |
| 518 | Кольцевая прокладка | 13 015 499 |
| 520 | Жаровая труба + крепежные винты VG 4.460 Ø150/125/100 х277 KN | 65 300 822 |
| Жаровая труба + крепежные винты VG 4.460 Ø150/125/100 x417 KL | 65 300 823 | |
| 521 | Прокладка фланца | 13 007 803 |
| 522 | Рычаг вращения жаровой трубы | 13 007 802 |
| 523 | Крепежный винт жаровой трубы (левая резьба) M6 х3 | 13 007 804 |
| 530 | Крепежная гайка + винт | 65 300 557 |
| 531 | Комплект для монтажа газового соединения | 13 016 814 |

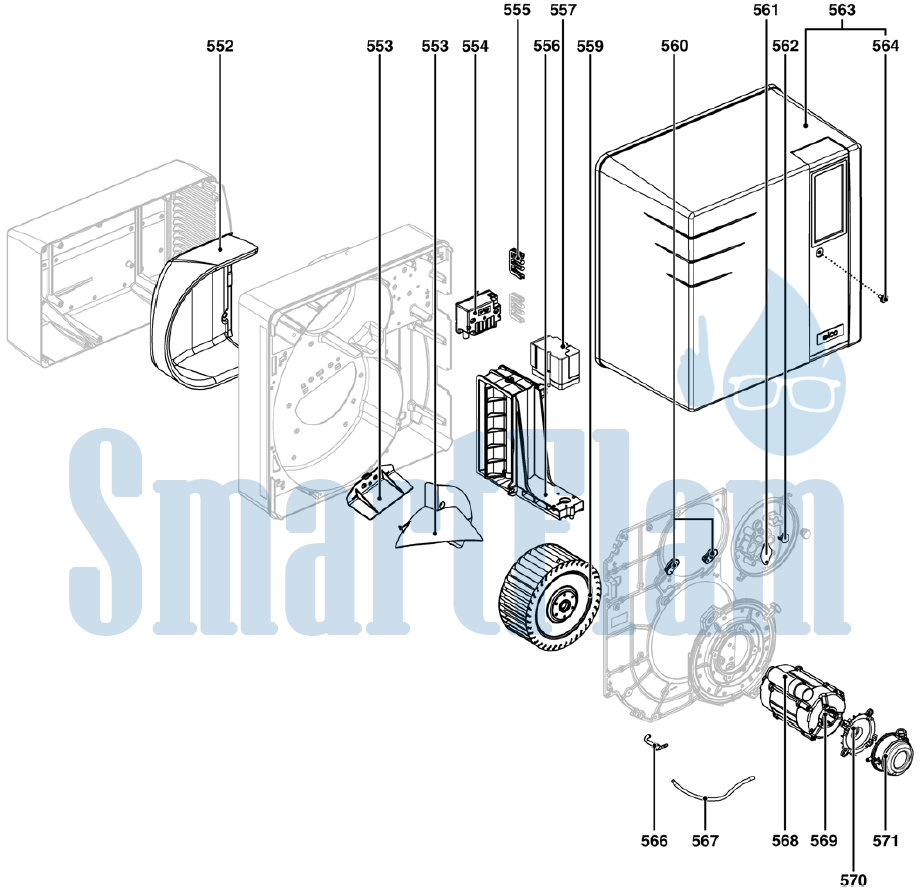

Корпус
| Корпус VG 4.460 DP | 3833 180 | |
| Корпус VG 4.610 DP | 3833 179 | |
| 552 | Изоляция воздухозаборного короба | 65 300 808 |
| 553 | Направляющая всасываемого воздуха VG 4.460 | 13 017 364 |
| Направляющая всасываемого воздуха VG 4.610 | 65 300 809 | |
| 554 | Трансформатор поджига | 13 009 663 |
| 555 | Резиновый распорный фиксатор | 13 016 845 |
| 556 | Воздушная заслонка | 65 300 810 |
| 557 | Сервопривод воздушной заслонки | 65 300 527 |
| 559 | Вентилятор VG 4.460 | 13 011 096 |
| Вентилятор VG 4.610 | 65 300 811 | |
| 560 | Резиновый распорный фиксатор | 65 300 517 |
| 561 | Фиксатор датчика пламени | 65 300 568 |
| 562 | Смотровое окно | 13 007 807 |
| 563 | Кожух | 65 300 812 |
| 564 | Винт кожуха | 65 300 519 |
| 566 | Ниппель для измерения давления | 13 022 500 |
| 567 | Силиконовая трубка | 13 010 538 |
| 568 | Конденсатор VG 4.460 12 µФ | 13 012 983 |
| Конденсатор VG 4.610 16 µФ | 13 015 717 | |
| 569 | Электродвигатель VG 4.460 420 Вт | 65 300 813 |
| Электродвигатель VG 4.610 750 Вт | 65 300 814 | |
| 570 | Держатель реле давления воздуха | 13 020 723 |
| 571 | Реле давления воздухa | 13 020 722 |

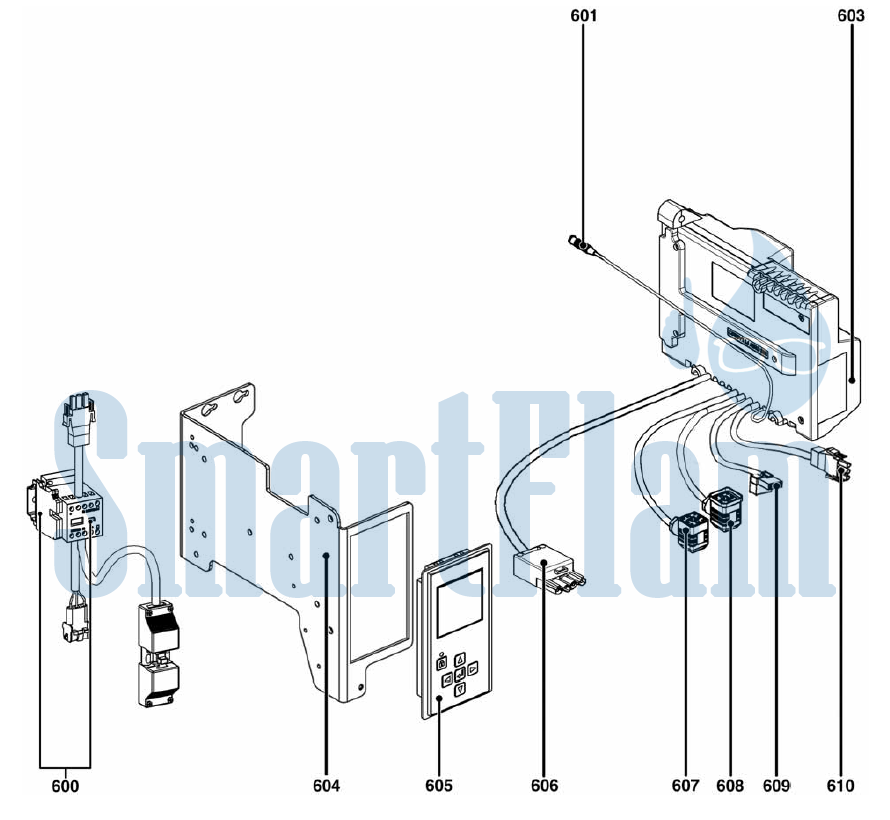

Электроника
| 600 | Вспомогательное реле для электро- двигателя горелки + кабели и соединения | 65 301 069 |
| 601 | Кабель ионизации терминального блока | 65 300 158 |
| 603 | Менеджер горения TCG 5xx версия прошивки 2.1x | 65 300 843 |
| Менеджер горения TCG 5xx версия прошивки 2.2x | 65 301 021 | |
| 604 | Держатель менеджера горения и жидкокристаллического экрана | 65 300 524* |
| 605 | Жидкокристаллический экран версия прошивки 2.1x | 65 300 790 |
| Жидкокристаллический экран версия прошивки 2.2x | 65 301 109 | |
| 606 | 4-контактный штекер + кабель второй ступени | 65 300 531 |
| 607 | Штекер + кабель газового клапана | 65 300 570 |
| 608 | Штекер + кабель реле давления газа мини. | 13 023 698 |
| 609 | Штекер + кабель трансформатора поджига | 65 300 619 |
| 610 | Штекер + кабель электродвигателя | 13 010 519 |

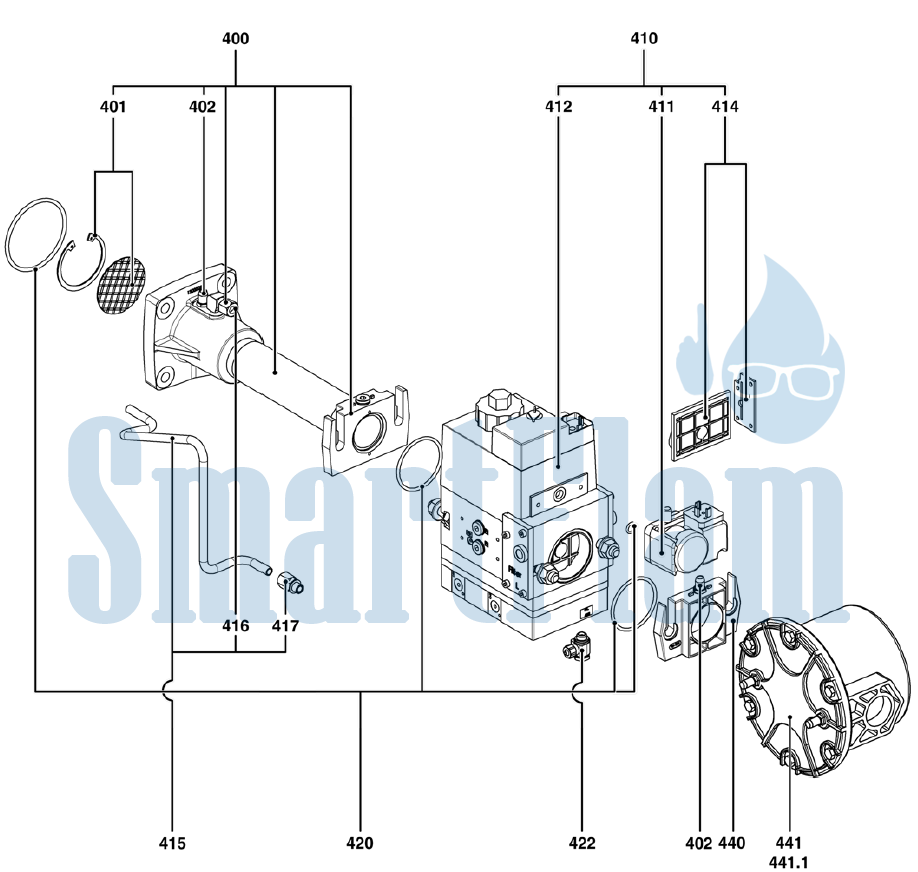

Газовая арматура
| Газовая арматура MB-VEF 407 B01 S30 | 3832 064 | |
| Газовая арматура MB-VEF 412 B01 S10 | 3832 063 | |
| Газовая арматура MB-VEF 420 B01 S10 | 3833 192 | |
| 400 | Соединительная газовая труба 407 | 13 014 011* |
| Соединительная газовая труба 412 | 13 014 012* | |
| Соединительная газовая труба 420 | 13 011 796* | |
| 401 | Пружинное кольцо + стабилизатор | 13 011 367 |
| 402 | Ниппель для измерения давления | 13 009 722 |
| 403 | Газовый клапан MB-VEF 407 B01 S30 Rp ¾» | 13 011 113 |
| Газовый клапан MB-VEF 412 B01 S10 Rp 1¼» | 13 010 082 | |
| Газовый клапан MB-VEF 420 B01 S10 Rp 2″ | 13 011 725 | |
| 411 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 412 | Электромагнитная катушка VS + VA 407 | 13 010 083 |
| Электромагнитная катушка VS + VA 412 | 13 010 084 | |
| Электромагнитная катушка VS + VA 420 | 13 011 726 | |
| 414 | Газовый фильтрирующий элемент 407 | 13 016 011 |
| Газовый фильтрирующий элемент 412 | 13 016 012 | |
| Газовый фильтрирующий элемент 420 | 13 007 901 | |
| 415 | Импульсная трубка 407 | 13 022 464 |
| Импульсная трубка 412 | 65 300 649 | |
| Импульсная трубка 420 | 65 300 669 | |
| 416 | Коленчатое соединение | 13 023 188 |
| 417 | Прямое соединение | 13 023 187 |
| 420 | Комплект кольцевых прокладок 407 | 65 300 575 |
| Комплект кольцевых прокладок 412 | 65 300 576 | |
| Комплект кольцевых прокладок 420 | 65 300 671 | |
| 422 | Соединение | 13 020 682 |
| 430 | Фланец 407 Rp ¾» | 65 300 658 |
| Фланец 412 Rp 1¼» | 13 022 858 | |
| Фланец 420 Rp 2″ | 13 007 859 | |
| 441 | Внешний газовый фильтр Rp 1″ | 13 010 092 |
| 441.1 | Фильтрующий элемент + прокладка | 13 010 093 |
