Запчасти для газовой горелки Elco серии VECTRON G 6 DP/TC
Заявки на запчасти для газовой горелки Elco VECTRON G 6 DP/TC принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать газовые горелки Elco VECTRON G 6 DP/TC, заказать запчасти для газовой горелки Elco VECTRON G 6 DP/TC в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для газовой горелки Elco VECTRON G 6 DP/TC(Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки |
| Газовая горелка Elco VG 6.1600 DP /TC | KN / KM / KL |
| 1¼»-2″ | 3833754 / 3833755 / 3833756 |
| 1½»-2″ | 3833751 / 3833752 / 3833753 |
| 2″-2″ | 3833748 / 3833749 / 3833750 |
| DN65 | 3833595 / 3833746 / 3833747 |
| Газовая горелка Elco VG 6.2100 DP /TC | KN / KM / KL |
| 1¼»-2″ | 3833769 / 3833770 / 3833771 |
| 1½»-2″ | 3833766 / 3833767 / 3833768 |
| 2″-2″ | 3833763 / 3833764 / 3833765 |
| DN65 | 3833760 / 3833761 / 3833762 |
| DN80 | 3833757 / 3833758 / 3833759 |
1. Схема-деталировка запасных частей

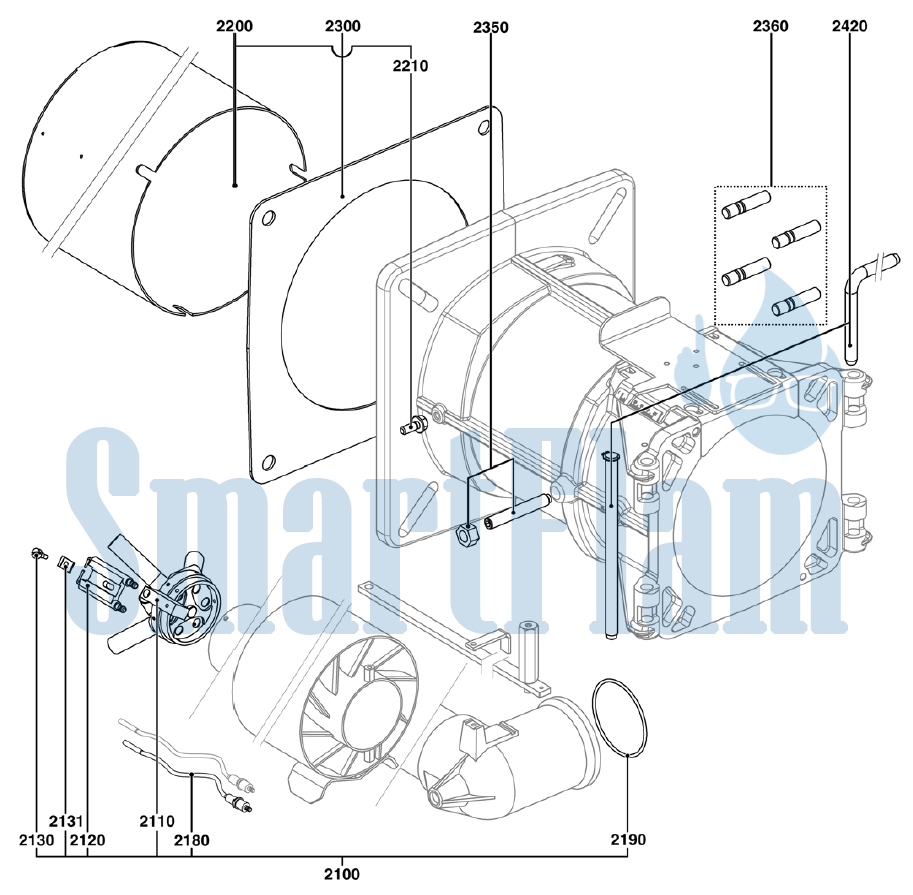

Смесительное устройство
2. Деталировка запчастей к горелке Elco VECTRON G 6 DP/TC
| Поз. | Наименование | Арт. № |
| Смесительное устройство VG 6.1600/2100 KN | 3833 422 | |
| Смесительное устройство VG 6.1600/2100 KM | 3833 615 | |
| Смесительное устройство VG 6.1600/2100 KL | 3833 484 | |
| 2100 | Газовая линия в комплекте KN | 65 301 027* |
| Газовая линия в комплекте KM | 65 301 029* | |
| Газовая линия в комплекте KL | 65 301 028* | |
| 2110 | Газовые сопла для природного газа в сборе | 65 301 030 |
| 2120 | Блок электродов поджига | 13 009 726 |
| 2130 | Фиксирующий винт блока электродов поджига | 13 010 049 |
| 2131 | Фиксирующая скоба блока электрода | 13 009 725 |
| 2180 | Кабель поджига | 13 009 727 |
| 2190 | Кольцевая прокладка | 13 009 731 |
| 2200 | Жаровая труба + винты KN | 65 301 031 |
| Жаровая труба + винты KM | 65 301 033 | |
| Жаровая труба + винты KL | 65 301 032 | |
| 2210 | Крепежный винт жаровой трубы (левая резьба) M6 х3 | 13 009 723 |
| 2300 | Прокладка фланца | 13 009 719 |
| 2350 | Крепежная гайка + винт | 65 300 854 |
| 2360 | Комплект для монтажа газового соединения | 13 022 998 |
| 2420 | Фиксирующие оси в комплекте | 13 009 724 |

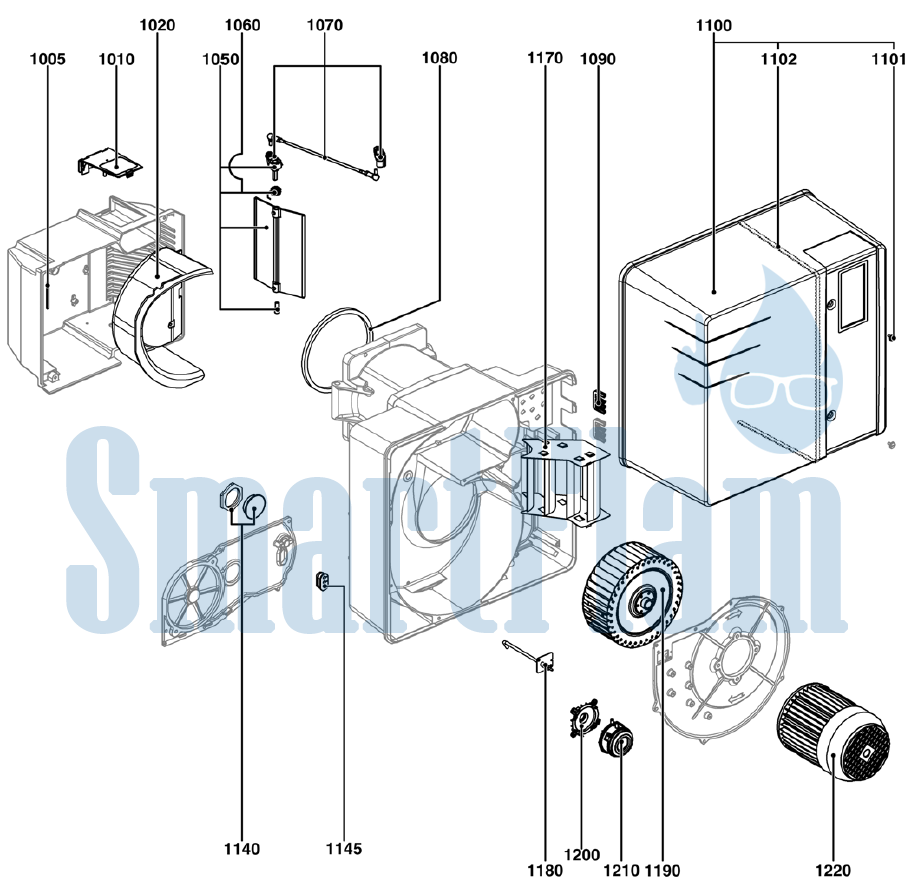

Корпус
| Корпус VG 6.1600 DP /TC | 3833 569 | |
| Корпус VG 6.2100 DP /TC | 3833 570 | |
| 1005 | Прокладка воздухозаборного короба | 13 009 640 |
| 1010 | Крышка воздухозаборного короба | 13 009 642 |
| 1020 | Изоляция воздухозаборного короба | 13 009 641 |
| 1050 | Воздушная заслонка | 13 014 117 |
| 1060 | Пружина воздушной заслонки | 13 011 751 |
| 1070 | Шарнирное соединение | 65 301 070 |
| 1080 | Прокладка | 13 010 055 |
| 1090 | Резиновый распорный фиксатор | 13 016 845 |
| 1100 | Кожух | 65 301 016 |
| 1101 | Винт кожуха | 65 300 519 |
| 1102 | Изолирующая прокладка | 13 009 772 |
| 1140 | Смотровое окно | 13 010 008 |
| 1145 | Резиновый распорный фиксатор | 13 009 648 |
| 1170 | Направляющая всасываемого воздуха VG 6.1600 | 13 009 748 |
| 1180 | Импульсная линия | 13 009 738 |
| 1190 | Вентилятор VG 6.1600 | 13 009 736 |
| Вентилятор VG 6.2100 | 13 009 737 | |
| 1200 | Держатель реле давления воздуха | 13 020 723 |
| 1210 | Реле давления воздухa | 65 300 991 |
| 1220 | Электродвигатель VG 6.1600 | 13 009 736 |
| Электродвигатель VG 6.2100 | 13 009 740 |

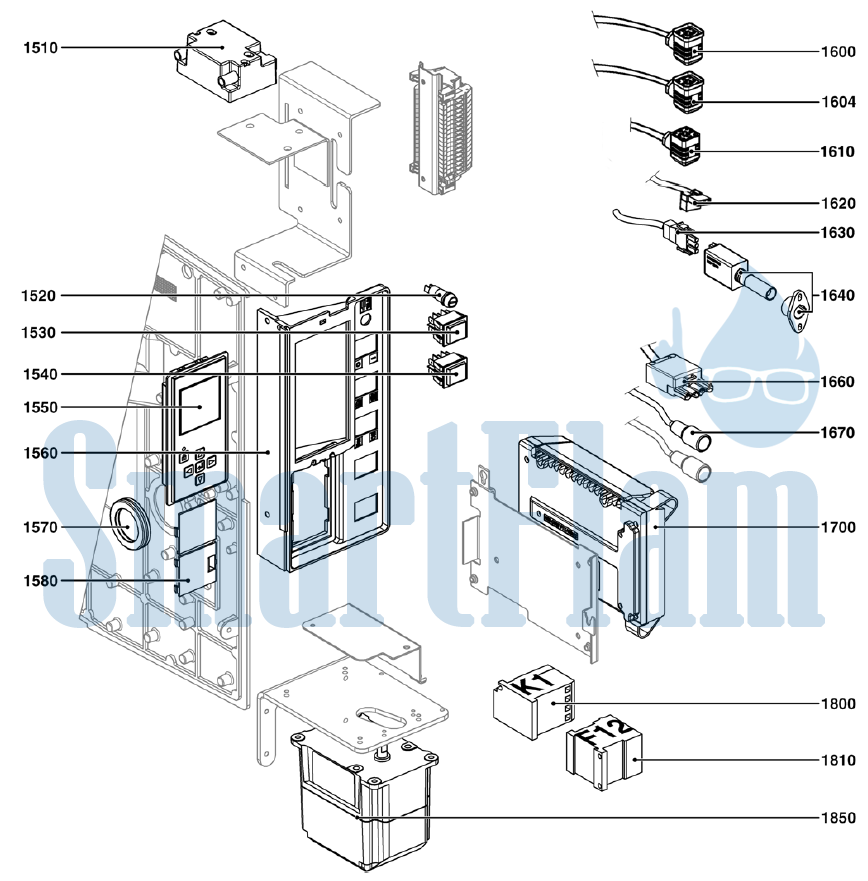

Электроника
| 1510 | Трансформатор поджига | 65 300 469 |
| 1520 | Патрон плавкого предохранителя | 13 016 457 |
| 1530 | 2-позиционный переключатель | 13 010 007 |
| 1540 | 3-позиционный переключатель | 13 014 009 |
| 1550 | Жидкокристаллический экран версия прошивки 2.2x | 65 300 882 |
| 1560 | Панель управления | 65 300 992 |
| 1570 | Защитное резиновое кольцо | 65 300 993 |
| 1580 | Полупрозрачная заглушка | 13 009 661 |
| 1600 | Штекер + кабель реле давления газа мини. | 65 301 019 |
| 1604 | Штекер + кабель реле давления газа мини. | 65 301 034 |
| 1610 | Штекер + кабель газового клапана | 65 301 020 |
| 1620 | Штекер + кабель трансформатора поджига | 65 300 997 |
| 1630 | Штекер + кабель датчика пламени | 65 301 035 |
| 1640 | Датчик пламени | 65 301 035 |
| 1660 | 4-контактный штекер + кабель второй ступени | 65 301 000 |
| 1670 | Кабель поджига | 13 009 743 |
| 1700 | Менеджер горения TCG 5xx версия прошивки 2.2x | 65 300 881 |
| 1800 | Миниконтактор | 13 009 778 |
| 1810 | Тепловое реле электродвигателя | 13 009 746 |
| 1850 | Сервопривод воздушной заслонки | 65 301 001 |

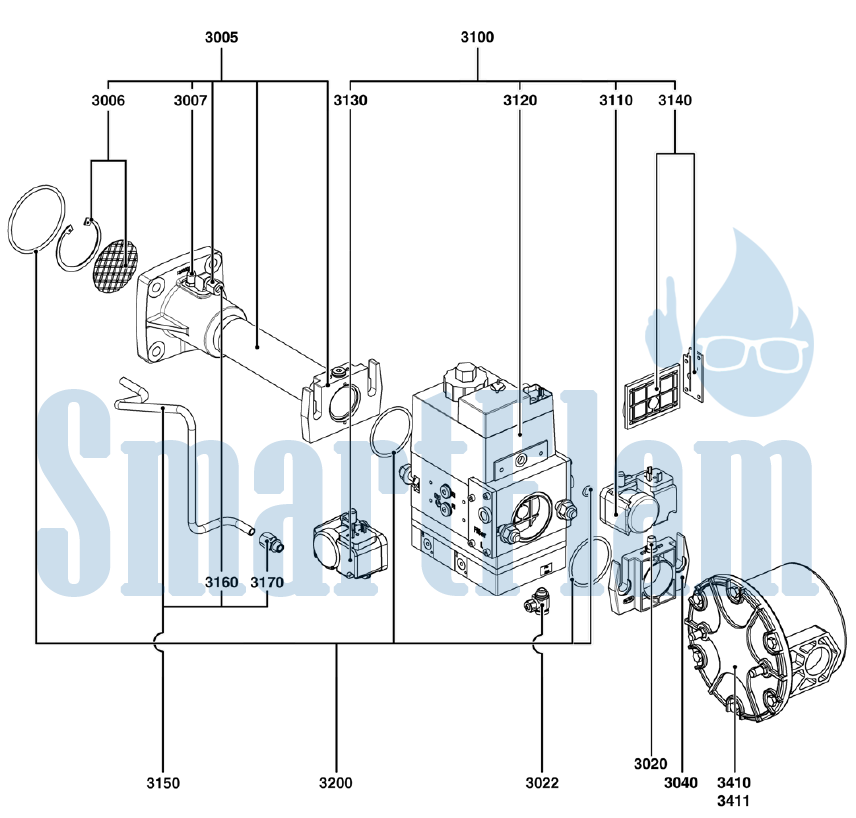

Газовая арматура MB-VEF
| Газовая арматура MB-VEF 412 B01 S10 | 3833 486 | |
| Газовая арматура MB-VEF 420 B01 S10 | 3833 487 | |
| 3005 | Соединительная газовая труба 412 | 13 014 122* |
| Соединительная газовая труба 420 | 13 014 128* | |
| 3006 | Пружинное кольцо + стабилизатор | 13 011 367 |
| 3007 | Ниппель для измерения давления | 13 009 722 |
| 3022 | Импульсный фитинг | 13 020 682 |
| 3040 | Фланец 412 Rp 1¼» | 13 010 085 |
| Фланец 420 Rp 2″ | 13 007 859 | |
| 3100 | Газовый клапан MB-VEF 412 B01 S32 Rp 1¼» | 65 301 036 |
| Газовый клапан MB-VEF 420 B01 S32 Rp 2″ | 65 301 037 | |
| 3110 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 3120 | Электромагнитная катушка VS + VA 412 | 13 010 084 |
| Электромагнитная катушка VS + VA 420 | 13 011 726 | |
| 3130 | Реле давления газа мини GW 150 A5 | 65 300 839 |
| 3140 | Газовый фильтрирующий элемент 412 | 13 016 012 |
| Газовый фильтрирующий элемент 420 | 13 007 901 | |
| 3150 | Импульсная трубка 412 | 65 300 649 |
| Импульсная трубка 420 | 65 300 669 | |
| 3160 | Коленчатое соединение | 13 023 188 |
| 3170 | Прямое соединение | 13 023 187 |
| 3200 | Комплект кольцевых прокладок 412 | 65 300 576 |
| Комплект кольцевых прокладок 420 | 65 300 671 | |
| 3410 | Внешний газовый фильтр Rp 2″ | 13 009 700 |
| 3411 | Фильтрующий элемент + прокладка | 13 010 044 |

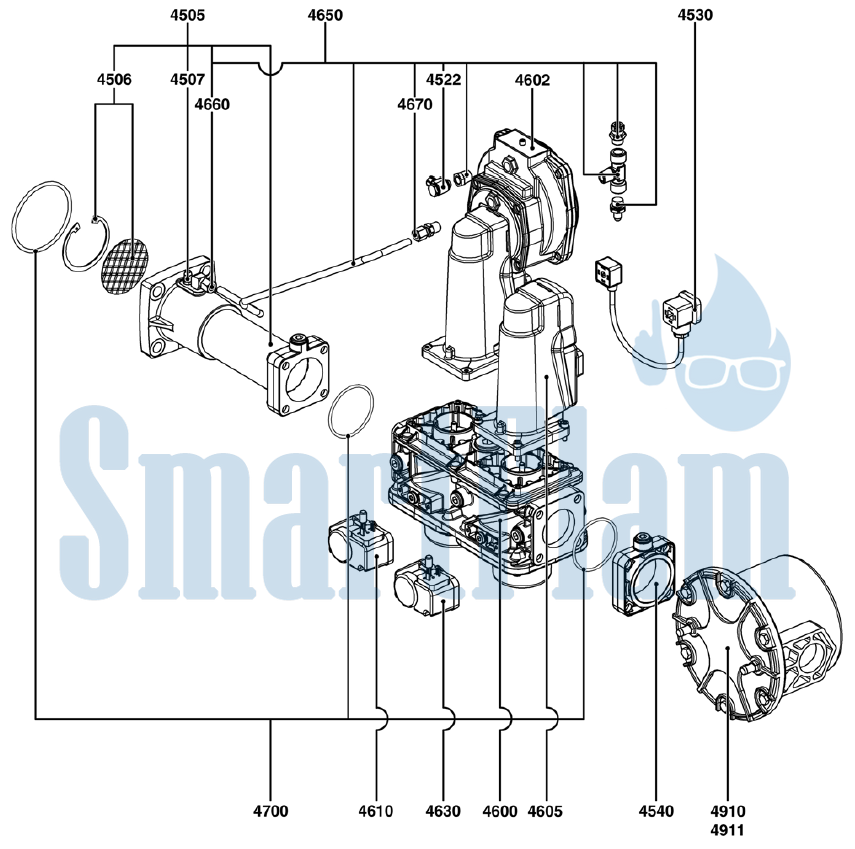

Газовая арматура VGD20
| Газовая арматура S2″ — RP2″ | 3833 490 | |
| 4505 | Соединительная газовая труба | 65 301 024* |
| 4506 | Пружинное кольцо + стабилизатор | 13 011 367 |
| 4507 | Ниппель для измерения давления | 13 009 722 |
| 4522 | Соединение | 13 020 682 |
| 4530 | Соединительный кабель | 13 020 958 |
| 4540 | Фланец AGA 51 | 65 300 871 |
| 4600 | Газовый клапан | 13 013 777 |
| 4602 | Регулятор SKP75 | 13 020 950 |
| 4605 | Сервопривод SKP15 | 13 020 951 |
| 4610 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 4630 | Реле давления газа мини GW 50 A5 | 65 300 839 |
| 4650 | Импульсная трубка с соединениями | 65 301 075 |
| 4660 | Коленчатое соединение | 13 023 188 |
| 4670 | Прямое соединение | 13 009 721 |
| 4700 | Комплект кольцевых прокладок | 13 011 733 |
| 4910 | Внешний газовый фильтр Rp 2″ | 13 009 700 |
| 4911 | Фильтрующий элемент + прокладка | 13 010 044 |

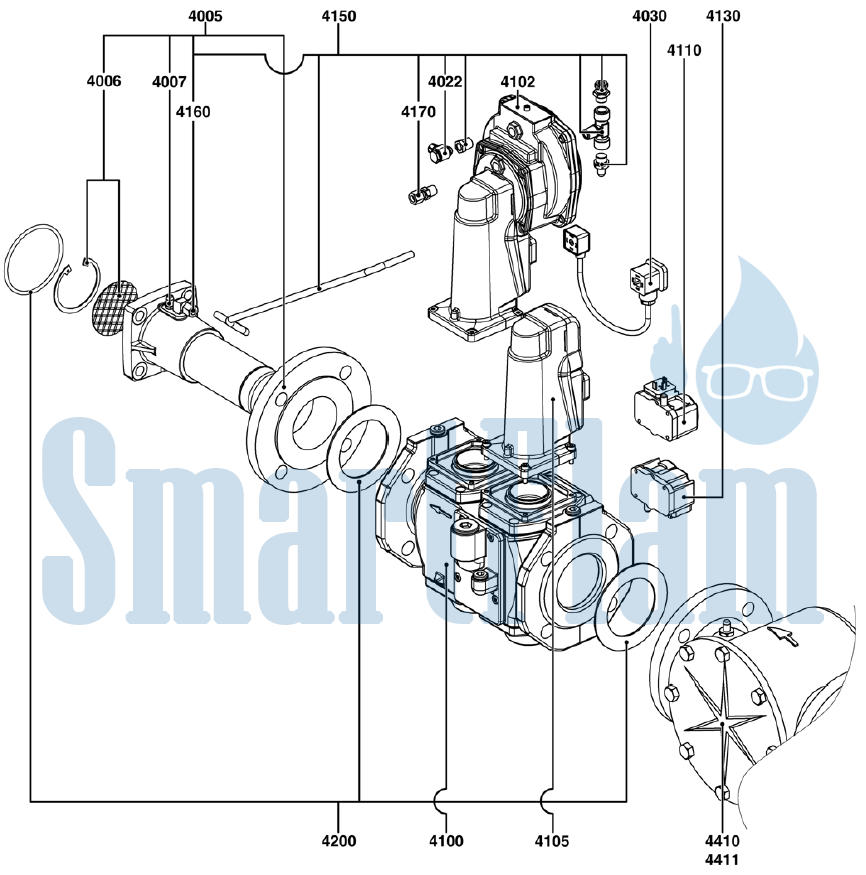

Газовая арматура VGD40
| Газовая арматура S65 — DN65 | 3833 489 | |
| Газовая арматура S80 — DN80 | 3833 488 | |
| 4005 | Соединительная газовая труба DN65 | 65 301 022* |
| Соединительная газовая труба DN80 | 65 301 023* | |
| 4006 | Пружинное кольцо + стабилизатор | 13 011 367 |
| 4007 | Ниппель для измерения давления | 13 009 722 |
| 4022 | Соединение | 13 020 682 |
| 4030 | Соединительный кабель | 13 020 958 |
| 4100 | Газовый клапан VGD 40.065 DN65 | 13 011 847 |
| Газовый клапан VGD 40.080 DN80 | 13 013 786 | |
| 4102 | Регулятор SKP75 | 13 020 950 |
| 4105 | Сервопривод SKP15 | 13 020 951 |
| 4110 | Реле давления газа мини GW 150 A5 | 13 010 078 |
| 4630 | Реле давления газа мини GW 50 A5 | 65 300 839 |
| 4150 | Импульсная трубка с соединениями DN65 | 65 301 025 |
| Импульсная трубка с соединениями DN80 | 65 301 026 | |
| 4160 | Коленчатое соединение | 13 023 188 |
| 4170 | Прямое соединение | 13 009 721 |
| 4200 | Комплект кольцевых прокладок DN65 | 13 013 781 |
| Комплект кольцевых прокладок DN80 | 13 013 782 | |
| 4410 | Внешний газовый фильтр DN65 | 13 009 703 |
| Внешний газовый фильтр DN80 | 13 013 787 | |
| 4411 | Фильтрующий элемент + прокладка DN65 | 13 009 704 |
| Фильтрующий элемент + прокладка DN80 | 13 013 788 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON G 6 DP/TC будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco VECTRON G 6 DP/TC принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии VECTRON G 6 DP/TC,
и сами газовые горелки Elco VECTRON G 6 DP/TC
