Запчасти для комбинированной горелки Elco серии VECTRON GL 04 DUO
Заявки на запчасти для комбинированной горелки Elco VECTRON GL 04 DUO принимаются только при условии предоставления реквизитов предприятия.
Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Важно!
Заказать комбинированные горелки Elco VECTRON GL 04 DUO, заказать запчасти для комбинированной горелки Elco VECTRON GL 04 DUO в Минске, а также получить консультацию Вы можете:
— отправив запрос на электронную почту info@smartflam.by;
— отправив факс по телефону +375 17 318 46 40;
— позвонив по телефону +375 29 11 915 11.
Рекомендуем ознакомиться:
Вернуться к выбору горелки:
Запасные части для комбинированной горелки Elco VECTRON GL 04 DUO (Схема)
Данная схема предназначена для следующих горелок:
| Тип горелки | Артикул горелки | |
| Комбинированная горелка Elco VGL 04.350 DUO KN | 1¼» | 3833225 |
| Комбинированная горелка Elco VGL 04.350 DUO KL | 1¼» | 3833226 |
| ¾» | 3833223 | |
| ¾» | 3833224 | |
| Комбинированная горелка Elco VGL 04.440 DUO KN | 1¼» | 3833229 |
| Комбинированная горелка Elco VGL 04.440 DUO KL | 1¼» | 3833230 |
| ¾» | 3833227 | |
| ¾» | 3833228 |

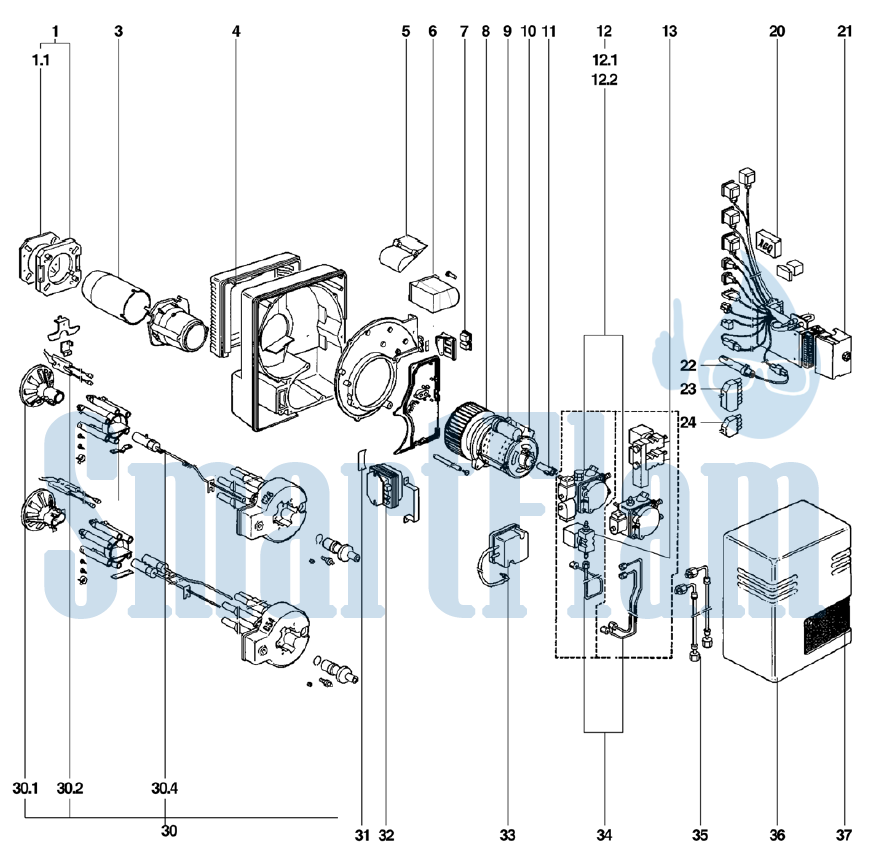

1. Схема-деталировка запасных частей.
2. Деталировка запчастей к горелке Elco VECTRON GL 04 DUO
| Поз. | Наименование | Арт. № |
| Корпус VGL 04.350 DUO KN | 3832 133 | |
| Корпус VGL 04.350 DUO KL | 3832 134 | |
| Корпус VGL 04.440 DUO KN | 3832 135 | |
| Корпус VGL 04.350 DUO KL | 3832 136 | |
| 01 | Комплектующие котла | 13 019 112 |
| 01.1 | Прокладка фланца | 13 018 590 |
| 03 | Жаровая труба | 13 018 573 |
| 04 | Крышка воздухозаборного короба | 13 007 813 |
| 05 | Воздушная заслонка | 13 016 780 |
| 06 | Сервопривод SQN75.224A26 | 13 012 264 |
| 07 | Переключатель | 13 010 007 |
| 13 009 683 | ||
| 08 | Вентилятор VGL 04.350 Ø160X74 | 13 018 368 |
| Вентилятор VGL 04.440 Ø180X74 | 13 007 821 | |
| 09 | Конденсатор 12 µФ | 13 009 808 |
| 10 | Электродвигатель + конденсатор 480 Вт | 13 007 824 |
| 11 | Сцепление | 13 018 143 |
| 12 | Жидкотопливный насос VGL 04.350 AT2 45 D 9555 | 13 017 466 |
| Жидкотопливный насос VGL 04.440 AL 65 C 9588 | 13 013 138 | |
| 12.1 | Фильтр насоса + прокладка крышки | 13 010 470 |
| 12.2 | Электромагнитная катушка | 13 015 315 |
| 13 | Жидкотопливный клапан | 13 015 309 |
| 20 | Реле | 13 009 795 |
| 21 | Топочный автомат LGB22.230B27 | 13 009 202 |
| 22 | УФ датчик пламени | 13 012 980 |
| 23 | 7-и и 4-контактный штекер Wieland | 13 010 018 |
| 24 | 7-контактный штекер Wieland | 13 010 523 |
| 30 | Комбинированное смесительное устройство VGL 04.350 | 13 009 002 |
| Комбинированное смесительное устройство VGL 04.440 | 13 007 902 | |
| 30.1 | Уравнительный диск VGL 04.350 | 13 015 757 |
| Уравнительный диск VGL 04.440 | 13 017 114 | |
| 30.2 | Блок электродов поджига с кабелем | 13 018 265 |
| 30.4 | Форсуночный стержень VGL 04.350 | 13 019 114 |
| Форсуночный стержень VGL 04.440 | 13 019 730 | |
| 31 | Прокладка газовой линии | 13 007 815 |
| 32 | Трансформатор поджига ZM 20/10 | 13 017 967 |
| 33 | Реле давления воздуха | 13 007 823 |
| 34 | Медные жидкотопливные трубки VGL 04.350 | 7170 288 |
| Медные жидкотопливные трубки VGL 04.440 | 13 021 253 | |
| 35 | Жидкотопливные шланги | 13 007 921 |
| 36 | Серый кожух | |
| 37 | Передняя крышка |

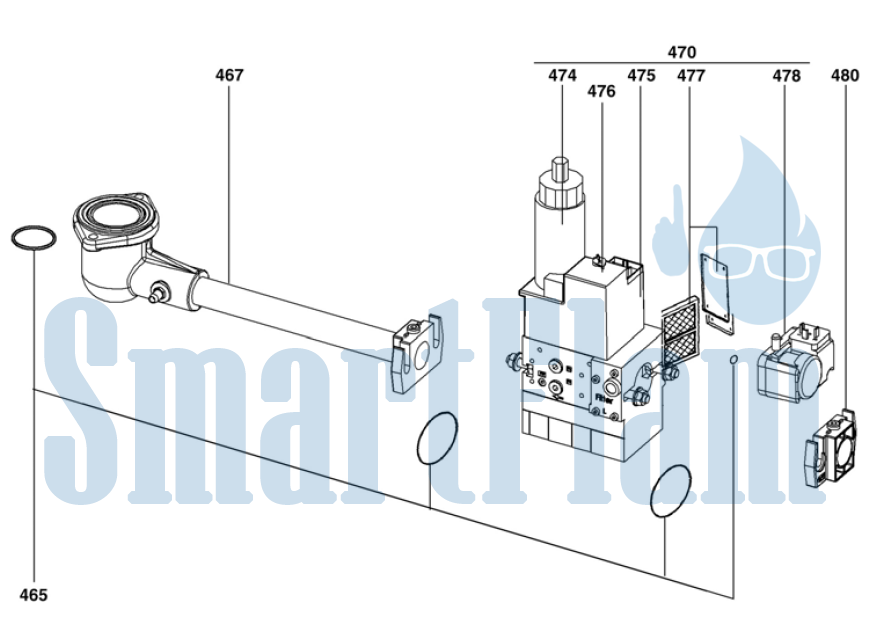

Газовая арматура
| 400 | Газовая арматура MB-ZRDLE 407 B01 S20 | 0 241 108 |
| Газовая арматура MB-ZRDLE 412 B01 S20 | 0 241 107 | |
| 465 | Комплект кольцевых прокладок 407 | 13 011 111 |
| Комплект кольцевых прокладок 412 | 13 011 114 | |
| 467 | Соединительная газовая труба 407 | |
| Соединительная газовая труба 412 | ||
| 470 | Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾» | 13 016 771 |
| Газовый клапан MB-ZRDLE 412 B01 S20 Rp 1¼» | 13 016 729 | |
| 474 | Электромагнитная катушка VS + VA1 407 no.1100 | 13 015 554 |
| Электромагнитная катушка VS + VA1 412 no.1200 | 13 015 559 | |
| 476 | Электромагнитная катушка VA2 407 no.1150 | 13 015 556 |
| Электромагнитная катушка VA2 412 no.1250 | 13 015 562 | |
| 477 | Фильтрующий элемент 407 | 13 016 011 |
| Фильтрующий элемент 412 | 13 016 012 | |
| 478 | Реле давления газа мини GW 150 A5 | 13 016 461 |
| 430 | Фланец 407 Rp ¾» | 13 015 585 |
| Фланец 412 Rp 1¼» | 13 015 586 |
ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.
Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON GL 04 DUO будет являться предоставление фотографии шильдика горелки.
Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.
Заявки на запасные части Elco VECTRON GL 04 DUO принимаются только при условии предоставления реквизитов предприятия.
В настоящий момент готовятся специальные условия для монтажных/сервисных/торгующих организаций.
Размер скидок, до внедрения постоянного регламента по ценообразованию для партнерских организаций, устанавливается путем персональных переговоров.
ООО «СмартФлам» поставляет и запчасти к горелке Elco серии VECTRON GL 04 DUO,
и сами комбинированные горелки Elco VECTRON GL 04 DUO
