Запасные части для комбинированной горелки Elco VECTRON GL 2 (Схема)

Данная схема предназначена для следующих горелок:

Тип горелки		Артикул горелки
Комбинированная горелка Elco VGL 2.120 KL	¾»	3833494
Комбинированная горелка Elco VGL 2.210 KL	¾»	3833495

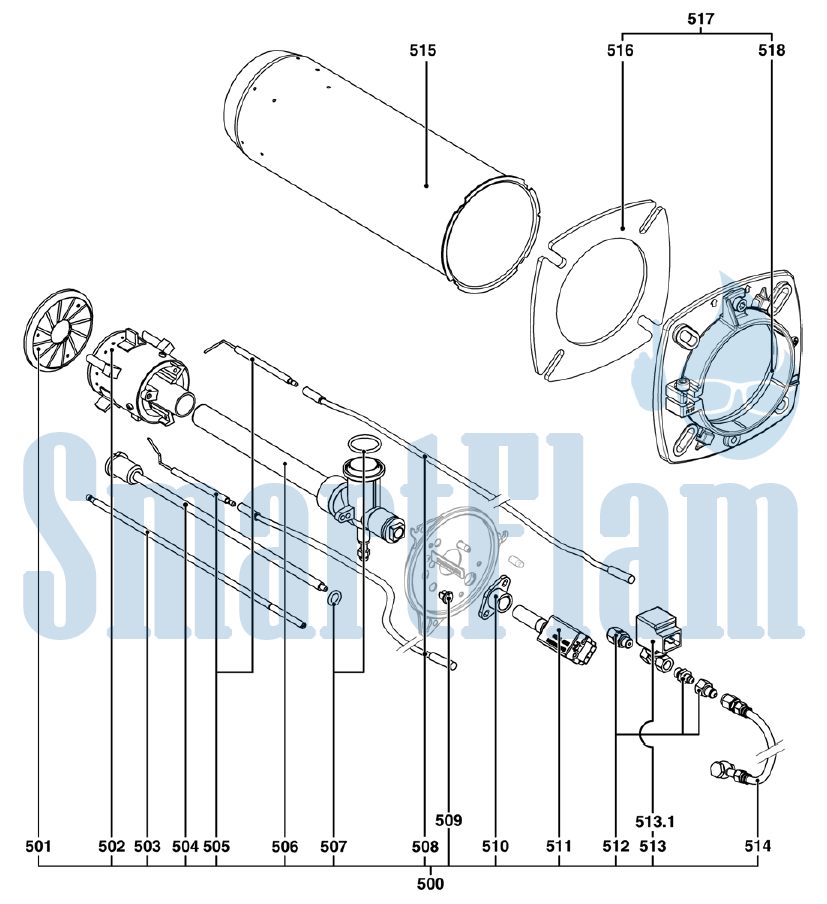

1. Схема-деталировка запасных частей.

Смесительное устройство

2. Деталировка запчастей к горелке Elco VECTRON GL 2

Поз.	Наименование	Арт. №
500	Газовая линия VGL 2.120	65 300 866*
500	Газовая линия VGL 2.210	65 300 867*
501	Уравнительный диск VGL 2.120 Ø86/2	13 015 749
501	Уравнительный диск VGL 2.210 Ø94/26	13 015 753
502	Газовое сопло VGL 2.120	65 300 211
502	Газовое сопло VGL 2.210	65 300 212
503	Регулировочный стержень	65 300 214
504	Форсуночный стержень	65 300 213
505	Электрод поджига	13 015 858
506	Соединительная газовая труба	65 300 215
507	Кольцевые прокладки газовой линии	65 300 217
508	Кабель поджига L.625	13 014 990
509	Резиновый распорный фиксатор	13 016 548
510	Фланец датчика пламени	13 010 461
511	ИК датчик пламени IRD1020.1	65 300 218
512	Комплект соединительных фитингов	65 300 216
513	Жидкотопливный клапан	13 018 872
513.1	Электромагнитная катушка жидкотопливного клапана	13 018 853
514	Форсуночный шланг	13 022 517
515	Жаровая труба VGL 2.120 Ø115/88/100X350	65 300 205
515	Жаровая труба VGL 2.210 Ø115/97/100X350	65 300 206
516	Прокладка фланца	13 018 135
517	Комплектующие котла	13 018 134
518	Уплотнитель с графитовым покрытием	13 020 517

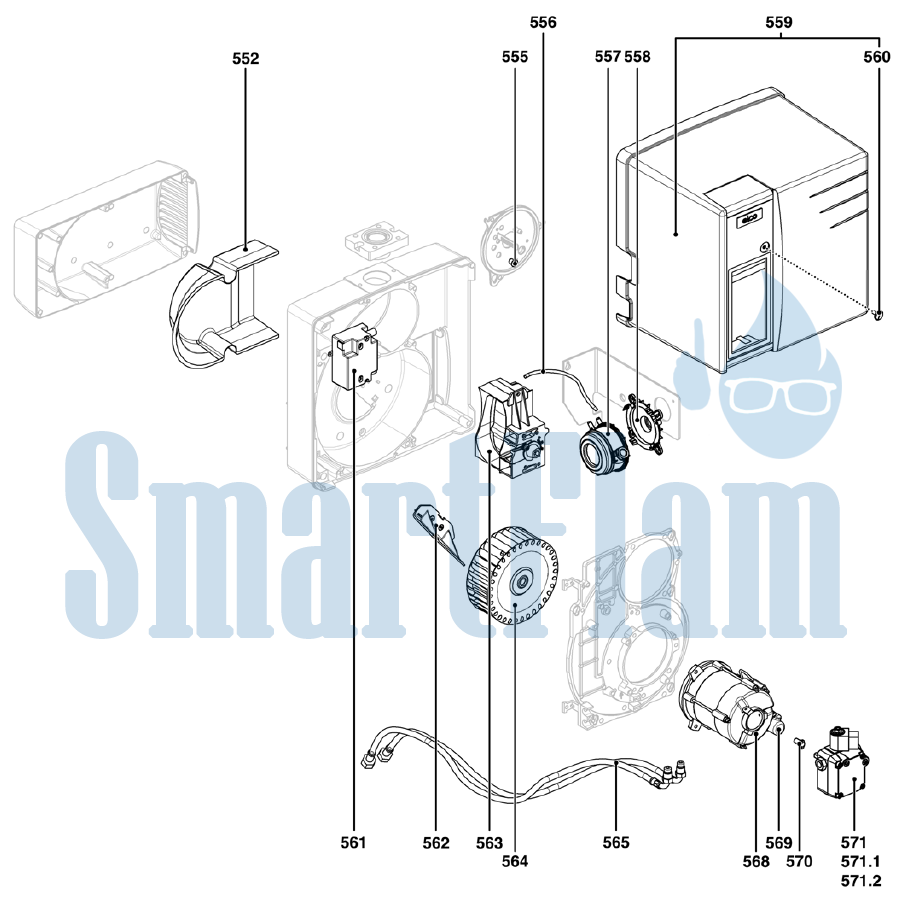

Корпус

552	Звукоизоляция	13 017 369
555	Резиновый распорный фиксатор	13 016 548
557	Реле давления воздуха	13 020 502
558	Держатель реле давления воздуха	13 020 723
559	Серый кожух	65 300 723
560	Винт кожуха	65 300 519
561	Трансформатор поджига	65 300 469
562	Направляющая всасываемого воздуха VGL 2.120	13 017 363
562	Направляющая всасываемого воздуха VGL 2.210	13 017 364
563	Воздушная заслонка	13 018 138
564	Вентилятор VGL 2.120 Ø146X52	13 010 012
564	Вентилятор VGL 2.210 Ø160X52	13 010 095
565	Жидкотопливные шланги	13 007 942
568	Электродвигатель + конденсатор VGL 2.120 160 Вт	13 009 981
568	Электродвигатель + конденсатор VGL 2.210 130 Вт	13 010 014
569	Конденсатор VGL 2.120 5 µФ	13 009 983
569	Конденсатор VGL 2.210 6 µФ	13 010 016
570	Сцепление	13 018 143
571	Жидкотопливный насос AS 47 D	13 010 118
571	Жидкотопливный насос BFP 21 L3	65 300 856
571.1	Электромагнитная катушка AS 47 D	13 010 006
571.1	Электромагнитная катушка BFP 21 L3	13 012 581
571.2	Фильтр насоса + прокладка крышки AS 47 D + BFP 21 L3 (комплект)	65 300 834
	Фильтр насоса + прокладка крышки AS 47 D	13 010 470
	Фильтр насоса + прокладка крышки BFP 21 L3	13 012 580

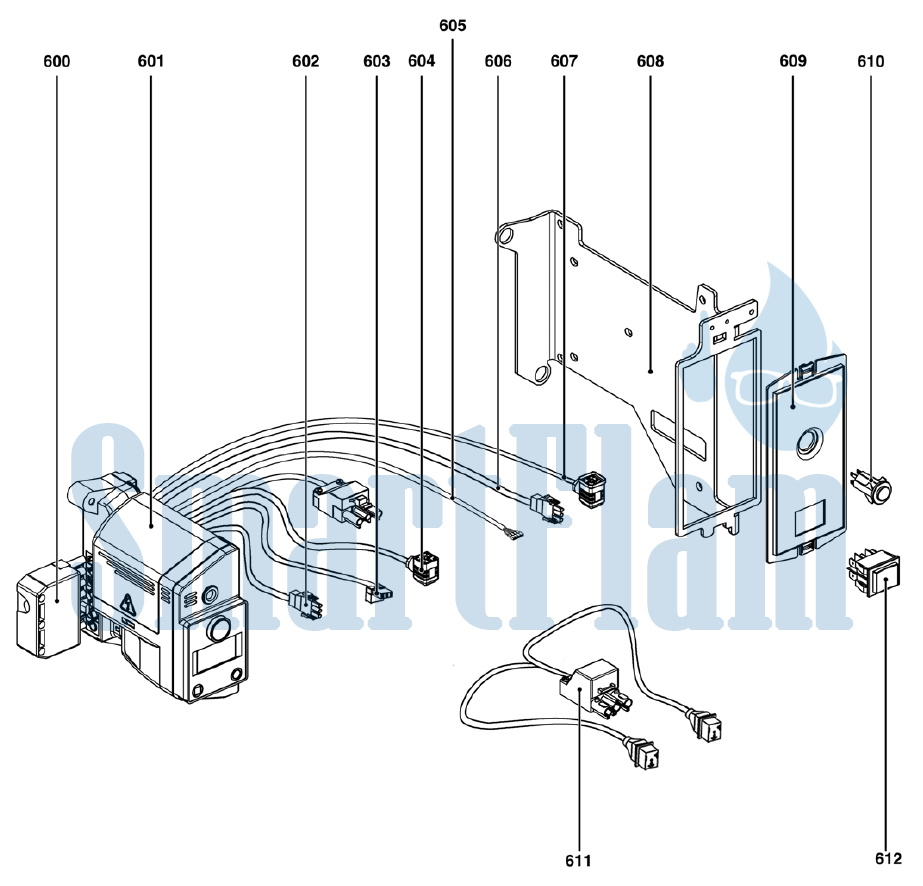

Электроника

601	Менеджер горения TCG 1xx	65 300 226
602	Штекер + кабель электродвигателя	13 010 519
603	Штекер + кабель трансформатора поджига	13 010 535
604	Штекер + кабель газового клапана	65 300 868
605	Штекер + кабель кнопки запуска	65 300 521
606	Штекер + кабель датчика пламени	65 300 210
607	Штекер + кабель реле давления газа мини.	65 300 869
608	Держатель менеджера горения и жидкокристаллического экрана	65 300 727*
609	Плоская крышка	65 300 870
610	Кнопка пуска	13 015 182
611	Штекер + кабели жидкотопливного клапана	65 300 209
612	Переключатель газ/дизельное топливо	13 009 683

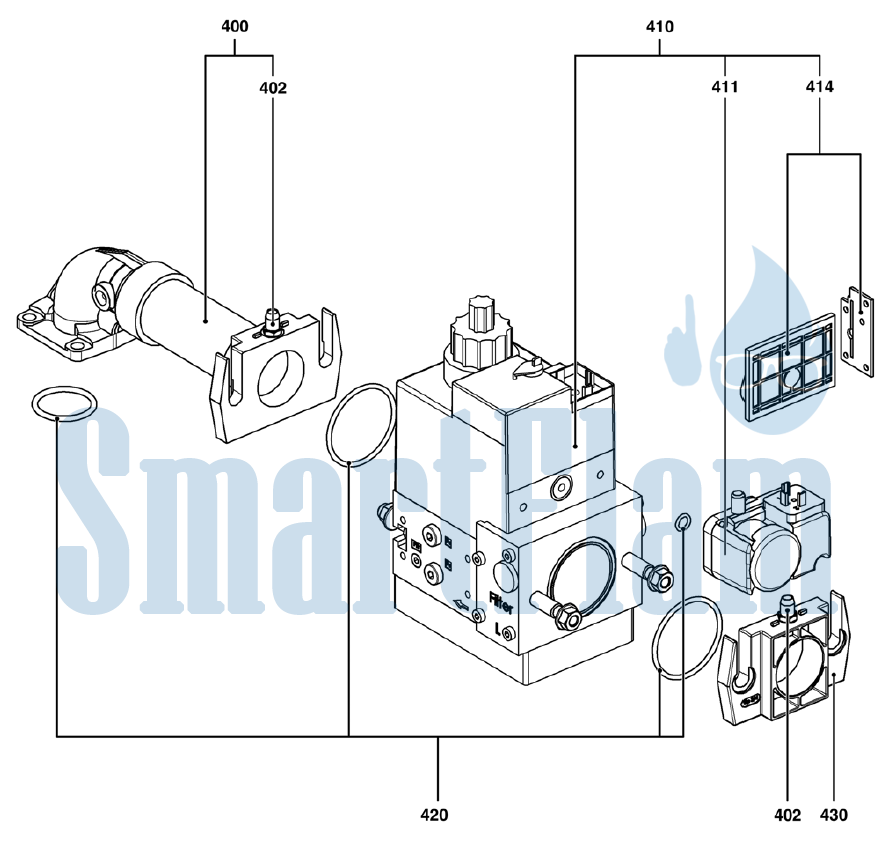

Газовая арматура

400	Соединительная газовая труба 407	13 018 098
400	Соединительная газовая труба 412	13 018 623
402	Ниппель для измерения давления	13 009 722
410	Газовый клапан MB-DLE 407 B01 S20 Rp ¾»	13 012 424
410	Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»	13 020 503
411	Реле давления газа мини GW 150 A5	13 010 078
414	Фильтрующий элемент 407	13 016 011
414	Фильтрующий элемент 412	13 016 012
420	Комплект кольцевых прокладок 407	13 011 111
420	Комплект кольцевых прокладок 412	13 011 114
430	Фланец 407 Rp ¾»	13 010 074
430	Фланец 412 Rp 1¼»»	13 010 085

ВАЖНО! Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке серии Elco VECTRON GL 2 будет являться предоставление фотографии шильдика горелки.
