Двойной электромагнитный клапан Dungs DMV-DLE 507/11, арт. 222332
Технические характеристики
| Вес, гр | 2200 |
| Ширина, мм | 73 |
| Длина, мм | 141 |
| Высота, мм | 195 |
| Диаметр присоединения | Rp 3/4″ |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 500 мбар |
| Материал | алюминий, сталь |
| Напряжение при переключении | ~(AC) 110 V — 120 V, =(DC) 24 V — 28 V |
| Название | Dungs |
| Присоединение | резьбовое |
| Рабочая среда | топочный газ |
| Рабочая температура, C° | от -15 до +60 |
| Расход газа, м3/час | 24 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Время срабатывания | 20 с |
| Артикул | DU-0167 |
Применение в горелках:
- Применяется в горелках следующих марок: #Baltur, #Buderus, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Ferroli, #Lamborghini, #Oilon, #Riello, #Viessmann, #Weishaupt
Описание:
Двойной электромагнитный клапан DMV-DLE 507/11 представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Примечание
Резьбовые фланцы (2 шт. на 1 клапан) приобретаются отдельно.
Применение
Двойные электромагнитные клапаны DMV-DLE 507/11 DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. Клапаны DMV-DLE 507/11 DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Дополнительная информация:
— Быстро/медленно открывающиеся клапаны
— Дроссель расхода газа
— Энергоэффективность
— Небольшие размеры, малый вес
— Макс. рабочее давление: 500 мбар
— Соединение: Фланцы с трубной резьбой Rp 3/8 — Rp 2 по ISO 7/1
Двойные клапаны для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
Принадлежности для DMV-DLE 507/11
Для установки двойного э/м клапана DMV-DLE 507/11 вам могут потребоваться:
1. Штекер для электроподключения — артикул 210319.
2. Сбросной фланец: G 1/2″ — артикул 219007; G 3/4″ — артикул 219006.
3. Датчик положения клапана — артикул 211202.
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая DMV-DLE 507/11.
Купить продукцию компании Dungs, включая DUNGS DMV-DLE 507/11 (арт. 222332 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип конструкции | DMV-DLE 507/11 | |
| Артикул | 222 332 | |
| pmax [bar] | 0.5 | |
| Соединение | Rp 1/2 — Rp 1 | |

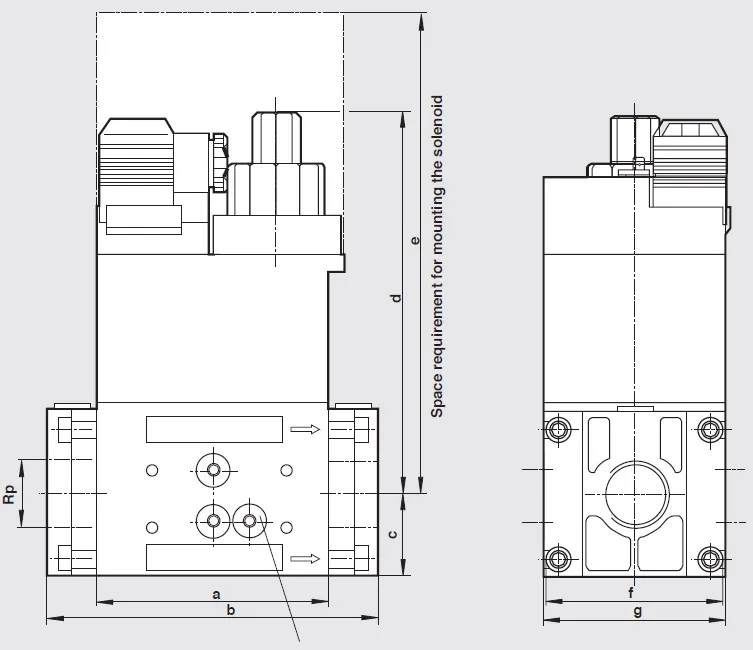

Размеры [мм] | a | 93 |
| b | 141 | |
| с | 35 | |
| d | 160 | |
| e | 232 | |
| f | 73 | |
| Соленоид номер | 1411 | |
| Частота включения/час | 100 | |
| Вес [кг] | 14,8 | |
