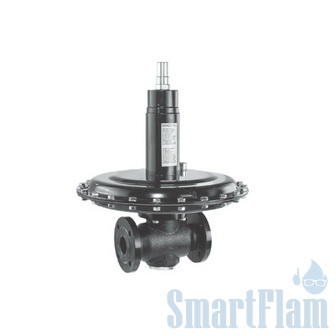

Регулятор среднего давления Dungs FRM 100050 ND, арт. 270284
Технические характеристики
| Вес, гр | 49000 |
| Ширина, мм | 500 |
| Длина, мм | 254 |
| Высота, мм | 595 |
| ДУ, мм | 50 |
| Максимальное рабочее давление | 10 бар |
| Материал | чугун |
| Назначение | газовые горелки и газовые приборы |
| Присоединение | фланцевое |
| Рабочая среда | сухие газы, содержащие макс. 0,1 об. % H2S |
| Рабочая температура, C° | от -20 до +60 |
| Диапазон выходного давления | 30 — 100 мбар |
| Срок гарантии | 12 мес. |
| Артикул | DU-0545 |
- Применяется в горелках следующих марок: #Dungs
Описание:
Регулятор среднего давления DUNGS FRM 100050 ND — это регулятор давления с пружинной нагрузкой, компенсацией исходного давления, регулируемой пружиной заданного значения для регулирования выходного давления. Внешний отвод выходного давления регулятора.
Применение:
- Для решения любых задач регулирования давления в газовых горелках и газовых приборах в сфере промышленности и отопления.
- Использование в системах коммунальной и промышленной подачи газа.
- Пригоден для семейств газов 1,2,3 и других нейтральных газообразных сред.
Выбор пружины регулятора:
Давление срабатывания складывается из силы установленной регулирующей пружины и веса подвижных деталей. Замена пружины заданного значения 1 позволяет настраивать различные значения выходного давления.
Принцип действия на основе соотношения сил между силой:
- Регулируемой пружины заданного значения, предварительно установленной противодействующей пружины, из дифференциального давления на рабочей мембране и веса подвижных деталей.
- Регулирующая пружина действует независимо от подвижных деталей.
- Выходное давление настраивается в зависимости от предварительного сжатия регулирующей пружины.
Дополнительная информация:
Указания:
Линии подачи газа, импульсные исоединительные линии должны выдерживать тепловую, химическую и механическую нагрузку. Линии должны быть прочно и надежно защищены от деформации и обрыва.
Общие характеристики:
- Входное давление до 10 бар (1000 кПа)
- Высокая пропускная способность
- Стабильное, безошибочное и точное регулирование выходного давления
- Мембрана компенсации исходного давления для обеспечения высокой точности регулирования
- Внешний импульс
- Легкий в обслуживании
- Фланцевое соединение
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая FRM 100050 ND.
Купить продукцию компании Dungs, включая DUNGS FRM 100050 ND (арт. 270284 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип | FRM 100050 ND | |
| Соединение | DN 50 | |
| Исполнение | ND | |
| Класс точности [AC] | AC 10 | |
| Группа давления закрытия [SG] | SG 20 | |
| Диапазон выходного давления Wd | 30-100 mbar | |
| Тип | FRM 100050 ND | |
| Артикул | 270284 | |
| p max. [bar / kPa] | 10 / 1000 | |
| DN | 50 | |
Установочные размеры | A | 500 |
| B | 254 | |
| C | 80 | |
| D | 515 | |
| E | 840 | |
| Вес [кг] | 49 | |
