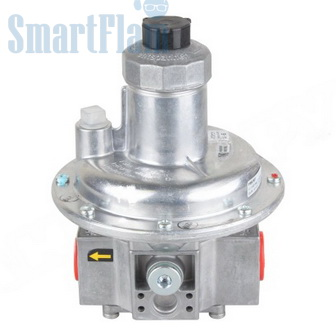

Регулятор давления Dungs FRS 507, арт. 070391
Технические характеристики
| Вес, гр | 1000 |
| Ширина, мм | 130 |
| Длина, мм | 100 |
| Высота, мм | 245 |
| Диаметр присоединения | Rp 3/4″ |
| Максимальное рабочее давление | 500 мбар |
| Материал | алюминий, сталь |
| Назначение | топочные агрегаты и газовые установки |
| Присоединение | резьбовое |
| Рабочая среда | сухие газы, содержащие макс. 0,1 об. % H2S |
| Рабочая температура, C° | от -15 до +70 |
| Диапазон давления установки пружины | 10 — 30 мбар |
| Срок гарантии | 12 мес. |
| Артикул | DU-0510 |
- Применяется в горелках следующих марок: #Dungs
Описание:
Регулятор давления Dungs FRS 507 — это устройство, оснащенное пружиной заданного значения. Особая конструкция, с внутренним импульсным трубопроводом, позволяет устанавливать регуляторы встык, без успокоительного участка.
Регулятор давления газа FRS DUNGS применим для газовых установок и топочных автоматов. Совместим с газами 1, 2, 3 семейств и другими газообразными средами (нейтральными). Регулятор снабжен пружиной заданного значения, а так же имеет высокий коэффициент расхода при высокоточной настройке давления регулятора на выходе.
Регулятор давления газа имеет предохранительную мембрану и компенсационную мембрану на входе. Так же имеется импульсный трубопровод (внутренний) на выходе, для выравнивания давления. Есть возможность установки с обеих сторон внешнего импульсного трубопровода. Редуктор давления газа соответствует: класс А, RG 10, EN 88, 2-я группа, DIN 3380.
Особенности:
- Высокий коэффициент расхода.
- Устойчивая, высокочувствительная настройка давления на выходе регулятора.
- Компенсационная и предохранительная мембраны.
- Диапазон выходного давления 2,5…200 мбар, подбирается с помощью пружин
Принцип действия
На рабочую мембрану регулятора-стабилизатора с одной стороны воздействует пружина, а с другой стороны выходное давление газа. Положение штока определяется точкой, в которой эти силы уравновешивают друг друга. Входное давление не оказывает воздействия на равновесие из-за наличия компенсационной мембраны. Увеличение отбора газа приводит к снижению давления после регулятора. Баланс сил нарушается и шток регулятора идет вниз под воздействием пружины. Проходное сечение регулятора увеличивается, увеличивается поток газа и давление на выходе увеличивается. Для настройки выходного давления используются пружины с соответствующим диапазоном.
Дополнительная информация:
Преимущества регуляторов-стабилизаторов FRS 507
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особенности:
| 1. | Каждый типоразмер регулятора, начиная с Rp=1/2″, имеет свою прессформу, поэтому корпус FRS имеет минимальные габаритные размеры. |
| 2. | Выпускается 2 модификации корпуса FRS: с внутренним и внешним импульсом. |
| 3. | FRS с внутренним импульсом разрешается монтировать «встык» без успокоительного участка. |
| 4. | Закрывается при нулевом расходе. |
| 5. | Разрешается монтаж на горизонтальном и вертикальном газопроводах. |
| 6. | Установлена предохранительная мембрана, которая ограничивает утечку газа в атмосферу. Поэтому дыхательная линия монтируется только в особых случаях. |
Как подобрать регулятор-стабилизатор FRS 507
Подбор регулятора-стабилизатора FRS лучше доверить специалистам нашей компании. Регулятор имеет ограничения по скорости потока газа на выходе, по максимальной пропускной способности, по минимальному расходу и т.д. При подборе используются расходные диаграммы FRS в отрегулированном состоянии. Для подбора потребуются следующие данные: плотность газа при нормальных условиях, диапазон давлений на входе в регулятор, давление после регулятора, диапазон нормальных расходов газа.
Основной причиной выхода из строя регулятора FRS 507 является разрыв компенсационной мембраны. Это происходит из-за попадания слишком высокого давления (максимальное рабочее давление для регулятора FRS 507 составляет 500 мбар) на вход регулятора. Для ремонта можно приобрести ремкомплект, в состав которого входят все внутренние детали FRS 507 (кроме пружины), крепеж и новые уплотнения. Внимание: повреждение красной пломбы лишает гарантии!
