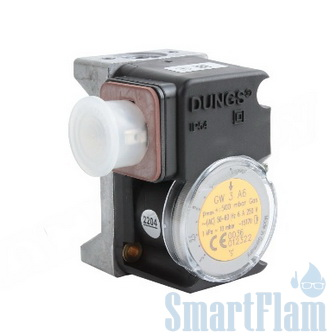

Реле давления Dungs GW 3 А6, арт. 228723
Технические характеристики
| Вес, гр | 13500 |
| Ширина, мм | 42 |
| Длина, мм | 72 |
| Высота, мм | 356 |
| Габаритные размеры, мм | 356 х 239 х 100 |
| Частота тока, Гц | 50 |
| Диапазон регулировки, бар | 0,7 — 3 мбар |
| ДУ, мм | 50 |
| Энергопотребление, ВА | 100 |
| Максимальное рабочее давление | 500 мбар |
| Напряжение питания | 250 В |
| Название | Dungs |
| Рабочая температура, C° | от -10 до +60 |
| Срок гарантии | 12 мес. |
| Ток потребления | 10 А |
| Артикул | DU-0037 |
Применение в горелках:
Ecoflam: 65323024, 65323020, 65323022, 65323025
Baltur: 0005040062, 23855, 0005040068, 0005040059
Elco: 13016333, 13016340
Cuenod: 13016333, 13016340
Weishaupt: We 691383, We 691381, We 691382, 691383, 691381, 691382
- Применяется в горелках следующих марок: #Baltur, #Buderus, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Ferroli, #Lamborghini, #Oilon, #Riello, #Viessmann, #Weishaupt
Описание:
Реле избыточного давления GW 3 A6 представляют собой регулируемые компактные реле давления согласно EN 1854 для топочных агрегатов. Они служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного колесика со шкалой. В каждой серии в металлический корпус встроен измерительный штуцер.
Применение
Штекер электроподключения DUNGS GDMW Арт. 210318 поставляется отдельно.
Используется для контроля давления в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия
Реле давления работает по простому принципу в диапазоне избыточного давления. Для работы реле не требуется вспомогательной энергии. Переключающий механизм реагирует на избыточное давление. При повышении или понижении заданного значения давления производится включение, выключение или переключение в электрической цепи.
Дополнительная информация:
Датчики-реле давления для контроля величины избыточного давления газа.
При повышении или понижении давления, за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство.
— Регулировочная шкала с цифровыми обозначениями уставок позволяет легко настроить датчик
— Прост в монтаже и обслуживании
— Небольшие габаритные размеры
— Соединение для подачи давления:
на нижней стороне корпуса по центру внутренняя резьба G1/4
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая GW 3 A6.
Купить продукцию компании Dungs, включая DUNGS GW 3 A6 (арт. 228723 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип | GW…A6
| |
| Конструкция [Ag-G3-MS9-V0] | GW 3 A6 | |
| Артикул 1 шт. | 272 343 | |
| Артикул 80 шт. | 228 723 | |
| Диапазон настройки [mbar] | 1 — 3 | |
| max. | ± 15 % | |
| Разница в переключении Δp [mbar] | p ↑min | ≤ 0,7 |
| p ↑max | ≤ 0,8 | |
| Тип | GW…A6 Реле давления * включая сетевую розетку | |
| Версия [Ag-G3-MS9-V0-VS3] | GW 3 A6 | |
| Артикул 1 шт. | 231 111 | |
| Артикул 80 шт. | — | |
| Диапазон настройки [mbar] | 1 — 3 | |
| max. | ± 15 % | |
| Разница в переключении Δp [mbar] | p ↑min | ≤ 0,7 |
| p ↑max | ≤ 0,8 | |
