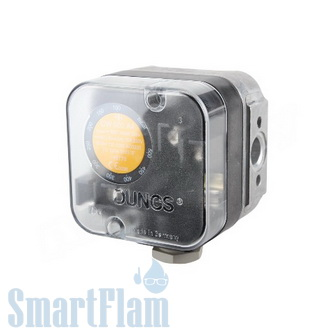

Реле давления Dungs GW 500 A4, арт. 157060
Технические характеристики
| Ширина, мм | 72 |
| Длина, мм | 76 |
| Высота, мм | 71 |
| Частота тока, Гц | 50 |
| Диаметр присоединения | G 1/4″ |
| ДУ, мм | 50 |
| Энергопотребление, ВА | 99 |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 600 мбар |
| Материал | алюминий |
| Напряжение питания | 230 В |
| Напряжение при переключении | ~(AC) eff., min./mini 24 V, ~(AC) max./maxi. 250 V, =(DC) min./mini. 24 V, =(DC) max./maxi. 48 V |
| Название | Dungs |
| Присоединение | резьбовое |
| Рабочая среда | газы, жидкости |
| Рабочая температура, C° | от -15 до +70 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Артикул | DU-0099 |
Применение в горелках:
Oilon: 37175092
- Применяется в горелках следующих марок: #Baltur, #Buderus, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Ferroli, #Lamborghini, #Oilon, #Riello, #Viessmann, #Weishaupt
Описание:
Реле высокого избыточного давления типа GW 500 A4 представляют собой регулируемые реле давления согласно EN 1854 для топочных агрегатов. Они служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного колесика со шкалой.
Применение
Используется для контроля высокого давления в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия
Реле давления работает по простому принципу в диапазоне избыточного давления. Для работы реле не требуется вспомогательной энергии. Переключающий механизм реагирует на избыточное давление. При повышении или понижении заданного значения давления производится включение, выключение или переключение в электрической цепи.
Дополнительная информация:
Датчики-реле давления для контроля величины избыточного давления газа.
При повышении или понижении давления, за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство. Регулировочная шкала с цифровыми обозначениями уставок позволяет легко настроить датчик.
Пластмассовый корпус, IP 54, простой монтаж, небольшие габаритные размеры, соединение для подачи давления: на нижней стороне корпуса по центру внутренняя резьба G1/4
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая GW 500 A4.
Купить продукцию компании Dungs, включая DUNGS GW 500 A4 (арт. 157060 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип | GW A4 HP Реле давления с линейной розеткой | |
| Конструкция [Au-G3-V0] | GW 500 A4 HP | |
| Артикул | 254 285 | |
| Диапазон настройки [bar] ± 15 % | 0.1 — 0.5 | |
| pmax [bar] | 2 @ 0.1 — 0.15 bar | |
| Степень защиты | IP 54 | |
| Перепад давления Δp [bar] | p ↑min | ≤ 0,03 |
| p ↑max | ≤ 0,03 | |
