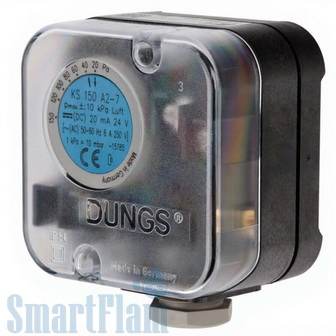

Реле давления Dungs KS 150 А2-7, арт. 257842
Технические характеристики
Ширина, мм | 82 |
Длина, мм | 82 |
Высота, мм | 47.1 |
Класс защиты | IP 54 |
Максимальное рабочее давление | 100 мбар |
Материал | поликарбонат |
Напряжение при переключении | ~(AC) эфф., мин./mini 24 В, ~(AC) макс./maxi. 250 В, =(DC) мин./mini. 24 В, =(DC) макс./maxi. 48 В |
Название | Dungs |
Присоединение | ∅ 2,5 для штекера прибора DIN EN 175 301-803, прямой шлиц 0,8 и крестообразный шлиц |
Рабочая среда | воздух |
Рабочая температура, C° | от -15 до +85 |
Срок гарантии | 12 мес. |
Срок службы | 10 л |
Артикул | DU-0094 |
- Применяется в горелках следующих марок: #Dungs
Описание:
Комплект для систем вентиляции и кондиционирования воздуха KS 150 A2-7 — это регулируемое дифференциальное реле давления LGW…A2-7 + монтажный набор. Служит для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданное значение (параметр переключения) устанавливается с помощью регулировочного колесика со шкалой в паскалях.
Монтажный набор
- Диффеpенциальное pеле давления KS…A2-7 или
- Монтажная плита
- Соединительный шланг ∅4 x 1,5 x 2000
- 6 кpепежных винта
- 2 шланговых патpубка
- 2 удлинительных тpубы
- Инстpукция по эксплуатации и монтажу
Применение
Комплект специально разработан для применения в системах кондиционирования и вентиляции для контроля состояния воздуховодов, воздушных фильтров и вентиляторов.
Принцип действия
Дифференциальное реле давления: переключающий механизм реагирует на дифференциальное давление. При повышении или понижении заданного значения давления производится включение, выключение или переключение в электрической цепи.
Дополнительная информация:
Комплект созданный на базе датчика LGW…A2-7. Дифференциальный датчик-реле для контроля давления разряжения, разницы давлений и избыточного давления газа и воздуха. При увеличении или уменьшении величины разницы давления за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство. Регулировочная шкала с цифровыми обозначениями уставок в Pа (Паскалях) позволяет легко настроить датчик.
— Пластмассовый корпус, IP54.
— Высокая чувствительность мембраны.
— Простой монтаж.
— Небольшие габаритные размеры.
— Монтажный набор.
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая KS 150 А2-7.
Купить продукцию компании Dungs, включая DUNGS KS 150 А2-7 (арт. 257842 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
Тип | KS 150 A2-7 |
Артикул | 257 842 |
Диапазон настройки [Pa] | 20-150 |
min. / max. | ± 8 Pa / ± 15 % |
Разница в переключении Δp [Pa] | ≤ 18 |
Макс. рабочее давление [kPa] | 10 |
