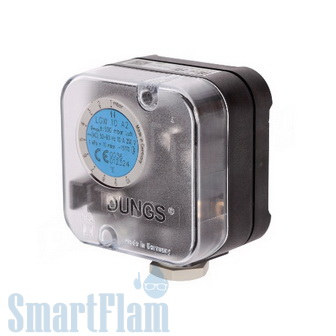

Реле давления Dungs LGW 10 A2, арт. 107417
Технические характеристики
| Вес, гр | 6400 |
| Ширина, мм | 44 |
| Длина, мм | 82 |
| Высота, мм | 315 |
| Габаритные размеры, мм | 315 х 185 х 115 |
| Частота тока, Гц | 50 |
| Диапазон регулировки, бар | 1 — 10 мбар |
| ДУ, мм | 32 |
| Энергопотребление, ВА | 115 |
| Максимальное рабочее давление | 500 мбар |
| Напряжение питания | 250 В |
| Название | Dungs |
| Рабочая температура, C° | от -10 до +60 |
| Совместимость | Топочные агрегаты и газовые установки |
| Срок гарантии | 12 мес. |
| Ток потребления | 10 А |
| Артикул | DU-0048 |
Применение в горелках:
Ecoflam: 65323037, 65323027, 65323030
Baltur: 0005040081, 23012, 0005040082
Oilon: 37175014, 37175069, 37175015, 37175095
Elco: 13010030, 13007823
Cuenod: 13010030, 13007823
Weishaupt: We 691370, We 691371
Beretta: 3007444
Lamborghini: 04041910
Riello: 3007444
- Применяется в горелках следующих марок: #Baltur, #Beretta, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Lamborghini, #Riello, #Viessmann, #Weishaupt
Описание:
Реле давления Dungs LGW 10 A2 – регулируемое устройство для комплектации систем безопасности и контроля давления подачи газа в топочных агрегатах. Отличается компактным исполнением, надежностью и нетребовательностью в эксплуатации. Используется для контроля дифференцированного давления.
Основные характеристики:
- Предельно допустимое давление: 500 мбар.
- Среда: воздух, неагрессивные газы (кроме технических горючих газов).
- Настройка в диапазоне: 1-10 мбар.
- Срабатывание: 0-0,5 мбар.
- Класс: S в соответствии с нормативом EN 1854.
- Эксплуатационная температура: -15°C до +70°C.
Исполнение и принцип работы:
- Реле применяется в качестве переключающего устройства при снижении или возрастании давления. Обеспечивает включение/ отключение/ переключение электрических контактов и отправку сигнала на блок управления при изменении фактического давления.
- Точка переключения подбирается с помощью поворота регулировочного колесика и шкалы разметки.
- Реле снабжено высокочувствительной мембраной из НБК. Компактный корпус произведен из поликарбоната. Внутренние элементы надежно заизолированы, что предотвращает попадание мелких брызг и пыли (стандарт IP 54). По заказу потребителя возможно исполнение IP 65.
- Установка реле в положении, отличном от стандартного, приводит к изменению точки срабатывания. В таком случае переключение происходит при давлении выше/ниже от заданного на ± 0,5 мбар.
Достоинства:
- широкая область применения;
- бесперебойная служба;
- чувствительная мембрана;
- легкий монтаж;
- регулировочный диск со шкалой;
- защита по стандарту IP 54;
- компактность конструкции.
Дополнительная информация:
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая LGW 10 A2.
Купить продукцию компании Dungs, включая DUNGS LGW 10 A2 (арт. 107417 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип | LGW…A2 Дифференциальное реле давления |
| Конструкция [AG-M-V9] | LGW 10 A2 |
| Артикул 1 шт. | 272336 |
| Артикул 60 шт. | 107417 |
| Юстировка [mbar] | 1 — 10 |
| min./max. | ± 0,2 / ± 15 % |
| Перепад давления [mbar] | ≤ 0,5 |
