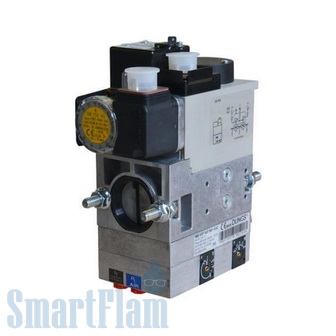

Газовый мультиблок Dungs MB-VEF 407 B01 S30 — предназначен для автоматизации подачи газа в модулируемых газовых или комбинированных горелках с пневморегулированием, которые используются в крупных котельных установках промышленного назначения.

Основные параметры:

• рабочая среда – газ 1, 2, 3-го семейства и другие нейтральные газы;
• входное и выходное давление: 100-360 и 0,5-100 мбар (соответственно);
• соединение с трубопроводом – резьбовые фланцы ½ и ¾ дюйма;
• температура окружающей среды от -15 °C до +70 °C (для систем, работающих на сжиженном газе – выше 0 °C).

Комплектация:

• Мультиблок (артикул 13011113) состоит из следующих основных элементов:
• двух электромагнитных клапанов с совместным управлением класса А;
• реле давления GW 150 A5;
• регулятора содержания смеси «газ-воздух»;
• двухслойного фильтра тонкой очистки с ячейками на 0,8 мм;
• выходов стандартного размера для соединения с трубопроводом.
• Конструкция может оснащаться дополнительными устройствами.
• Импульсный трубопровод, резьбовые фланцы и штекеры для подключения датчика-реле давления не включены в поставляемый набор.

Особенности:

• Выходное давление задает давление воздуха через импульсный трубопровод.
• Регулятор содержания газо-воздушной смеси позволяет корректировать соотношение газа и воздуха в пределах от 0,75:1 до 3:1. Предусмотрена установка нуля N.
• Благодаря универсальному способу соединения газовый модуль может применяться в качестве комплектующего для горелок большинства производителей.
• Электромагнитные клапаны А-класса, время срабатывания – менее 1 секунды.
• Для замены фильтра требуется демонтаж арматуры.
